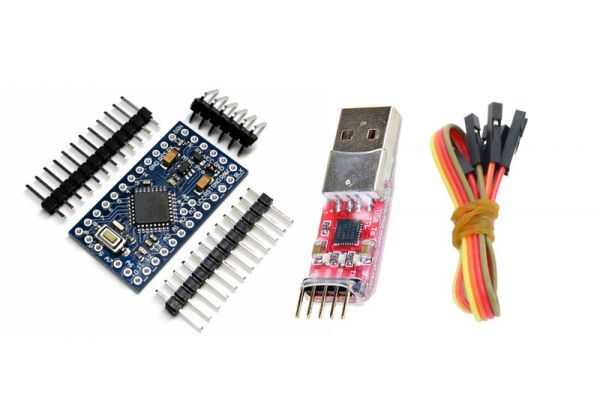

Mini Mega328P Pro Version mit CP2102 USB Wandler
Das Mini Mega328P Board mit CP2102 USB Wandler ist ideal geeignet für den Start in die Mikrocontroller Entwicklung. Durch die kompakte Größe lässt sich dieses problemlos, z.B. in ein Gehäuse, verbauen. Es basiert auf dem Atmel Mega328P Prozessor und verfügt über mehrere digitale und analoge I/O Ports wovon 6 als PWM-Ausgänge (Pulsweitenmodulation) genutzt werden können. Für das Mini Mega328P Board gibt es unterschiedliche Anschlussmöglichkeiten z.B. über die im Lieferumfang enthaltenen Stiftleisten, welche angelötet werden können. Alternativ lasssen sich die Verbindungskabel auch direkt auf das Board löten. Zum zurücksetzen des Mini Mega328P Boards befindet sich ein Reset-Taster auf dem Board.
Für die Entwicklung und Programmierung des Mini Mega328P Pro befindet sich zusätzlich ein CP2102 USB TTL Wandler. Mit diesem ist es möglich das Board über eine serielle Schnittstelle, welche umgewandelt wird, an den USB-Port des Computers anzuschließen. Dieser Wandler wird zusätzlich mit 4 Dupont Jumper Kabel geliefert, welche den Anschluss an das Mini Mega328P Pro Board beschleunigen und vereinfachen.
Einsatzgebiete Mini Mega328P Pro
Das Mini Mega328P ist ideal für Prototyping geeignet, da er sich durch die kompakte Bauform und die Anschlussmöglichkeiten, durch z.B. die Stiftleisten, schnell auf ein Breadboard stecken lassen. Durch direktes anlöten der Verbindungskabel findet das Board auch für den permanenten Einsatz gebrauch.
CP2102 Treiber
Für die USB-Schnittstelle mit CP2102-Wandler wird ein entsprechender Treiber von Silicon Labs benötigt.
Dieser kann kostenlos unter folgendem Link heruntergeladen werden:
https://www.silabs.com/developers/usb-to-uart-bridge-vcp-drivers
Nach der Installation wird das Board als virtueller COM-Port erkannt und kann direkt in der Arduino-IDE verwendet werden.
Details
- Atmel Atmega328P-PU SMC, 5V IO, 16Mhz
- 14 digitale I/O Ports (6 PWM ist inkl.)
- 8 Simulation I/O Ports
- Unterstützt TX / RX Terminals vom MCU
- Unterstützt 6 PWM Gruppen (Pin 11, Pin 10, Pin 9, Pin 6, Pin 5 sowie Pin 3)
- Eingangsspannung: externe DC 5-12V am RAW-Pin
- Abmessung: ca. 34 x 18 mm
Lieferumfang
- 1 x fertiges Board Mini 328P Pro Version
- Header Pins zum Aufstecken des Baords auf ein Prototypingboard (nicht verlötet)
- USB TTL-Wandler CP2102 mit Anschlusskabel
Downloads
| Produktart: | Entwicklungsboard |
|---|
