MEGA Sensor Shield V2.0

Menge Stückpreis Preisempfehlung
bis 4 3,67 € * 3,95 € *
ab 5 3,39 € * 3,65 € *
ab 10 3,35 € * 3,60 € *
ab 20 3,30 € * 3,55 € *

inkl. MwSt. zzgl. Versandkosten

Sofort versandfertig, Lieferzeit ca. 1-3 Werktage

  • RBS10051
Beschreibung: Das MEGA Sensor Shield V2.0 ermöglicht das einfache Anschließen... mehr
Produktinformationen "MEGA Sensor Shield V2.0"

Beschreibung:

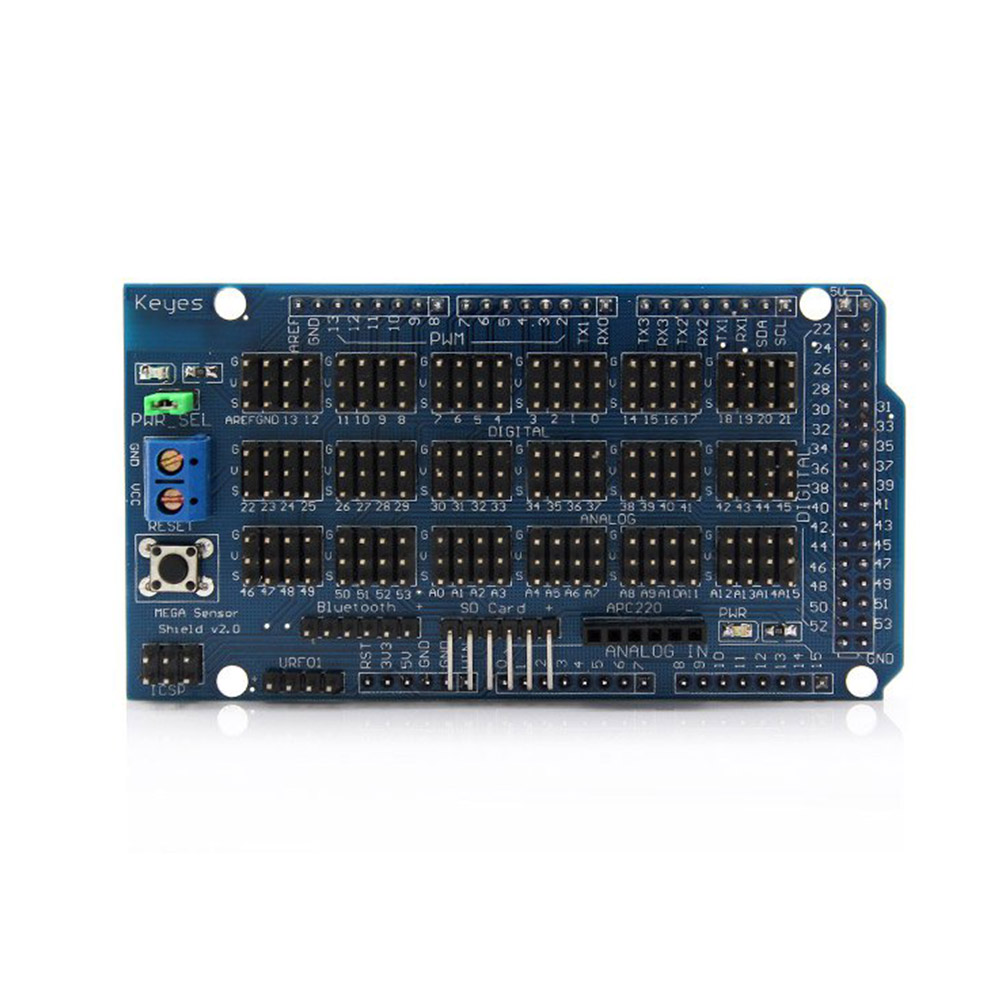

Das MEGA Sensor Shield V2.0 ermöglicht das einfache Anschließen vieler Sensoren an einem Arduino Mega 2560

Das Shield wird einfach auf das Arduino MEGA Board aufgesteckt und bietet eine Vielzahl von Anschlussmöglichkeiten für digitale Inputs und Outputs sowie analoge Inputs.
Gerade als Einsteiger erspart man sich eine Menge Verkabelungsaufwand beim verbinden von Modulen, Sensoren, Motoren und Servos oder Relais.
Es eignet sich auch für umfangreichere Projekte und Roboter-Bausätze die sehr viele I/O Anschlüsse benötigen, wie beim Steuern von vielen LEDs.

Details:

  • Arduino MEGA 2560 Kompatibel
  • Ermöglicht das Anschließen verschiedener Module, Sensoren, ect.
  • Geeignet für einsteiger und umfangreiche Projekte
  • Unterstützung für I2C-Interface
  • Unterstützung für das 32 Kanal Servomotor Drive Shield
  • Unterstützung für das Bluetooth Interface
  • Unterstützung für das SD-Karteninterface
  • Unterstützung für die serielle und parallele LCD Schnittstelle
  • Abmessungen: 10x5,5cm

Lieferumfang:

  • 1 x fertig aufgebautes Modul wie abgebildet
Bewertungen lesen, schreiben und diskutieren... mehr
Kundenbewertungen für "MEGA Sensor Shield V2.0"
12.11.2020

MEGA Sensor Shield V2.0

Sehr gutes Board mit vielen möglichkeiten,Verbindungen einfach und sicher herzustellen

02.11.2020

Brauchbares Shield für Hallsensoren

Das mit dem Kurzschluss war mir bekannt und von daher habe ich den einen Pin der Versorgung, wo er auf den USB Stecker trifft, kürzer abgeschnitten und ein wenig Klebeband auf den USB Port geklebt. Das Board ansonsten läuft bisher stressfrei. Man muss es nur wissen mit dem Pin.

27.05.2019

Preis unschlagbar, Kurzschlussgefahr / Spannungseinspeisung USB

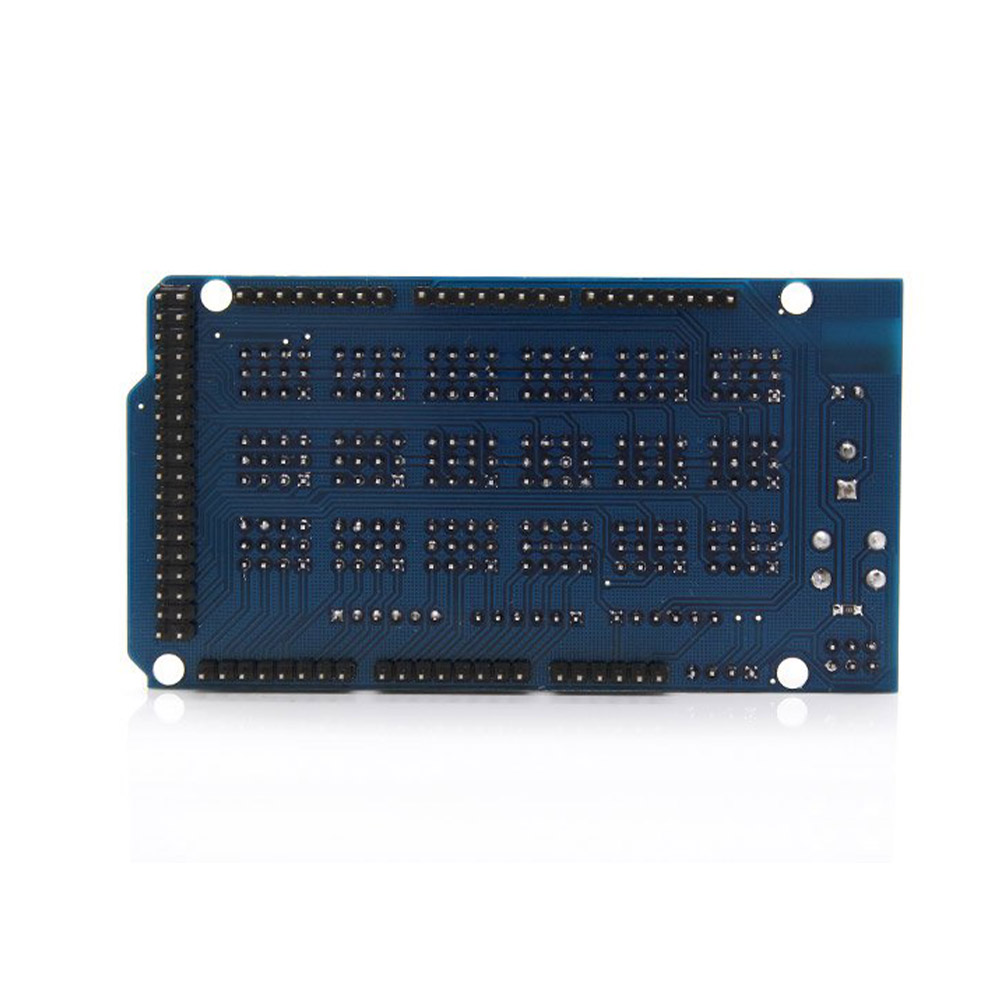

Passt ganz gut für die Ansteuerung von Modellbau Servos. Die Platine hat eine Jumper um das Mega Board mit Spannung zu versorgen. Die Pins auf der Lötseite sitzen direkt über dem USB Anschluss und verursachen einen Kurzschluss wenn die Platine ganz auf das Mega Board aufgesteckt wird. Der Jumper sollte ebenfalls entfernt werden wenn das Board über USB mit dem Rechner verbunden ist sonst kann es passieren dass ebenfalls kurz Schluss ist oder auch für Länger.....

06.11.2017

MEGA Sensorschield

Die Funktion der Leiterplatte ist zwar gegeben, die Verarbeitung aber suboptimal. Nachdem ich die meisten Lötstellen nochmal nachgelötet habe und das Board von den Flußmitteln gereinigt habe, sieht es besser aus. Für den Preis aber akzeptabel.

Bewertung schreiben
Bewertungen werden nach Überprüfung freigeschaltet.

Die mit einem * markierten Felder sind Pflichtfelder.

Hilfreiche Dokumente und Downloads
Dokumente & Downloads für MEGA Sensor Shield V2.0

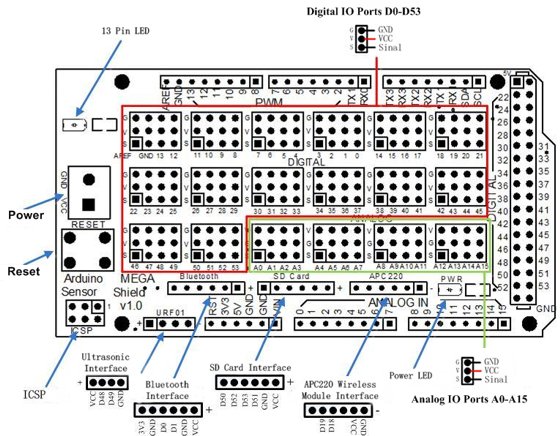

Mega2560 Sensor Shield V2.0 Pinout
