Max7219 LED Matrix Modul 8x8 Rot

(2)
Vorschau: Max7219 LED Matrix Modul 8x8 Rot Vorschau: Max7219 LED Matrix Modul 8x8 Rot Vorschau: Max7219 LED Matrix Modul 8x8 Rot
Max7219 LED Matrix Modul 8x8 Rot
Max7219 LED Matrix Modul 8x8 Rot
Max7219 LED Matrix Modul 8x8 Rot

Menge Stückpreis
bis 4 2,15 €
ab 5 1,89 €
ab 20 1,85 €

inkl. MwSt. zzgl. Versandkosten

Sofort versandfertig, Lieferzeit ca. 1-3 Werktage

  • Artikel-Nr.: RBS15371
share
Tweet
Pin it
Email
share
Beschreibung Bewertungen 2
Beschreibung
Das Max7219 Matrix Modul eignet sich als kleine Anzeige für Elektronikprojekte. Sie... mehr
Menü schließen

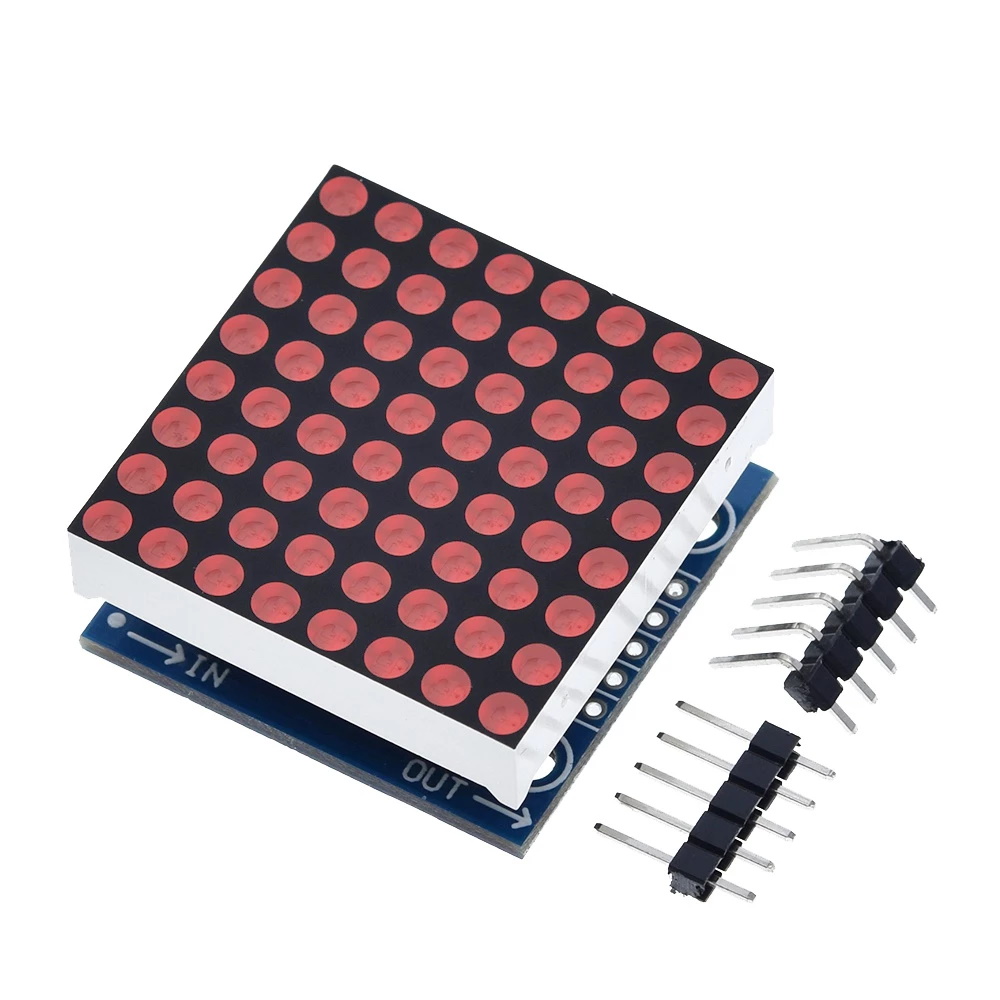

Das Max7219 Matrix Modul eignet sich als kleine Anzeige für Elektronikprojekte. Sie können beliebig viele dieser Module kaskadieren und so ein "Display" erstellen. Das Modul besitzt 64 einzeln ansteuerbare LEDs in einer 8x8 Matrix.

Der MAX7219 IC ist ein serieller input/output Chip für Displays mit gemeinsamer Kathode. Er kann über Microcontroller wie dem Arduino oder Raspberry Pi angesteuert werden, um bis zu 64 LEDs zu kontrollieren. Neben den 8x8 Matrix Modulen kann dieser Chip auch 7-Segmentanzeigen ansteuern.

Details

  • 8x8 Punkt-Matrix-Display (rot)
  • angesteuert über MAX7219 MCU
  • Ansteuerung über gemeinsame Kathode
  • SPI Kompatibel
  • Bis zu 10 MHz serielle Datenübertragung möglich
  • Betriebsspannung: 5V
  • Abmessungen: 3,2 x 3,2 x 1,3 cm
  • Montagemöglichkeit über vier 3mm Bohrungen
  • Über den Ausgang können weitere Module kaskadiert werden

Lieferumfang

  • 1x Max7219 LED Matrix Modul 8x8 Rot
  • 2x Stiftleiste
Produktart: LED-Display
Bewertungen 2
Bewertungen lesen, schreiben und diskutieren... mehr
Menü schließen
Kundenbewertungen für "Max7219 LED Matrix Modul 8x8 Rot"
Von: Am: 16.05.2024

Ist okay

Es funktioniert meistens, nur habe ich das Problem, dass bei der gleichzeitigen Verwendung mehrerer Displays manche nicht immer zuverlässig funktionieren...

Von: Am: 09.05.2024

Sehr gute Qualität zu einem Spot-Preis

Bewertung schreiben
Bewertungen werden nach Überprüfung freigeschaltet.

Die mit einem * markierten Felder sind Pflichtfelder.

Ähnliche Artikel Kunden kauften auch Kunden haben sich ebenfalls angesehen
Ähnliche Artikel
64Bit RGB LED Panel WS2812 5V ähnl. Neopixel 64Bit RGB LED Panel WS2812 5V ähnl. Neopixel
ab 3,05 €
2x4 Max7219 LED Matrix Modul Rot 2x4 Max7219 LED Matrix Modul Rot
ab 11,95 €
1x2 Max7219 LED Matrix Modul Rot 1x2 Max7219 LED Matrix Modul Rot
ab 4,49 €
Kunden kauften auch
Max7219 LED Matrix Modul 8x8 Grün Max7219 LED Matrix Modul 8x8 Grün
ab 2,19 €
Max7219 LED Matrix Modul 8x8 Blau Max7219 LED Matrix Modul 8x8 Blau
ab 2,05 €
HC-SR04 Ultraschallsensor für Rspberry Pi und Arduino HC-SR04 Ultraschallsensor
ab 1,10 €
4-in-1 MAX7219 8x32 LED Matrix-Display 4-in-1 MAX7219 8x32 LED Matrix-Display
5,55 €
Erweiterungs-Shield für Arduino Nano Erweiterungs-Shield für Arduino Nano
ab 1,59 €
SG90 9g Micro Servomotor SG90 9g Micro Servomotor
ab 1,90 €
Sound / Mikrofon Sensor Modul Sound / Mikrofon Sensor Modul
ab 0,85 €
Nano Mega328P V3.0 USB CH340G Board Nano Mega328P V3.0 USB CH340G Board
ab 4,95 €
-9%
Nano Mega328P V3.0 USB CH340G Modul Nano Mega328P V3.0 USB CH340G Modul
4,95 € 5,45 €
-10%
10 Stück Aktiver Buzzer 3,3V-5V 10 Stück Aktiver Buzzer 3,3V-5V
Inhalt 10 Stück (0,22 € / 1 Stück)
ab 2,24 € 2,49 €
-11%
TTP223 Kapazitiver Touch Schalter Modul TTP223 Kapazitiver Touch Schalter Modul
ab 0,67 € 0,75 €
-29%
Keypad / Tastenfeld mit 16 Tasten Keypad / Tastenfeld mit 16 Tasten
ab 0,60 € 0,85 €
TP4056 1A Lithium-Ionen LiPo Lademodul für Arduino USB-C TP4056 1A Lithium-Ionen LiPo Lademodul für...
ab 0,49 €
Gehäuse für 4x AA Batterien 6V kompakt Gehäuse für 4x AA Batterien 6V kompakt
ab 0,49 €
Lötkolbenreiniger Messing mit Schwamm ZD10W-2 Lötkolbenreiniger Messingschwamm
ab 2,65 €
10mm RGB LED gemeinsame Kathode 10mm RGB LED (gemeinsame Kathode)
ab 0,30 €
-10%
10x Schiebeschalter 0.5A 50V DC 10x Schiebeschalter 0.5A 50V DC
Inhalt 10 Stück (0,03 € / 1 Stück)
ab 0,26 € 0,29 €
40 Pin Dupont / Jumper Kabel Buchse-Buchse 10 cm 40 Pin Jumper Kabel Buchse-Buchse 10 cm
ab 0,85 €
24Bit RGB LED Ring WS2812 5V ähnl. Neopixel 24Bit RGB LED Ring WS2812 5V ähnl. Neopixel
ab 2,65 €
Roboter Auto Reifen inkl. getriebemotor 1:48 Roboter / Auto Reifen inkl. Getriebemotor 1:48
ab 1,31 €
Prototyping Board 400 PCB Board Breadboard 400 für Arduino, Raspberry etc
ab 0,85 €
TM1637 4 Digit 7-Segment Display Modul TM1637 4 Digit 7-Segment Display Modul
ab 0,95 €
Joystick Modul 2 Achsen Joystick Modul 2 Achsen
1,10 €
DFPlayer Mini MP3 Player Modul DFPlayer Mini MP3 Player Modul
ab 2,05 €
DS1302 RTC Echtzeituhr Modul DS1302 RTC Echtzeituhr Modul
ab 0,79 €
Microschalter (einrastend) an/aus Clicky Button 112D Microschalter (einrastend) an/aus Clicky Button...
ab 0,29 €
-40%
PLA
yourDroid PLA Filament weiss 1.75 mm yourDroid PLA Filament Weiss 1.75mm 1kg
Inhalt 1 Kilogramm
11,95 € 19,95 €
Bausatz elektronische Uhr mit 4 Bit Display Rot Bausatz Elektronische Uhr mit 4 Bit Display Rot
ab 9,30 €
10 Stück Miniatur Druckschalter einrastend 8x8mm 10 Stück Miniatur Druckschalter einrastend 8x8mm
Inhalt 10 Stück (0,09 € / 1 Stück)
ab 0,85 €
Bausatz SMD Übungsplatine Lauflicht Bausatz SMD Übungsplatine Lauflicht (für...
ab 1,81 €
MAX7219 Led Modul 8Bit 7-Segmentanzeige MAX7219 Led Modul 8Bit 7-Segmentanzeige
ab 1,55 €
UNO R3 Gehäuse UNO R3 Gehäuse
ab 1,11 €
100 x Leuchtdiode LED 5mm - sortiert weiss, rot, gelb, blau, grün 100 x Leuchtdiode LED 5mm - sortiert weiss,...
ab 1,39 €
Bausatz Übungsplatine zum Löten Bausatz Übungsplatine zum Löten
ab 1,99 €
ABS Projekt Box 100 x 60 x 25 mm schwarz ABS Projekt Box 100 x 60 x 25 mm schwarz
ab 0,55 €
TIPP!
40 Pin Dupont / Jumper Kabel Buchse-Buchse 20 cm 40 Pin Dupont / Jumper Kabel Buchse-Buchse 20 cm
ab 0,79 €
LCD Display Modul 1602 HD44780 mit I2C Controller LCD Display Modul 1602 HD44780 mit I2C Controller
ab 3,55 €
Sound/Schall/Geräusch Sensor LM393 mit Mikrofon Sound/Schall/Geräusch Sensor LM393 mit Mikrofon
ab 0,95 €
Dupont Kabel Buchse auf Stecker 40 Pin Jumper Kabel Buchse-Stecker 20 cm
ab 0,85 €
Drehencoder / Drehgeber KY-040 Modul Drehencoder / Drehregler KY-040 Modul
ab 0,95 €
Kunden haben sich ebenfalls angesehen
MAX7219 8x8 LED Matrix-Modul MAX7219 8x8 LED Matrix-Modul
2,99 €
4-in-1 MAX7219 8x32 LED Matrix-Display 4-in-1 MAX7219 8x32 LED Matrix-Display
5,55 €
Max7219 LED Matrix Modul 8x8 Grün Max7219 LED Matrix Modul 8x8 Grün
ab 2,19 €
Max7219 LED Matrix Modul 8x8 Blau Max7219 LED Matrix Modul 8x8 Blau
ab 2,05 €
Bausatz LED Matrix Modul MAX7219 Bausatz LED Matrix Modul MAX7219
ab 3,05 €
Bausatz Photosensitiver Alarm Bausatz Photosensitiver Alarm
ab 1,65 €
-11%
TTP223 Kapazitiver Touch Schalter Modul TTP223 Kapazitiver Touch Schalter Modul
ab 0,67 € 0,75 €
Nano Mega328P V3.0 USB CH340G Board Nano Mega328P V3.0 USB CH340G Board
ab 4,95 €
Mini Spannungswandler AMS1117 6.5V-12V auf 5V Mini Spannungswandler AMS1117 6.5V-12V auf 5V
ab 0,58 €
Erweiterungs-Shield für Arduino Nano Erweiterungs-Shield für Arduino Nano
ab 1,59 €
LCD Display Modul 1602 HD44780 LCD Display Modul 1602 HD44780
ab 2,69 €
10 Krokodilklemmen im Set 10 Krokodilklemmen im Set
ab 1,25 €
I2C/TWI Anschlussmodul für 1602 LCD Display I2C/TWI Anschlussmodul für 1602 LCD Display
ab 1,88 €
1m PVC Schlauch für Wasserpumpe (Meterware) 1m PVC Schlauch für Wasserpumpe (Meterware)
Inhalt 1 Laufende(r) Meter
ab 0,56 €
BUNDLE
Raspberry Pi Pico RP2040 Raspberry Pi Pico RP2040
5,45 €
40 Pin Jumper Kabel Stecker-Stecker 20 cm 40 Pin Jumper Kabel Stecker-Stecker 20 cm
ab 1,42 €
2,8" TFT LCD Display Modul ILI9341 240x320 2,8" TFT LCD Display Modul ILI9341 240x320
ab 10,89 €
Spannungswandler MT3608 DC-DC Step-Up Modul 2A 2V-28V Spannungswandler MT3608 DC-DC Step-Up Modul 2A...
ab 0,95 €
Bausatz SMD Übungsplatine Lauflicht Bausatz SMD Übungsplatine Lauflicht (für...
ab 1,81 €
0.96" OLED Display Blau / Gelb I2C/IIC/TWI 128x64 Pixel für Arduino 0.96" OLED Display Blau / Gelb I2C/IIC/TWI...
ab 7,45 €
Bausatz 4x4x4 LED Würfel rot/blau Bausatz 4x4x4 LED Würfel rot/blau
ab 11,05 €
BUNDLE
Bausatz Digitale Uhr mit at89c2051 chip Bausatz Digitale Uhr mit at89c2051 Chip neue...
ab 4,15 €
Bausatz Übungsplatine zum Löten Bausatz Übungsplatine zum Löten
ab 1,99 €
Starter Kit für Arduino UNO R3 RFID in Kunststoffbox Starter Kit für Arduino UNO R3 RFID im...
ab 30,15 €
1 paar 200 mm JST kabel Stecker + Buchse für Lipo Batterien 1 paar 200 mm JST kabel Stecker + Buchse für...
ab 0,35 €
4x4 RGB LED-Modul WS2812B ähnl. Neopixel 4x4 RGB LED-Modul WS2812B ähnl. Neopixel
ab 3,25 €
40 Pin Dupont / Jumper Kabel Buchse-Buchse 10 cm 40 Pin Jumper Kabel Buchse-Buchse 10 cm
ab 0,85 €
SIM900 Quad-band GSM/GPRS Shield für Arduino SIM900 Quad-band GSM/GPRS Shield für Arduino
ab 11,45 €
-10%
RGB SMD LED Modul 5050 3.3-5V für Arduino RGB SMD LED Modul 5050 3.3-5V für Arduino
ab 1,12 € 1,25 €
Batterie-Clip für 9V Blockbatterie T-Form Batterie-Clip für 9V Blockbatterie T-Form
ab 0,35 €
Useless Box Gadget - die nutzlose Box - fertig aufgebaut! Useless Box Gadget - die nutzlose Box - fertig...
14,95 €
TM1637 4 Digit 7-Segment Display Modul TM1637 4 Digit 7-Segment Display Modul
ab 0,95 €
TM1638 8 Taster mit 8-stelligem Display und 8 LEDs TM1638 8 Taster mit 8-stelligem Display und 8 LEDs
ab 2,49 €
Mini USB Kabel 30 cm USB-A-Stecker auf Mini-B-Stecker Mini USB Kabel 30 cm USB-A-Stecker auf...
ab 0,62 €
SG90 9g Micro Servomotor SG90 9g Micro Servomotor
ab 1,90 €
HX711 24 Bit Gewichtssensor Arduino HX711 24 Bit Gewichtssensor Arduino
ab 0,95 €
Spannungswandler DC-DC High-Power Step-Up Modul 100W Spannungswandler DC-DC High-Power Step-Up Modul...
ab 6,08 €
Mini Mega328P Pro Version mit CP2102 USB Wandler - 5V/16MHz - Arduino kompatibel Mini Mega328P Pro Version mit CP2102 USB...
ab 7,15 €
Joystick Modul 2 Achsen Joystick Modul 2 Achsen
1,10 €
HC05 Bluetooth Funkmodul 3.3V-5V HC05 Bluetooth Funkmodul 3.3V-5V
ab 8,18 €
Zuletzt angesehen
Artikelfragen 1
Artikelfragen 1
Lesen Sie von weiteren Kunden gestellte Fragen zu diesem Artikel mehr
Menü schließen

Frage Stellen

Mit * gekennzeichnete Felder sind Pflichtfelder.

Beantwortete Fragen

Frage von Eckart S*** , Datum: 13.01.2024

Ich habe mehrere Artikel gekauft. Wo kann ich z.B. für Artikel RBS15371 technische specs, Anschlussbelegungen und/oder Schaltbilder zur Platine downloaden?

Antwort des Shopbetreibers

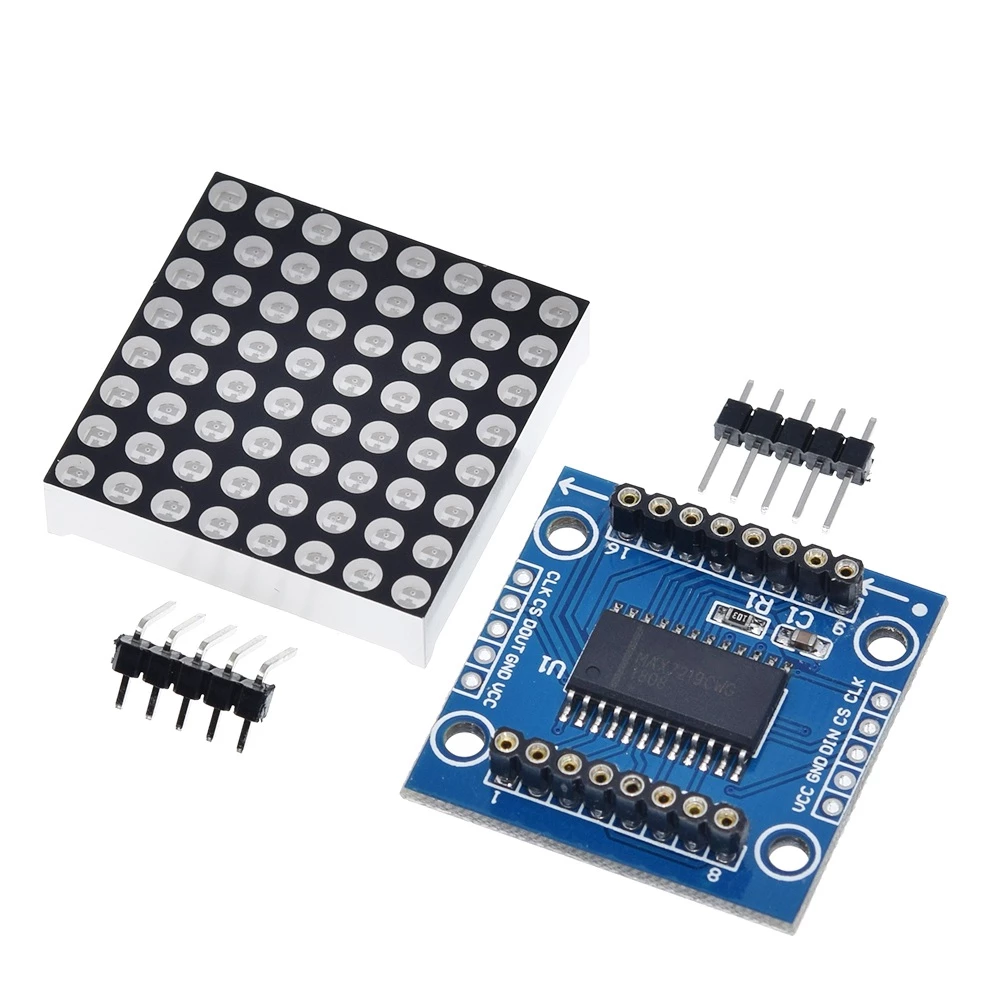

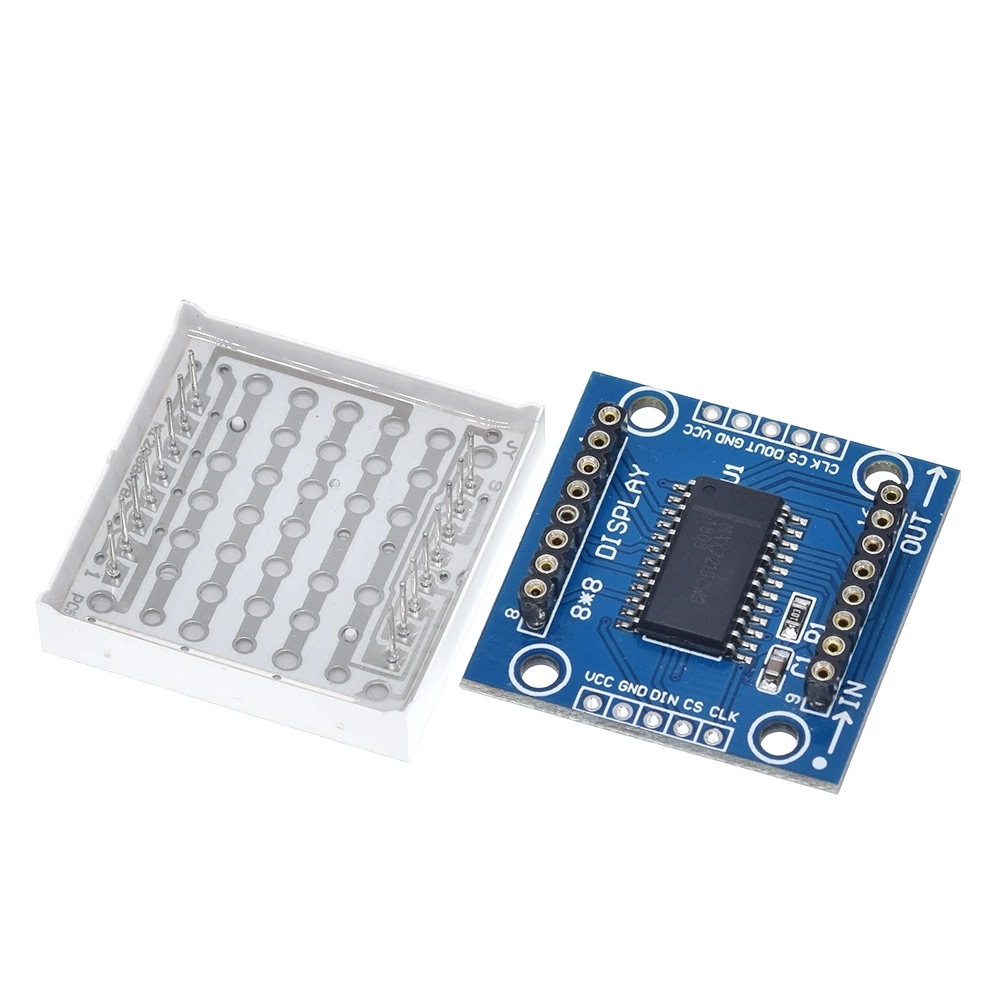

Die Anschlussbelegung ist wie folgt:

  1. VCC - 5 V
  2. GND - Masse
  3. DIN/DOUT - Daten Eingang/Ausgang
  4. CS - Chip Select
  5. CLK - Clock

Hier finden Sie noch jeweils ein Tutorial für Arduino und Raspberry Pi:

https://starthardware.org/arduino-led-matrix-mit-max7219-treiber/

https://tutorials-raspberrypi.de/bibliothek-fuer-mehrzeilige-m-x-n-max7219-led-matrizen/

Ein Datenblatt zu diesem Artikel liegt uns leider nicht vor.
