MAX7219 8x8 LED Matrix-Modul

(5)
Vorschau: MAX7219 8x8 LED Matrix-Modul Vorschau: MAX7219 8x8 LED Matrix-Modul Vorschau: MAX7219 8x8 LED Matrix-Modul Vorschau: MAX7219 8x8 LED Matrix-Modul Vorschau: MAX7219 8x8 LED Matrix-Modul
MAX7219 8x8 LED Matrix-Modul
MAX7219 8x8 LED Matrix-Modul
MAX7219 8x8 LED Matrix-Modul
MAX7219 8x8 LED Matrix-Modul
MAX7219 8x8 LED Matrix-Modul

Menge Stückpreis
bis 4 3,45 € *
ab 5 3,05 € *
ab 10 2,95 € *
ab 20 2,90 € *

inkl. MwSt. zzgl. Versandkosten

Sofort versandfertig, Lieferzeit ca. 1-3 Werktage

  • Artikel-Nr.: RBS10016
share
Tweet
Pin it
Email
share
Beschreibung Bewertungen 5 Dokumente
Beschreibung
Beschreibung: 8x8 Punkt-Matrixmodul zum Darstellen von Buchstaben, Zahlen, Symbolen,... mehr
Menü schließen
Produktinformationen "MAX7219 8x8 LED Matrix-Modul"

Beschreibung:

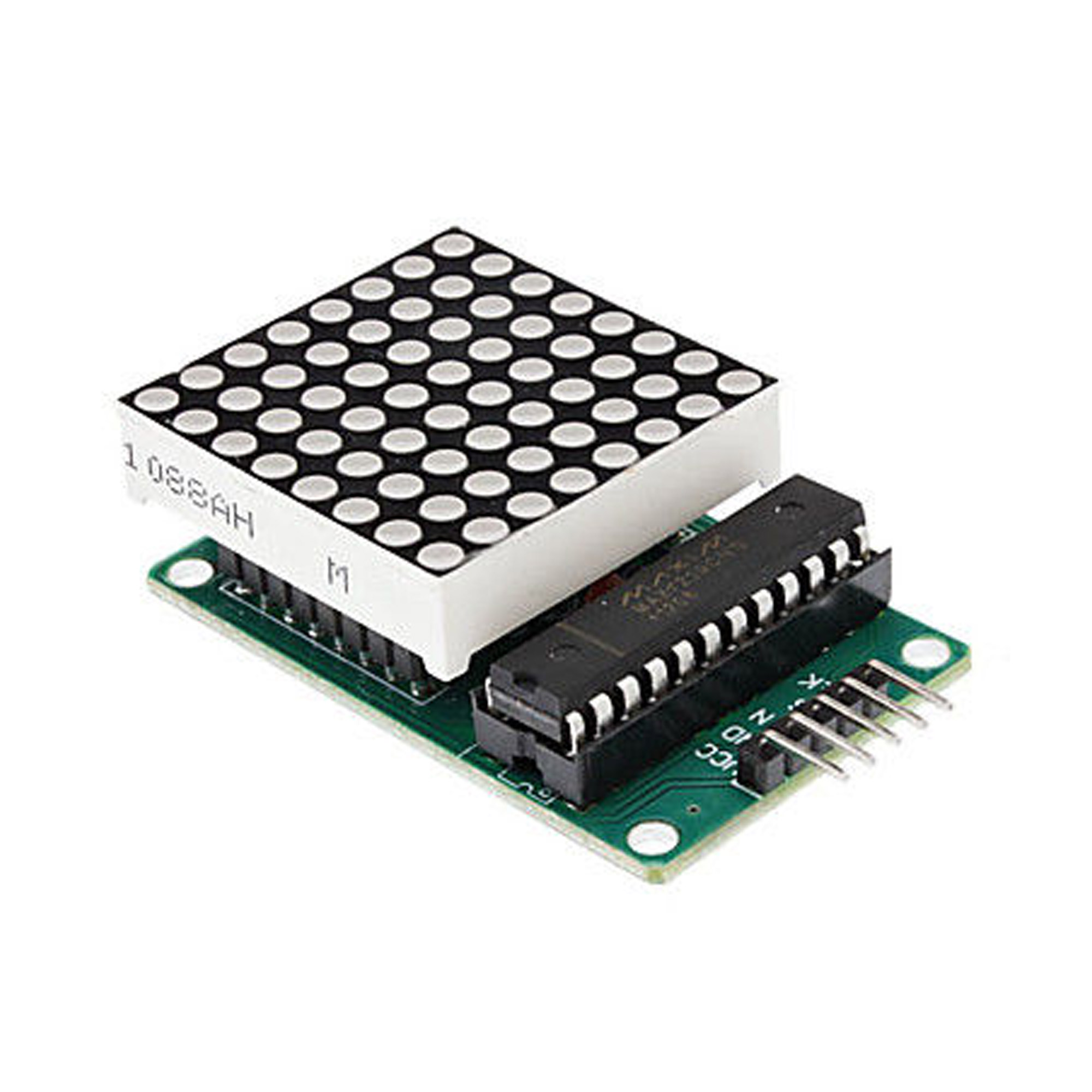

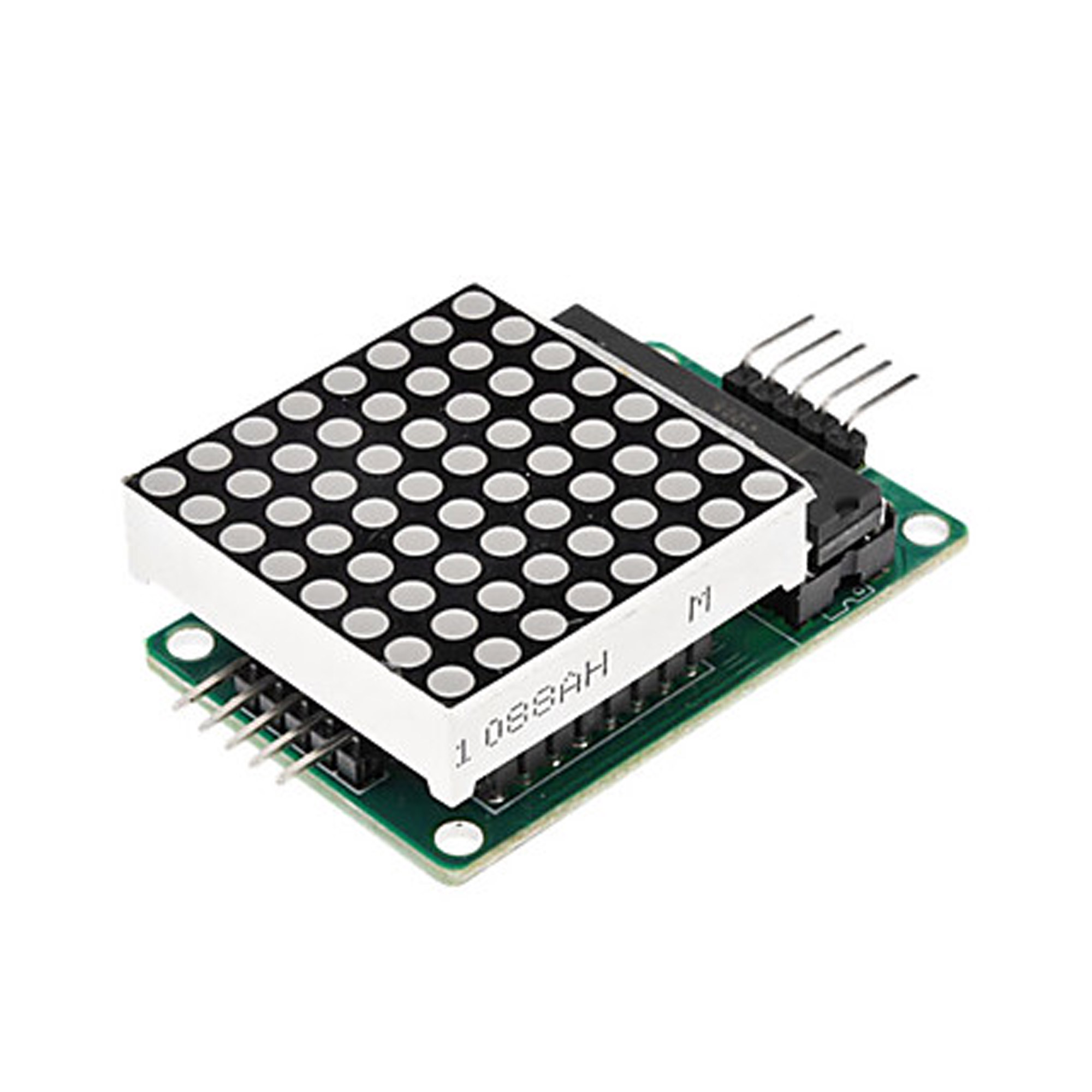

8x8 Punkt-Matrixmodul zum Darstellen von Buchstaben, Zahlen, Symbolen, ect...

Das Modul verfügt über 64 rote 3 mm LEDs welche seperat angesteuert werden können. Es lassen sich beliebig viele Module zusammenschalten um so ein "Display" erstellen zu können welches sehr einfach über einen Arduino oder Rasperry Pi betrieben werden kann.

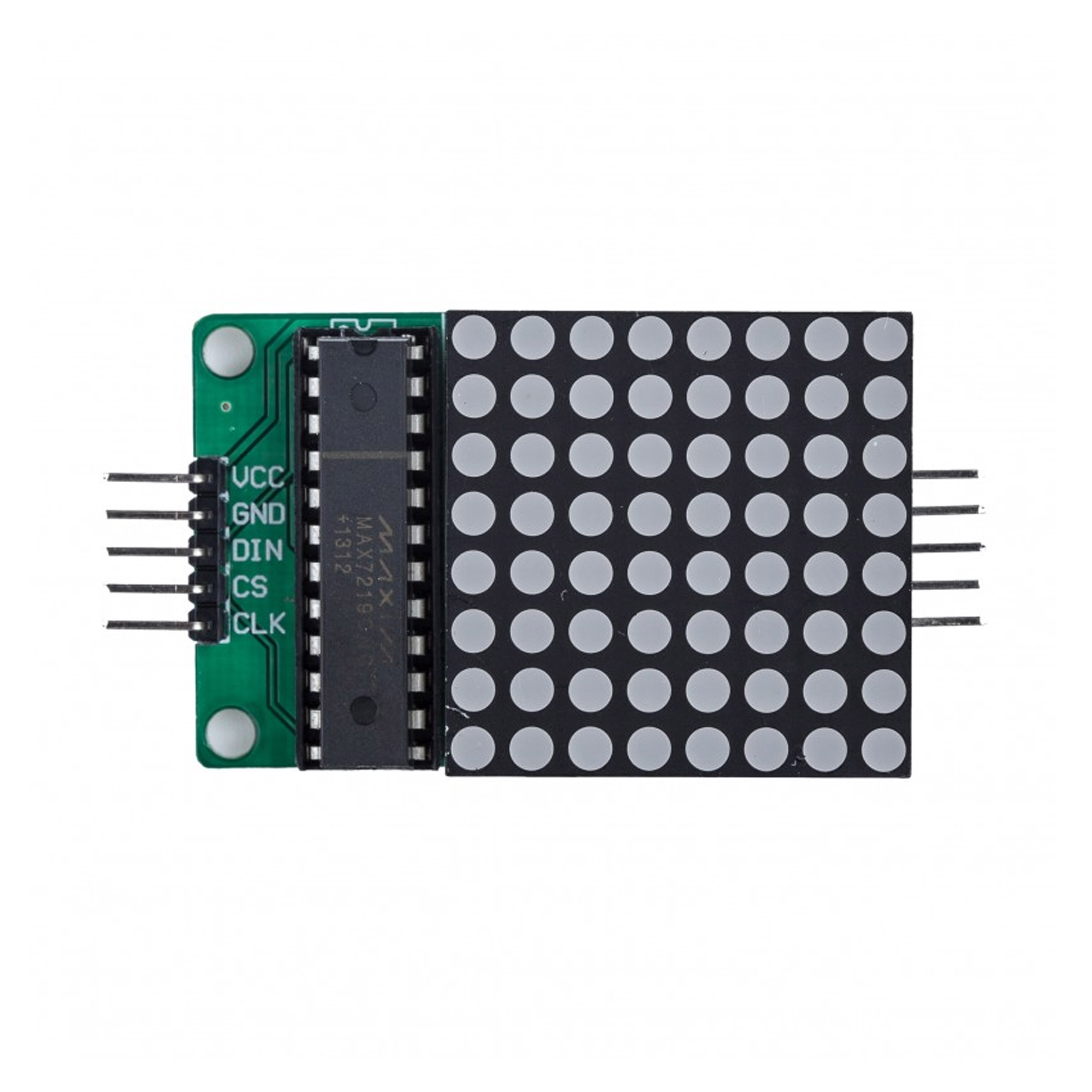

Das Ansteuern erfolgt über einen MAX7219 MCU Chip mit folgender Pinbelegung:

  1. VCC - 5 V
  2. GND - Masse
  3. DIN/DOUT - Daten Eingang/Ausgang
  4. CS - Chip Select
  5. CLK - Clock

Details:

  • 8x8 Punkt-Matrix-Display (rot)
  • angesteuert über MAX7219 MCU
  • Ansteuerung über gemeinsame Kathode
  • SPI Kompatibel
  • Bis zu 10 MHz serielle Datenübertragung möglich
  • Betriebsspannung: 5V
  • Abmessungen: 5 x 3,2 x 1,5 cm
  • Montagemöglichkeit über vier 3mm Bohrungen
  • Über den Ausgang können weitere Module kaskadiert werden
  • Lieferung inkl. Anschlusskabel

Lieferumfang:

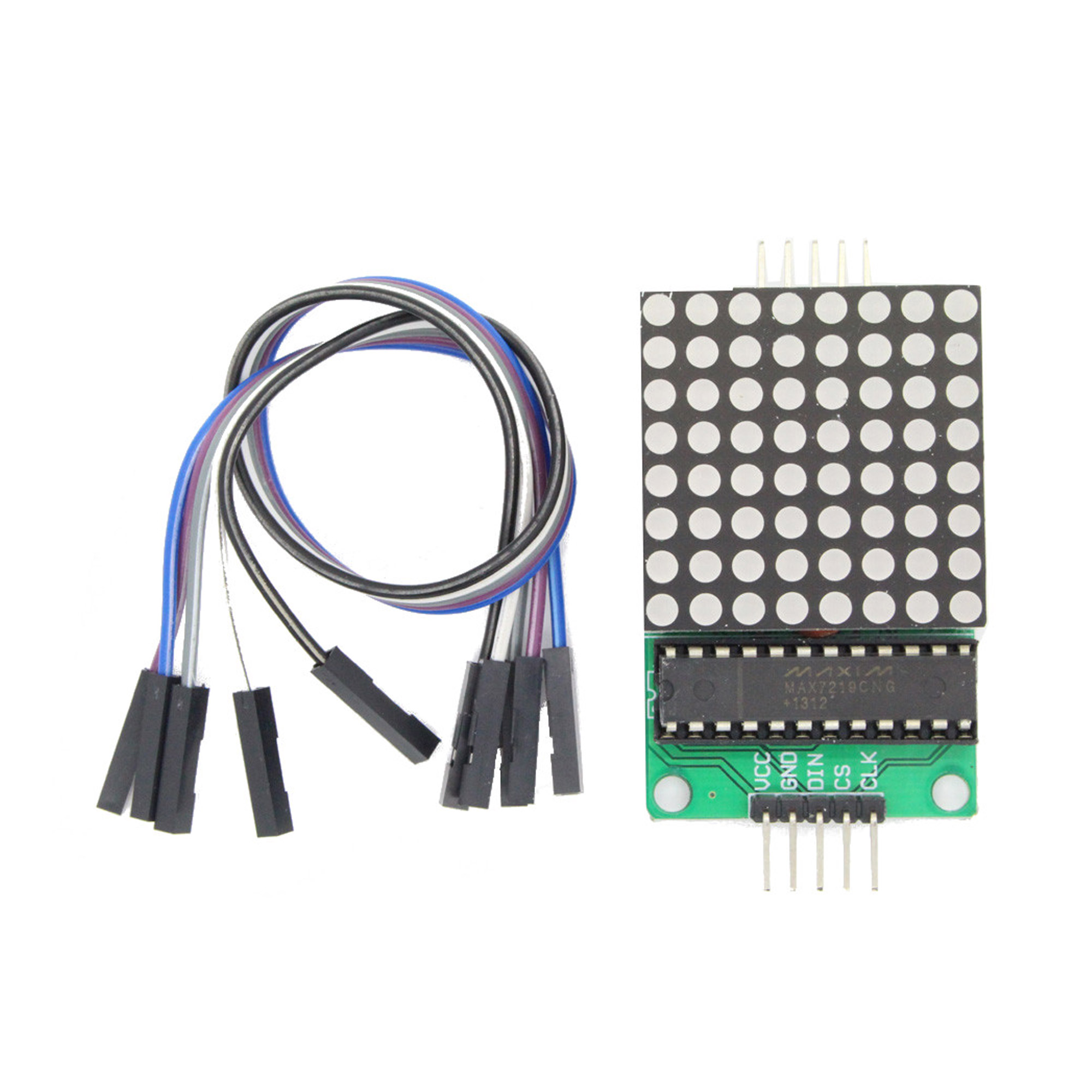

  • 1 x Fertig aufgebautes MAX7219 8x8 Punkt-Matrix-Modul
  • 1 x Anschlusskabel
Produktart: LED-Display
Kompatibel mit: Arduino, Raspberry Pi
Bewertungen 5
Bewertungen lesen, schreiben und diskutieren... mehr
Menü schließen
Kundenbewertungen für "MAX7219 8x8 LED Matrix-Modul"
Von: Am: 24.03.2022

Gutes Sortiment

Zu jeder Zeit wieder.

Von: Am: 28.06.2020

Einfach anzusteuern.

Funktioniert wie erwartet, die Beispielprogramme ermöglichen einen schnellen Einstieg.

Von: Am: 23.04.2020

Günstig und Gut !

Die Matrix Module funktionieren mit dem Uno R3 in Reihe geschaltet ohne Beanstandung.Ich würde die jederzeit wieder kaufen.

Von: Am: 18.03.2020

günstige LED Board's

Leider bereitet mir die Programmierung Kopfzerbrechen da ich absoluter Anfänger bin auf diesem Gebiet.

Von: Am: 20.09.2017

Sehr schnelle Lieferung!

Bewertung schreiben
Bewertungen werden nach Überprüfung freigeschaltet.

Die mit einem * markierten Felder sind Pflichtfelder.

Dokumente
Hilfreiche Dokumente und Downloads
Menü schließen
Dokumente & Downloads für MAX7219 8x8 LED Matrix-Modul
Datenblatt
PDF
Download
Arduino Anleitung
Link
Öffnen
Raspberry Pi Anleitung
Link
Öffnen
