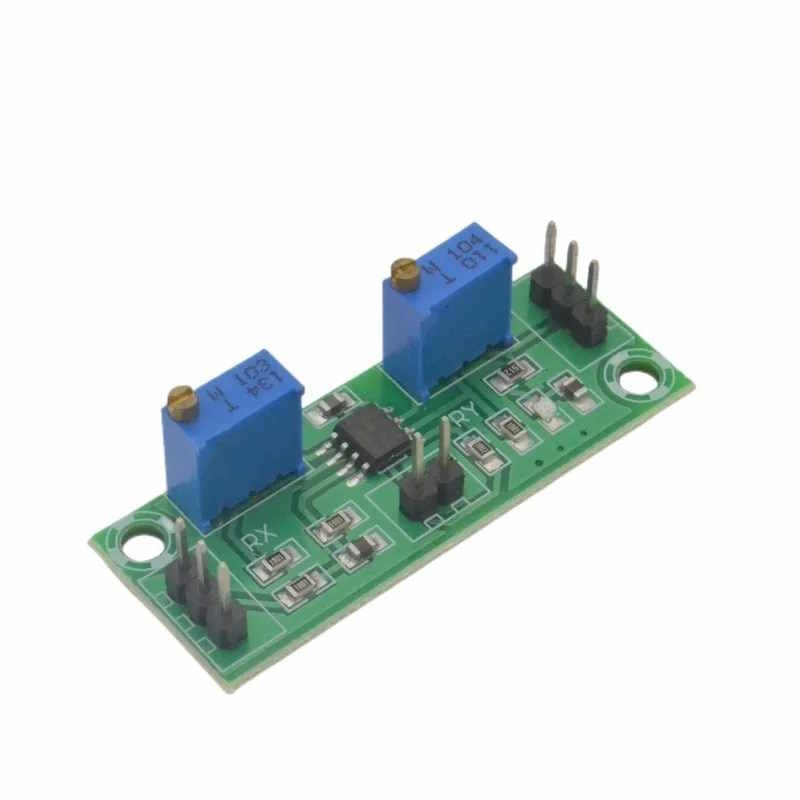

LM358 Operationsverstärker Voltage Amplifier Modul

Dieser Artikel steht derzeit nicht zur Verfügung!
Benachrichtigen Sie mich, sobald der Artikel lieferbar ist.

Menge Stückpreis
bis 4 1,55 €
ab 5 1,29 €
ab 20 1,25 €
Inhalt: 1 Stück

inkl. MwSt. zzgl. Versandkosten

Lieferzeit: 4-8 Wochen

  • RBS16457
LM358 Operationsverstärker 2-Fach Dieses LM358 Operationsverstärker Modul eignet sich... mehr

LM358 Operationsverstärker 2-Fach

Dieses LM358 Operationsverstärker Modul eignet sich hervorragend zur Verstärkung schwacher Gleichstromsignale. Es kann Signale wie kontinuierliche Spannungssignale, Gleichstrom-Impulssignale und sogar schwächste Millivolt-Signale effektiv verstärken. Die Verstärkungsfaktoren der ersten und zweiten Stufe werden durch den Einstellfaktor der Einzelstufe reguliert, wobei der Gesamtverstärkungsfaktor das Produkt der beiden mehrstufigen Verstärkungen ist. Dadurch kann der Verstärkungsfaktor sehr weit eingestellt werden.

Mit einem breiten Versorgungsspannungsbereich und der Möglichkeit, schwächste Signale zu verstärken, ist es ideal für Anwendungen, die eine präzise Signalverarbeitung erfordern. Die kompakte Bauweise ermöglicht eine einfache Integration in verschiedene Elektronikprojekte.

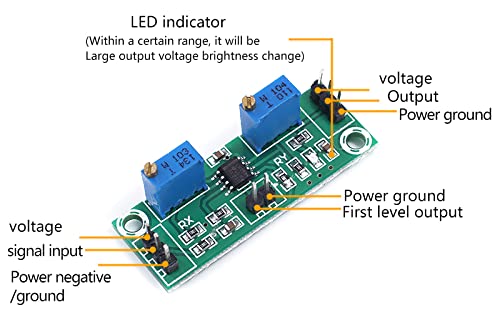

Funktionsweise des LM358 Moduls:

  • Drehen gegen den Uhrzeigersinn der beiden Potentiometer auf der Platine führt zu einer Erhöhung des Verstärkungsfaktors.
  • Drehen im Uhrzeigersinn der beiden Potentiometer auf der Platine führt zu einer Verringerung des Verstärkungsfaktors.
  • Beispiel: Wenn die erste Stufe auf eine 20-fache Vergrößerung eingestellt ist und die zweite Stufe auf 100-fache Vergrößerung eingestellt wird, beträgt die Gesamtvergrößerung beeindruckende 2000-fach.

Details

  • Betriebsspannung: 3.5-24V Gleichstromversorgung
  • Stromausgang: maximal 15-20 mA (nicht linear)
  • Spannungsausgang: Ausgang = Eingangsspannungssignal * Verstärkungsfaktor
  • Verstärkungsfaktor: Gesamtverstärkung = Verstärkung der ersten Stufe * Verstärkung der zweiten Stufe
  • Platinengröße: Länge 45,3 mm, Breite 16,2 mm

Lieferumfang

  • 1x Modul wie abgebildet
Produktart: Spannungswandler
Bewertungen lesen, schreiben und diskutieren... mehr
Kundenbewertungen für "LM358 Operationsverstärker Voltage Amplifier Modul"
28.02.2024

Excelent little amplifier

Using the first stage amp I was able to boost voltage from 3.3v to 20v
