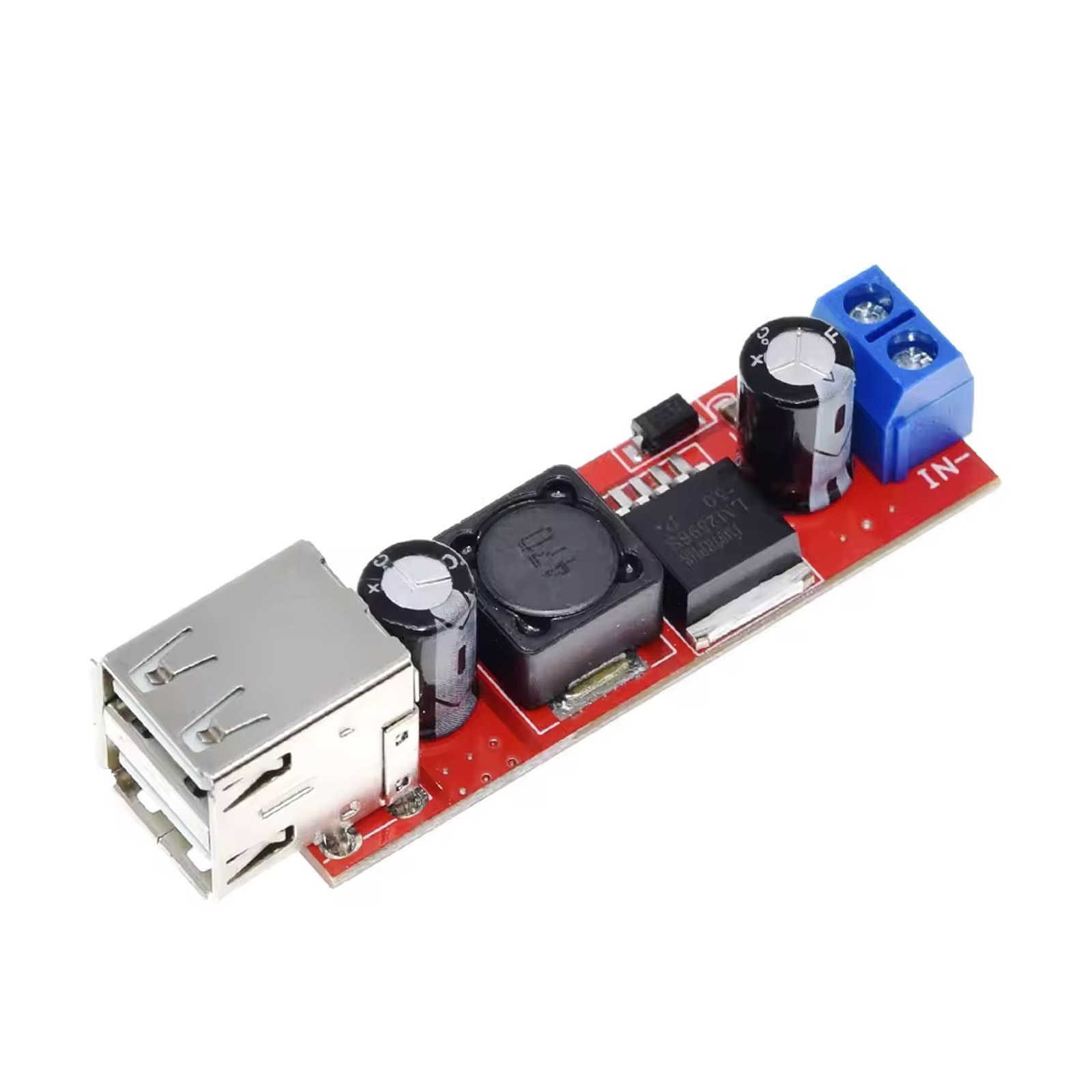

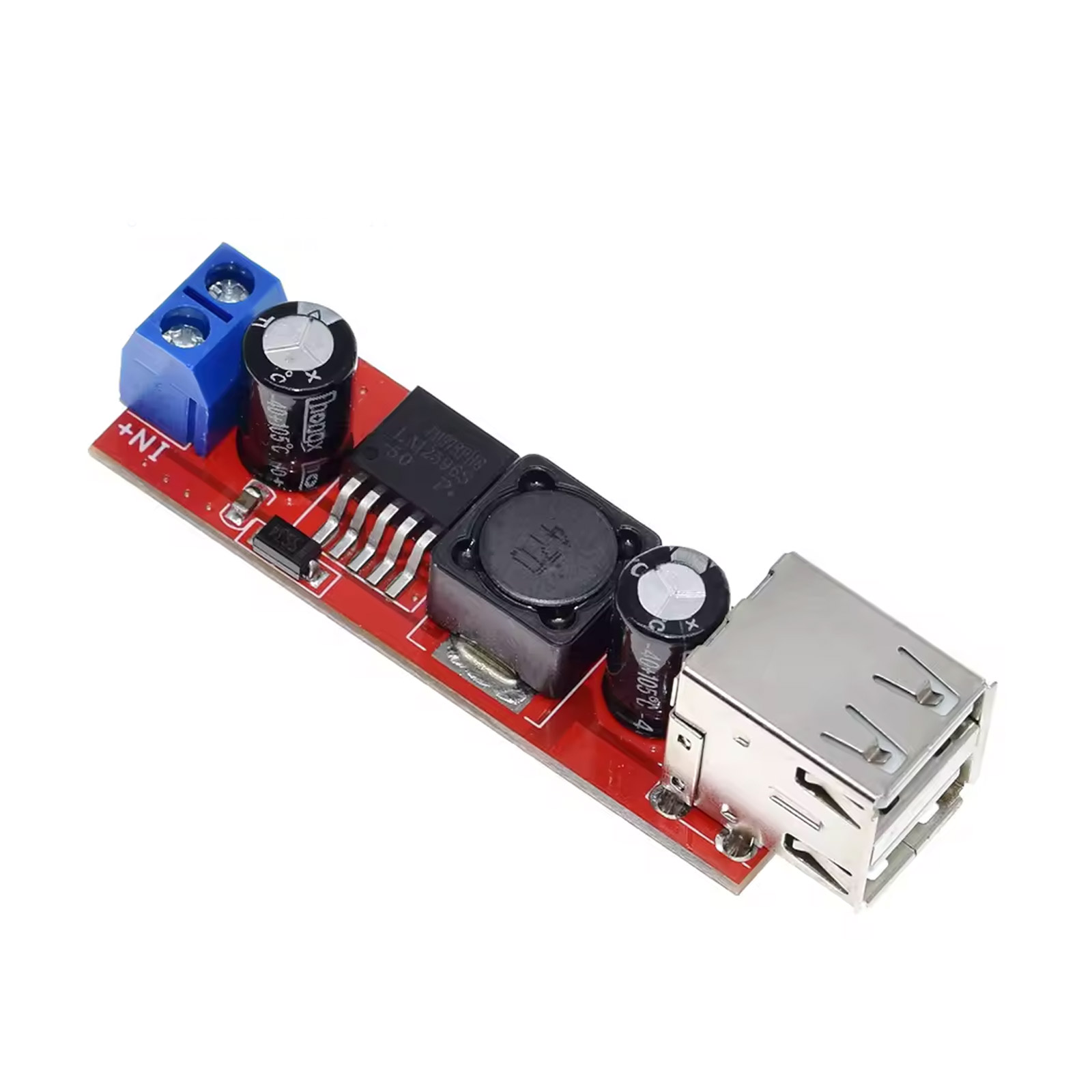

Der LM2596 DC-DC Step-Down Spannungswandler mit Dual USB-Ausgang ist ein kompakter und leistungsstarker Abwärtsregler, der Eingangsspannungen von 6 V bis 40 V zuverlässig auf 5 V herunterregelt – ideal zur Stromversorgung von USB-Geräten wie Smartphones, Mikrocontrollern, Raspberry Pi, Arduino oder Powerbanks.
Mit einem maximalen Ausgangsstrom von 3 A, einer Effizienz von bis zu 92 % und zwei USB-Anschlüssen eignet sich dieses Modul perfekt für DIY-Projekte, mobile Stromversorgungen, Solarsysteme oder KFZ-Anwendungen. Die robuste Bauweise mit natürlicher Kühlung und einer Lebensdauer von über 30.000 Stunden rundet das Design ab.
Hinweise zur Anwendung:
- Ideal für DIY-Projekte, KFZ-Stromversorgung, Solarpanels oder USB-Ladeprojekte
- Kein Verpolschutz – bitte korrekt anschließen
- Kühlung bei Dauerlast > 2 A empfohlen
Details
- Chip: LM2596
- Eingangsspannung: 6 V – 40 V DC
- Ausgangsspannung: 5 V DC (fest)
- Max. Ausgangsstrom: 3 A
- Ausgangsleistung: max. 15 W
- Wirkungsgrad: Bis zu 92 %
- Ausgangsripple: 50 mV
- Spannungsgenauigkeit: ±0,1 V
- Schaltfrequenz: 150 kHz
- Arbeitstemperatur: –40 °C bis +85 °C
- Relative Luftfeuchtigkeit: 20 % – 90 %
- Maße: 59 × 21 × 17 mm (L×B×H)
- PCB-Stärke: 1,6 mm
- Isolierung: Keine
- Kühlung: Passiv (natürliche Konvektion)
- Montage: Schraub- oder Lötanschluss
- Fertigung: Reflow-Löten
- Design-Lebensdauer: > 30.000 Stunden (ohne Störungen)
Lieferumfang
- 1× LM2596 DC-DC Buck Converter mit Dual USB-Ausgang
Ausgangsstrom: | 3A |
Ausgangsspannung: | 5V |
Produktart: | Spannungswandler |
Max. Strom: | 3A |
Montageart: | Einzelmontage |
Minimale Betriebstemperatur: | -40°C |
Einstellbarkeit: | Fest |
Reglertyp: | Step-Down (Buck-Regler) |
Maximale Betriebstemperatur: | 85°C |
Schutzfunktionen: | Keine |
IC: | LM2596 |
Anschluss: | Schraubklemmen |
Eingangsspannung: | 6V - 40V |
Besonderheiten: | Dual USB |
Hersteller-Information: anzado GmbH, Römerstadt 2-4, 66121 Saarbrücken Deutschland, info@roboter-bausatz.de
