L293D Motortreiber Shield für Arduino

Menge Stückpreis
bis 4 3,55 €
ab 5 3,29 €
ab 20 3,15 €

inkl. MwSt. zzgl. Versandkosten

Sofort versandfertig, Lieferzeit ca. 1-3 Werktage

  • RBS10050
Arduino kompatibles Motorschield mit 4-Kanal L293D Schrittmotortreiber Dieses Shield wird... mehr

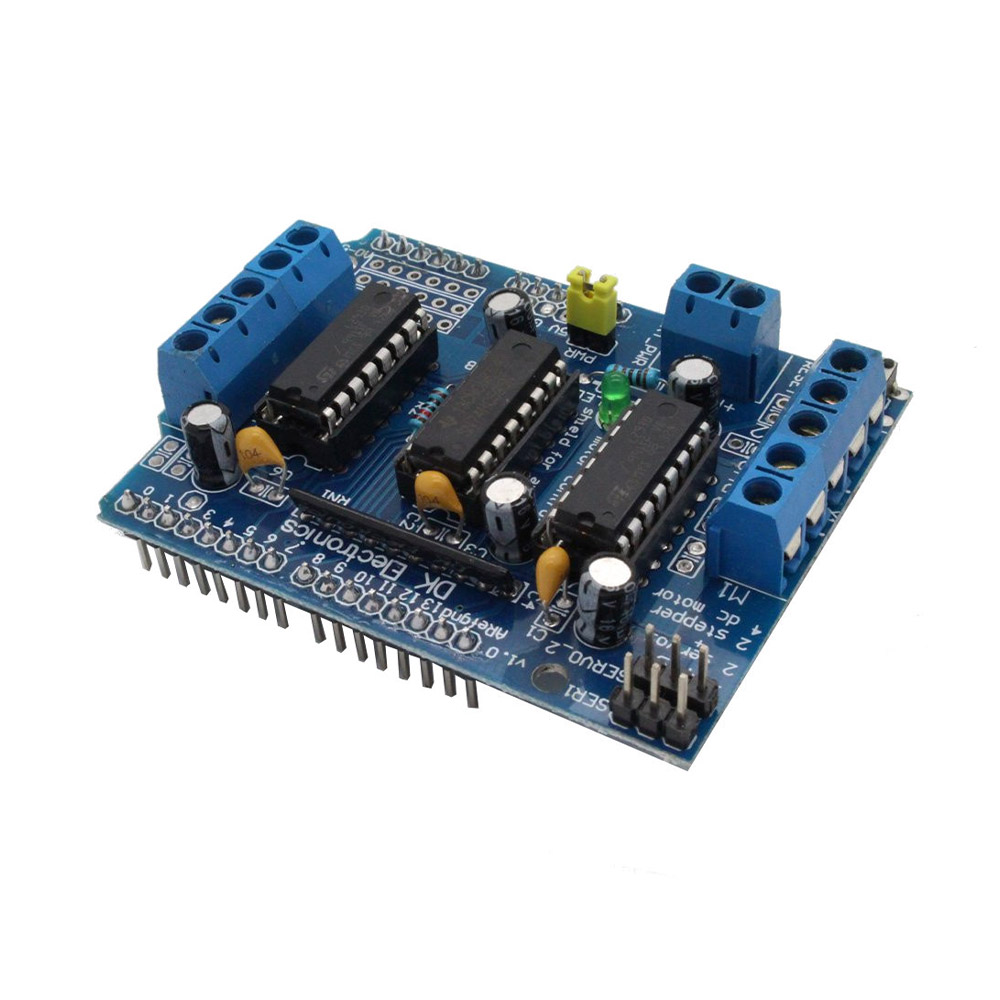

Arduino kompatibles Motorschield mit 4-Kanal L293D Schrittmotortreiber

Dieses Shield wird einfach auf ein Arduinoboard aufgesteckt und erlaubt es bis zu 4 DC Motoren, 2 Schrittmotoren oder 2 Servomotoren anzusteuern. Als H-Brücke dient der leistungsfähige und zuverlässige L293D Chip der die Last verteilt. Dadurch können Sie problemlos DC-Motoren und Netzteile bis 36V verwenden.

Das bewährte Design erlaubt das einfache Anschließen und Steuern von Motoren durch einen Arduino und eignet sich vor allem für schnelles Protoyping. Auch für Einsteiger ist dieses Shield bestens geeignet, so existieren zahlreiche Bibliotheken, Anleitungen und Beispiel-Sketches die das steuern der Richtung oder Geschwindigkeit von Motoren zum Kinderspiel machen. Für besonders empfehlenswert halten wir die Adafruit Motor Shield Library (AFM), die Sie standardmäßig in der Arduino IDE herunterladen können.

Details

  • Beschriftete Anschlüsse zum einfachen Verbinden
  • Kompatibel zu Arduino Mega, Diecimila, Duemilanove und Uno R3
  • 2 Anschlüsse für 5V Servomotoren mit Anbindung an den Arduino Timer zur ruckelfreien Steuerung
  • Zum Steuern von 4 DC-Motoren, 2 Schrittmotoren oder 2 Servomotoren.
  • Bis zu 4 bidirektionale DC-Motoren mit individueller 8-Bit Steuerung
  • Bis zu 2 Schrittmotoren (unipolar oder bipolar) mit single coil, double coil oder interleaved stepping
  • 4 H-Brücken: 0.6A (1.2A Spitzen) mit Thermalschutz für Motoren von 4.5V bis 36V DC
  • Pull-Down Widerstände um die Motoren beim Anschalten anzuhalten
  • 2 Anschlüsse für externe Stromversorgung, getrennt für Logik- und Motor-Versorgung
  • Status-LED zur Betriebsanzeige
  • Reset button
  • Abmessungen:70*55mm

Lieferumfang

  • 1 x fertig aufgebaute Schrittmotorkarte
Bewertungen lesen, schreiben und diskutieren... mehr
Kundenbewertungen für "L293D Motortreiber Shield für Arduino"
10.11.2023

Prima Produkt. Sehr schnelle Lieferung

Bis zur nächsten Bestellung.

22.10.2023

L293D Motortreiber Shield für Arduino ****

Schnelle Lieferung, vielen Dank!

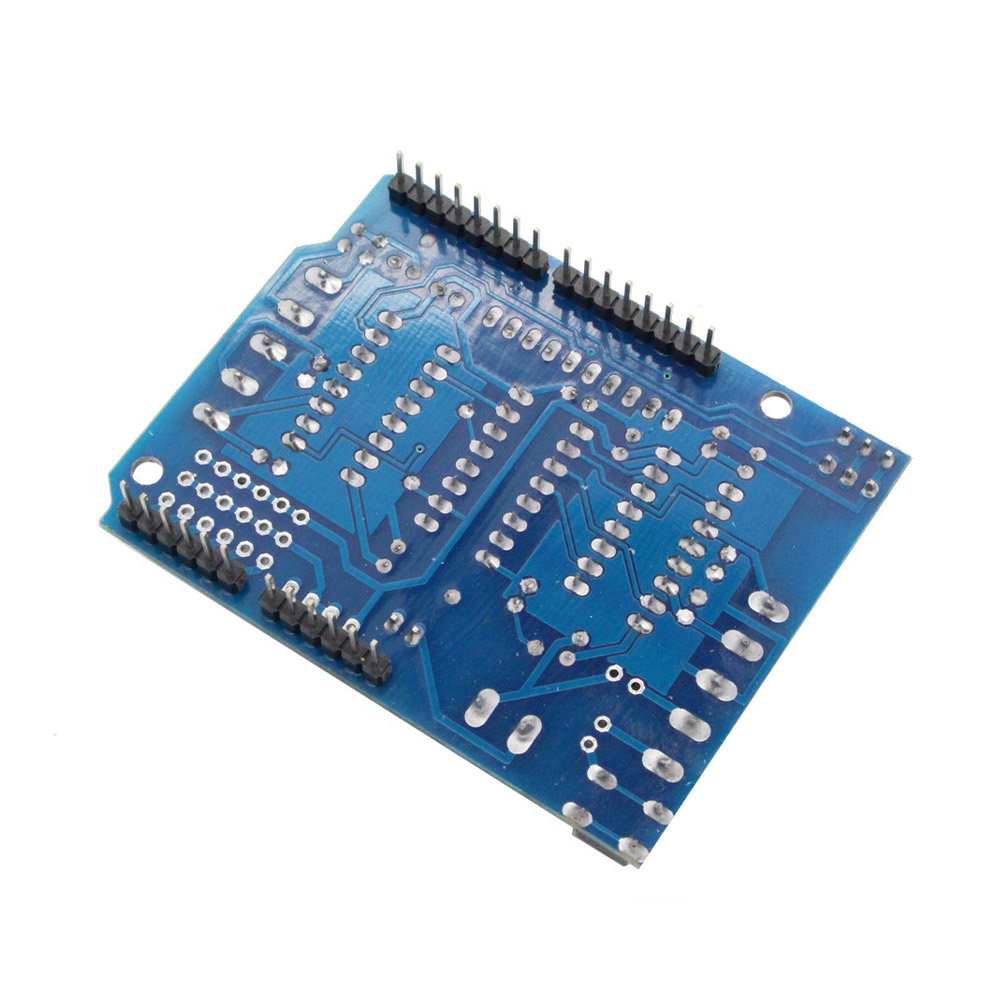

Dieses Board ist vom Denkansatz recht gut entwickelt worden und kommt meinem Wunsch der einfachen Benutzung entgegen. Ich hätte mir noch eine andere (elektronische) Lösung anstelle des Jumperns für zusätzliche Stromquelle gewünscht. Aber na ja, was will man auf der Fläche zu diesem Preis noch unterbringen!?! Leider sind die Verlötungen an der Unterseite der Platine mit der “heißen Nadel“ gestrickt und man sieht, dass nach der Produktion nachgearbeitet worden ist. Dafür gibt es einen geringen Abzug in der Bewertung! Aber das Board funktioniert und ist damit bei mir im Alltag eingebunden.

04.07.2022

Schnell geliefert

Schnell geliefert ordentlich verpackt

17.06.2022

extrem schnelle Lieferung; Top Ware; jederzeit zu empfehlen

Schneller kommt man zu keiner anderen qualitativ guten und preiswerten Ware. Immer eine zu bevorzugenden Adresse.

09.03.2022

superschnelle Lieferung, gern wieder

19.09.2021

Alles Top in Ordnung, Ware wie erwartet, gerne wieder

Top ;-)

25.01.2018

praktisches Motorsteuerungs-shield für Arduino

Shield ist einwandfrei arbeitet wie es soll.

10.10.2017

Bewährtes Shield für Motorsteuerung

Das hier angebotene Shield entspricht dem Adafruit Motor Shield V1 (https://www.adafruit.com/product/81). Auch wenn das Shield einige Mängel im Design aufweist (zu viele Arduino Pins werden genutzt, kein Schutz vor falsch angeschlossener externer Spannungsquelle durch fehlende Diode, nicht Stackable, etc.), so ist es immer noch ein robustes Board, wenn man mit einem Arduino Motoren steuern will. Es bleiben auch ein paar Pins frei, um noch andere Sensoren anzusteuern. Die Programmierung ist denkbar einfach.

Bewertung schreiben
Bewertungen werden nach Überprüfung freigeschaltet.

Die mit einem * markierten Felder sind Pflichtfelder.

Hilfreiche Dokumente und Downloads
Dokumente & Downloads für L293D Motortreiber Shield für Arduino

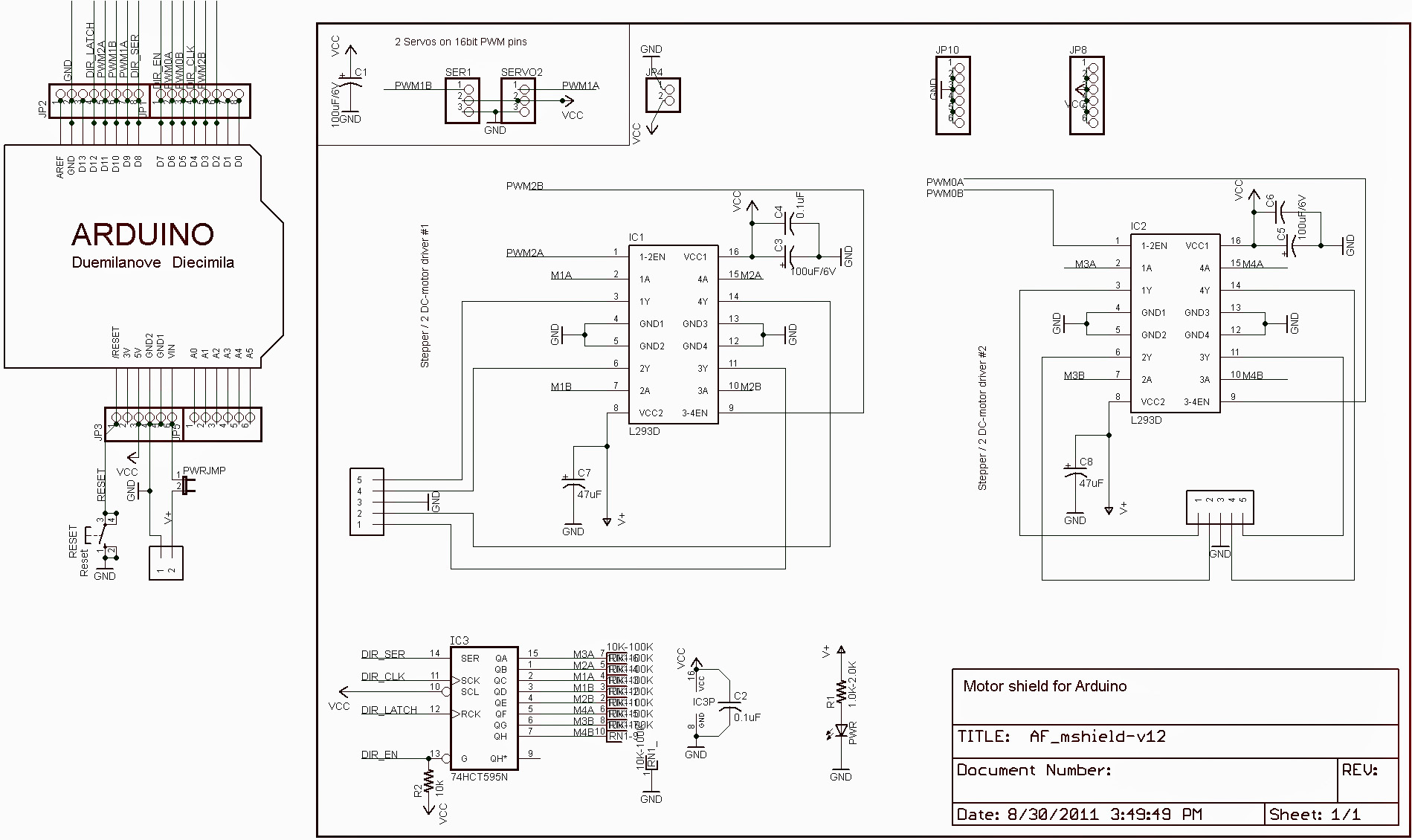

Schaltplan
JPG
L293D Chip Datenblatt
PDF
Datenblatt L293D Motor Shield
PDF
BUNDLE
TIPP!
BUNDLE
MB102 Breadboard 830 Kontakte MB102 Breadboard 830 Kontakte
Inhalt 1 Stück
ab 1,15 €
5er Set SG90 9G Micro Servos 5x SG90 9g Servo
Inhalt 5 Stück (1,86 € / 1 Stück)
ab 9,29 €
Zuletzt angesehen
Artikelfragen 2
Lesen Sie von weiteren Kunden gestellte Fragen zu diesem Artikel mehr

Frage Stellen

Mit * gekennzeichnete Felder sind Pflichtfelder.

Beantwortete Fragen

Frage von doomsday L*** , Datum: 01.10.2024

How do I Controll it? I tried it with the english tutorial but nothing happened. The english tutorial is for an outdated version, is there any tutorial for the version I just bought?

Antwort des Shopbetreibers

We added a Datasheet with examples for the Shield, you can check it out here: https://www.roboter-bausatz.de/media/pdf/f0/4e/c0/Datenblatt-RBS10050-L293D-Motor-Shield.pdf

To control the shield you can use the Adafruit Motor Shield Library V1. If you're using a servo motor you can use the integrated servo.h library and declare pin 9 or 10 for the servo motor.

The Shield uses the following pins:

  • D3: Motor 2 / Stepper Motor 1
  • D5: Motor 3 / Stepper Motor 2
  • D6: Motor 4 / Stepper Motor 2
  • D11: Motor 1 / Stepper Motor 1
  • D9: Servo Motor 1
  • D10: Servo Motor 2
  • Pin D4, D7, D8, D12 for control via the 74HC595

Frage von prism s*** , Datum: 01.08.2023

Can this shield be used to power a 24v stepper motor?

Antwort des Shopbetreibers

Yes, with up to 0,6A (1,2A Max) per phase
