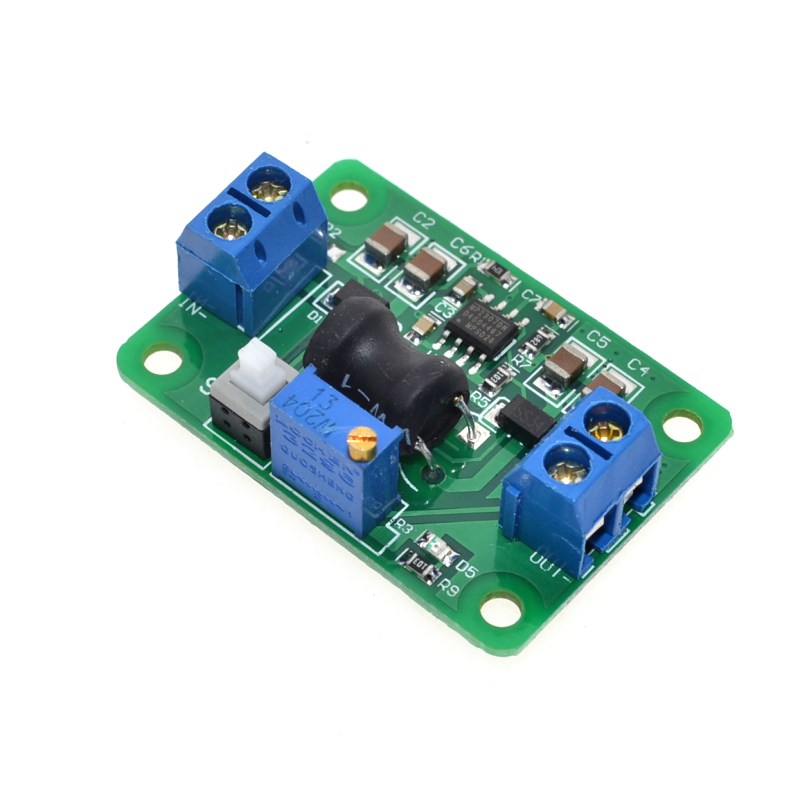

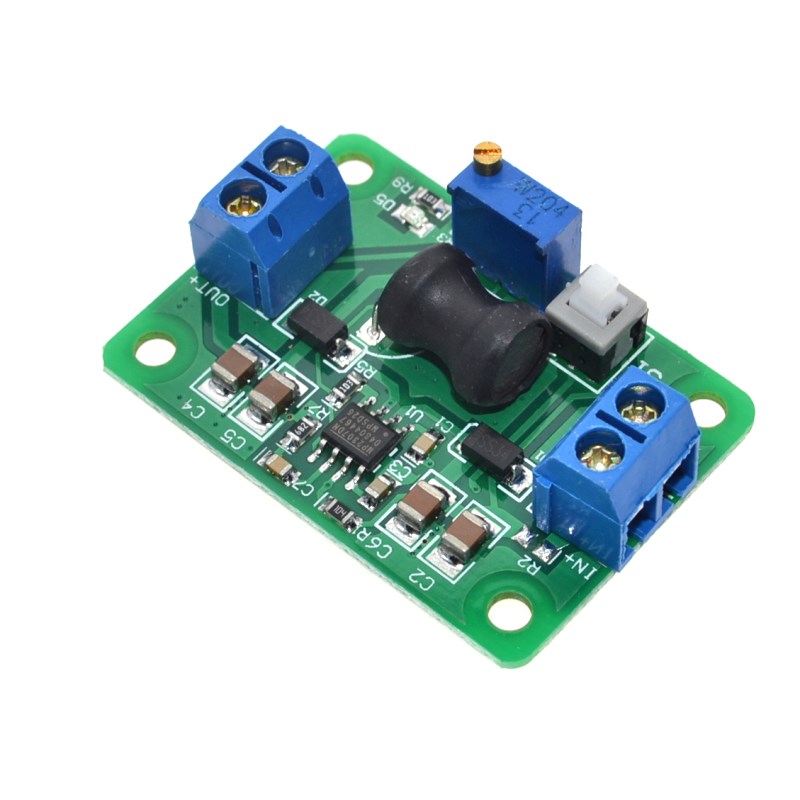

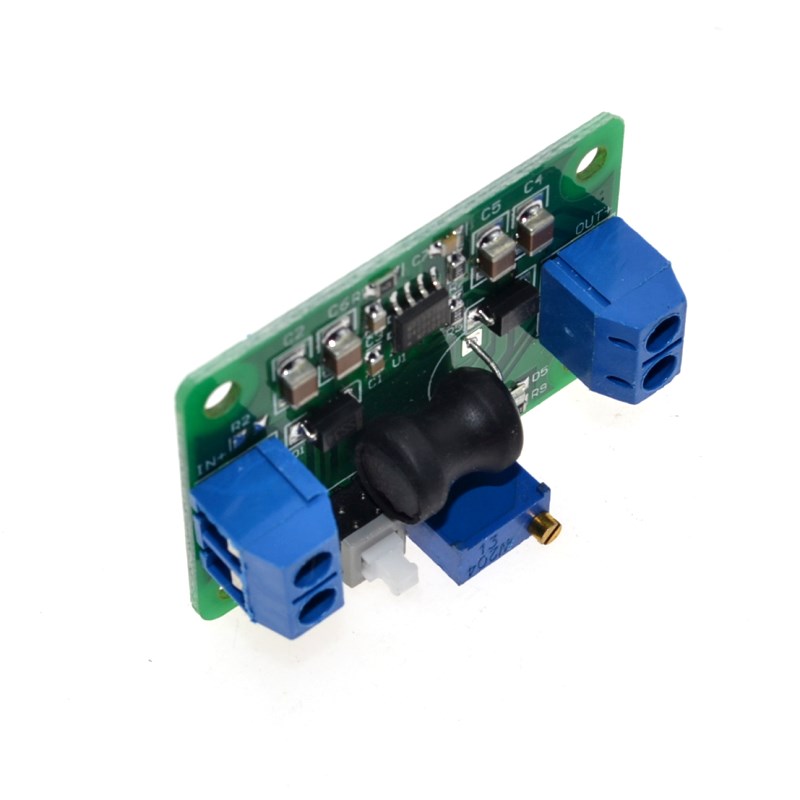

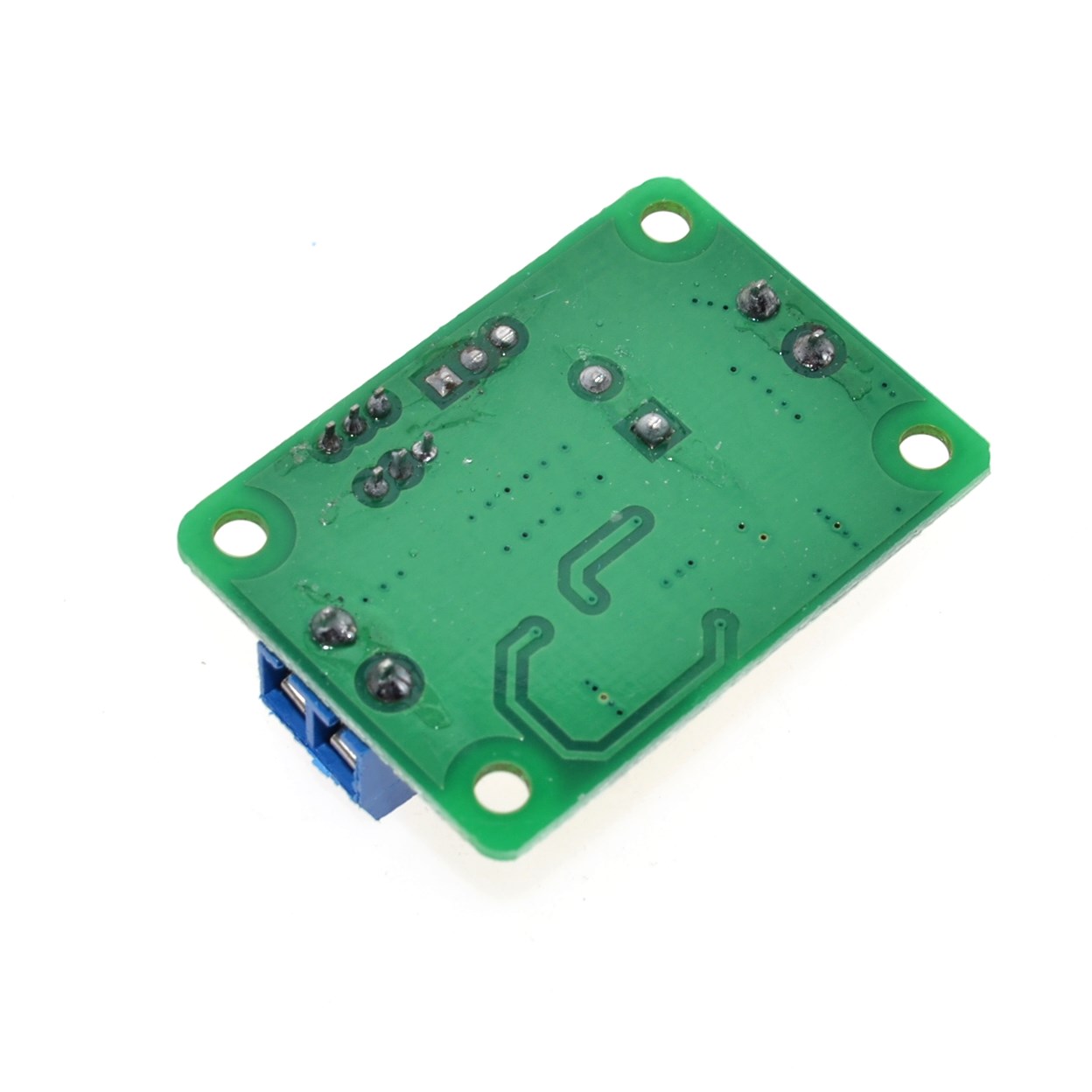

Kis3r33S Spannungswandler LM2596 DC-DC Step-Down Modul

MakerMind
Vorschau: Kis3r33S Spannungswandler LM2596 DC-DC Step-Down Modul Vorschau: Kis3r33S Spannungswandler LM2596 DC-DC Step-Down Modul Vorschau: Kis3r33S Spannungswandler LM2596 DC-DC Step-Down Modul Vorschau: Kis3r33S Spannungswandler LM2596 DC-DC Step-Down Modul Vorschau: Kis3r33S Spannungswandler LM2596 DC-DC Step-Down Modul
Kis3r33S Spannungswandler LM2596 DC-DC Step-Down Modul
Kis3r33S Spannungswandler LM2596 DC-DC Step-Down Modul
Kis3r33S Spannungswandler LM2596 DC-DC Step-Down Modul
Kis3r33S Spannungswandler LM2596 DC-DC Step-Down Modul
Kis3r33S Spannungswandler LM2596 DC-DC Step-Down Modul

Dieser Artikel steht derzeit nicht zur Verfügung!
Benachrichtigen Sie mich, sobald der Artikel lieferbar ist.

Menge Stückpreis
bis 4 3,89 €
ab 5 3,65 €
ab 20 3,55 €

inkl. MwSt. zzgl. Versandkosten

Lieferzeit: 4-8 Wochen

Gratis USB-C Schnellladekabel

GRATIS

USB-C Schnelladekabel 60W  1,5m
> Warenkorb füllen
> Gratisartikel dazuwählen

*ab 15,00 € MBW

  • Artikel-Nr.: RBS11942
share
Tweet
Pin it
Email
share
Beschreibung Bewertungen 0 Dokumente 1
Beschreibung
Leistungsfähiger Step-Down-Regler zur Spannungsversorgung basierend auf dem LM2596 Dieses... mehr
Menü schließen

Leistungsfähiger Step-Down-Regler zur Spannungsversorgung basierend auf dem LM2596

Dieses sehr effiziente Step-down Modul regelt eine höhere Spannung zwischen 5V-24V auf eine geringer Spannung zwischen 0.93V bis 18V runter. Der Anschluss erfolgt über stabile Schraubklemmen. Das Board besitzt neben dem Trimmpoti zum Einstellen der Spannung auch einen An-/Ausschalter und eine Status-LED.

Anschlussbelegung

  • In+:  Input positive
  • In-:  Input negative
  • Out+:  Output positive
  • Out-:   Output negative

Details

  • Abmessungen:  44 *30.5 *12mm (L x B x H)
  • Button switch:  An/Aus
  • Eingangsspannung:   5-24V (MAXIMAL 24V!)
  • Ausgangsspannung:   0.93v-18v (Step Down: Eingangsspannung muss mind. 2V höher sein, wie die Ausgangsspannung!)
  • Ausgangsstrom: 2.5A
  • Ripple frequency:   About 330KHZ
  • Ripple peak to peak value:  50mv
  • Statischer Stromverbrauch: ca. 15mA

Lieferumfang

  • 1x Kis3r33S LM2596 DC-DC Step Down Modul
Ausgangsstrom: 2.5A
Produktart: Spannungswandler
Montageart: Schraubmontage
Einstellbarkeit: Einstellbar
Reglertyp: Step-Down (Buck-Regler)
Schutzfunktionen: Keine
IC: LM2596
Anschluss: Schraubklemmen
Eingangsspannung: 5V - 24V
Ausgangsspannung: 0,93V - 18V
Max. Strom: 2,5A
