JSN-SR04T Wasserdichtes Ultraschall-Modul Entfernungsmesser

Menge Stückpreis
bis 4 8,29 €
ab 5 7,99 €
ab 20 7,85 €

inkl. MwSt. zzgl. Versandkosten

Sofort versandfertig, Lieferzeit ca. 1-3 Werktage

  • RBS11632
Wasserdichtes Ultraschall-Modul zum Messen von Entfernungen von 25 cm  bis... mehr

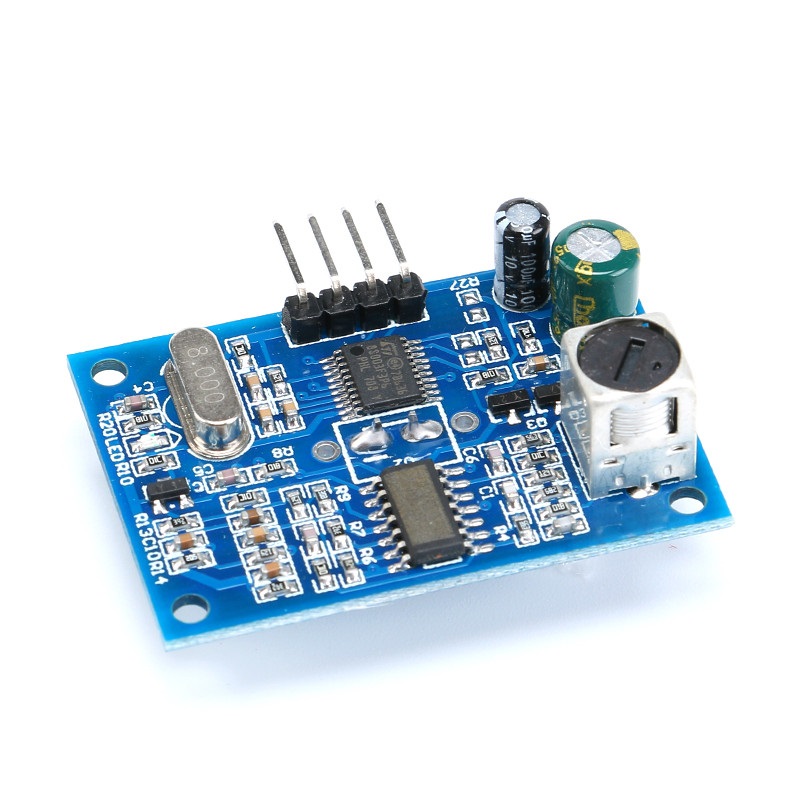

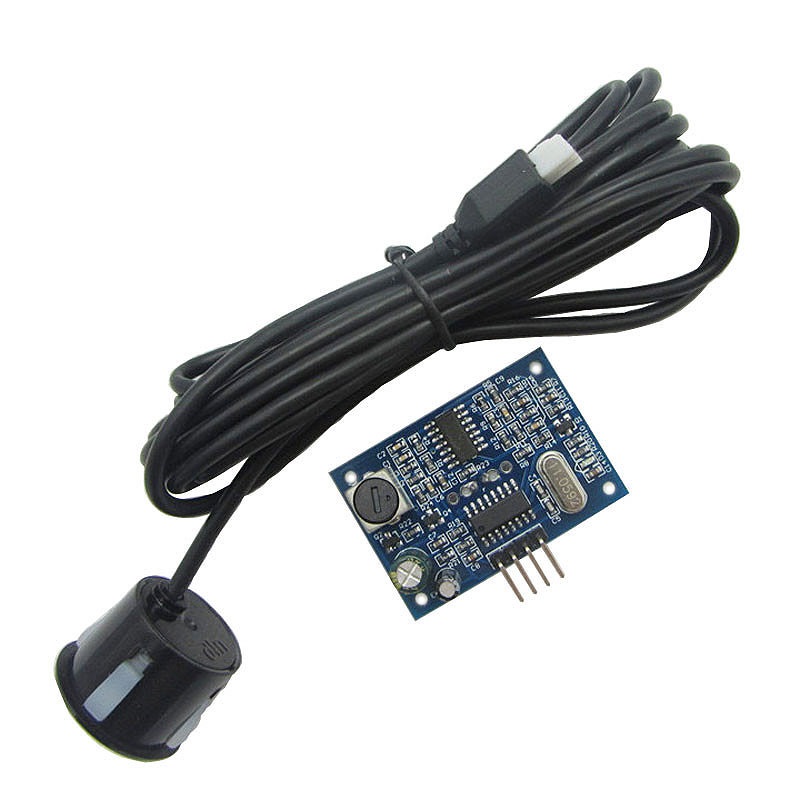

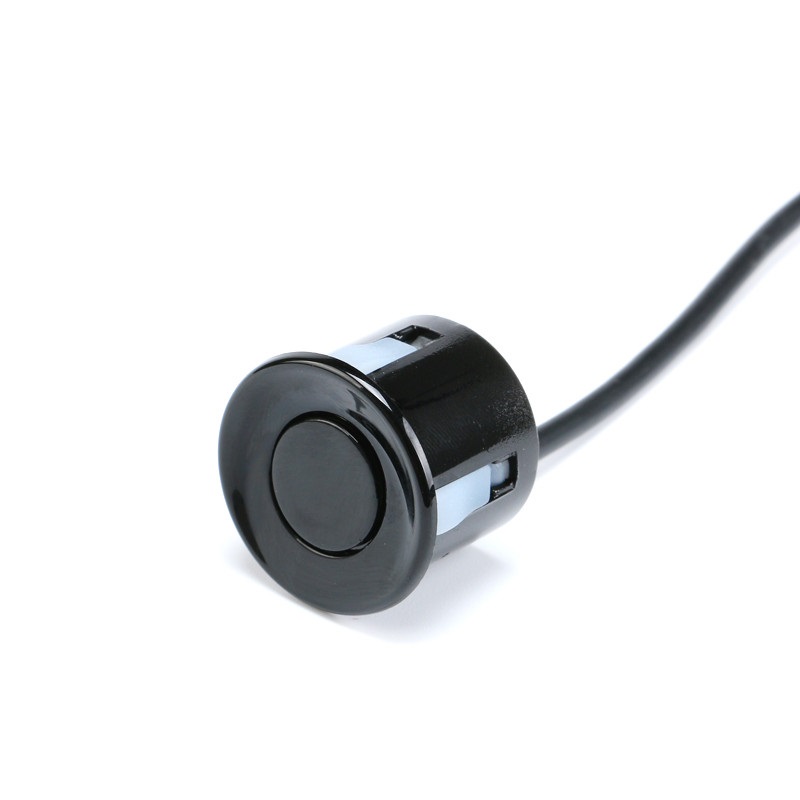

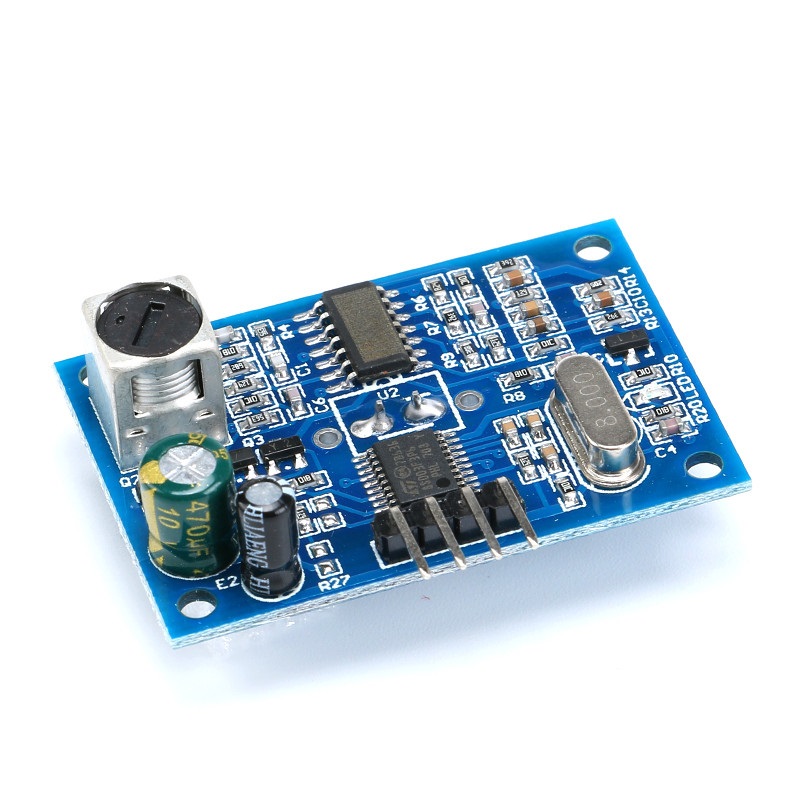

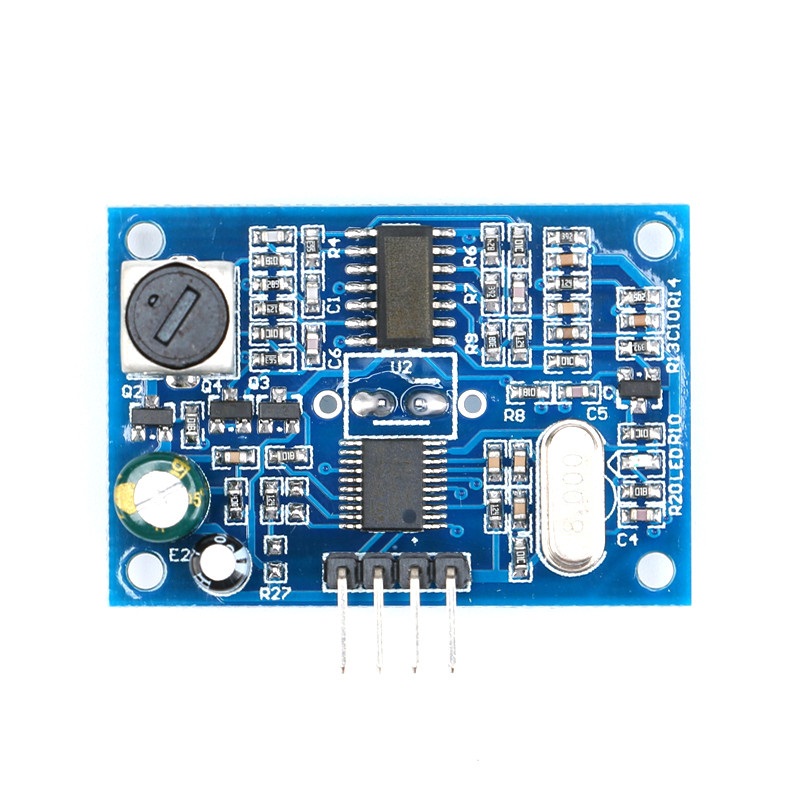

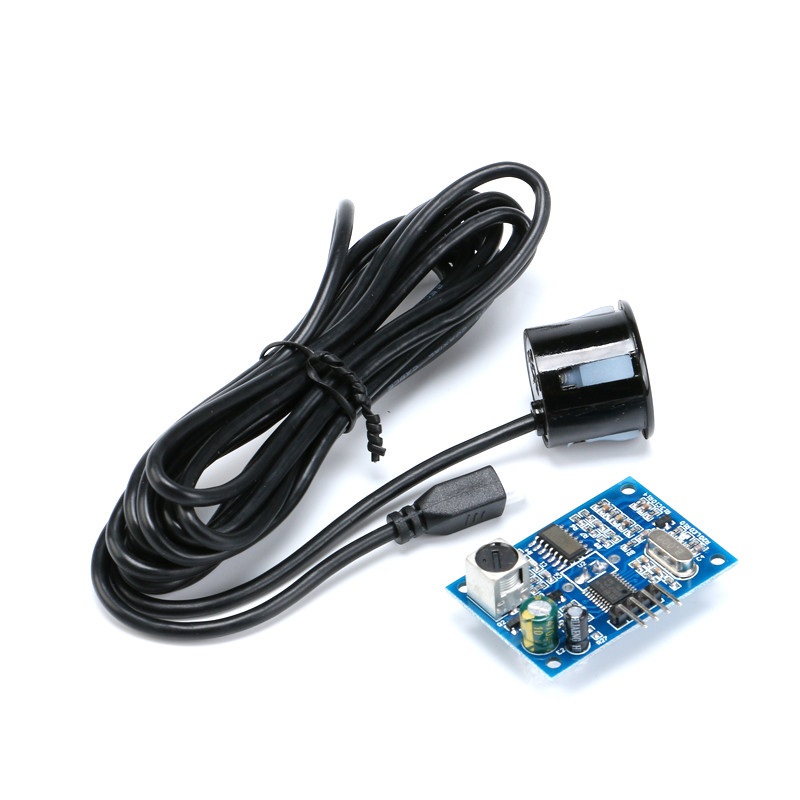

Wasserdichtes Ultraschall-Modul zum Messen von Entfernungen von 25 cm  bis 450 cm. Ideal zum Einsatz in Robotern, Automatisierungen und DIY-Elektronik.

  • Sehr kompakt
  • Einfach zu nutzen
  • Höhe Präzision
  • Output-Methode lässt sich modifizieren

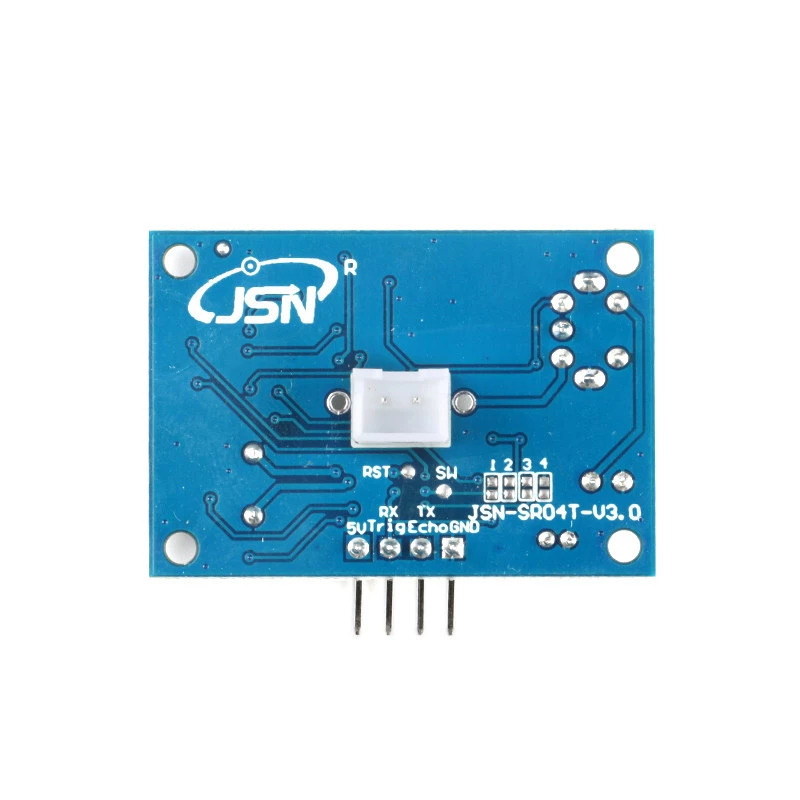

Pinbelegung JSN-SR04T:

  • 3-5.5V (VCC)
  • Trig (RX) RX
  • Echo (output) TX
  • GND (Masseanschluss)

Details

  • Electrical parameters:  JSN-SR04T
  • Operating voltage:  DC 3 ~5.5V
  • Quiescent current:  < 8mA
  • Acoustic emission frequency:  40khz
  • Farthest range: 500cm Recent range: 20cm
  • Distance measurement accuracy: ± 1cm
  • Resolution: 1mm
  • Measuring angle: 75 degrees
  • Input trigger signal: TTL pulse above 10uS
  • Serial send command: 0X55
  • Output echo signal: Output pulse width level signal, or TTL
  • Product Size: L42 * W29 * H12 mm
  • Working temperature: -20 ℃ - +70 ℃
  • Product color: PCB board is blue

Lieferumfang

  • 1x JSN-SR04T Wasserdichtes Ultraschall-Modul
Produktart: Sound-/Ultraschall-Sensor
Bewertungen lesen, schreiben und diskutieren... mehr
Kundenbewertungen für "JSN-SR04T Wasserdichtes Ultraschall-Modul Entfernungsmesser"
19.03.2024

Bin zufrieden

Superschnelle Lieferung. Funktioniert ausgezeichnet

12.02.2023

Alles prima, Danke !

Alles Tip-Top und schnell geliefert !

30.11.2021

alles bestens

schnelle Lieferung, funktioniert wie erwartet, das passt alles

24.08.2020

Modul tut was es soll

Schnelle Leiferung

18.08.2019

Funktioniert einwandfrei!

Schnell Lieferung, so wie beschrieben und funktioniert einwandfrei!

Bewertung schreiben
Bewertungen werden nach Überprüfung freigeschaltet.

Die mit einem * markierten Felder sind Pflichtfelder.

Hilfreiche Dokumente und Downloads
Dokumente & Downloads für JSN-SR04T Wasserdichtes Ultraschall-Modul Entfernungsmesser
Output Mode umlöten
PDF
Beispiele und Datenblätter
ZIP
Datenblatt V3
PDF
3x Ultraschallsensor HC-SR04 3x Ultraschallsensor HC-SR04
Inhalt 3 Stück (1,05 € / 1 Stück)
ab 3,15 €
-20%
Regensensor Regensensor
ab 1,05 €
-10%
BUNDLE
MB102 Breadboard 830 Kontakte MB102 Breadboard 830 Kontakte
ab 0,98 € 1,09 €
-11%
Spannung Sensor Modul DC0-25V Spannung Sensor Modul DC0-25V
ab 0,40 € 0,45 €
-10%
5A Mini-Stromsensor ZMCT103C 5A Mini-Stromsensor ZMCT103C
ab 1,21 € 1,35 €
-10%
40 pin 2,54mm Stifteleiste einreihig gewinkelt 10x 40 Pin 2,54mm Stiftleiste einreihig gewinkelt
Inhalt 10 Stück (0,11 € / 1 Stück)
ab 1,07 € 1,19 €
-20%
-10%
5A Mini-Stromsensor ZMCT103C 5A Mini-Stromsensor ZMCT103C
ab 1,21 € 1,35 €
-11%
Spannung Sensor Modul DC0-25V Spannung Sensor Modul DC0-25V
ab 0,40 € 0,45 €
-36%
BUNDLE
-30%
Neigungssensor Modul Neigungssensor Modul
ab 0,94 € 1,35 €
-10%
Radiallüfter 5015 24V Radiallüfter 5015 24V
ab 1,57 € 1,75 €
-10%
BUNDLE
Lasermodul Linie, 5mW 650nmLasermodul Linie, 5mW 650nm Lasermodul Linie, 5mW 650nm
ab 2,39 € 2,65 €
-10%
Zuletzt angesehen
Artikelfragen 2
Lesen Sie von weiteren Kunden gestellte Fragen zu diesem Artikel mehr

Frage Stellen

Mit * gekennzeichnete Felder sind Pflichtfelder.

Beantwortete Fragen

Frage von Anonym P*** , Datum: 23.07.2022

Kann man den Sensor einfach in eine Rohröffnung stecken und der hält dann? oder wie ist die Montage gedacht? Vielen Dank im Voraus!

Antwort des Shopbetreibers

Für diesen Atrikel gibt es unterschiedlichste Anwendungsmöglichkeiten. Die Befestigung muss dabei je nach Anwendung angepasst werden. Eine Universallösung bzw. eine Halterung haben wir für diesen Artikel aktuell leider nicht im Sortiment.

Frage von Anonym A*** , Datum: 06.05.2022

wie lang ist das Kabel zwischen Sensor und Modul? Ist dieses in unterschiedlichen Längen erhältlich?

Antwort des Shopbetreibers

Das Kabel ist ca. 2,5 Meter lang, andere längen haben wir nicht im Sortiment.
