Joystick Modul 2 Achsen

1,21 €

inkl. MwSt. zzgl. Versandkosten

Sofort versandfertig, Lieferzeit ca. 1-3 Werktage

  • RBS10042
Analoges Joystick Modul mit zwei Achsen (X/Y) und Taster Mit diesem Joystick... mehr

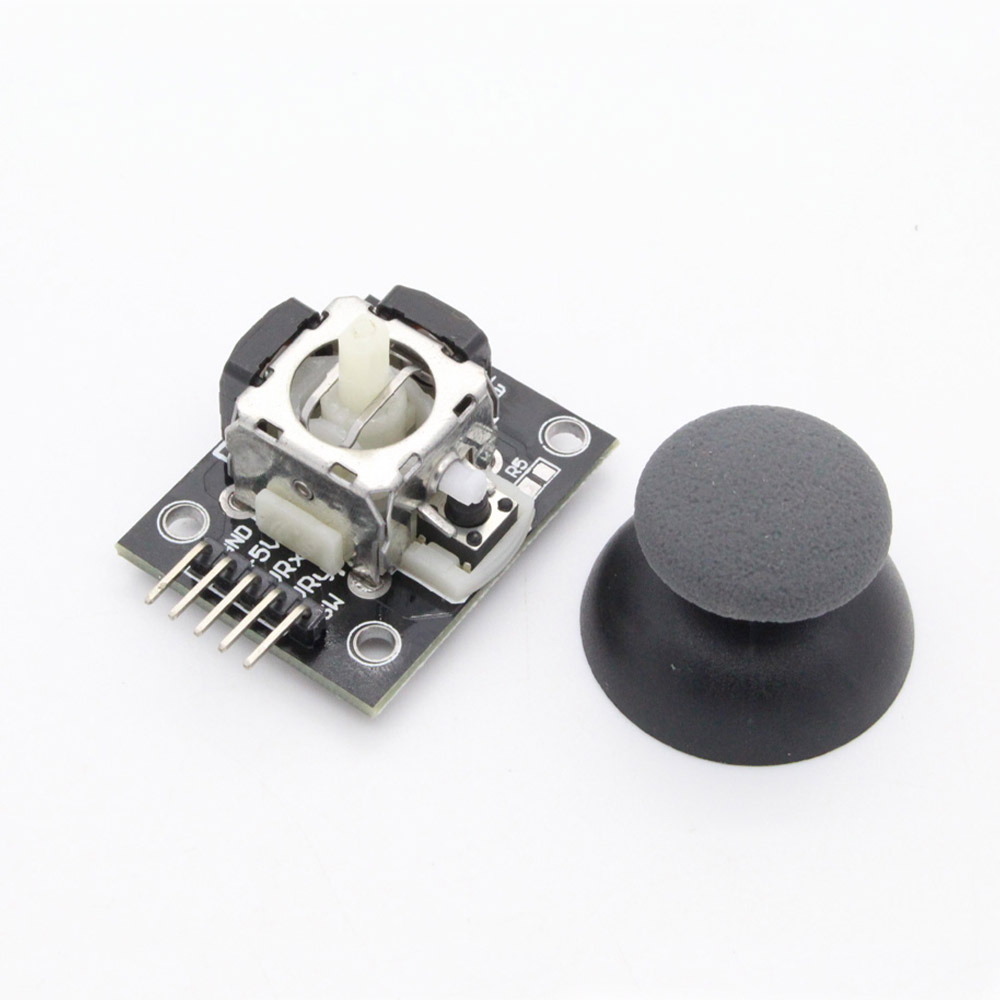

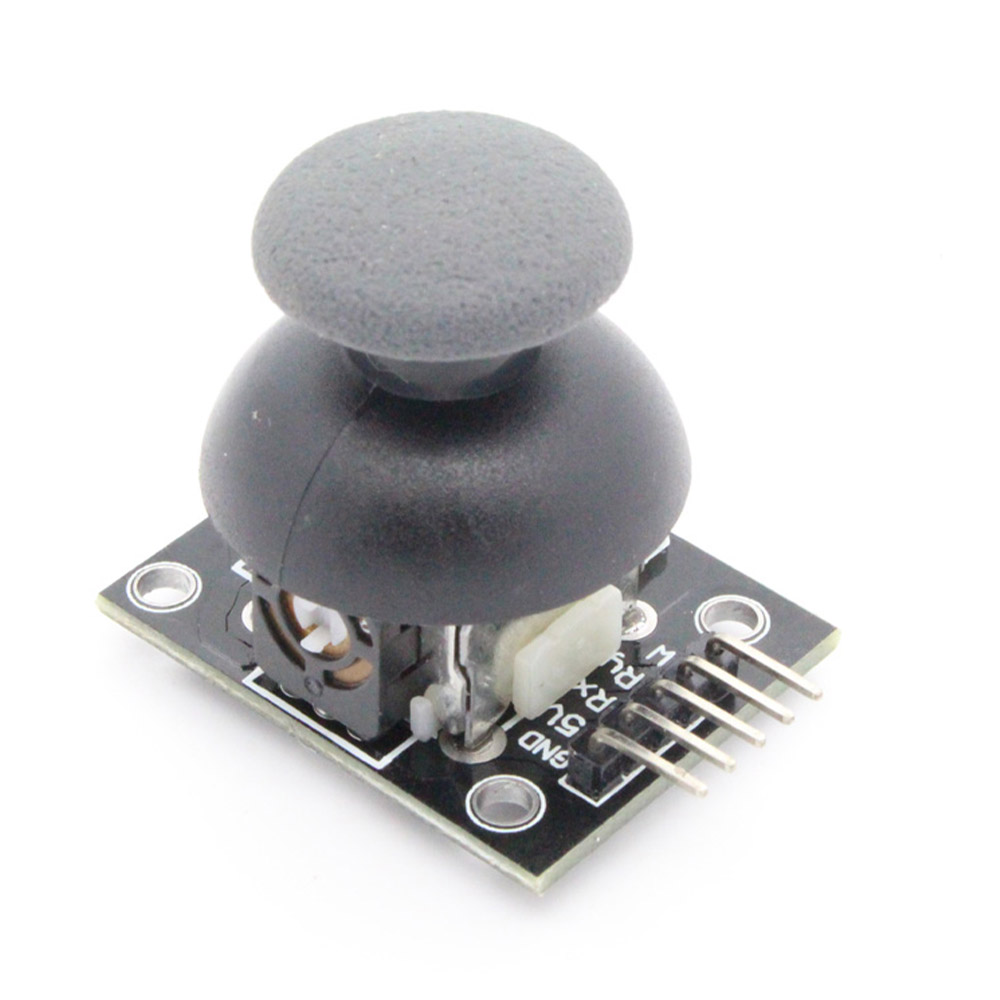

Analoges Joystick Modul mit zwei Achsen (X/Y) und Taster

Mit diesem Joystick Modul bringen Sie Ihre Projekte unter analoge Kontrolle! Dieses Joystick Modul eignet sich perfekt für eine 2-Achsen-Steuerung wie Sie häufig in Roboter Bausätzen verwendet wird. Das Modul macht sich ebenfalls super als Eingabemethode für Roboterarme, Spiele und Menüs.

Dieses Joystick Modul besitzt 5 Pins: GND, 5V, VRx, VRy und SW. Die Beschriftung kann je nach Charge variieren, die Belegung und Funktion bleibt aber die gleiche. Der Joystick arbeitet analog und liefert genauere Werte als digitale Joysticks. Er verfügt über einen integrierten Taster, der durch Drücken ausgelöst werden kann. Dadurch lassen sich z.B. Umschaltfunktionen (Toggle) oder Auswahlfunktionen (Select) programmieren.

Funktionsweise vom analogen Joystick Modul

Das Modul besitzt jeweils ein Potentiometer für die X- und Y-Achse. Je nach Neigung des Joysticks wird eine andere analoge Spannung ausgegeben. Diese Ausgangsspannung können Sie mit Hilfe eines Microcontrollers wie dem Arduino oder Raspberry Pi auslesen, um eine genaue Position zu erhalten.

Details

  • Betriebsspannung: 5V
  • 2-Achsen X, Y
  • Ähnlich wie im PS2-Controller verbaut
  • 5 Pins: VCC, GND, X, Y und Button
  • Rastermaß: 2.54mm
  • Ausgabe bei 5V in Mittelstellung 2,5V an den Pins X und Y
  • Maße Platine: ca. 38,40 x 27,60mm (ohne Anschlüsse)

Lieferumfang

  • 1 x Joystick Modul, anschlussbereit
  • 1x gummierte Joystick-Kappe
Produktart: Erweiterungsmodul
Kompatibel mit: Arduino, Raspberry Pi
Bewertungen lesen, schreiben und diskutieren... mehr
Kundenbewertungen für "Joystick Modul 2 Achsen"
24.04.2024

Alles bestens !!

06.10.2023

Funktinieren, aber nur mit offset

Habe 4 Joysticks bestellt, alle funktionieren und sind gut verarbeitet. Allerdings ist die Mittelstellung beim einlesen am Mikrocontroller nicht die Mitte vom Poti. Hier ist ein Offset von ca. 15%

24.03.2019

Gute Ware, guter Preis, schnelle Lieferung

Bewertung schreiben
Bewertungen werden nach Überprüfung freigeschaltet.

Die mit einem * markierten Felder sind Pflichtfelder.

Hilfreiche Dokumente und Downloads
Dokumente & Downloads für Joystick Modul 2 Achsen
Datenblatt
PDF
Arduino Anleitung
Link
Raspberry Pi Anleitung
Link
Raspberry Pi Anleitung (Youtube)
Link
