IR Infrarot Sensor Hinderniserkennung Abstandssensor

Dieser Artikel steht derzeit nicht zur Verfügung!
Benachrichtigen Sie mich, sobald der Artikel lieferbar ist.

Menge Stückpreis
bis 4 1,05 €
ab 5 0,79 €
ab 20 0,75 €

inkl. MwSt. zzgl. Versandkosten

Lieferzeit: 4-8 Wochen

  • RBS10072
Infrarot-Sensor für Hinderniserkennung Mit diesem fertig aufgebauten Modul können durch... mehr

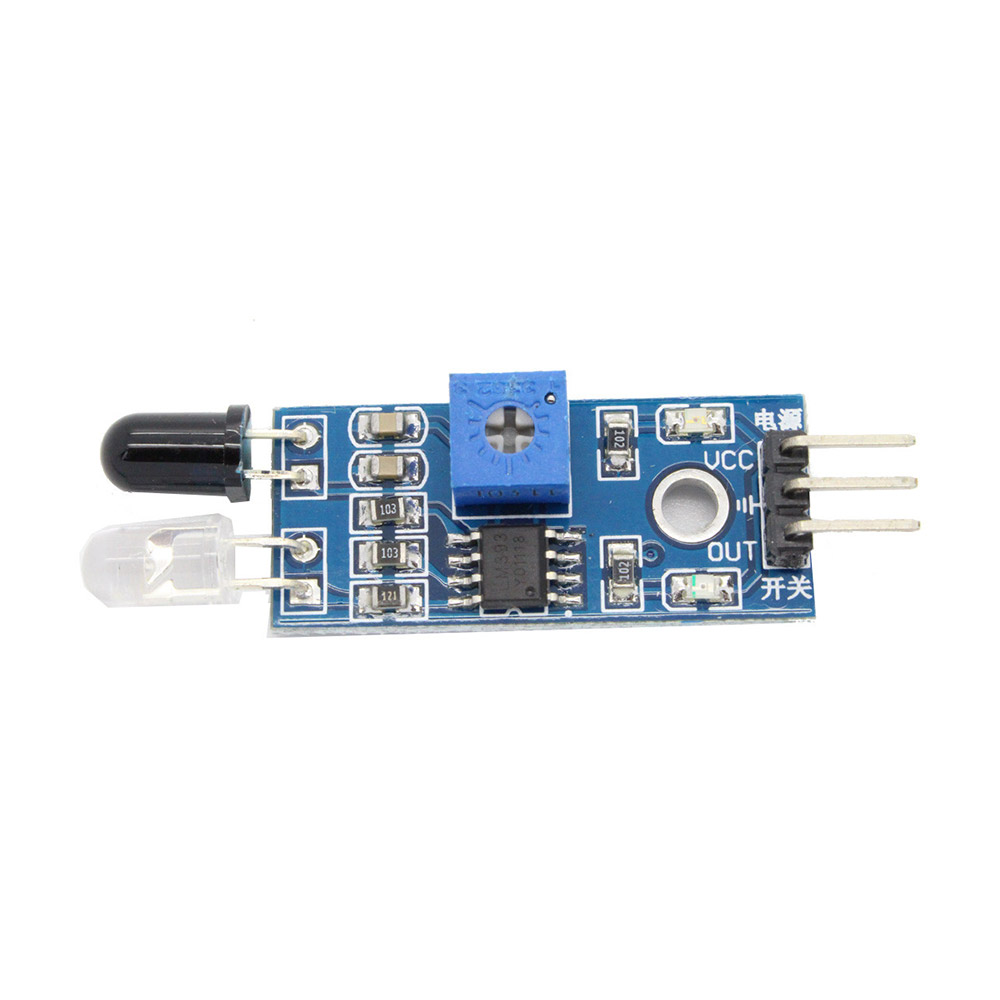

Infrarot-Sensor für Hinderniserkennung

Mit diesem fertig aufgebauten Modul können durch Infrarottechnik Kollisionen und Hindernisse erkannt werden. Angeschlossen an eine Microcontroller Plattform, z.B. Arduino, können Hindernisse durch das reflektierende Infrarotlicht zuverlässig als solche erkannt werden. Zwei sich auf dem Modul befindliche LEDs geben zusätzlich Auskunft  über den derzeitigen Zustand des Schaltpegels. Dieser kann folgende zwei Zustände annehmen: High = Hindernis erkannt - Low = kein Hindernis erkannt. Über ein Drehpotentiometer lässt sich darüber hinaus die Empfindlichkeit des Sensors eingestellt werden, welcher auf einer Entfernung von 3-30cm Hindernisse erkennen kann.

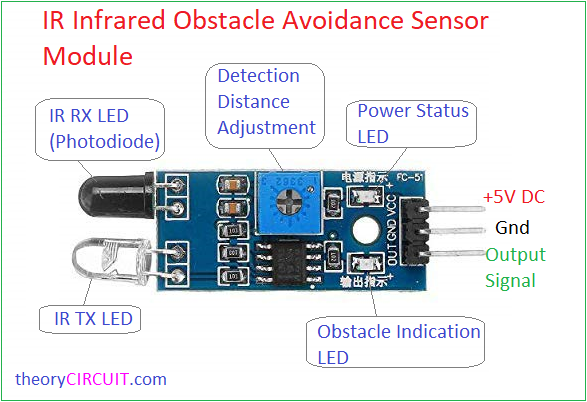

Pinbelegung Infrarot-Modul für Hinderniserkennung

Das Modul verfügt über eine abgewinkelte Stiftleiste mit insgesamt drei Pins. Diese sind wie folgt anzuschließen:

  • OUT: Schaltausgang
  • GND: Masseanschluss
  • VCC: Spannungsversorung +3,3V bis +5V

Anwendungsbeispiele

  • Hindernis-Erkennung
  • Linienfolger Roboter (Line Follower)
  • Zählerimpuls abtasten
  • Endschalter
  • Erkennung von reflektierendem Material

Details

  • Versorgungsspannung 3.3V-5V
  • Entfernung ca. 3-30cm
  • Empfindlichkeit über Poti einstellbar
  • Einfacher Anschluss
  • Schaltausgang zeigt Hinderniserkennung an an

Lieferumfang

  • 1 x fertig aufgebautes Modul wie abgebildet
Produktart: Infrarot-Sensor
Bewertungen lesen, schreiben und diskutieren... mehr
Kundenbewertungen für "IR Infrarot Sensor Hinderniserkennung Abstandssensor"
27.10.2023

Preis-Leistung ok

Ansprechschwelle ist zwar einstellbar, aber zwischen 10 und 30 cm Empfindlichkeit ein bischen wenig Stellweite am Poti. Ist der Sensor endlich eingestellt, funktioniert er einwandfrei. Einsatz an einem Zuglift einer Modellbahn zur Erkennung eines Hindernisses.

06.12.2021

Funktioniert

Klappt bei mir super, schnell einsatzbereit... Über die Haltbarkeit kann ich jetzt natürlich noch nichts sagen.

02.08.2020

Preis-Leistung super

IR Entfernungsmesser - Ich verwende ihn zur Überwachung des Schattenbahnhofs bei meiner Modellbahn. Sitzt über dem Gleis. Funktioniert auch bei Tageslichteinfall sehr gut. Gut einstellbar, so dass auch Flachwagen erkannt werden.

01.12.2019

IR Entfernungsmesseer

Ansprechschwelle ist einstellbar, funktioniert von etwa 5cm bis 15cm Entfernung. Super Leistung für den günstigen Preis

22.11.2017

Kleines Modul zum Experimentieren oder festem Einbau in eine Roboter-Plattform

Der Sensor eignet sich sehr gut zur Hinderniserkennung. Zwei Status -LEDs zeigen die jeweiligen Zustände optisch an. Durch die Bohrung kann das kleine Modul bequem auf einer entsprechenden Plattform montiert werden. Preis Leistung TOP !
