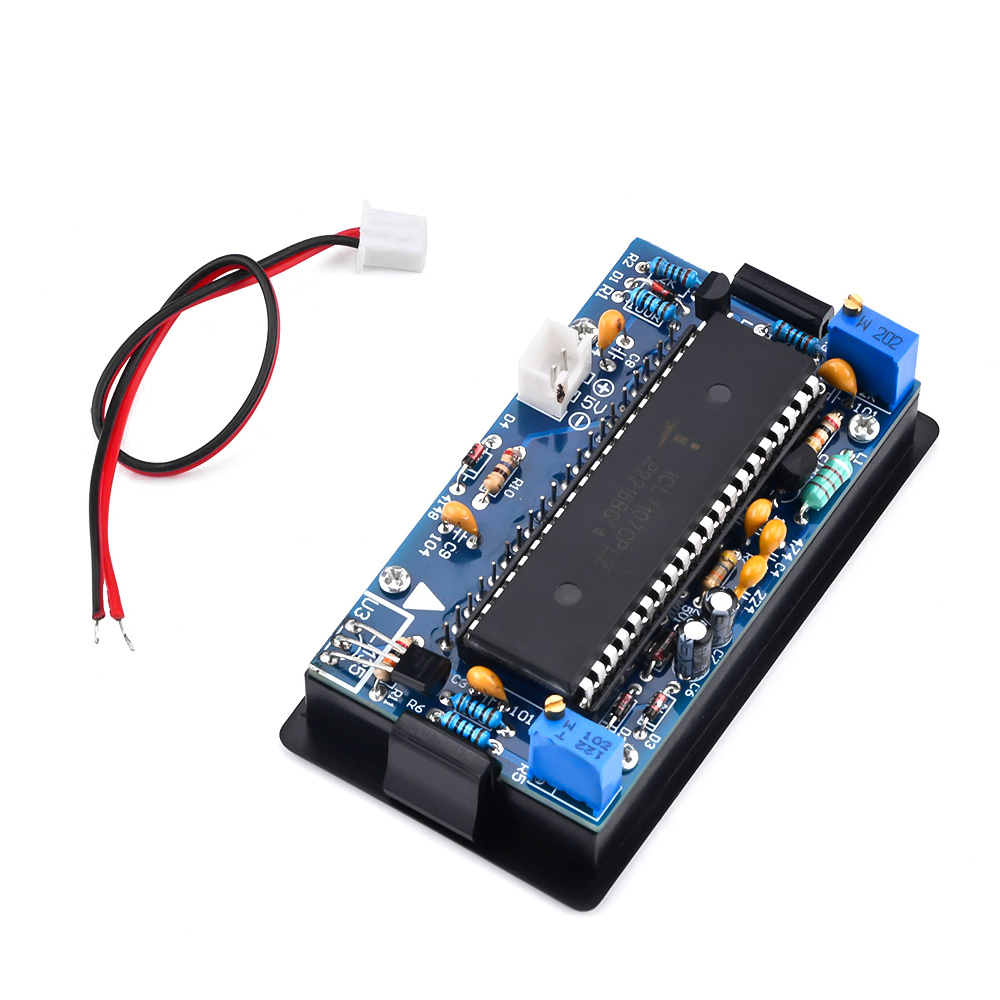

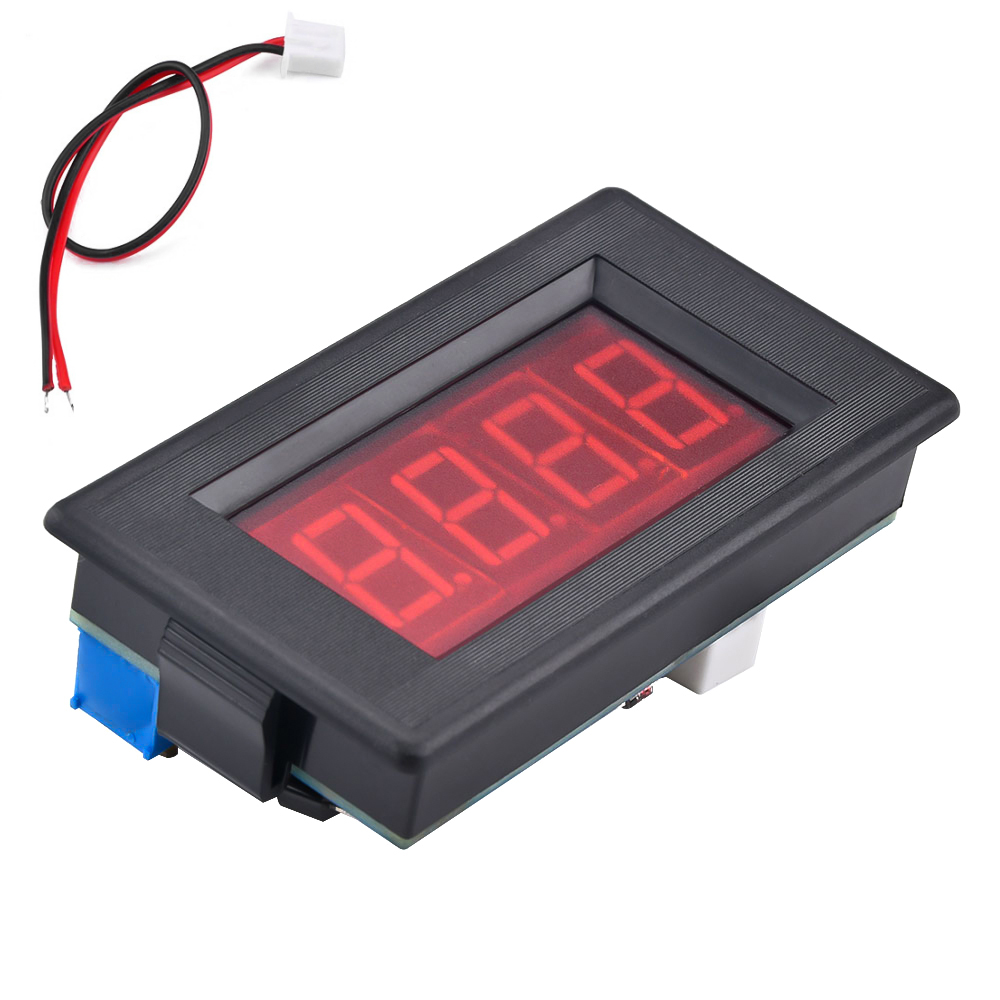

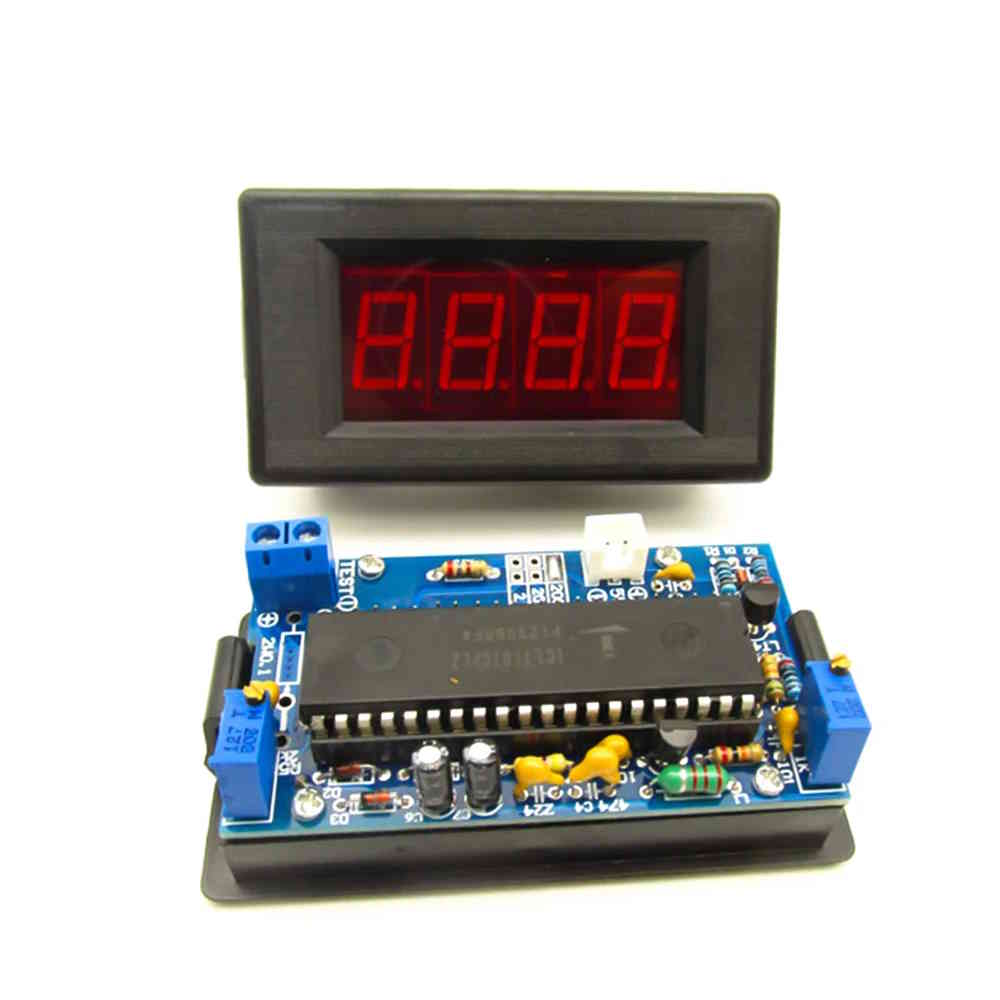

Das ICL7107 Voltmeter-Modul ist ein kompaktes, fertig montiertes Digitalvoltmeter zur präzisen Messung von Spannungen. Es eignet sich ideal für DIY-Projekte, Lernanwendungen und alltägliche Elektronikmessungen. Dank intuitivem Display und fortschrittlicher Störunterdrückung ist es zuverlässig und direkt einsatzbereit.
Funktionsweise:
Das Voltmeter misst Spannungen in drei wählbaren Bereichen: 0-2V, 0-20V und 0-200V. Bei Über- oder Unterspannung zeigt das Display eine „1“ oder „-1“ an, um anzuzeigen, dass der Messbereich überschritten wurde.

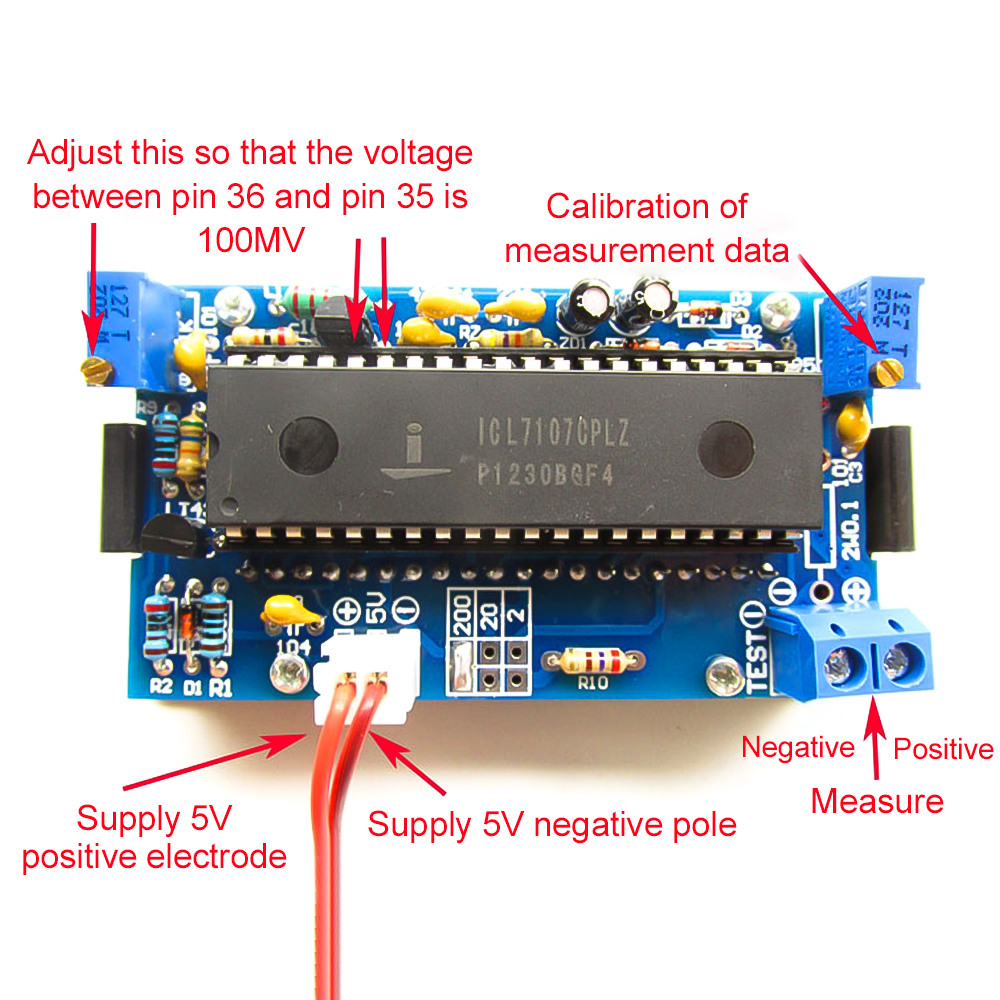

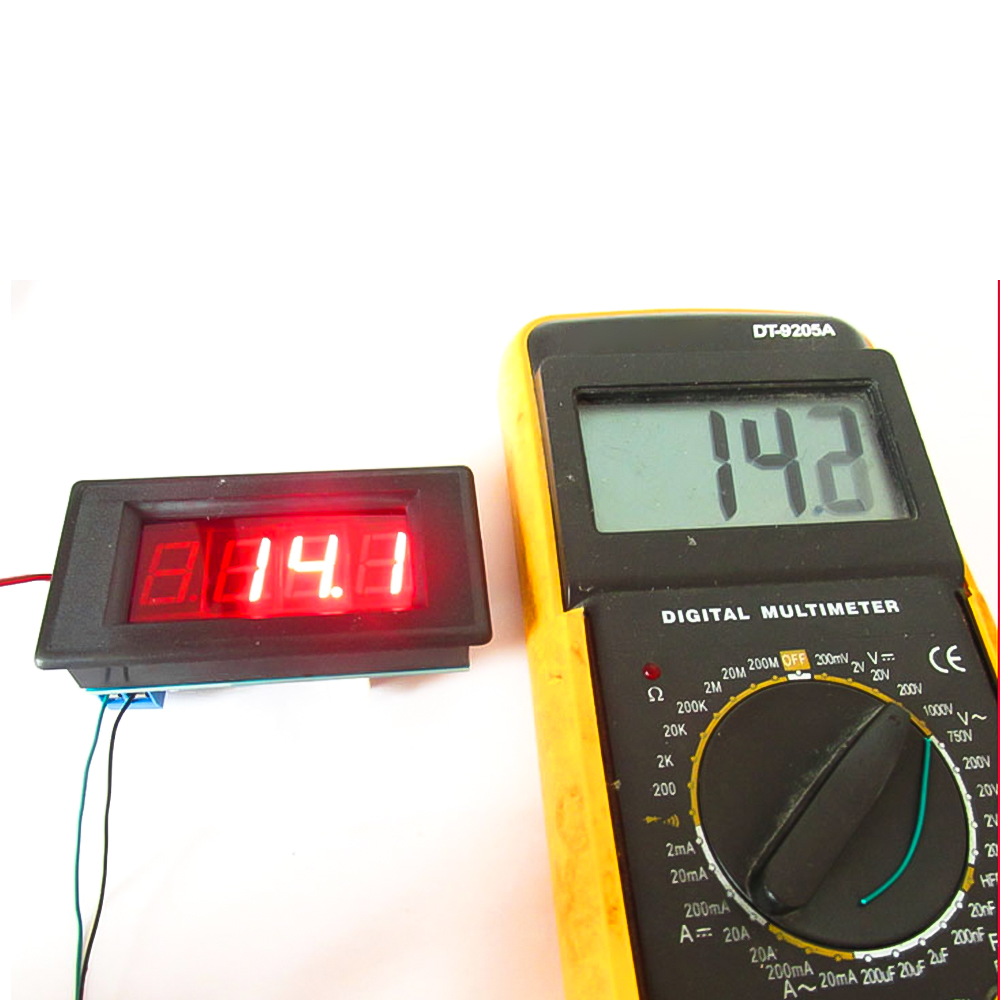

Zur Kalibrierung wird eine bekannte Referenzspannung angelegt und das Potentiometer so eingestellt, dass der angezeigte Wert mit dem Referenzwert übereinstimmt. Das Modul verfügt über einen integrierten Hochfrequenzfilter, der Störungen herausfiltert und für stabile Messungen sorgt.
Details
- Betriebsspannung: DC 5V
- Arbeitsstrom: 35mA
- Messbereiche:
- 0–2V (kleine Spannungen)
- 0–20V (mittlere Spannungen)
- 0–200V (hohe Spannungen)
- Anzeigefarbe: Rot
- Displaygröße: 51 × 24 mm
- Platinengröße: 70,6 × 39 mm
- Überbereichsanzeige: Zeigt 1 oder -1 bei Bereichsüberschreitung
- Kalibrierbar: Feinjustierung mittels Potentiometer für präzise Messungen
- Störunterdrückung: Effektive Filterung von Hochfrequenzstörungen
- Langlebigkeit: Hochwertige Materialien für lange Lebensdauer
Lieferumfang
- 1x ICL7107 Digitaler Voltmeter Modul 5V
Hersteller-Information: anzado GmbH, Römerstadt 2-4, 66121 Saarbrücken Deutschland, info@roboter-bausatz.de
Downloads
| Produktart: | Spannungswandler |
|---|---|
| Versorgungsspannung: | 5V |
