HX711 Gewichtssensor mit elektronischer Wägezelle 20kg

HX711 Gewichtssensor mit Elektronische Wägezelle 20kg
Menge Stückpreis
bis 4 3,24 €
ab 5 2,99 €
ab 20 2,89 €

inkl. MwSt. zzgl. Versandkosten

Sofort versandfertig, Lieferzeit ca. 1-3 Werktage

  • RBS15859
Dieses Set bestehend aus dem HX711 Sensor und einer Wägezelle für bis zu 20KG... mehr

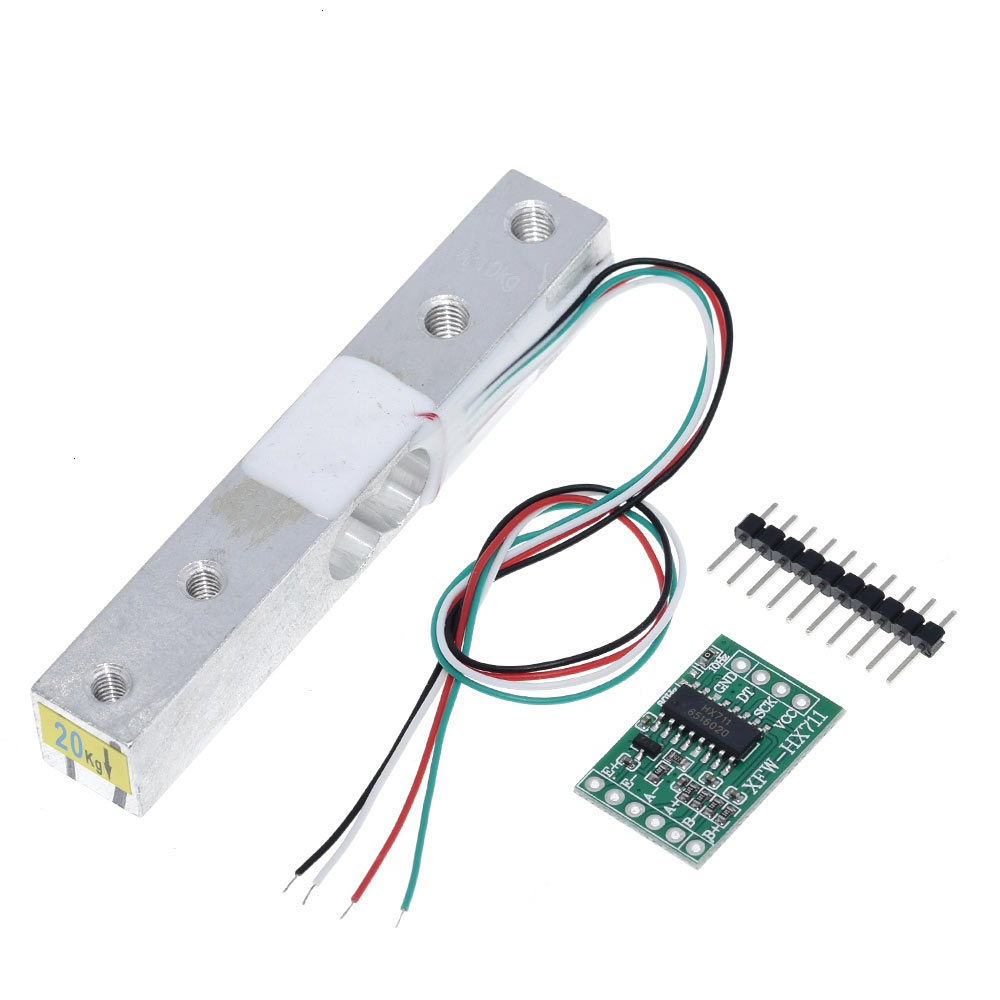

Dieses Set bestehend aus dem HX711 Sensor und einer Wägezelle für bis zu 20KG eignet sich für präzise Waagen in Microcontroller-Projekten wie z. B. Arduino und Raspberry Pi.

Das HX711 Modul ist ein hochpräziser Gewichtssensor, der zur Messung von Gewicht und Druck eingesetzt werden kann. Der Sensor ist mit einem 24-Bit-Analog-Digital-Umsetzer (ADC) ausgestattet, der eine hohe Auflösung und Genauigkeit bietet.

Das Modul ist mit einem Display ausgestattet, das die gemessenen Werte in Echtzeit anzeigt, so dass der Benutzer sofortige Rückmeldungen erhält. Das Display ist einfach zu bedienen und zeigt die Messwerte in einem leicht lesbaren Format an.

Das HX711 Modul kann mit einer Vielzahl von Gewichtssensoren verwendet werden, darunter Wägezellen, Dehnungsmessstreifen und andere Drucksensoren. Es eignet sich ideal für die Integration in elektronische Waagen und andere Gewichtsmessgeräte.

Die Kommunikation mit dem HX711 erfolgt über eine serielle Schnittstelle (z. B. SPI oder I2C), was die Integration in verschiedene Mikrocontrollerplattformen erleichtert. Der Sensor bietet auch eine Tare-Funktion, um das Gewicht der Wägezelle selbst zu kompensieren und nur die Veränderungen des aufgelegten Gewichts zu messen.

Die mitgelieferte Wägezelle kann bis zu 20 kg Druck in ein elektrisches Signal übersetzen. Sie misst den elektrischen Widerstand, der sich proportional zur Belastung anpasst.

HX711 Anschluss mit Arduino

  • GND -> GND
  • DT -> A1
  • SCK -> A0
  • VCC -> 5V

Details

  • Versorgungsspannung: 2,6 V ~ 5,25 V
  • Stromverbrauch: < 1,5 mA
  • Schnittstelle: Seriell; 2-Draht
  • Auflösung: 24 Bit
  • Abmessungen PCB: 34 x 20 x 2.8mm
  • Abmessungen Wägezelle: 80 x 12,7 x 12,7 mm
  • Kabellänge: ca. 25 cm
  • Messbereich: bis 20 kg
  • Genauigkeit der Wägezelle: ±0,05% F.S/3Min

Lieferumfang

  • 1x HX711 Gewichtssensor
  • 1x Wägezelle
Produktart: Gewichtssensor
Bewertungen lesen, schreiben und diskutieren... mehr
Kundenbewertungen für "HX711 Gewichtssensor mit elektronischer Wägezelle 20kg"
02.04.2024

Soweit gut.

Leider kann die Platine nur 10hz abfragen. Um 80hz abzufragen muß man den IC ablösen und darunter eine Leiterbahnen durchtrennen.

28.01.2024

Es war sehr gut

Einwandfrei ok

Bewertung schreiben
Bewertungen werden nach Überprüfung freigeschaltet.

Die mit einem * markierten Felder sind Pflichtfelder.

Hilfreiche Dokumente und Downloads
Dokumente & Downloads für HX711 Gewichtssensor mit elektronischer Wägezelle 20kg
Datenblatt HX711
PDF
Datenblatt Wägezelle
PDF
