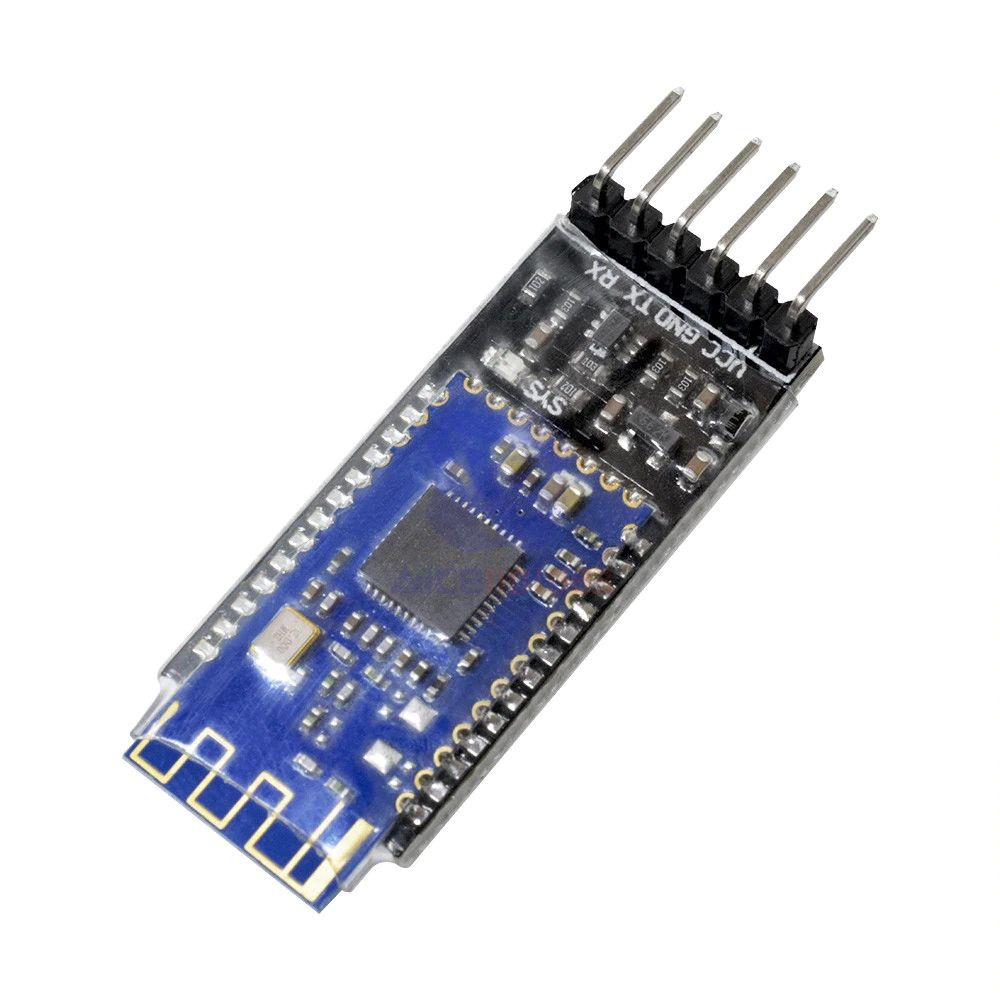

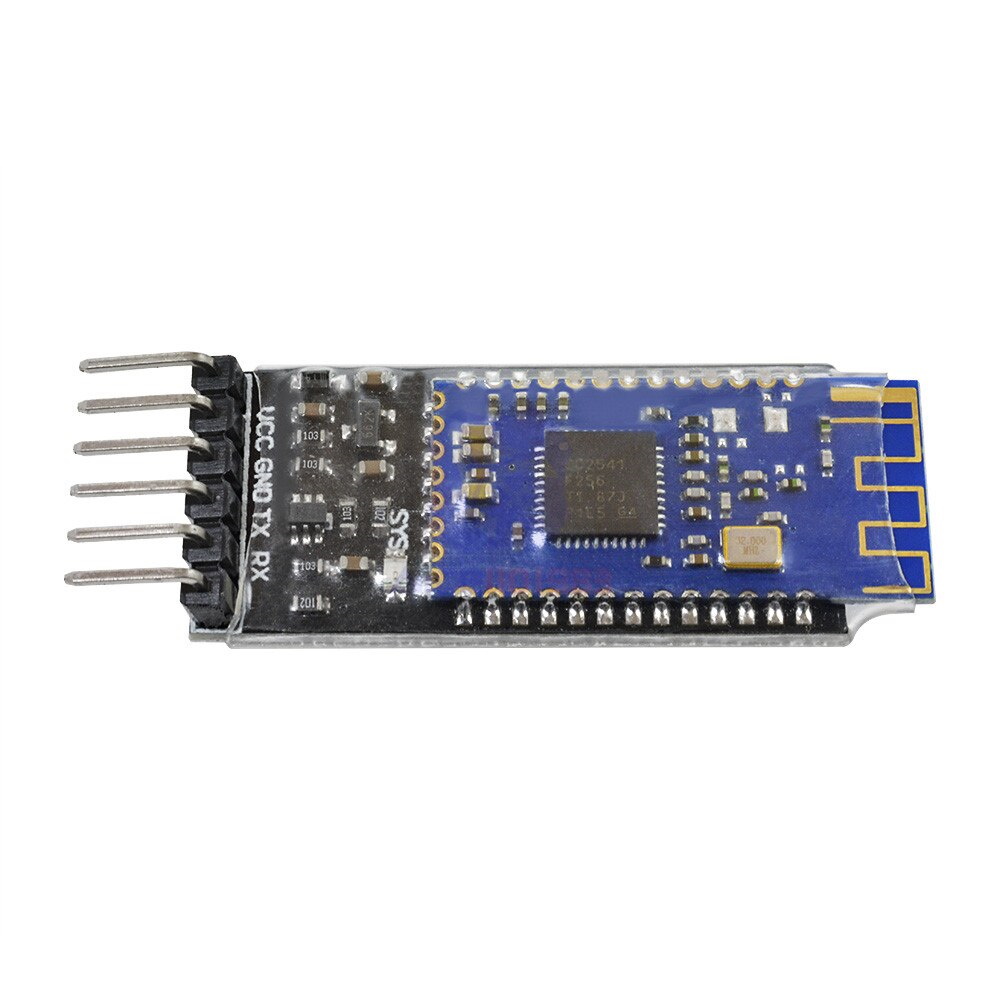

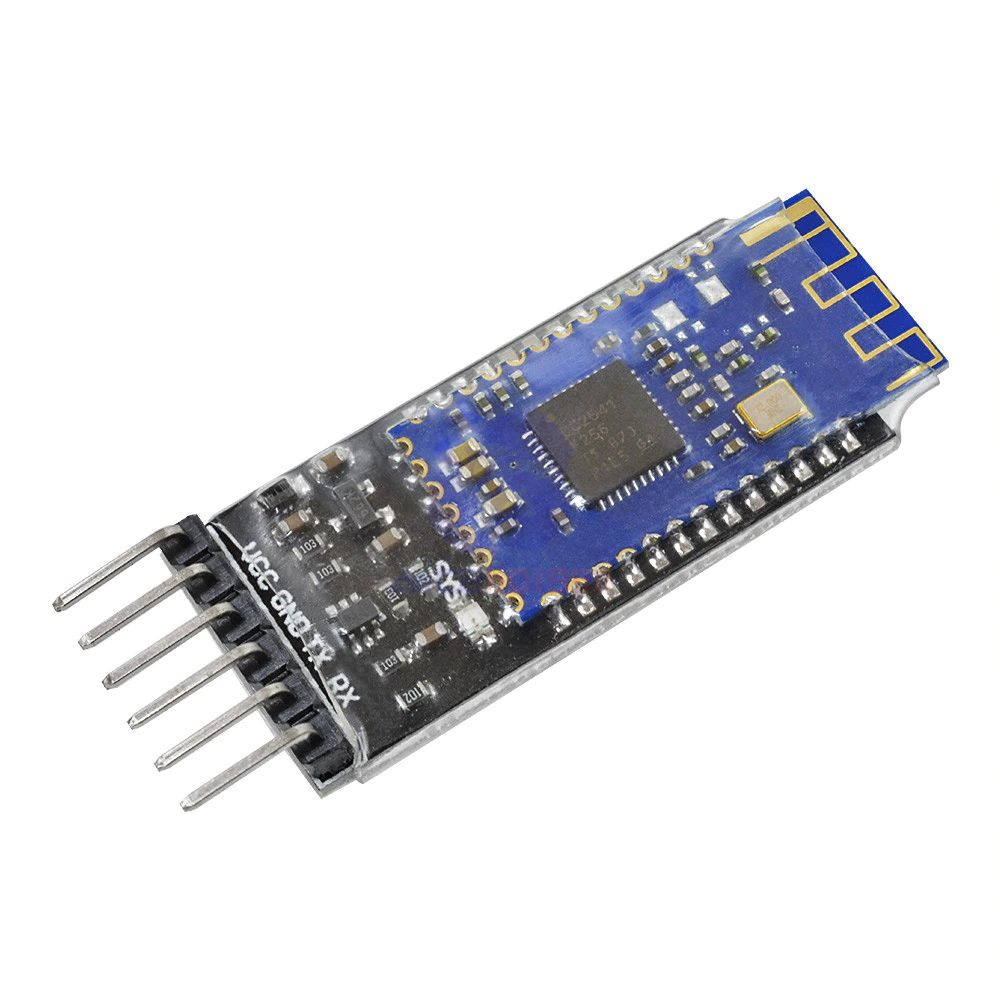

HM-10 BLE Bluetooth 4.0 Modul für iOS und Android CC2541

Menge Stückpreis
bis 4 10,95 €
ab 5 10,49 €
ab 20 9,59 €

inkl. MwSt. zzgl. Versandkosten

Sofort versandfertig, Lieferzeit ca. 1-3 Werktage

  • RBS13846
Das HM-10 BLE Bluetooth 4.0 Modul eignet sich ideal für DIY-Elektronik, IoT und... mehr

Das HM-10 BLE Bluetooth 4.0 Modul eignet sich ideal für DIY-Elektronik, IoT und Robotik-Projekte mit einem Arduino, Raspberry Pi oder anderen Microcontrollern. Das HM-10 Modul ermöglicht es Ihnen einen Microcontroller mit vielen verschiedenen Geräten über Bluetooth zu koppeln und serielle Daten in beide Richtungen zu übertragen.

Das HM-10 Bluetooth Modul ist mit einem CC2541 Chip ausgestattet und funktioniert unter iOS und Android. Durch sehr niedrige Stromaufnahme eignet sich das HM-10 Bluetooth Modul besonders für mobile Projekte wie z. B. ferngesteuerte Roboter wie dem beliebten OTTO DIY Open Source Projekt.

Das Modul ist sehr leicht zu bedienen und lässt sich über AT-Befehle programmieren. Eine vollstände Liste aller AT-Befehle erhalten Sie mit dem AT-Befehl AT+HELP.

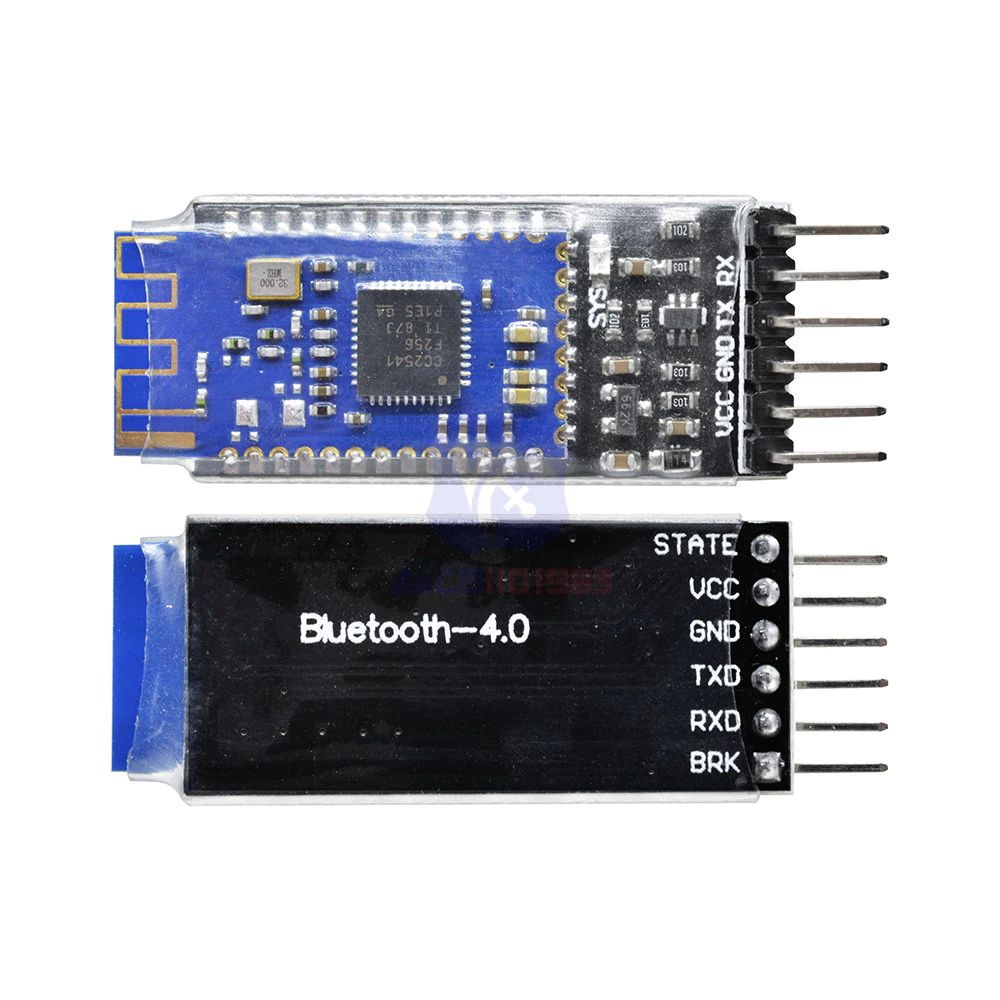

Pinbelegung am Arduino:

  • GND - GND (Masse)
  • VCC - 3.3V / 5V
  • TX - Pin 0 (RX)
  • RX - Pin 1 (TX)

Details

  • IC: CC2541
  • Betriebsspannung: 3,6V-6V
  • Logikpegel: 3.3V
  • Abmessungen: 43x15mm
  • Gewicht: 4g
  • Eingebaute PCB-Antenne
  • Ultra-Low Standby-Stromverbrauch: 90uA - 400uA
  • Stromverbrauch: Senden 15mA, Empfangen 8,5mA
  • Schnittstelle: Seriell RX,TX und Bluetooth 4.0 BLE
  • Konfiguration über AT-Befehle (Name, Pin, Baud-Rate, Master/Slave-Modus ect.)

Lieferumfang

  • 1x HM-10 Bluetooth Modul wie abgebildet
Bewertungen lesen, schreiben und diskutieren... mehr
Kundenbewertungen für "HM-10 BLE Bluetooth 4.0 Modul für iOS und Android CC2541"
16.10.2023

Der Support ist gut, die Ware auch.

Alles super, gerne wieder

29.06.2022

Wie immer: Beste Qualität

Mein bevorzugter Lieferant !

Bewertung schreiben
Bewertungen werden nach Überprüfung freigeschaltet.

Die mit einem * markierten Felder sind Pflichtfelder.

Hilfreiche Dokumente und Downloads
Dokumente & Downloads für HM-10 BLE Bluetooth 4.0 Modul für iOS und Android CC2541
CC2541 Datenblatt
PDF
HM-10 Datenblatt
PDF
HM-10 Datenblatt
PDF
HM-10 Bedienungsanleitung (Arduino)
PDF
-10%
10 Stück Aktiver Buzzer 3,3V-5V 10 Stück Aktiver Buzzer 3,3V-5V
Inhalt 10 Stück (0,22 € / 1 Stück)
ab 2,24 € 2,49 €
-10%
ESP8266 ESP-01S WiFi Modul ESP8266 ESP-01S WiFi Modul
ab 2,66 € 2,95 €
50 Stk
50 Miniatur Drucktaster / Tastschalter 6x6x4,3mm 50 Miniatur Drucktaster / Tastschalter 6x6x4,3mm
Inhalt 50 Stück (0,01 € / 1 Stück)
ab 0,59 €
BUNDLE
UNO R3 Gehäuse UNO R3 Gehäuse
ab 0,83 €
-10%
BLE4.0 Bluetooth Modul BLE4.0 Bluetooth Modul
ab 2,69 € 2,99 €
UNO R3 Gehäuse UNO R3 Gehäuse
ab 0,83 €
-10%
ESP8266 ESP-01S WiFi Modul ESP8266 ESP-01S WiFi Modul
ab 2,66 € 2,95 €
BUNDLE
MP3 Audiomodul MP3 Audiomodul
ab 1,65 €
10x Laser Diode Modul 4.5V Punkt Rot 10x Laser Diode Modul 4.5V Punkt Rot
Inhalt 10 Stück (0,22 € / 1 Stück)
ab 2,15 €
-10%
10 Stück Aktiver Buzzer 3,3V-5V 10 Stück Aktiver Buzzer 3,3V-5V
Inhalt 10 Stück (0,22 € / 1 Stück)
ab 2,24 € 2,49 €
-10%
BLE4.0 Bluetooth Modul BLE4.0 Bluetooth Modul
ab 2,69 € 2,99 €
-10%
-30%
-20%
Zuletzt angesehen
Artikelfragen 1
Lesen Sie von weiteren Kunden gestellte Fragen zu diesem Artikel mehr

Frage Stellen

Mit * gekennzeichnete Felder sind Pflichtfelder.

Beantwortete Fragen

Frage von Gernot S*** , Datum: 06.12.2023

Funktioniert bei dem Modul der State Ausgang (ext. LED)

Antwort des Shopbetreibers

 Ja, bei dem HM-10 BLE Bluetooth 4.0 Modul gibt es einen sogenannten State-Ausgang (externen LED-Ausgang). Dieser Ausgang kann genutzt werden, um den aktuellen Zustand des Moduls anzuzeigen. Wenn das Modul mit einem Gerät verbunden ist, leuchtet die LED normalerweise konstant. Im nicht verbundenen Zustand blinkt die LED normalerweise oder zeigt einen anderen Zustand an, je nach Konfiguration.

Die Pinbelegung am Arduino, die Sie bereits bereitgestellt haben, zeigt die Verbindung des HM-10 Moduls mit dem Arduino. Beachten Sie, dass die externe LED an diesem State-Ausgang angeschlossen werden kann, um den Status des Moduls zu visualisieren. Sie können diesen Ausgang in Ihrem Arduino-Code programmieren, um die LED entsprechend zu steuern und den Status des Moduls zu überwachen.

Mit freundlichen Grüßen
roboter-bausatz
