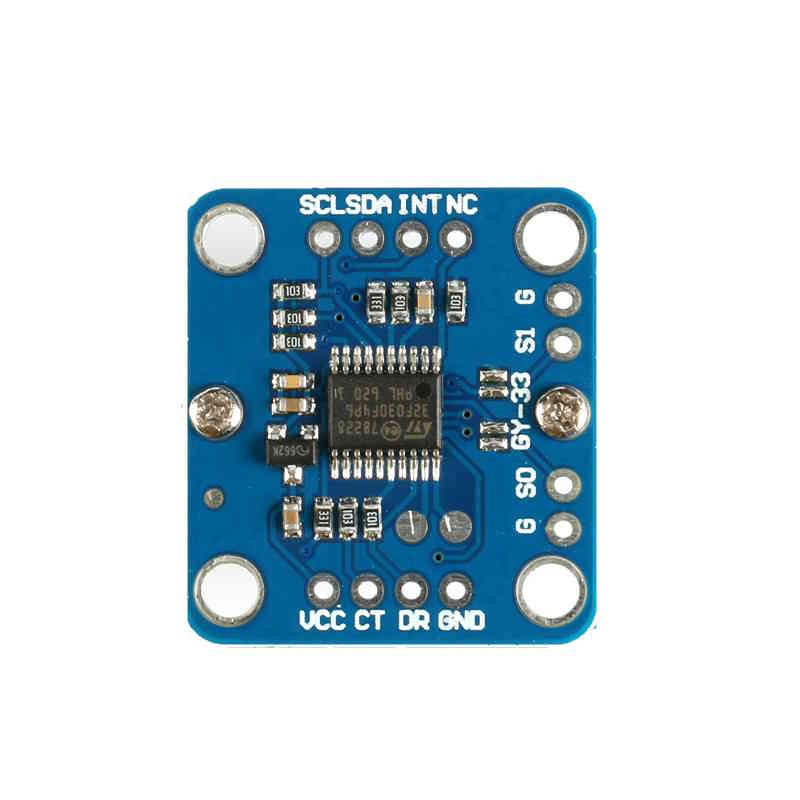

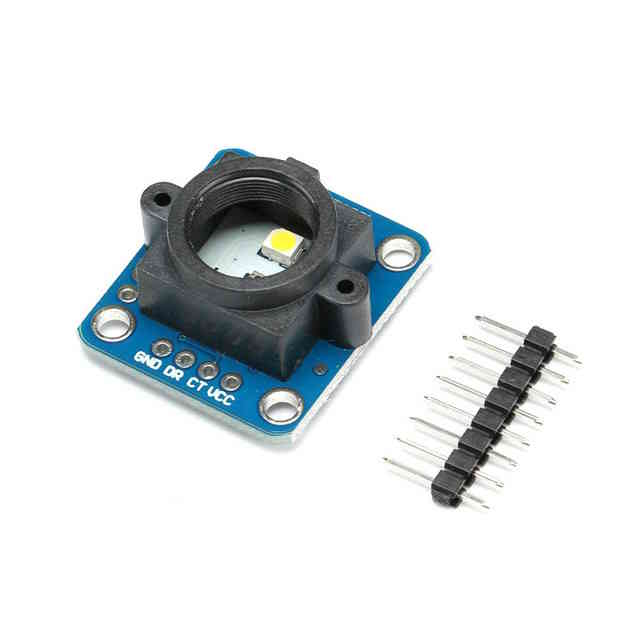

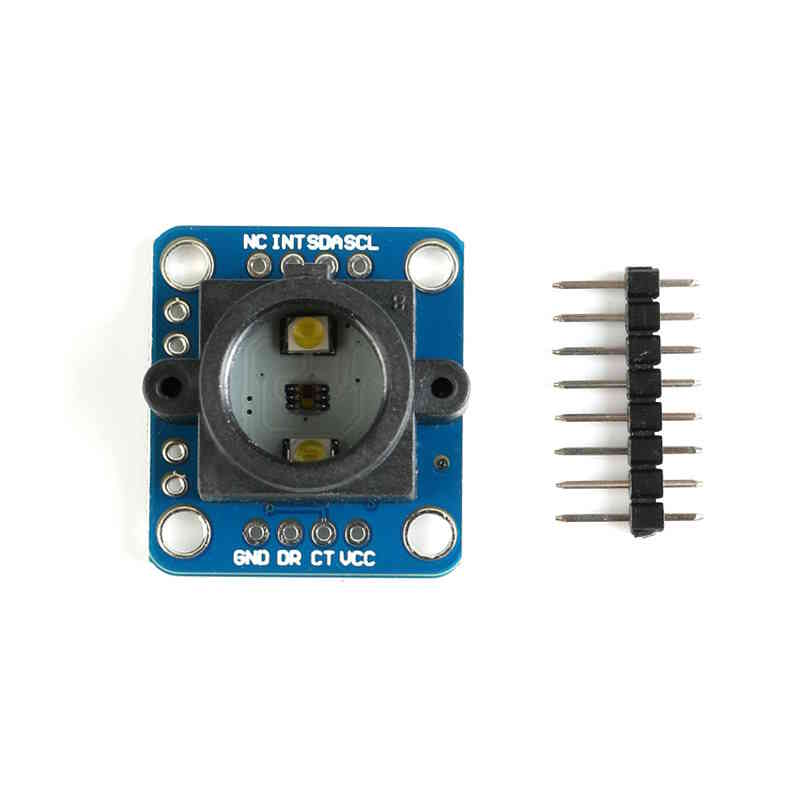

Der GY-33 ist ein preisgünstiges Farberkennungssensor-Modul. Er arbeitet mit einer Spannung von 3-5 Volt, hat einen niedrigen Stromverbrauch, eine kleine Größe und ist einfach zu installieren. Es eignet sich ideal für Arduino, ESP32 und Raspberry Pi Projekte.
Funktionsweise
Das Funktionsprinzip besteht darin, dass die Beleuchtungs-LED Licht aussendet und nachdem das zu messende Objekt beleuchtet wurde, das Rücklicht durch den Filter den RGB-Verhältniswert erfasst und die Farbe entsprechend dem RGB-Verhältniswert erkannt wird.
Datenauswertung
Dieses Modul hat zwei Möglichkeiten, Daten zu lesen: seriell UART (TTL-Pegel) oder IIC (2 Leitungen). Die Baudrate des seriellen Ports beträgt 9600bps und 115200bps und kann konfiguriert werden. Es gibt zwei Modi für kontinuierliche und abgefragte Ausgabe, und die Einstellungen können nach dem Ausschalten gespeichert werden.
Es gibt sieben einfache Farberkennungen, für die keine RGB-Werte berechnet werden müssen.
Das Modul kann sich an verschiedene Arbeitsumgebungen anpassen und mit Einplatinencomputern und Computern verbunden werden.
Das Modul kann auch einen separaten Sensorchip-Betriebsmodus einstellen. Als einfaches Sensor-Modul nimmt der MCU nicht am Datenverarbeitungsprozess teil. Schematic und interne Mikrocontroller-Quellcode werden nicht bereitgestellt.
Die TCS34725-Daten können vom internen MCU gelesen werden und das RGB wird direkt nach der Berechnung des MCU ausgegeben. Das interne Weißabgleichprogramm unterstützt serielle/IIC-Lesungen.
