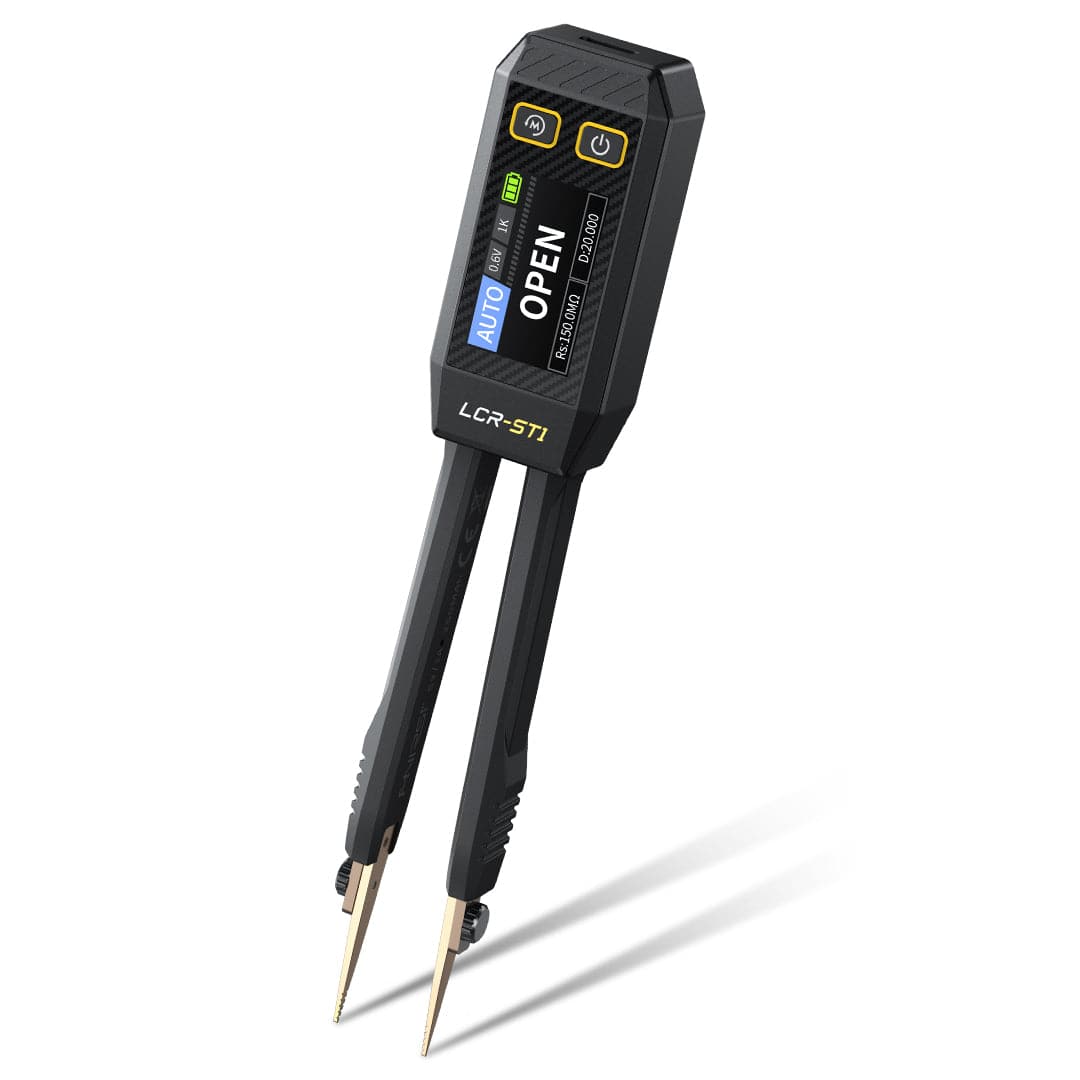

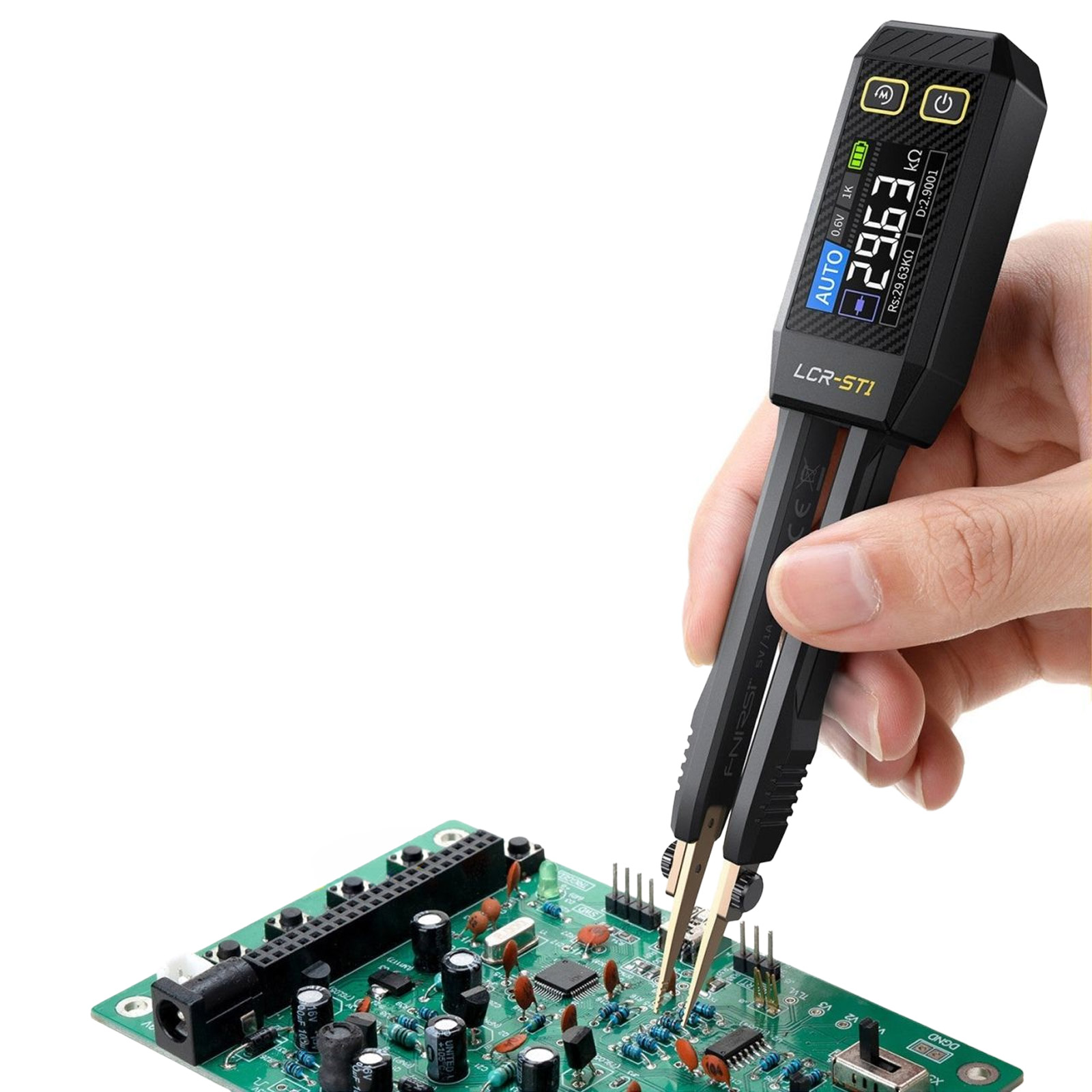

Der FNIRSI LCR-ST1 ist ein handliches Messwerkzeug zum Prüfen passiver Bauteile direkt auf der Platine oder im Bauteilelager. Die Pinzetten-Bauform ermöglicht das gleichzeitige Greifen und Messen von SMD-Widerständen, Kondensatoren und Induktivitäten ab 0402-Bauform. Das Gerät erkennt den Bauteiltyp automatisch und zeigt den Messwert ohne manuelles Umschalten an.

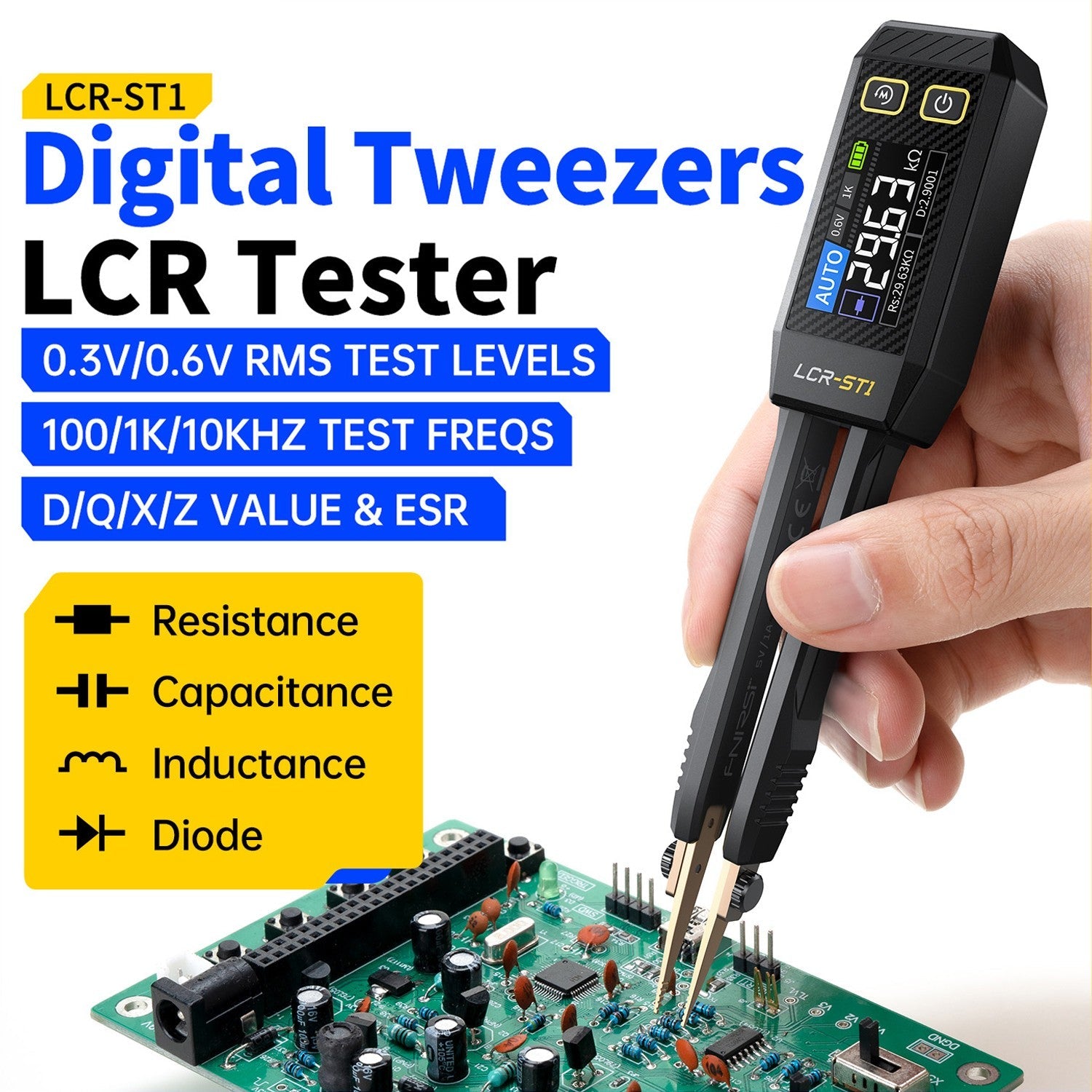

Messbereich und Genauigkeit
Der LCR-ST1 deckt folgende Bereiche ab:
Widerstand: 0,1 Ω bis 100 MΩ (Genauigkeit ±0,5 % für R > 10 Ω)
Kapazität: 0,1 pF bis 100 mF (Genauigkeit ±1 % für C > 100 pF)
Induktivität: 0,1 µH bis 100 H (Genauigkeit ±2 % für L > 10 µH)
ESR: 0,01 Ω bis 100 Ω (typisch für Elektrolytkondensatoren)
Die Nullabgleich-Funktion (Zero-Offset) kompensiert Leitungs- und Kontaktwiderstände der Messspitzen, was besonders bei kleinen Widerständen und ESR-Messungen relevant ist.

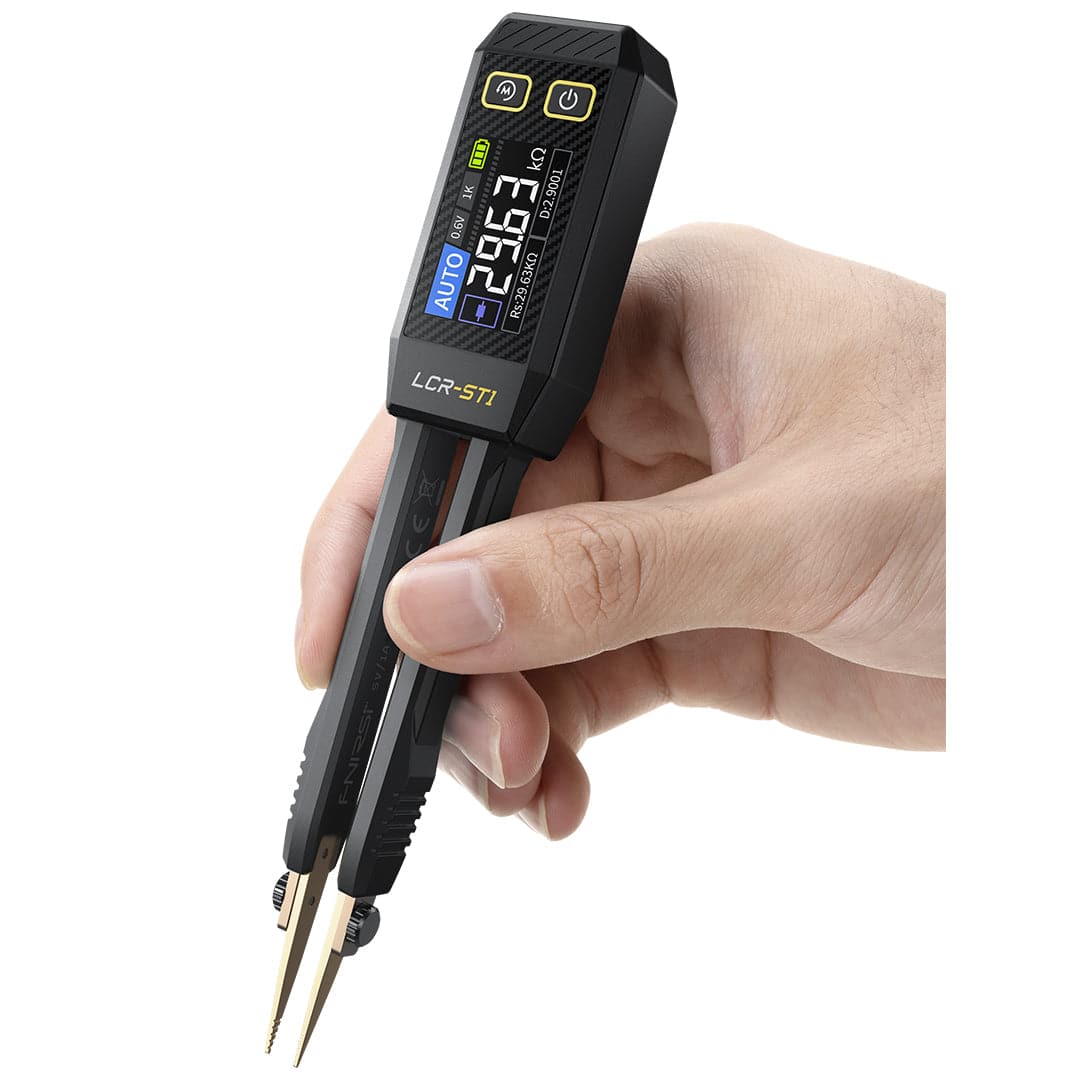

Display und Bedienung
Das 1,14-Zoll-IPS-Farbdisplay zeigt Messwerte gut ablesbar an. Bei Halbleitern (Dioden, Transistoren) werden Durchlassspannung bzw. Pin-Belegung angezeigt. Die automatische Abschaltung nach Inaktivität verlängert die Akkulaufzeit. Bedient wird das Gerät über einen einzigen Taster – langes Drücken für Ein/Aus, kurzes Drücken für Nullabgleich.

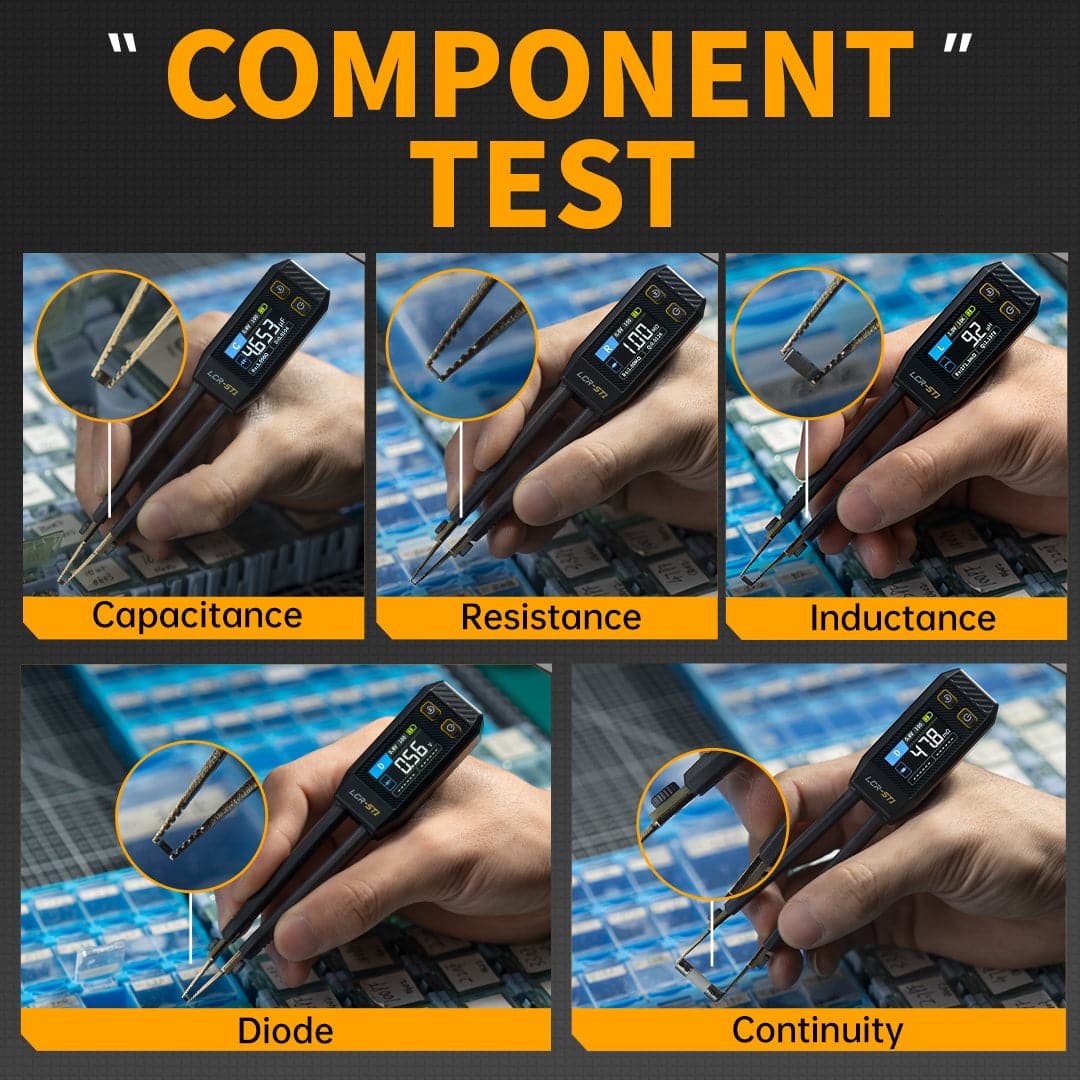

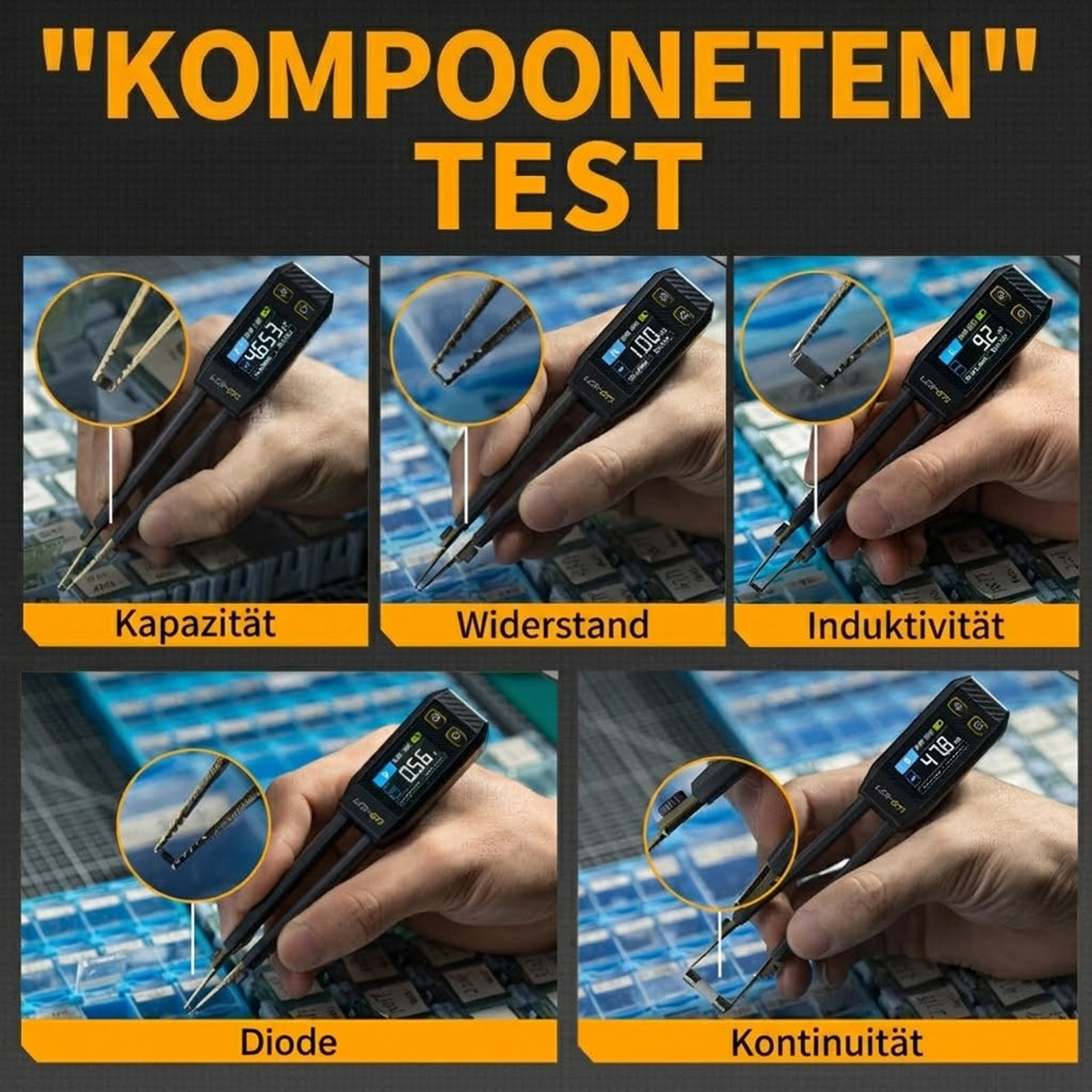

Typische Anwendungen
Qualitätsprüfung von Kondensatoren: ESR-Messung zur Beurteilung von Elektrolytkondensatoren in Schaltnetzteilen
Bauteilsortierung: Schnelles Durchmessen von Widerständen und Kondensatoren ohne Farbcode-Lesung
Reparatur und Fehlersuche: Messen von Bauteilen direkt auf der Platine (bei stromloser Schaltung)
SMD-Prototyping: Verifizieren von handgelöteten SMD-Bauteilen vor Inbetriebnahme

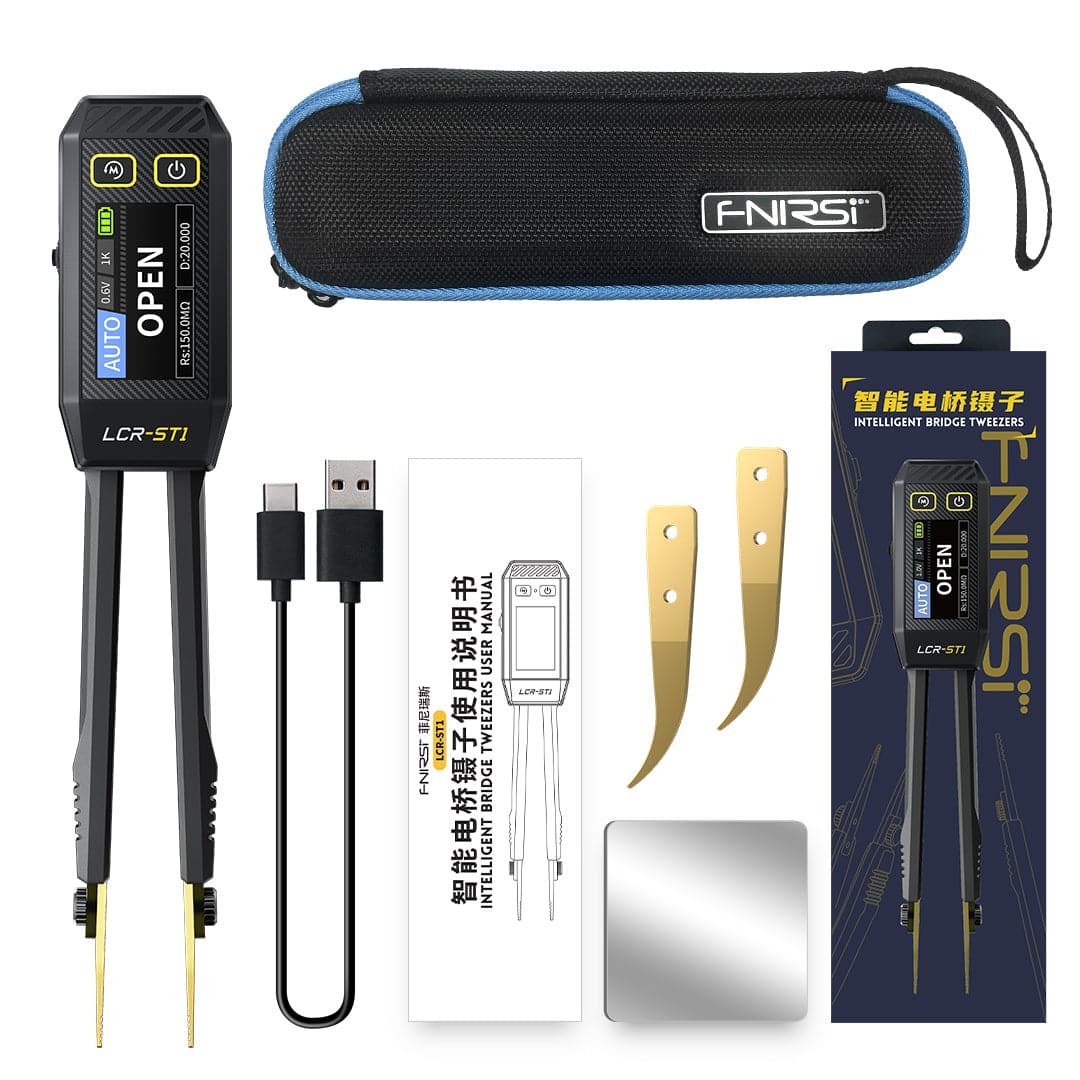

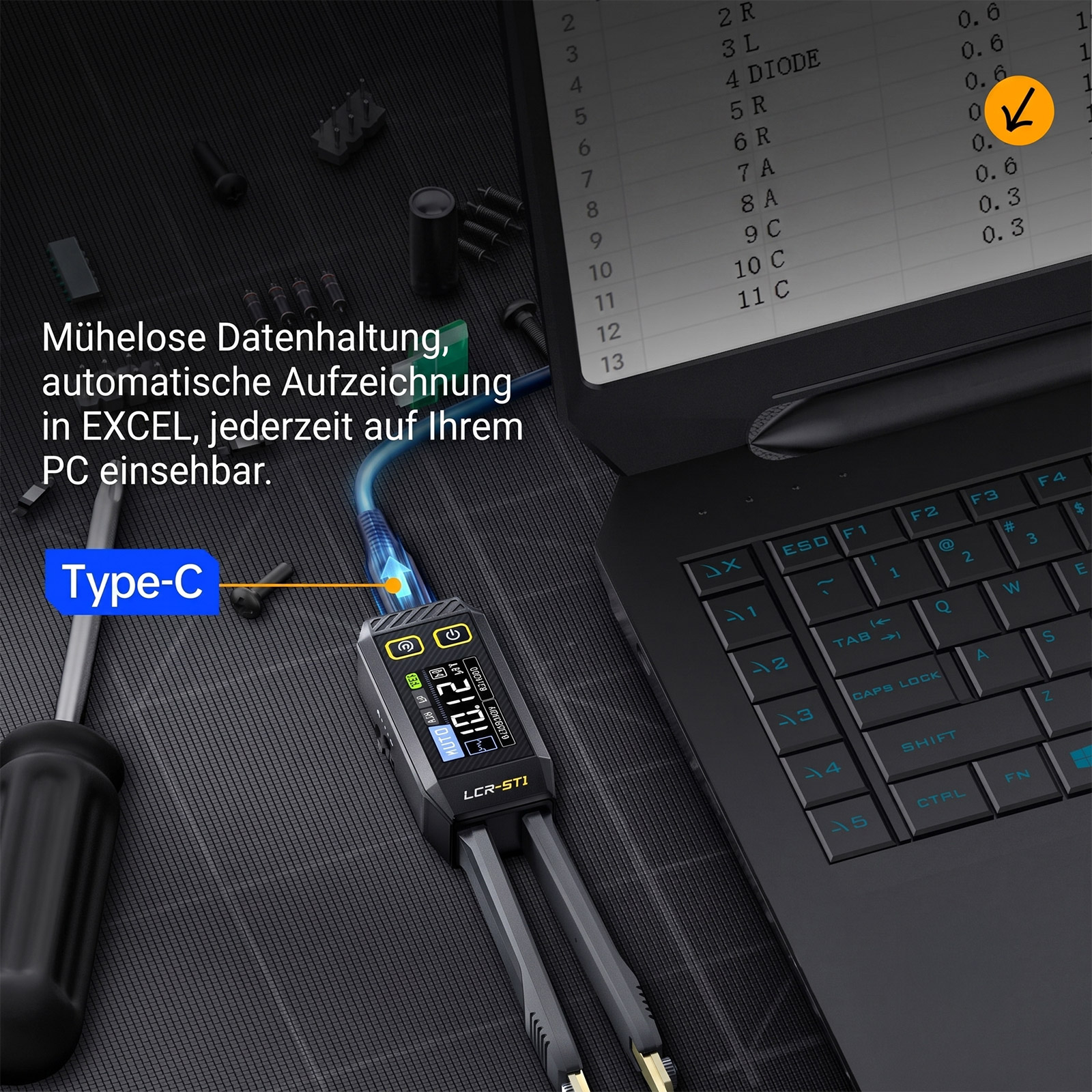

Stromversorgung und Abmessungen

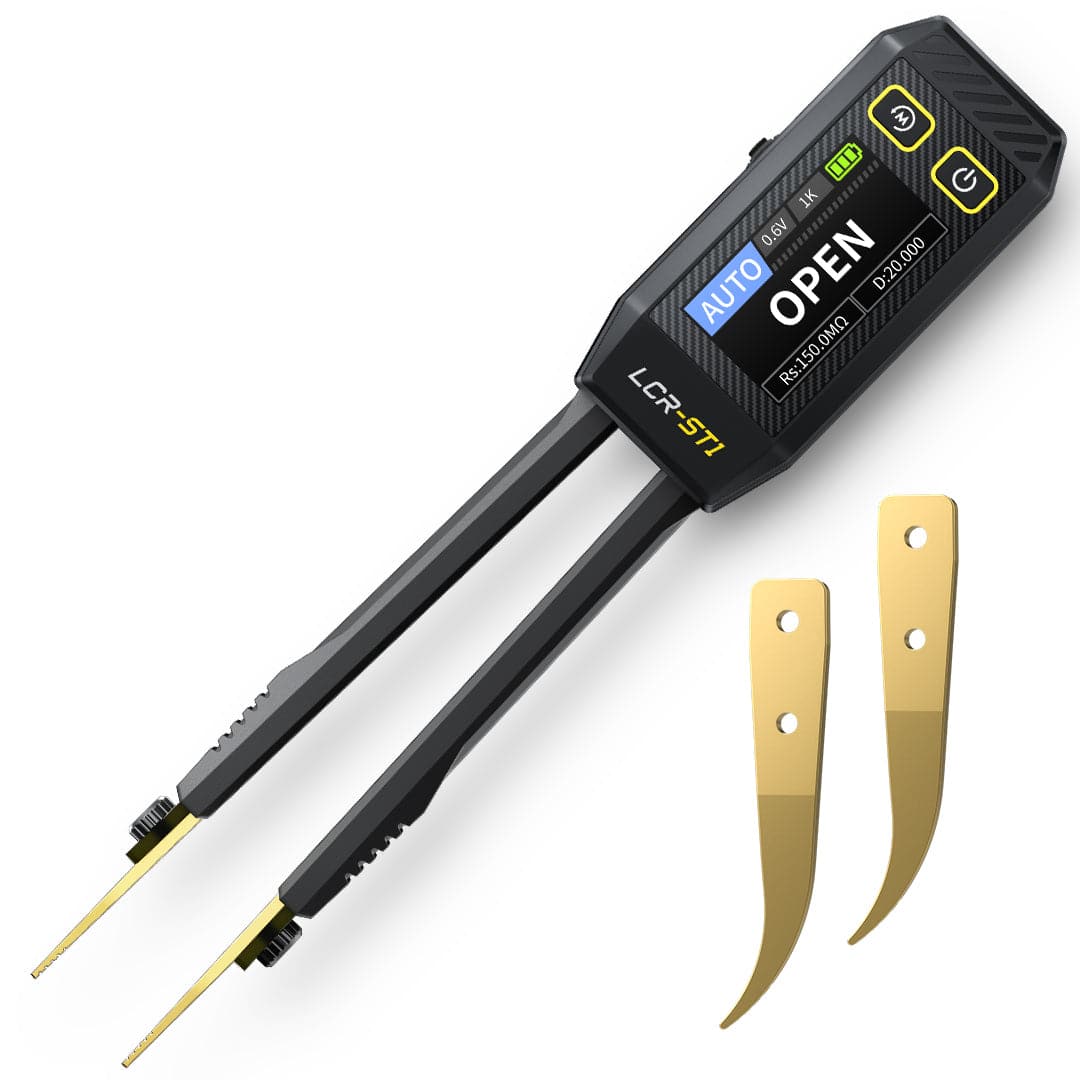

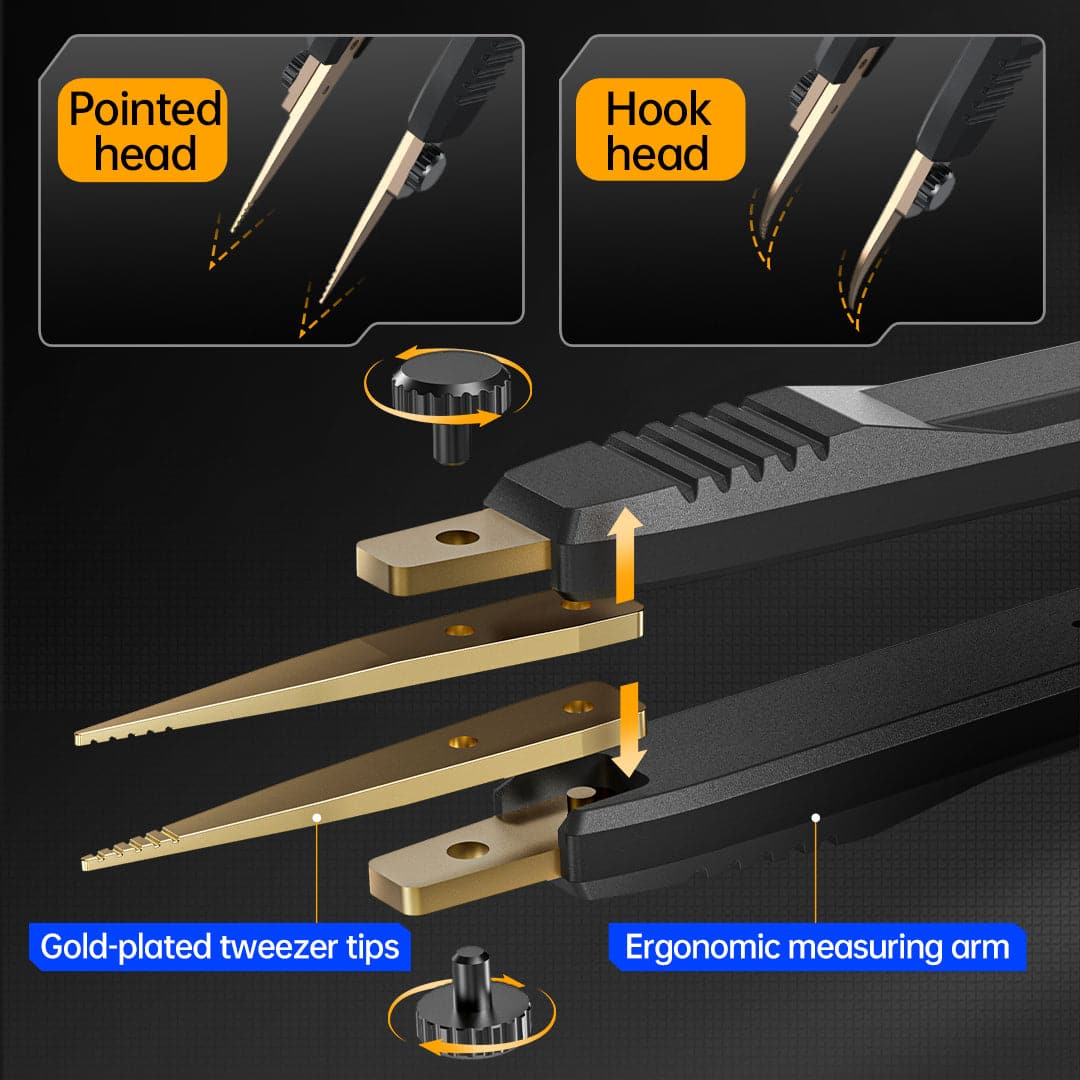

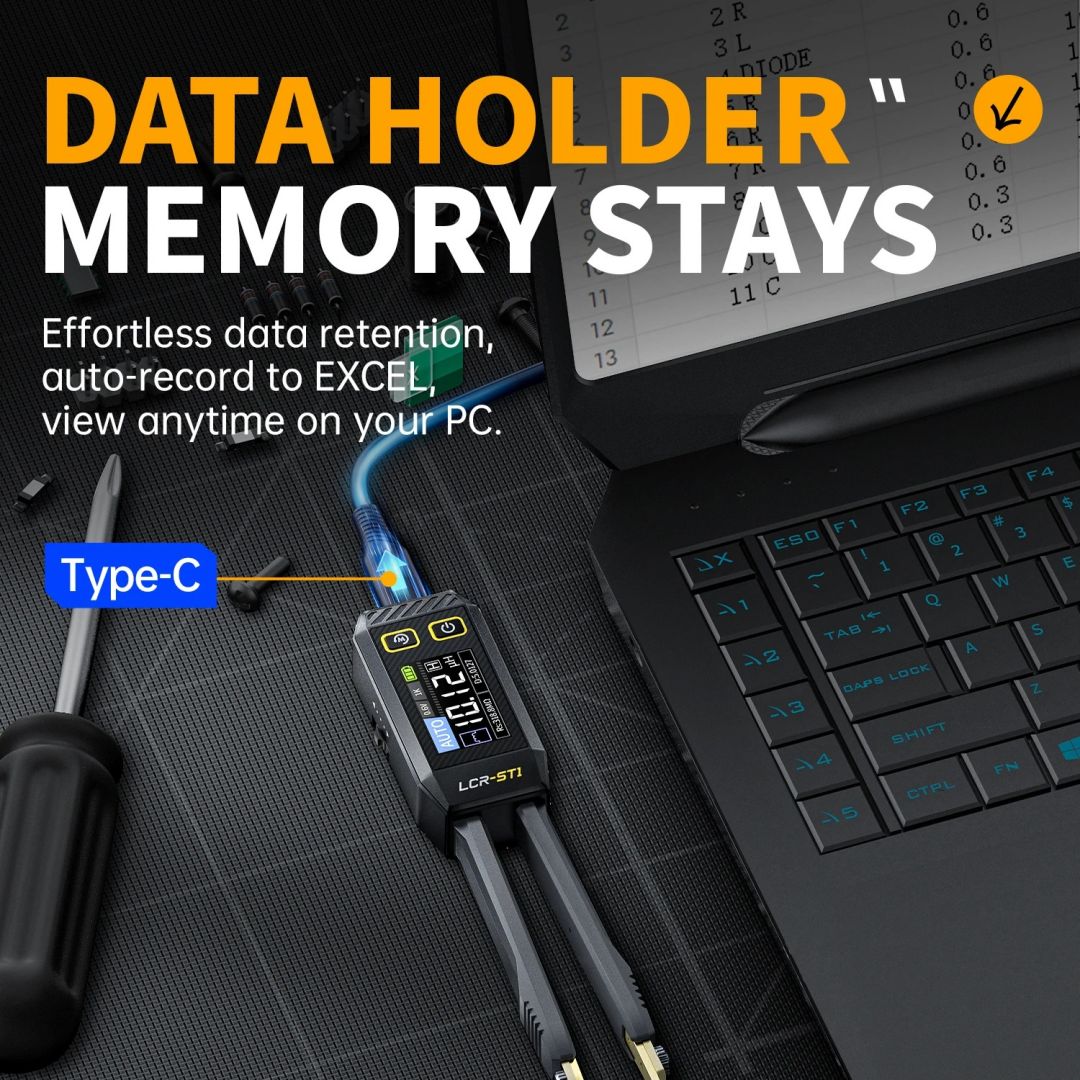

Der integrierte 500-mAh-Li-Ion-Akku wird über USB-C geladen (5 V, ca. 1 Stunde Ladezeit). Die kompakte Bauform (ca. 135 × 28 × 18 mm, 50 g) ermöglicht Messungen auch an schwer zugänglichen Stellen. Die Messspitzen bestehen aus hartverchromtem Federstahl mit goldbeschichteten Kontaktflächen für niedrigen Übergangswiderstand.
