Kompaktes Messgerät für passive und aktive Bauelemente

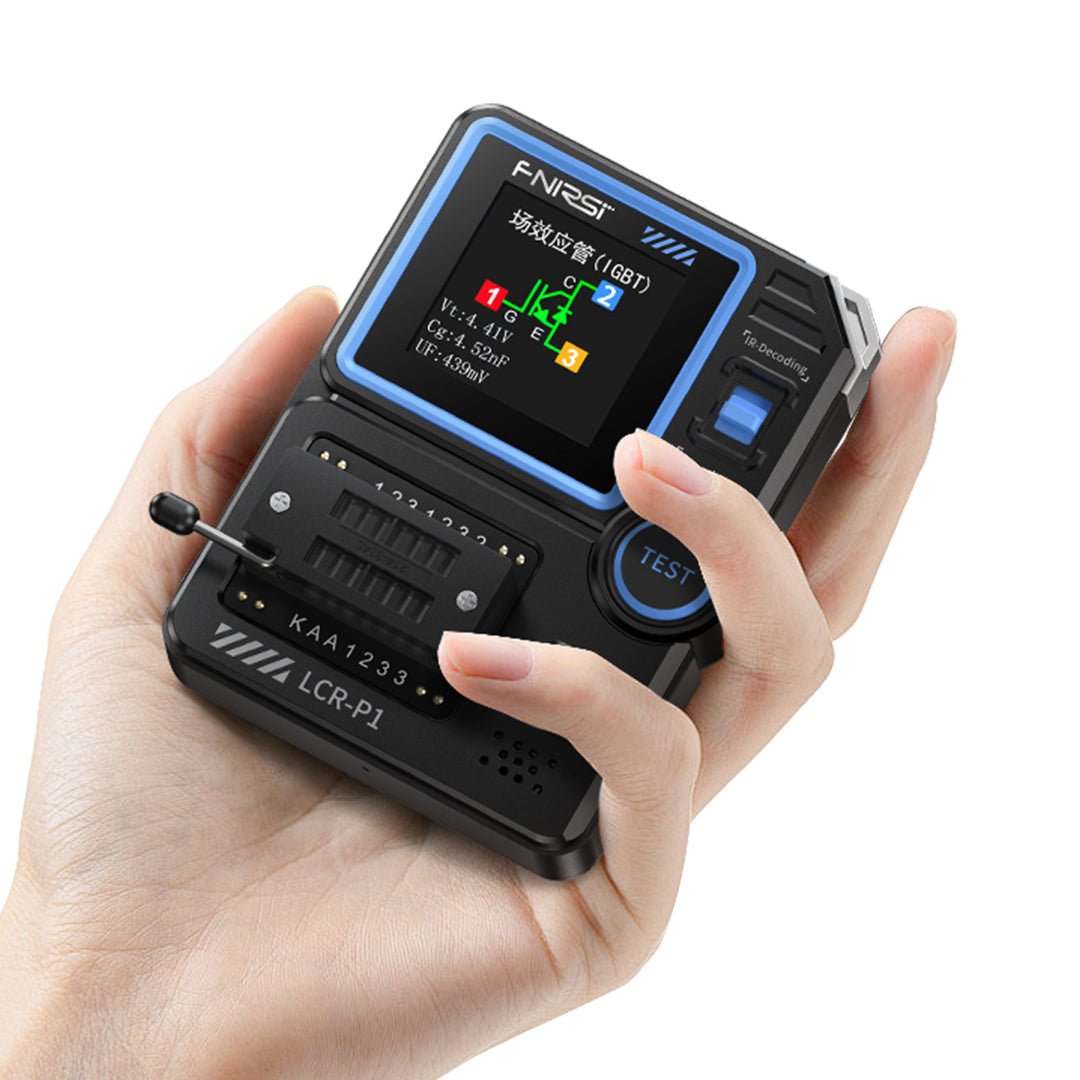

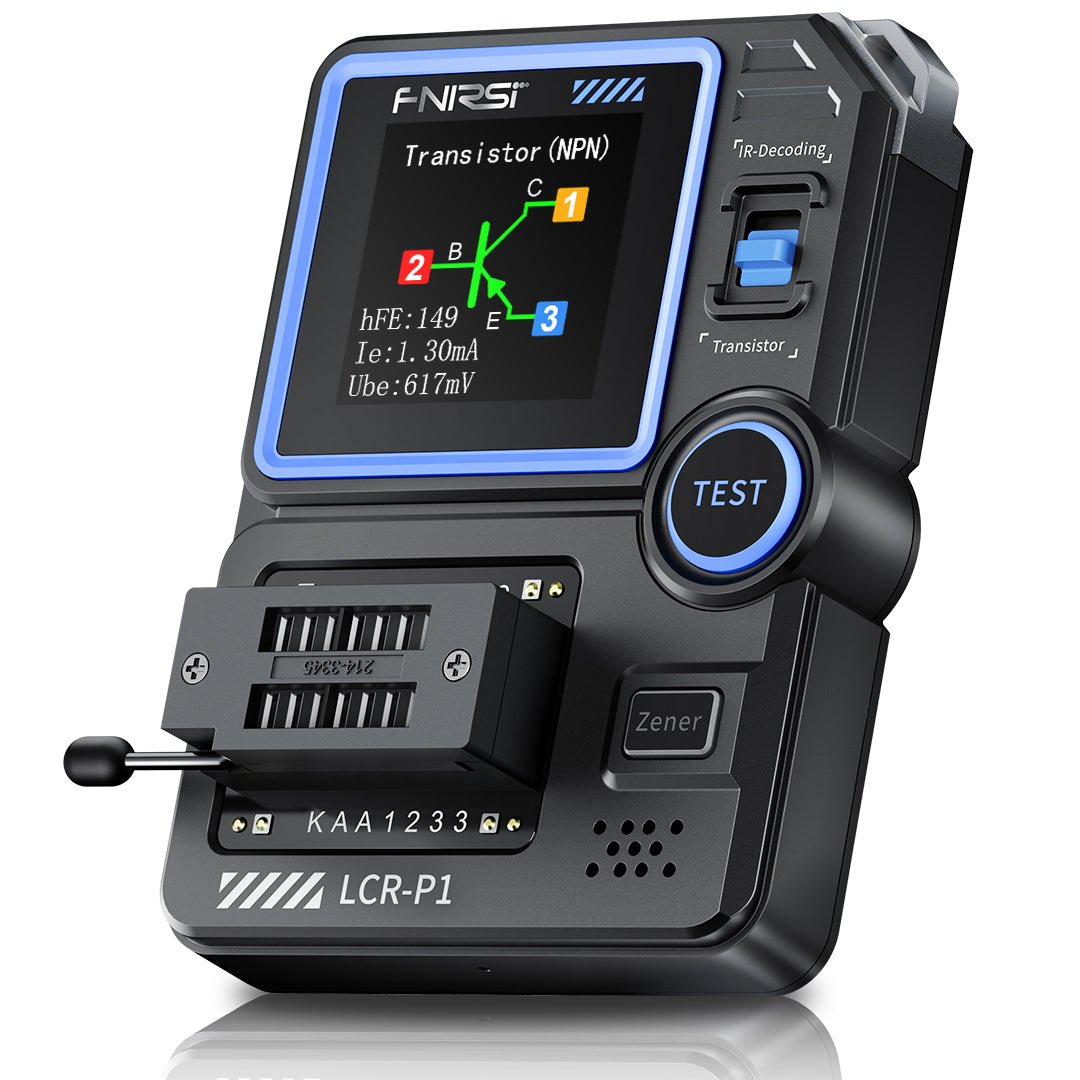

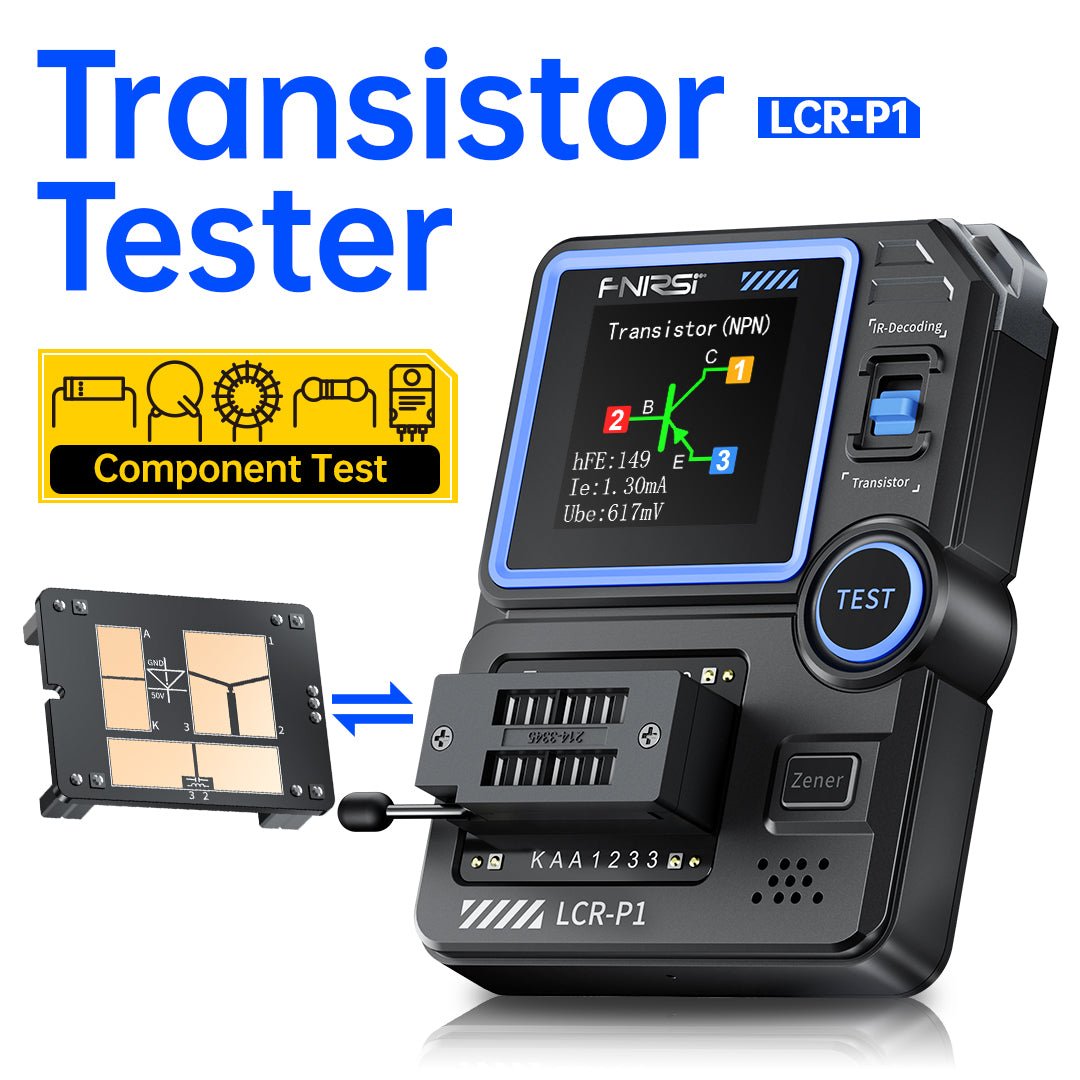

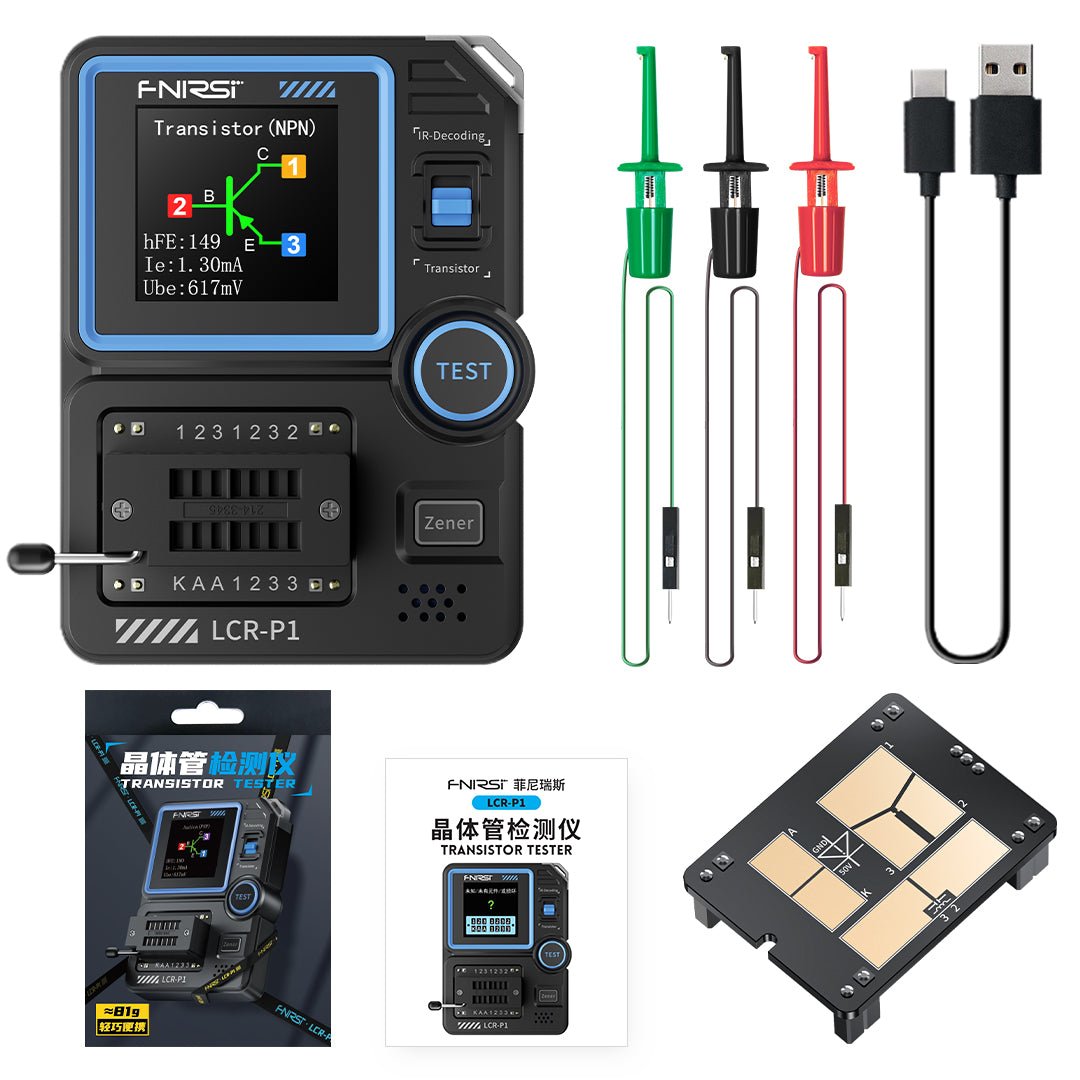

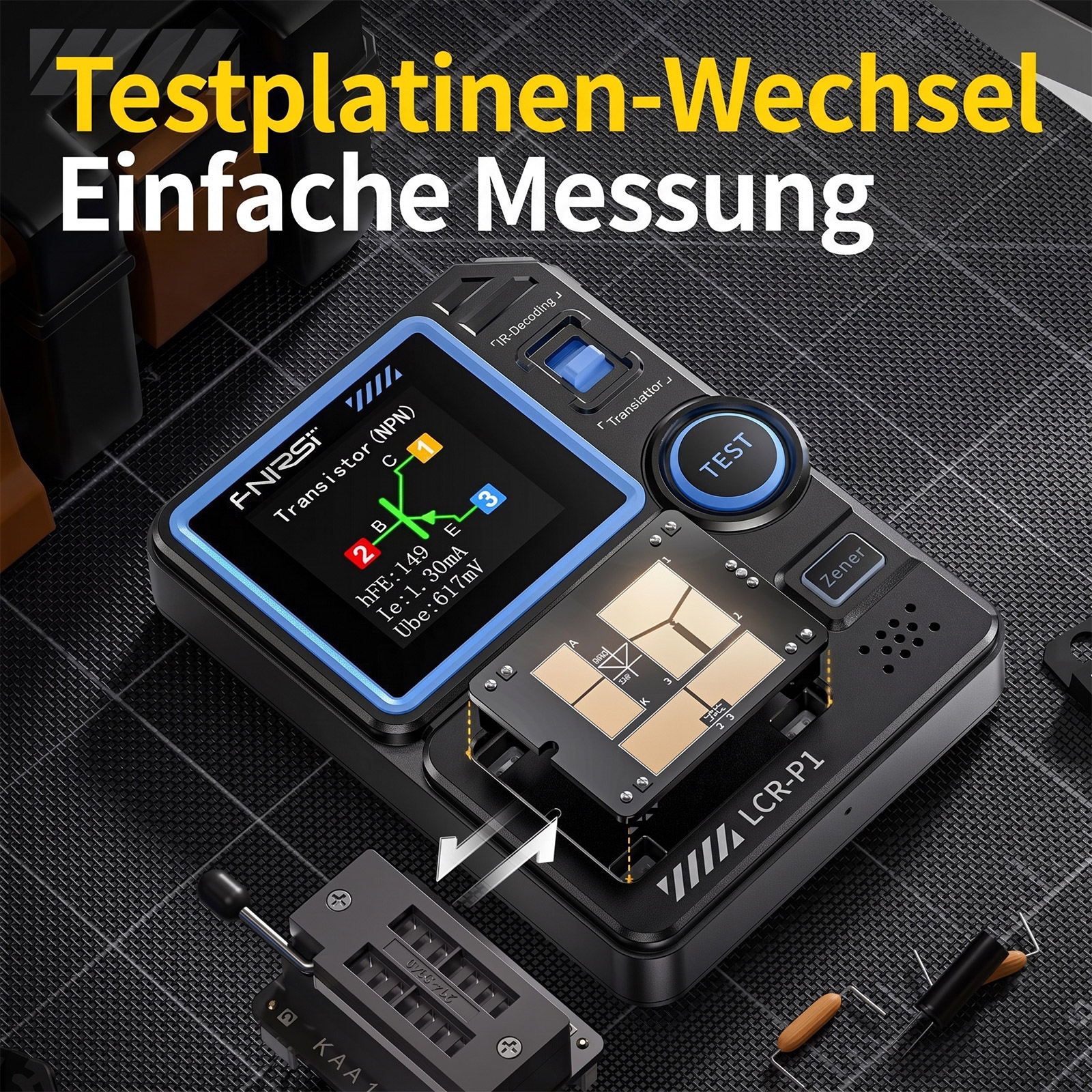

Das FNIRSI LCR-P1 ist ein handliches Komponentenmessgerät, das Widerstände, Kondensatoren, Induktivitäten und verschiedene Halbleiterbauelemente automatisch identifiziert und vermisst. Nach dem Einlegen des Bauteils in die Testsockel startet die Messung automatisch und zeigt innerhalb weniger Sekunden Typ, Wert und Pin-Konfiguration auf dem Farbdisplay an.
Breiter Messbereich für die meisten Standardbauteile
Das Gerät erfasst Widerstände von unter 1 Ω bis 50 MΩ, Kapazitäten von 0,1 pF bis 100 mF und Induktivitäten von 0,01 µH bis 10 H. Damit deckt es typische Bauteile aus der Hobby-Elektronik und professionellen Entwicklung ab. Bei Halbleitern werden neben der Pinbelegung auch Parameter wie hFE bei Bipolartransistoren oder die Schwellspannung bei MOSFETs angezeigt.

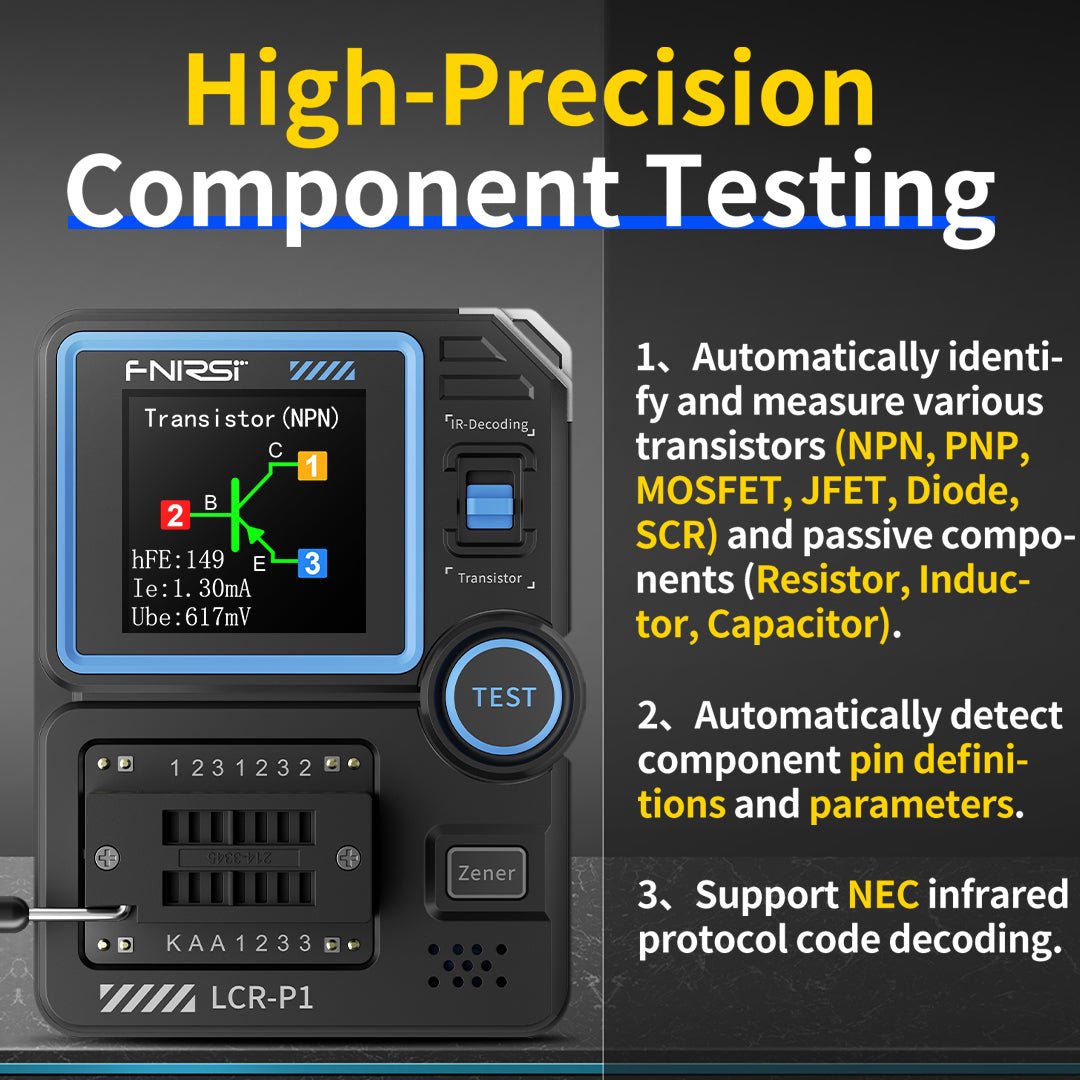

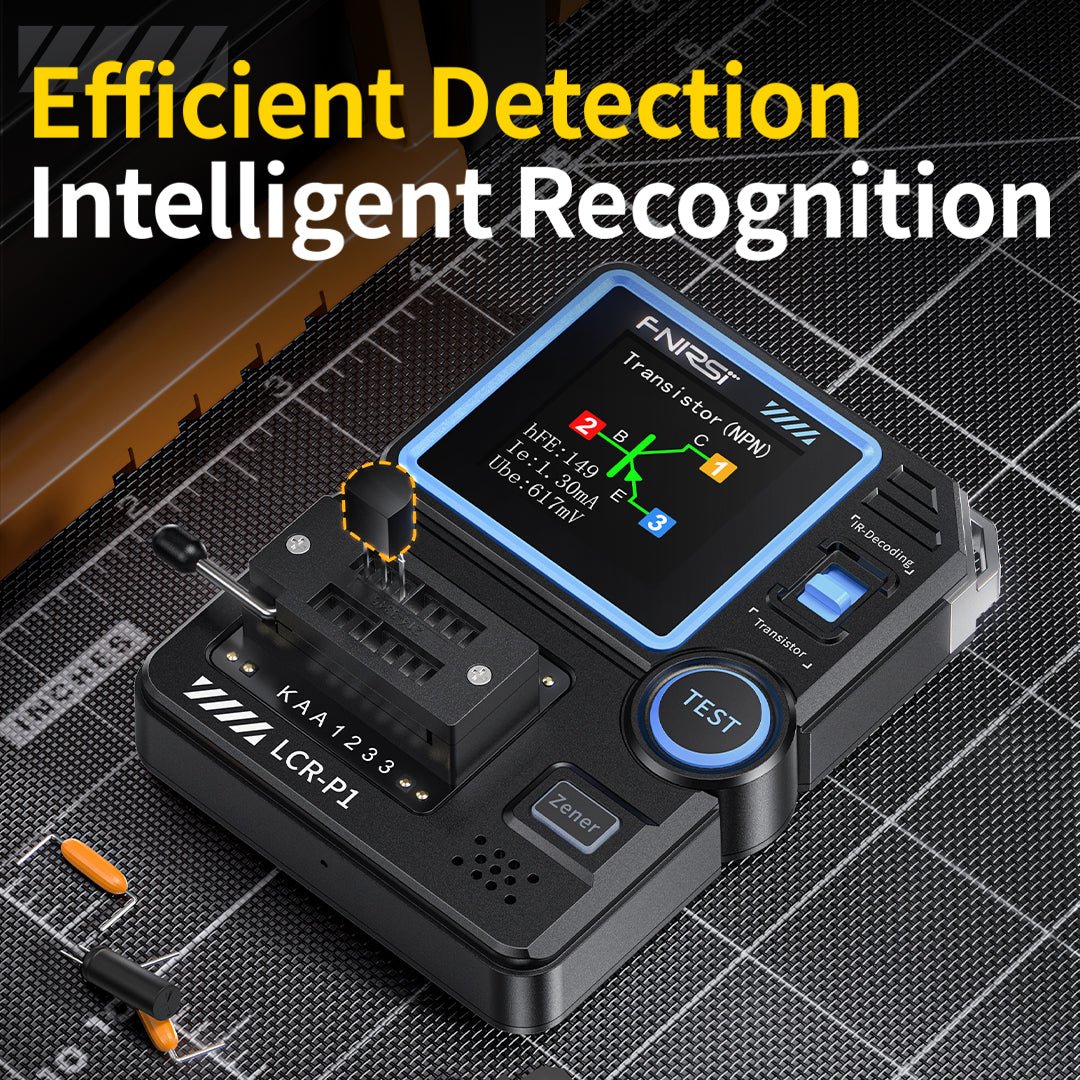

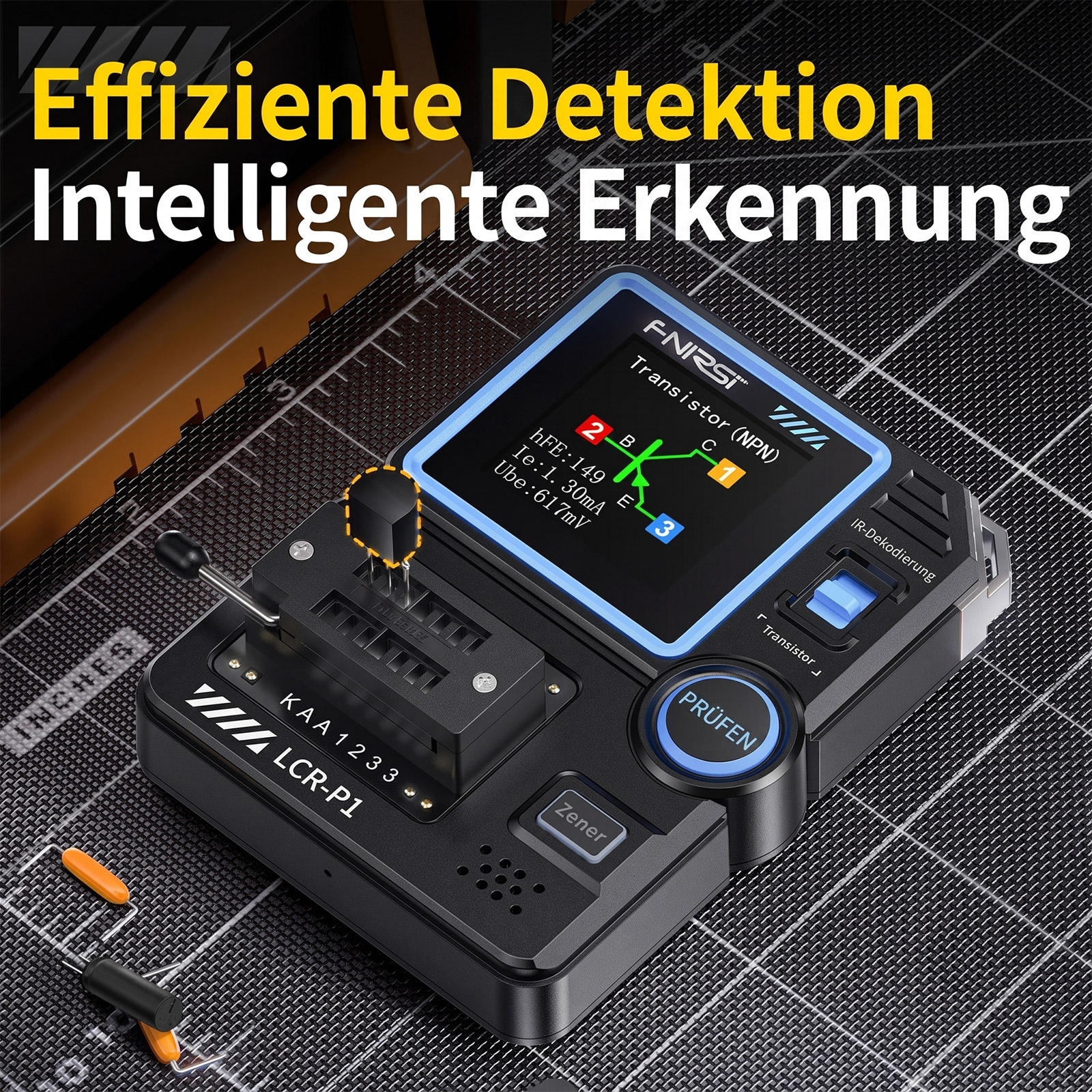

Automatische Bauteil-Erkennung mit grafischer Anzeige

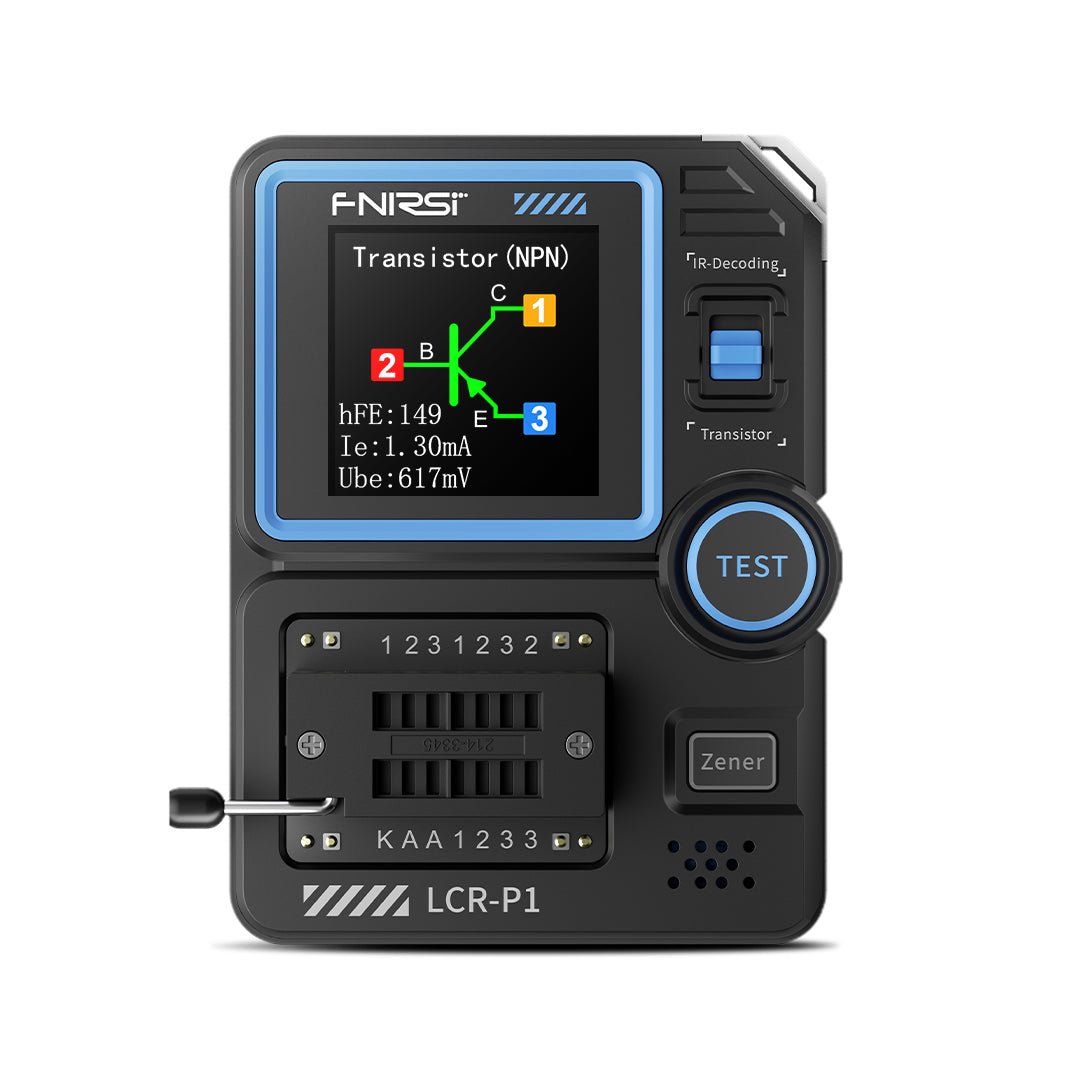

Die automatische Erkennung unterscheidet zwischen verschiedenen Bauteiltypen – von einfachen Widerständen über Elektrolytkondensatoren bis hin zu Triacs und N/P-Kanal-FETs. Auf dem Display erscheint ein Schaltzeichen mit Pinbelegung, sodass man defekte oder unbekannte Bauteile schnell zuordnen kann. Das erleichtert die Fehlersuche in Schaltungen oder das Sortieren von Bauteilen ohne Beschriftung.
Einsatzbereiche
Prüfung von Bauteilen vor dem Einbau in Prototypen
Identifikation unbekannter Bauteile aus Altgeräten
Schnelle Fehlerdiagnose bei defekten Transistoren oder Kondensatoren
Sortierung und Dokumentation von Lagerbauteilen
Akku-Betrieb und kompakte Bauweise

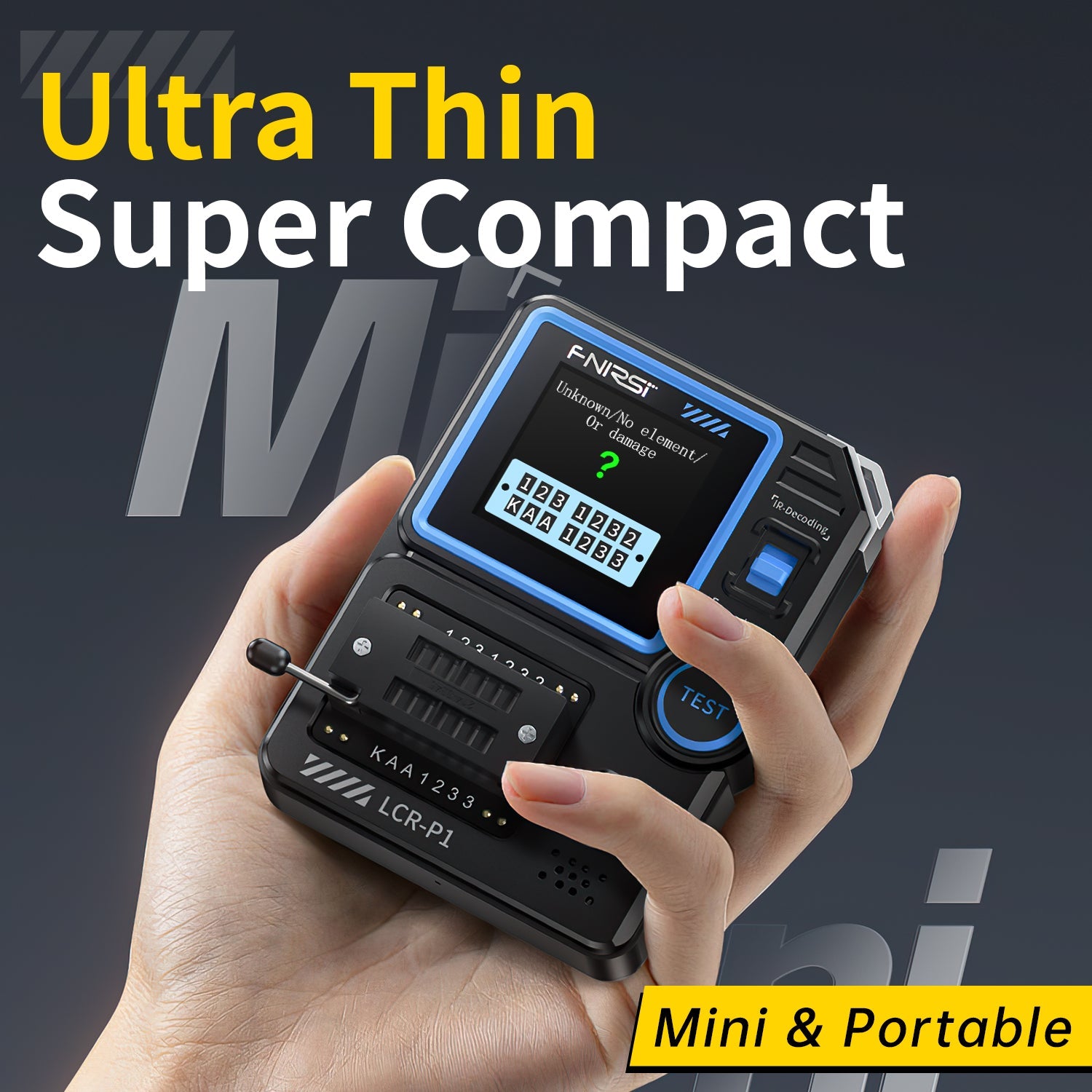

Das Gerät wird über einen integrierten 500-mAh-Akku betrieben und per USB-C geladen. Die kompakte Größe ermöglicht den Einsatz direkt am Arbeitsplatz oder unterwegs. Die Bedienung erfolgt über zwei Taster, die Menüführung ist selbsterklärend.
