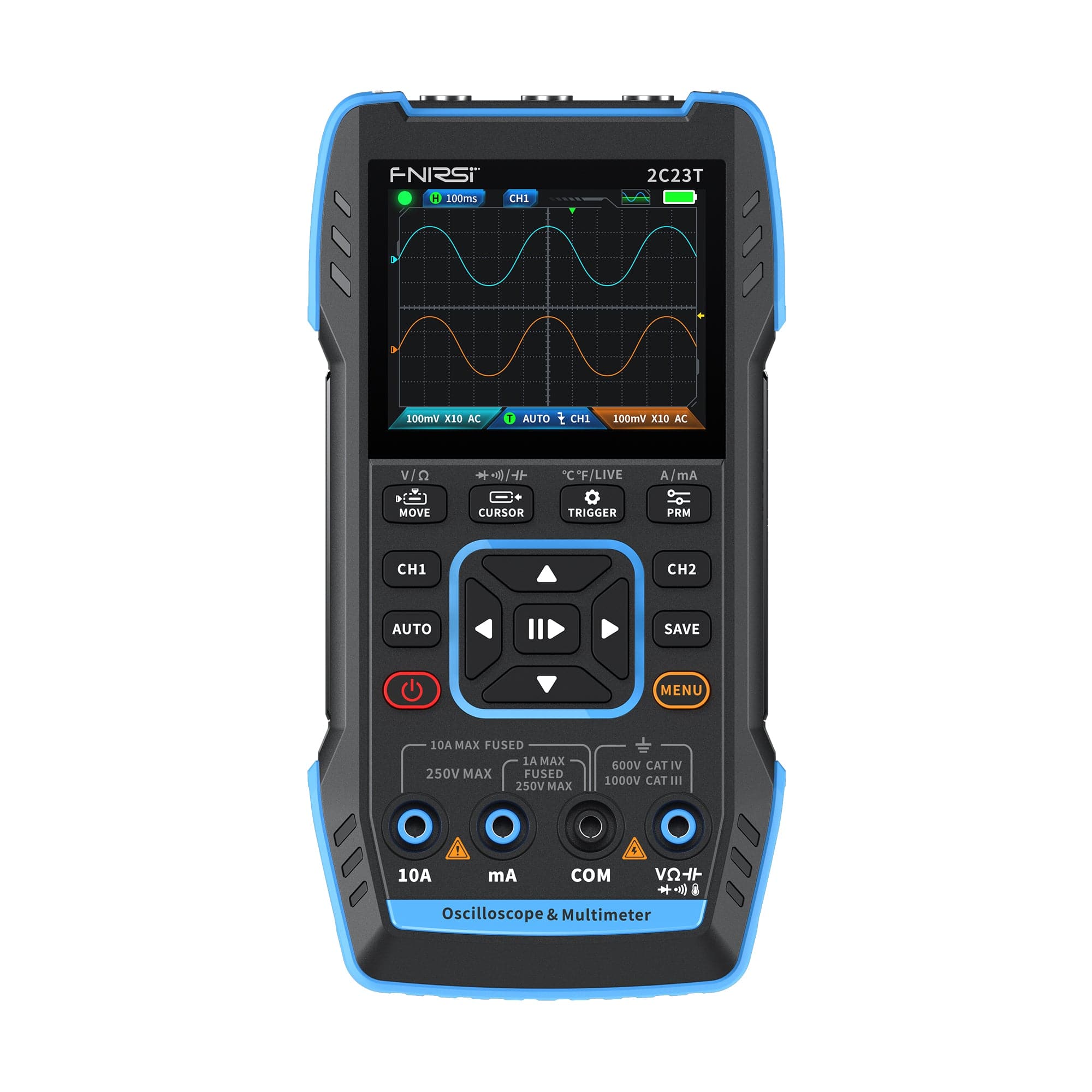

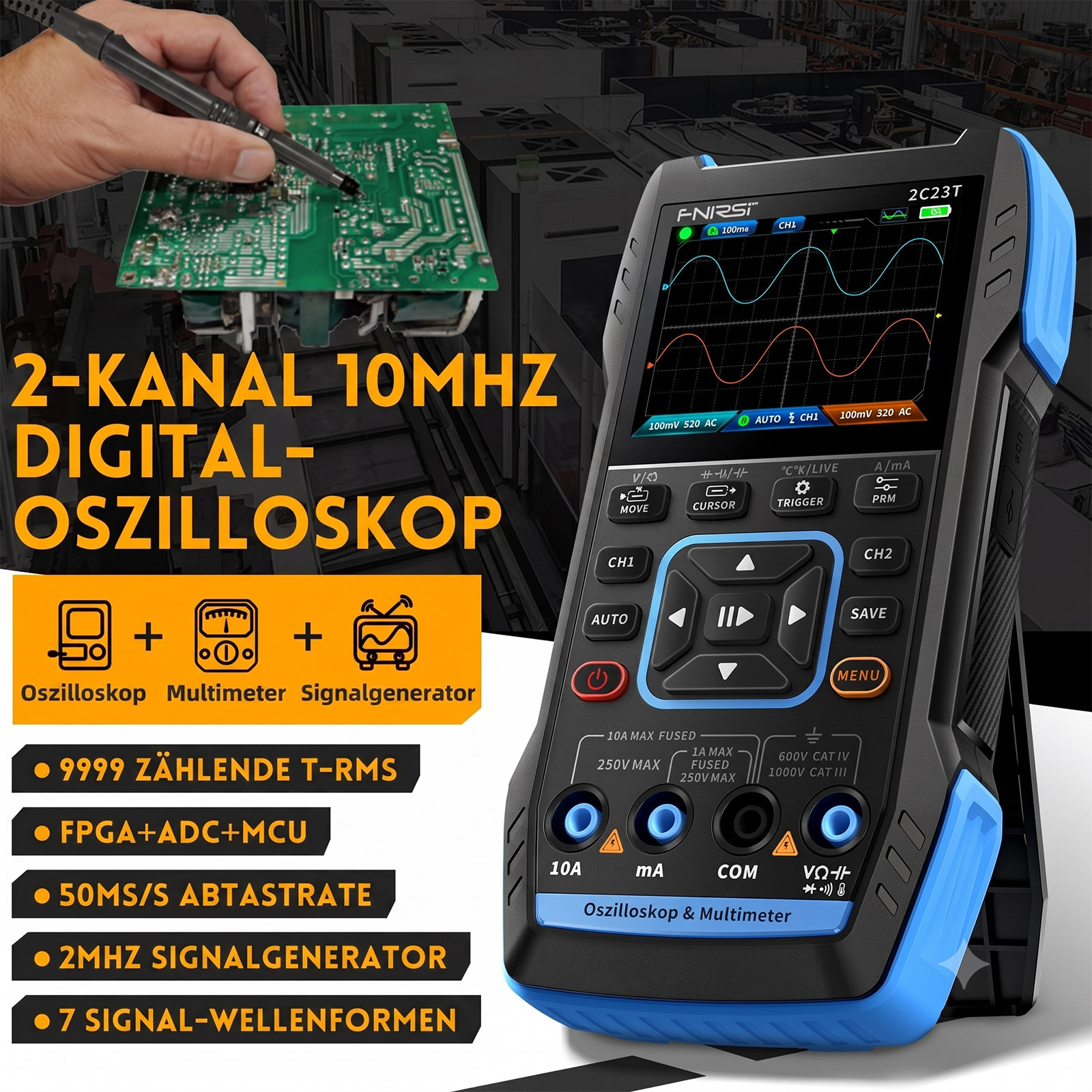

Oszilloskop, Multimeter und Funktionsgenerator in einem Gerät

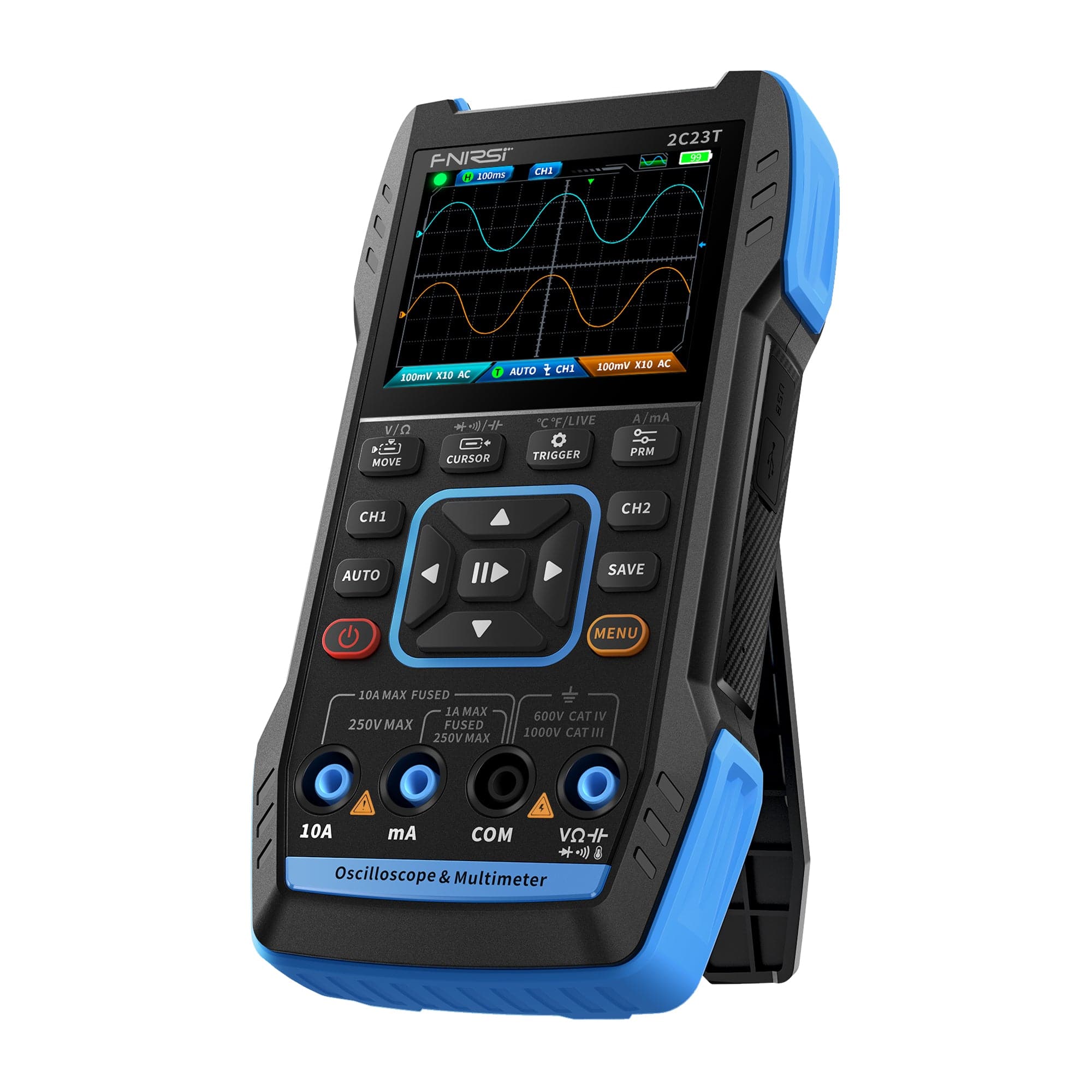

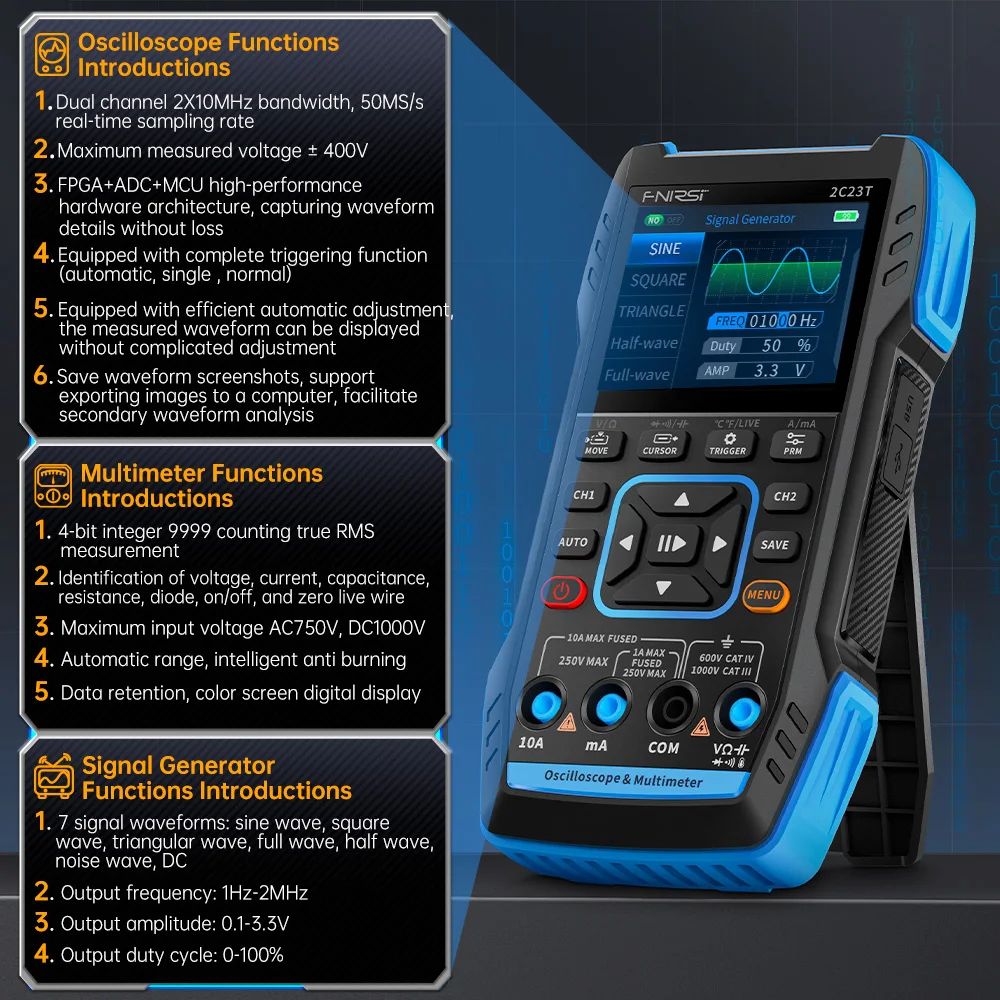

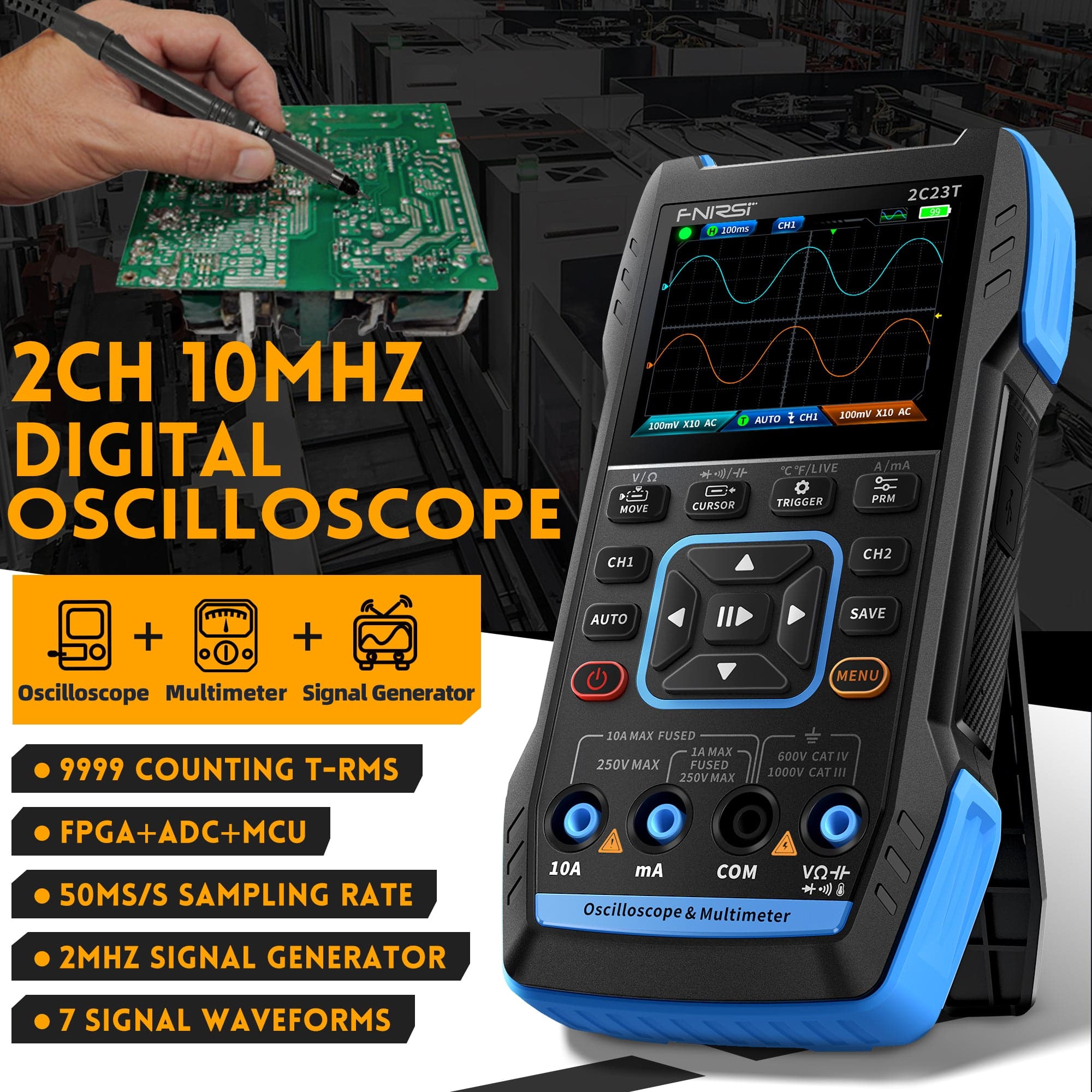

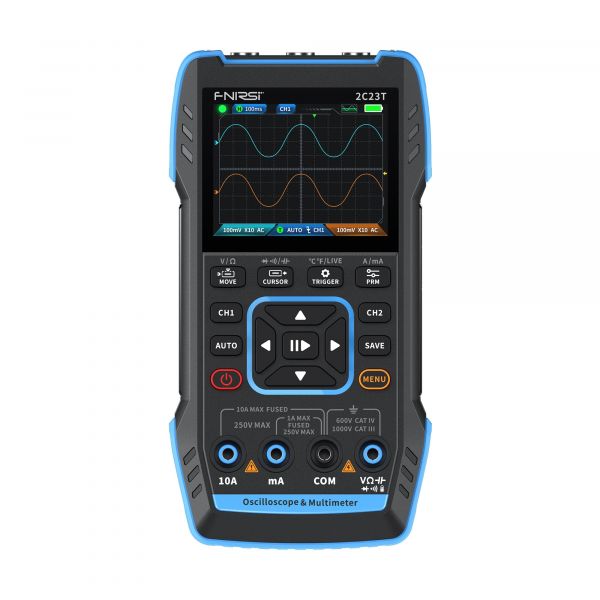

Das FNIRSI 2C23T vereint drei Messinstrumente in einem handlichen Gehäuse: ein zweikanaliges Oszilloskop mit 10 MHz Bandbreite und 50 MS/s Abtastrate, ein True-RMS-Multimeter und einen DDS-Funktionsgenerator. Damit entfallen separate Geräte beim Arbeiten an Schaltungen – ob beim Debugging von Mikrocontroller-Projekten, bei der Reparatur von Audiogeräten oder beim Testen von Netzteilen.

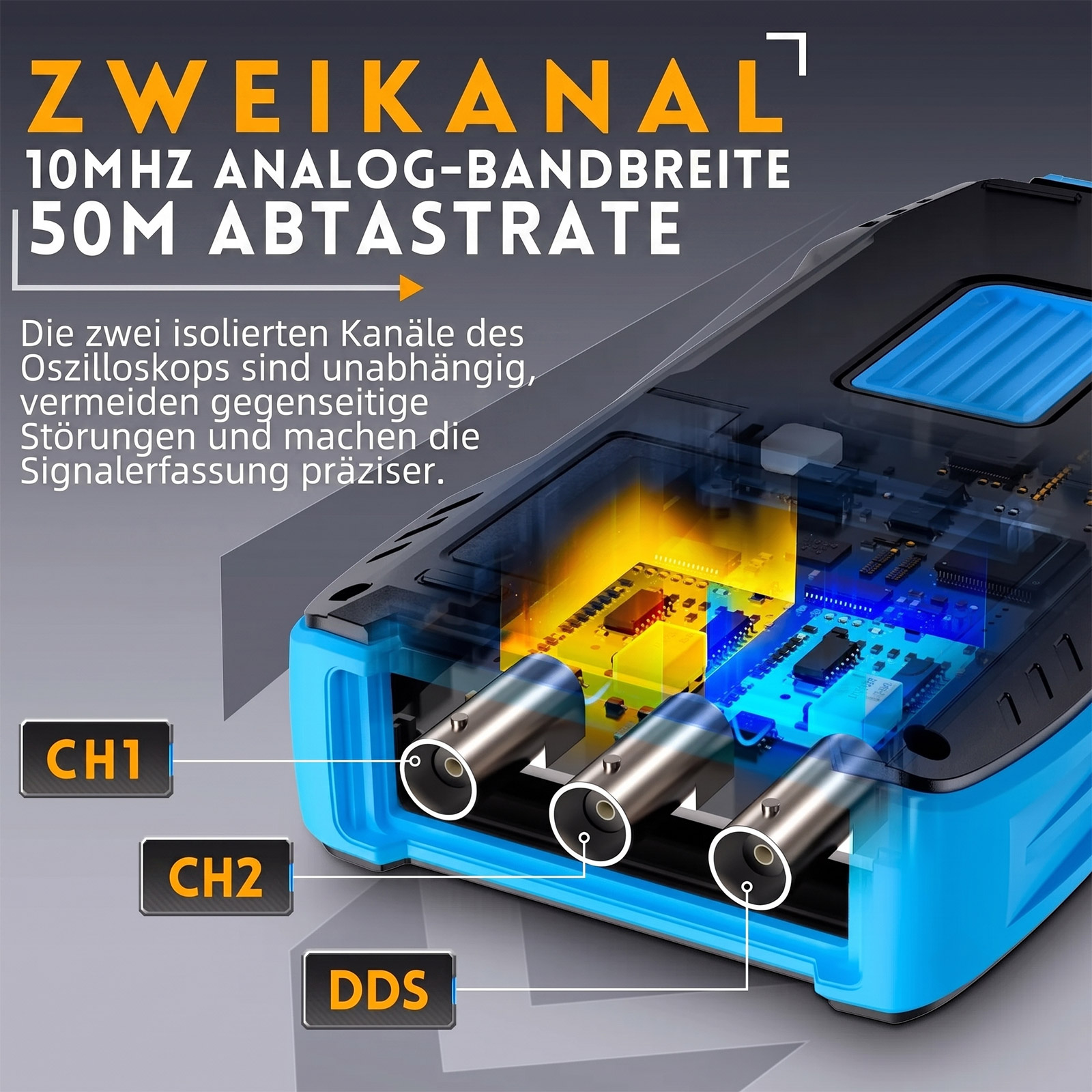

Dual-Kanal-Oszilloskop für Signalanalyse

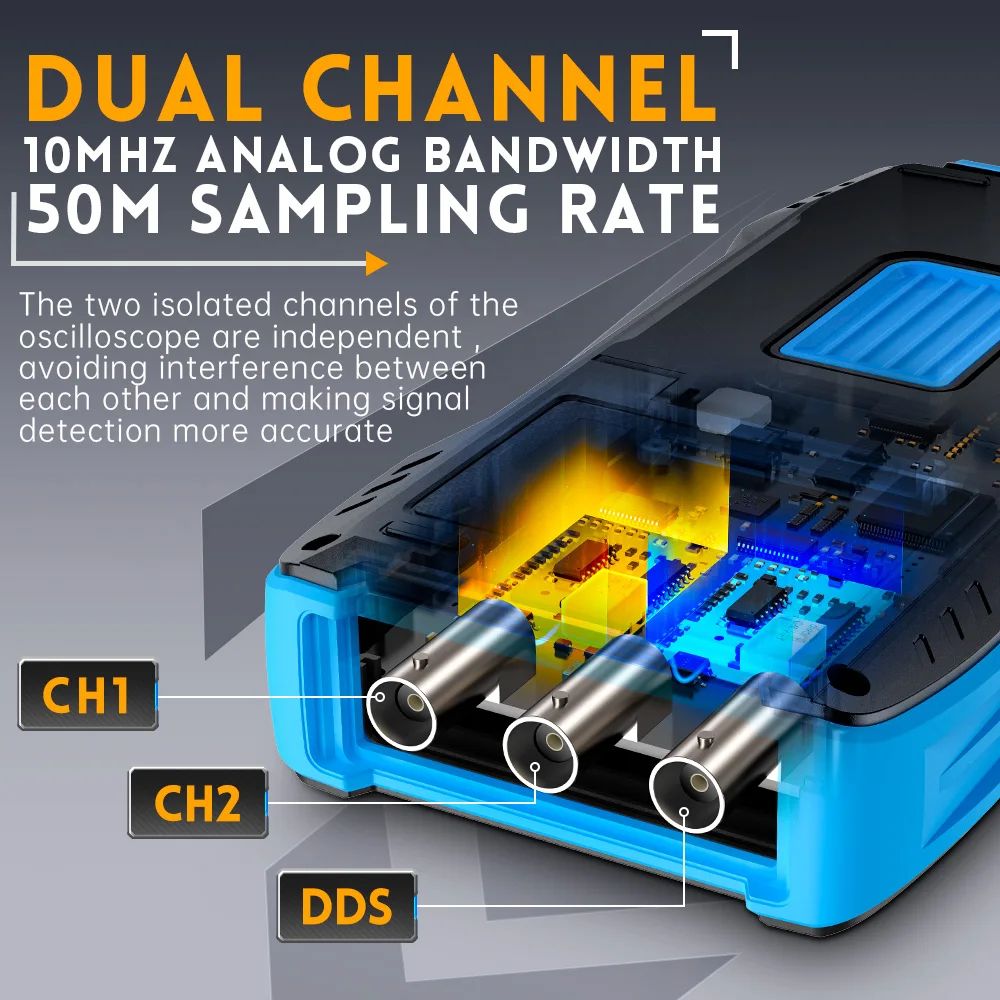

Mit zwei unabhängigen Eingängen lassen sich Signale vergleichen, Phasenverschiebungen messen oder Eingangs- und Ausgangssignale gleichzeitig beobachten. Die automatischen Messfunktionen erfassen Frequenz, Puls, Duty Cycle, Vpp, Vrms und weitere Parameter direkt im Display. Die 50 MS/s Abtastrate reicht für typische Audio-, Arduino- und Steuerungssignale im einstelligen MHz-Bereich aus.
True-RMS-Multimeter für präzise Messungen
Das integrierte Multimeter bietet alle Standardfunktionen: AC/DC-Spannung, AC/DC-Strom, Widerstand, Kapazität, Frequenz, Diodentest und Durchgangsprüfung. True-RMS-Messung liefert auch bei nicht-sinusförmigen Verläufen korrekte Werte – wichtig bei PWM-Signalen oder geschalteten Netzteilen.
DDS-Funktionsgenerator für Signalerzeugung
Der eingebaute DDS-Generator erzeugt Sinus-, Rechteck-, Dreieck-, Sägezahn- und weitere Wellenformen bis 8 MHz. Frequenz und Amplitude sind einstellbar. Damit lassen sich Verstärker durchmessen, Filter charakterisieren oder Mikrocontroller-Eingänge simulieren, ohne ein separates Gerät anzuschließen.
Display und Bedienung

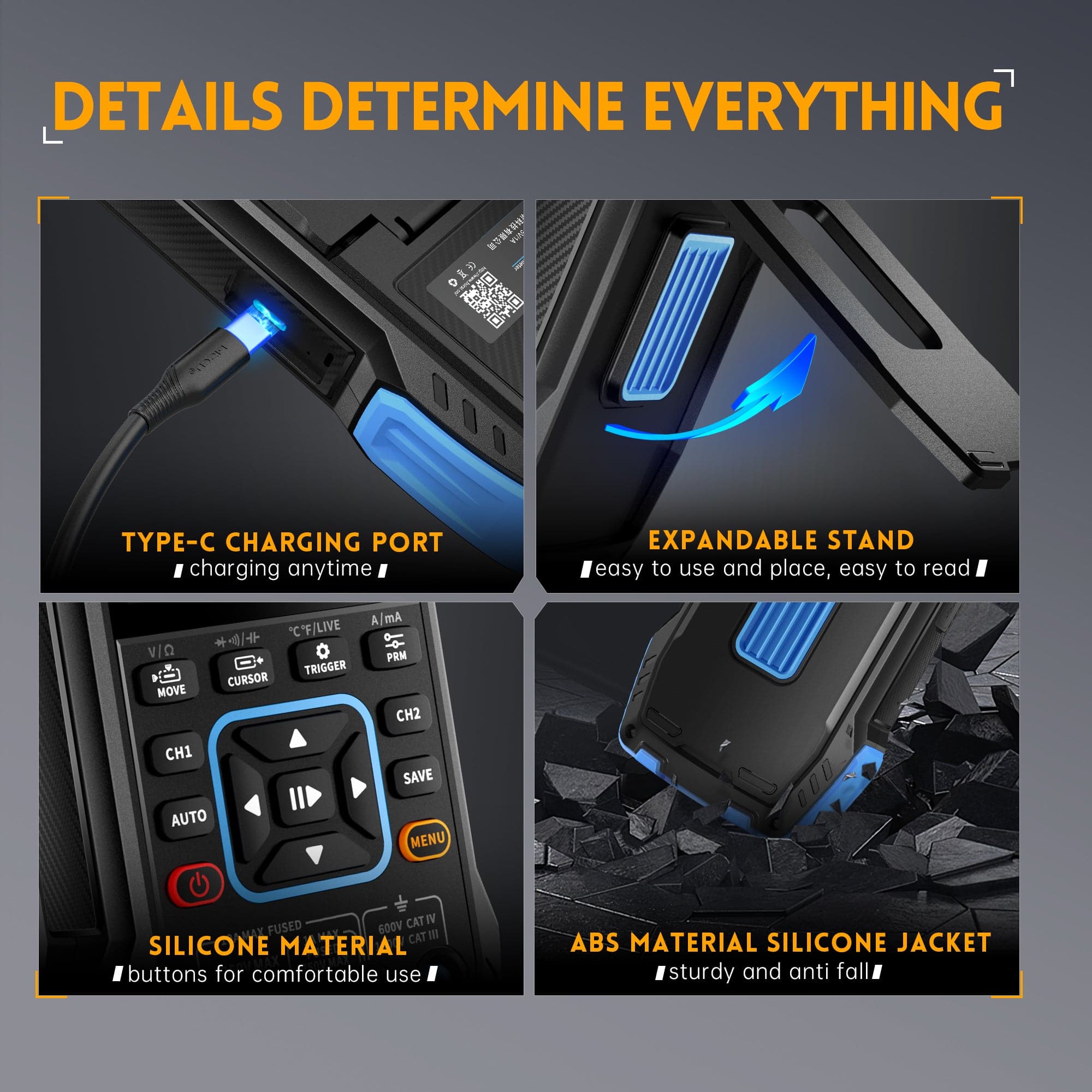

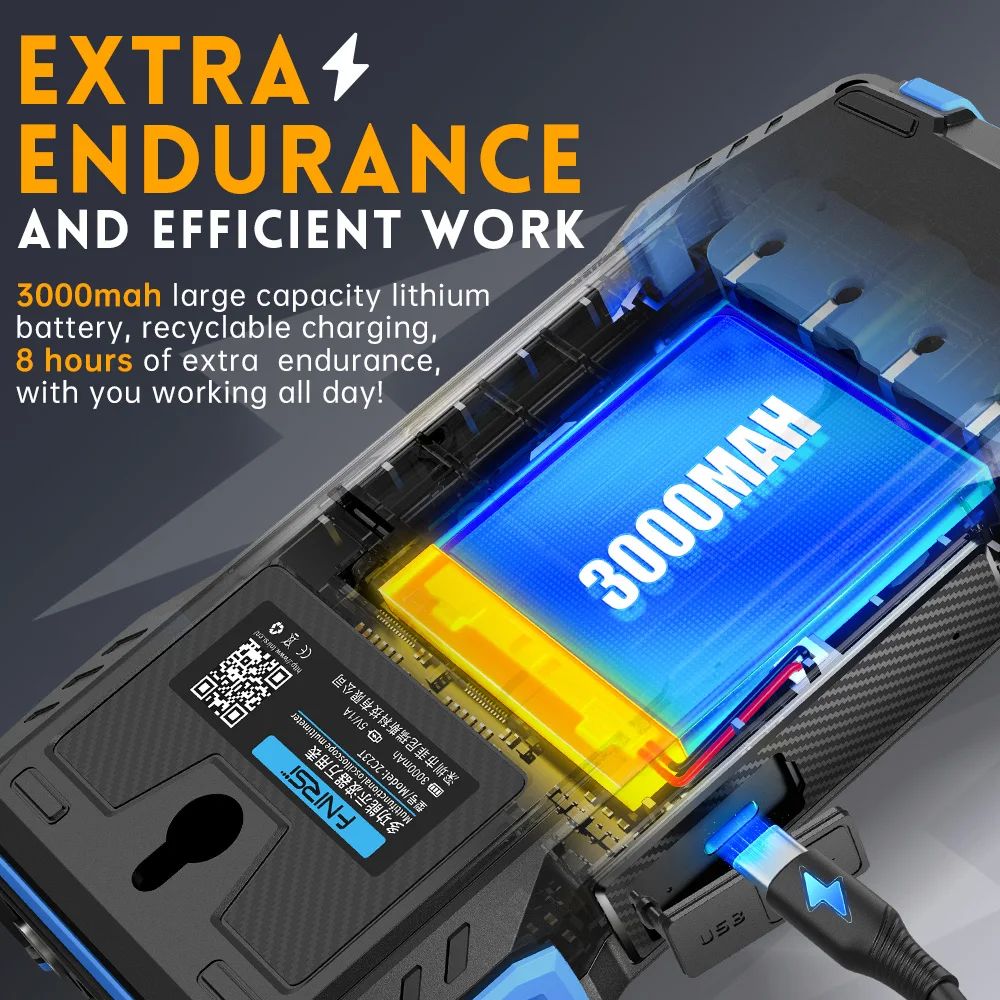

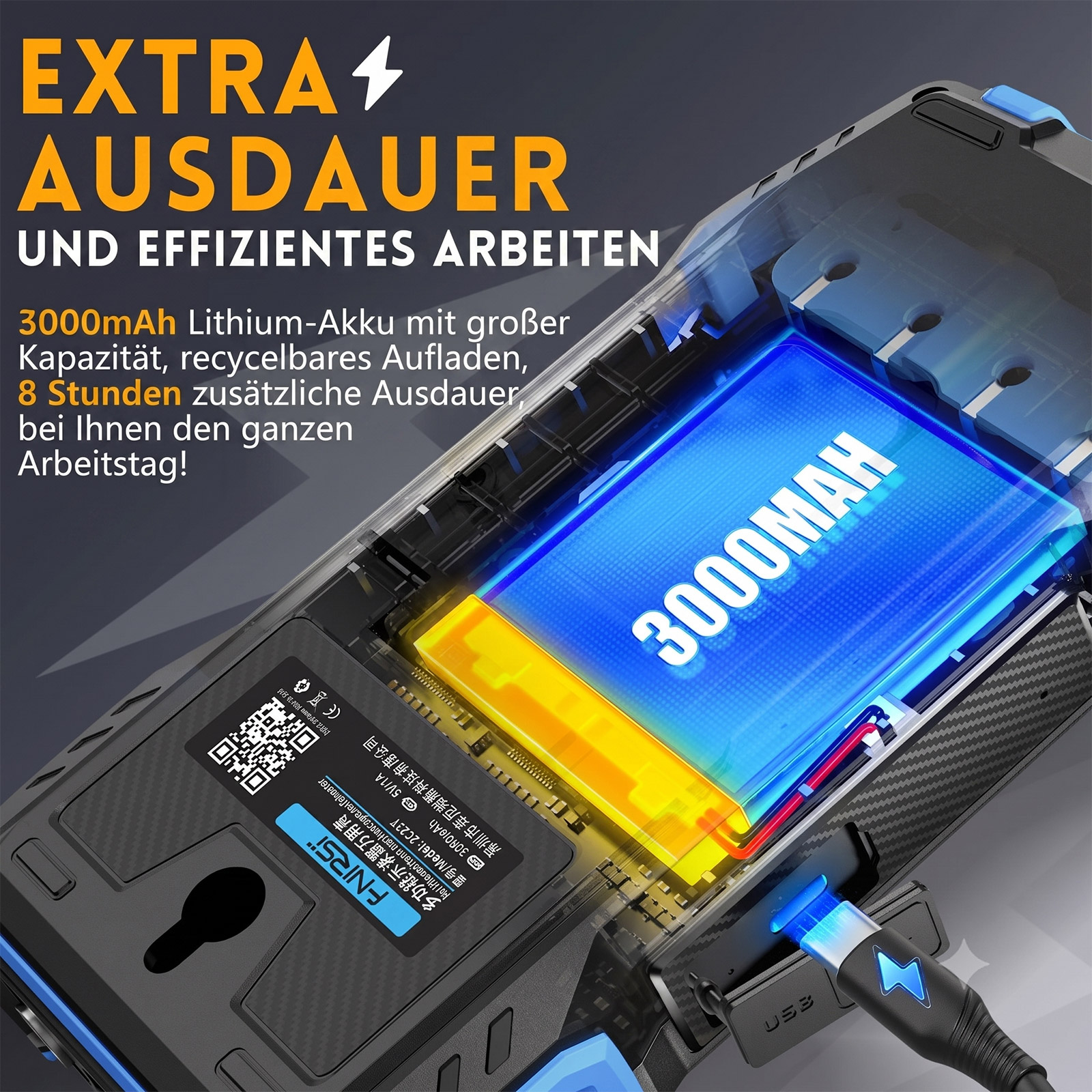

Das 4,3-Zoll-Farbdisplay mit 800×480 Pixel zeigt Kurvenverläufe und Messwerte übersichtlich an. Die Bedienung erfolgt über Tasten und Drehregler. Der integrierte Akku ermöglicht den Betrieb ohne Netzteil – praktisch für mobile Einsätze im Feld oder am Arbeitsplatz ohne Steckdose in der Nähe.
Typische Einsatzgebiete
Fehlersuche in Arduino-, ESP32-, STM32-Projekten (I²C, SPI, UART-Signale)
Reparatur und Wartung von Elektronikgeräten (Netzteile, Verstärker, Schaltwandler)
Entwicklung und Test von analogen und digitalen Schaltungen
