38,09 €
Sofort verfügbar, Lieferzeit: 1-3 Tage

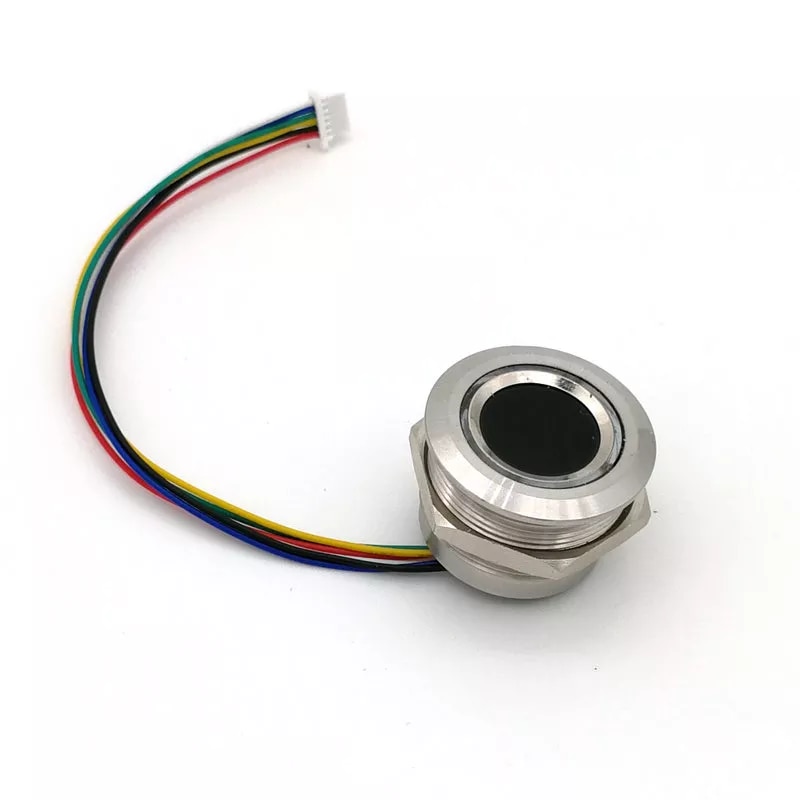

Robuster Fingerabdrucksensor mit hoher Auflösung und Erkennungsrate. Sehr einfacher Einbau mit 25mm Außendurchmesser.
Details
- Modell R503
- Typ Kapazitiver Fingerabdrucksensor
- Schnittstelle UART(TTL)
- Auflösung 508 DPI
- Spannung DC 3,3 V
- Fingerabdruck Kapazität 200
- Sensing array 192*192 pixel
- Arbeitsstrom 20mA
- Standby-strom Typische touch standby spannung: 3,3 V, Mittleren strom: 2uA
- Fingerprint modul externe größe Durchmesser 28(mm)
- Fingerprint modul innere größe Durchmesser 23.5(mm)
- Fingerprint modul höhe 19(mm)
- Effektive sammlung bereich Durchmesser 15,5 (mm)
- Finger Touch Funktion Ja

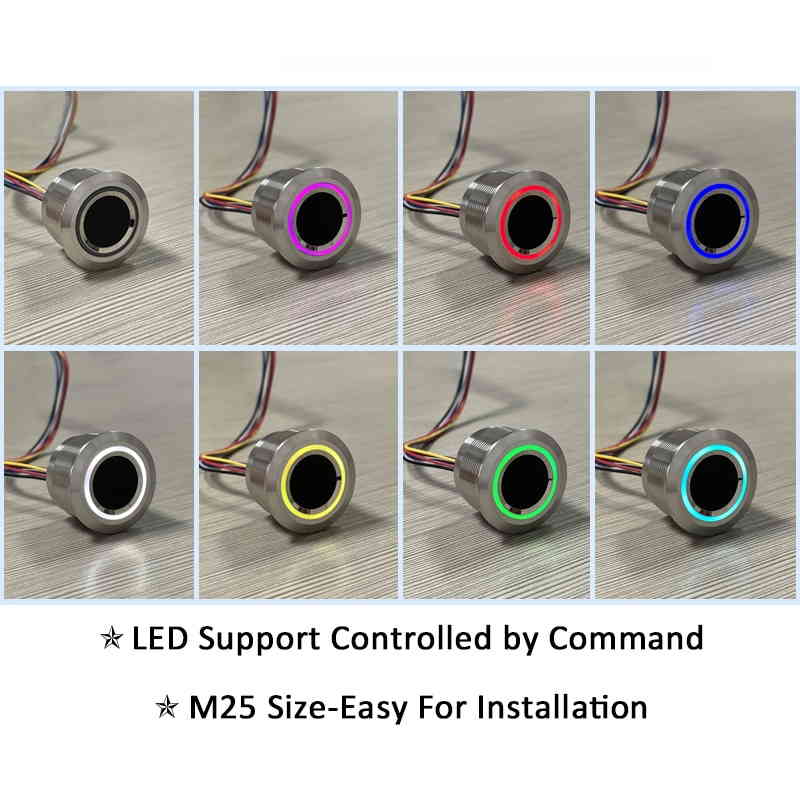

- LED Farbe RGB
- LED Control Ja

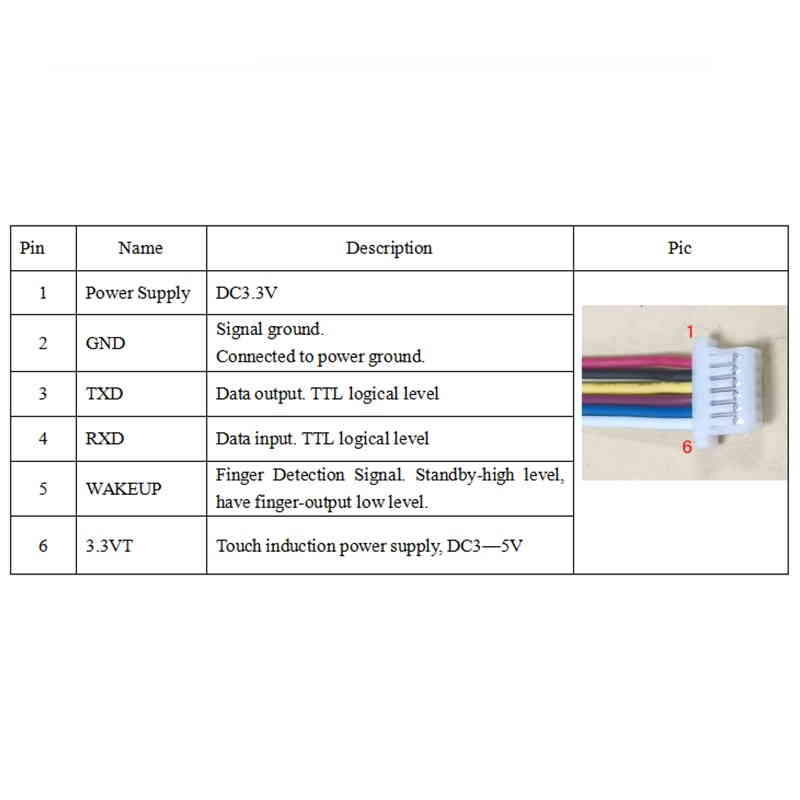

- Stecker MX 1,0mm 6Pin
- Scannen Geschwindigkeit <0,2 zweite
- Überprüfung Geschwindigkeit <0,3 zweite
- Passenden Methode 1:1; 1:N
- FRR ≤ 1%
- WEIT ≤ 0.001%
- Arbeitstemperatur -20C --- 60C
- Arbeitsluftfeuchtigkeit 10-85%
- Anti-statische kapazität 15KV
- Abrasive widerstand intensität 1 millionen mal
- Kommunikation baudrate (UART): (9600 × N) bps wo N = 1 ~ 12 (standard N = 6, dh 57600bps)
Lieferumfang
- 1x Fingerabdrucksensor R503 mit RGB Ring Anzeige
- 1x 25mm Mutter
Downloads
| Produktart: | Biometrischer Sensor |
|---|
Anmelden
1 Bewertung
18. März 2024 14:41
Geil
Ich habe zuvor einen anderen Fingerabdrucksensor gekauft. Da ich diesen jedoch nicht "zum Laufen" gebracht habe (trotz Umtausch), habe ich mich entschlossen diesen hier zu kaufen.
Ich habe ihn zuerst an einem Raspberry Pi Zero angeschlossen und er hat direkt funktioniert. Jetzt ist er vor der Haustüre zusammen mit einem Raspberry Pi Pico in einer Unterputzdose verbaut und funktioniert perfekt!
Accessory Items

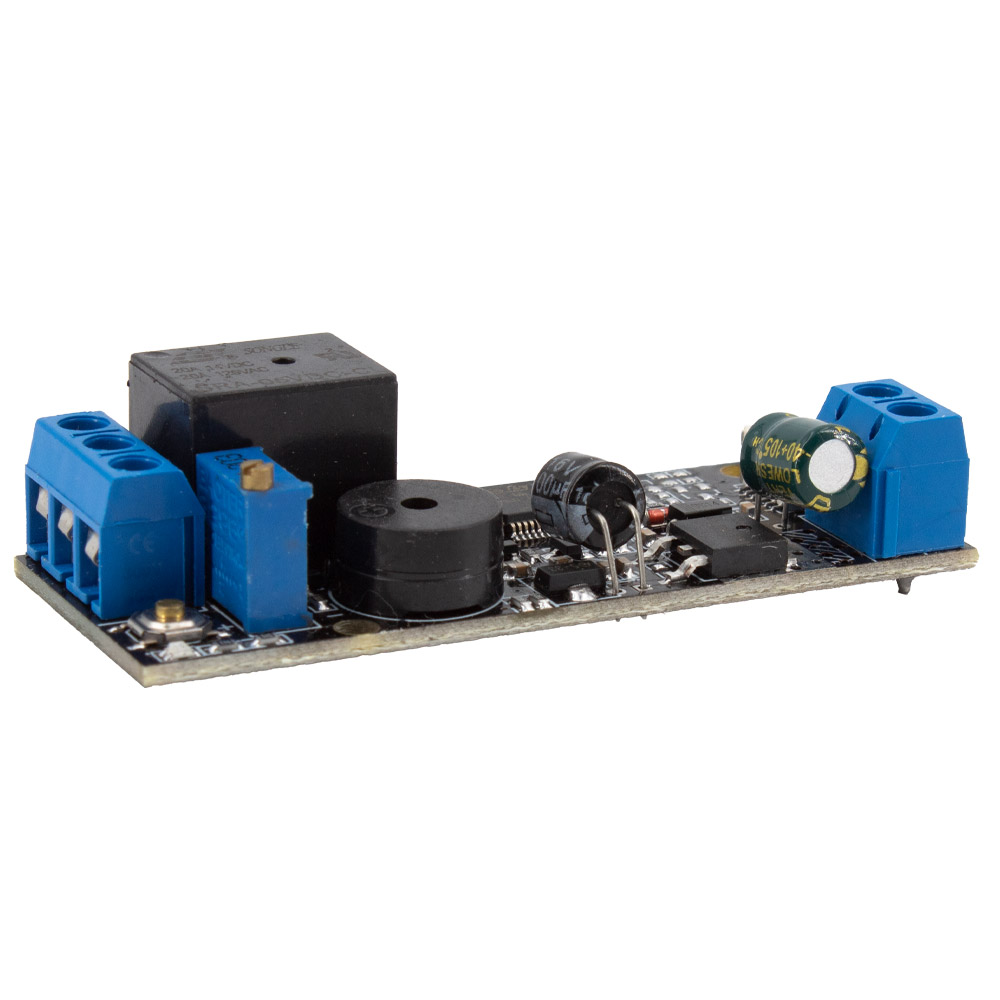

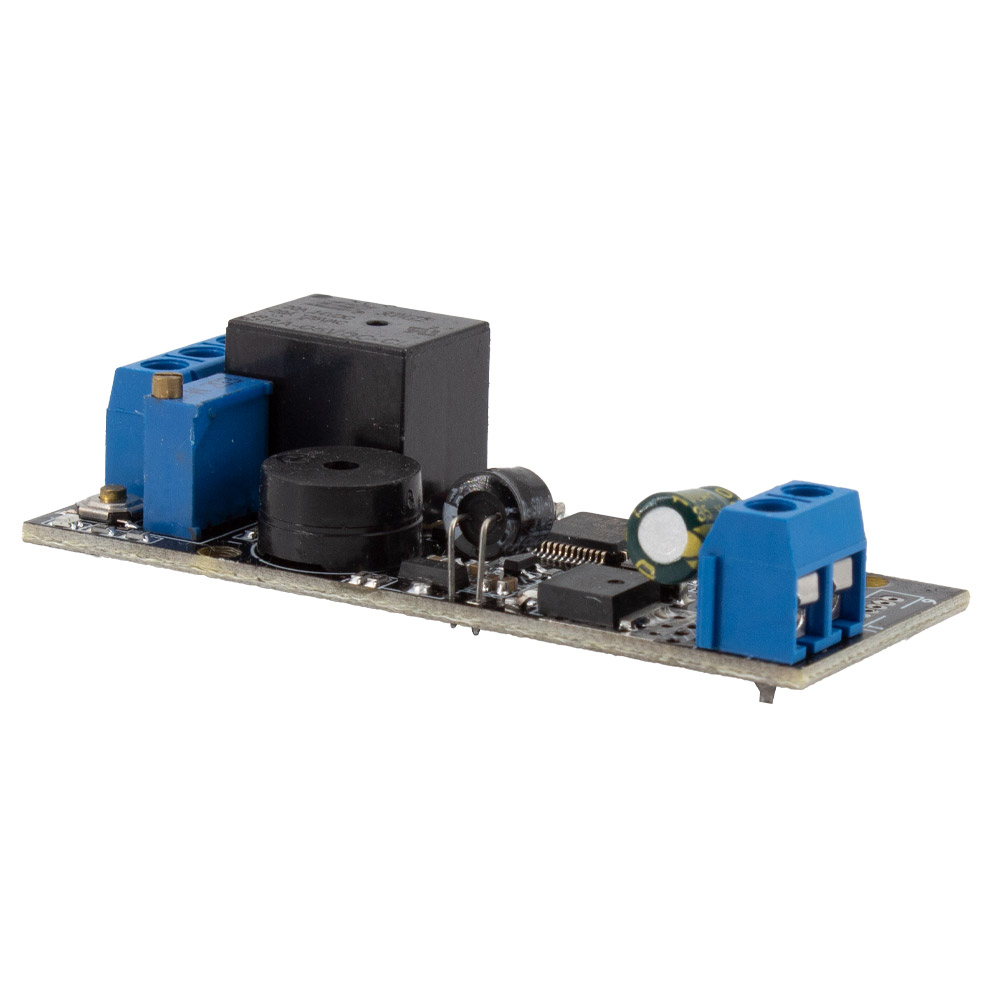

Das K202 Fingerprint Control Board ist eine elektronische Steuereinheit, die verwendet wird, um Fingerabdruckscanner anzusteuern und die erfassten Daten zu verarbeiten. Es ist in der Lage mehr Fingerabdrücke zu speichern, als der reine Fingerabdruckscanner. Durch das 12V 10A Relais können elektronische Türschlösser direkt angesteuert werden und Zugangskontrollsysteme in kürzester Zeit eingerichtet werden. Die Steuerplatine eignet sich unter Anderem für die Fingerabdruckscanner R301T,R307,R502,R502-A,R502-AW,R502-F und R503. Details Betriebsspannung: DC 12V Relaisausgang: Max 10A Standby-Strom: 15uA Fingerabdruckkapazität: 120 Stück Größe: 64,4 x 25,4mm Lieferumfang 1x Fingerabdrucksensor Steuerplatine K202
