Das Motor Shield für ESP8266 ist speziell für Wifi- und IoT-Anwendung konzipiert und erlaubt es Ihnen Motoren über das W-LAN zu steuern. Das Shield dient als Erweiterung für ein NodeMCU ESP8266 bzw. ESP-12E Development Board und ist in der Lage einen 4-Phasen Schrittmotor oder zwei DC-Motoren im bidirektionalen Betrieb anzusteuern.
Details
- Motorspannung (VM): DC 4,5V - 36V, kann seperat versorgt werden
- Controllerspannung ( VIN): DC 4,5 - 9V, kann seperat versorgt werden
- Short-circuit sub: Durch verbinden von VM und VIN kann das Board und der Motor mit der gleichen Spannung versorgt werden (4,5V bis 9V). In den meisten Konfigurationen wird dies allerdings nicht empfohlen.
- Logikstrom: ≤60mA (Vi = L), ≤22mA (Vi = H)
- Arbeitsstrom Antrieb: ≤1,2A
- Maximale Verlustleistung: 4 W (T = 90 ƒ)
- Steuersignal-Eingangspegel: Hoch: 2,3 V ≤ VIH ≤ VIN; Niedrig: -0,3 V ≤ VIL ≤ 1,5 V.
- Arbeitstemperatur: -25 - ~ + 125 - °C
- Treiber: Dualer Hochleistungs-H-Brückentreiber L293D
- ESP12E Dev Kit-Steueranschluss: D1, D3 (A-Motor); D2, D4 (B-Motor)
- Onboard An-/Ausschalter
Lieferumfang

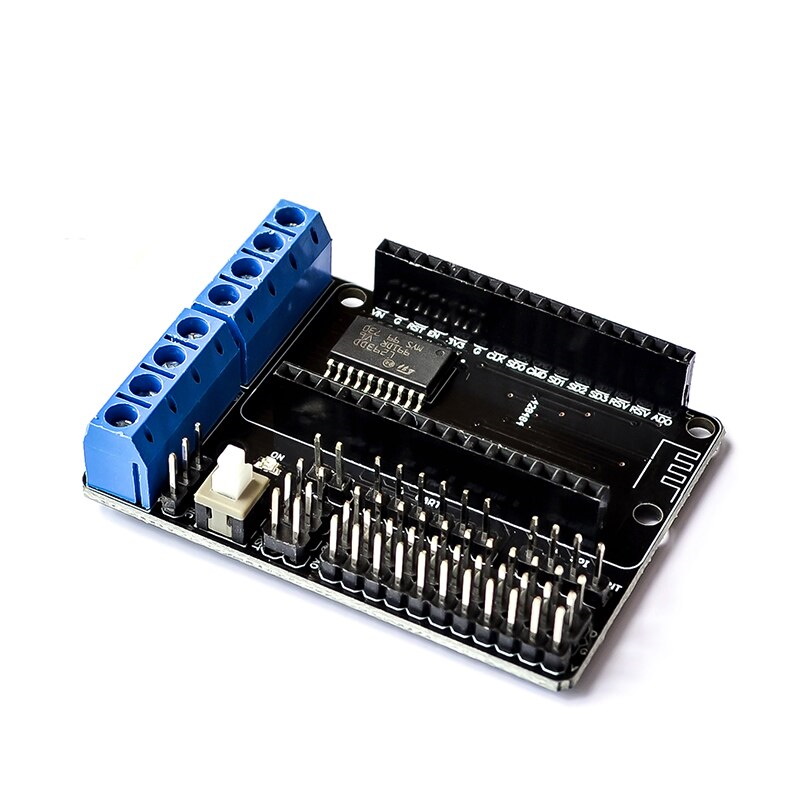

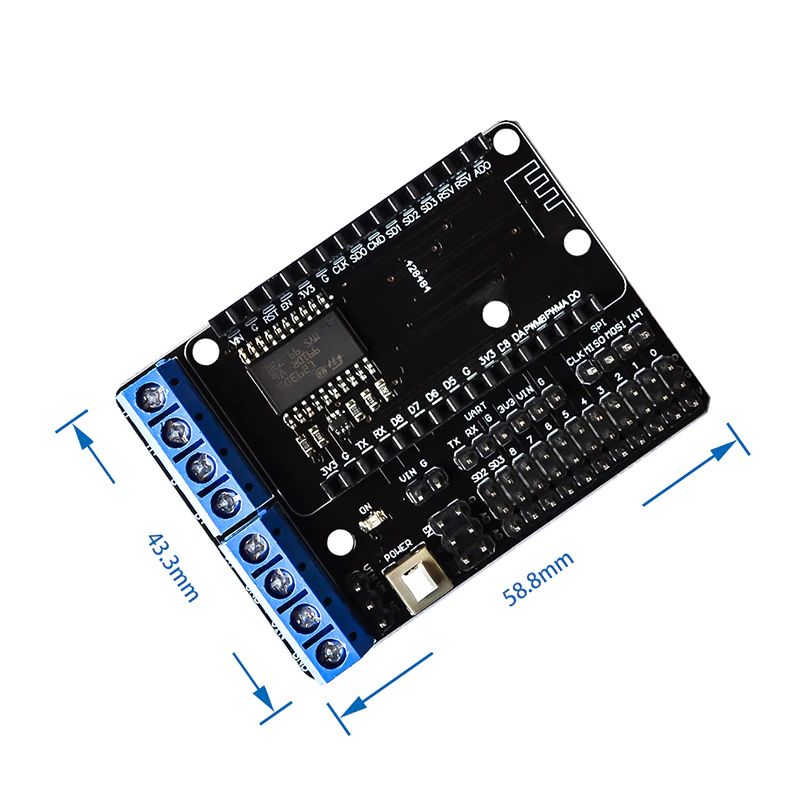

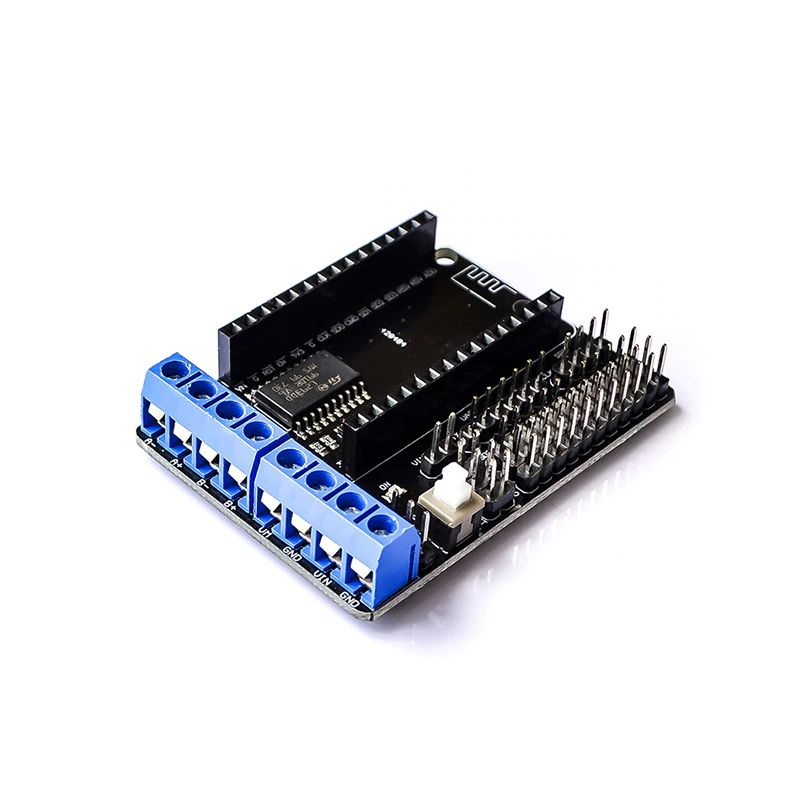

- 1x ESP8266 Motor Shield (wie abgebildet)
Hersteller-Information: anzado GmbH, Römerstadt 2-4, 66121 Saarbrücken Deutschland, info@roboter-bausatz.de
