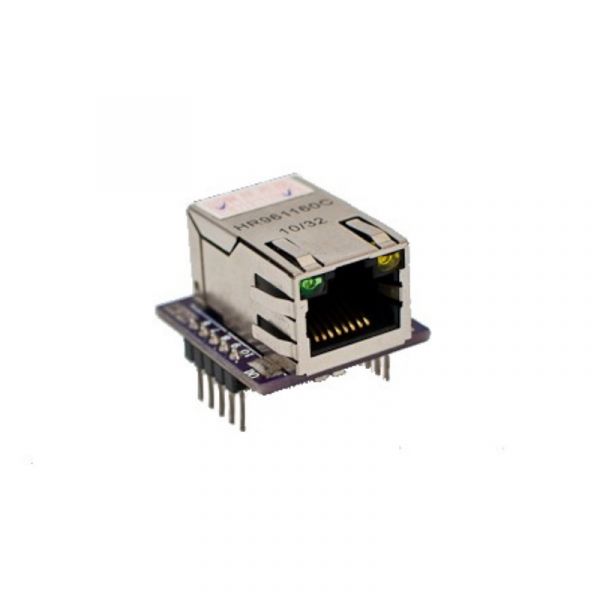

ENC28J60 Mini-Netzwerkmodul

ENC28J60 Mini-Netzwerkmodul
Menge Stückpreis
bis 4 15,95 € *
ab 5 15,45 € *
ab 20 14,95 € *

inkl. MwSt. zzgl. Versandkosten

Sofort versandfertig, Lieferzeit ca. 1-3 Werktage

  • RBS10185
Beschreibung: ENC28J60 Netzwerkmodul Dieses Mini-Netzwerkmodul eignet sich ideal um mit... mehr
Produktinformationen "ENC28J60 Mini-Netzwerkmodul"

Beschreibung:

ENC28J60 Netzwerkmodul

Dieses Mini-Netzwerkmodul eignet sich ideal um mit einem Microcontroller auf einfache Weise eine Netzwerkverbindung aufzubauen. Es ist ausgestattet mit einer herkömmlichen RJ45 Netzwerkbuchse sowie einem ENC28J60 Ethernet Controller. Somit lassen sich bpsw. ein kleiner Webserver, ein Chatserver oder ein Telnet Client einrichten. Über die 10 Socket Pins lässt sich das Netzwerkmodul einfach an ein Arduino o.ä anbringen. Für einen Testaufbau können auch Dupont Steckkabel verwendet werden. Durch die kleine Ausführung ist eine kompakte Montage selbst in kleinen Gehäusen möglich.

Pinbelegung

Die Pinbelegung auf dem ENC28J60 Mini-Netzwerkmodul sieht wie folgt aus:

  1. SCK: Serial clock input
  2. SI: Serial data input
  3. SO: Serial Data output
  4. WOL: Wake on LAN
  5. INT: Interrupt
  6. CLKOUT: Clock output
  7. CS: Chip select
  8. RESET: Reset
  9. GND: Masse (GND)
  10. VCC: Versorgungsspannung +3,3V

Einsatzgebiete

Das ENC28J60 Mini-Netzwerkmodul kann vielseitig eingesetzt werden. Es kann zur realisierung eines Webservers, eines Chatclients uvm. genutzt werden. Bei entsprechendem Sketch können auch einzelne Ports auf einem Arduino über das Netzwerk geschaltet werden. Im Internet lassen sich zahlreiche Beispiele zur Verwendung des Moduls finden.

Details:

  • Ethernet Chip ENC28J60-I/SO
  • 25MHZ Quarz
  • 3,3 V Spannungsversorgung
  • Stiftleiste zur Montage

Lieferumfang:

  • 1 x fertig aufgebautes Modul wie abgebildet
