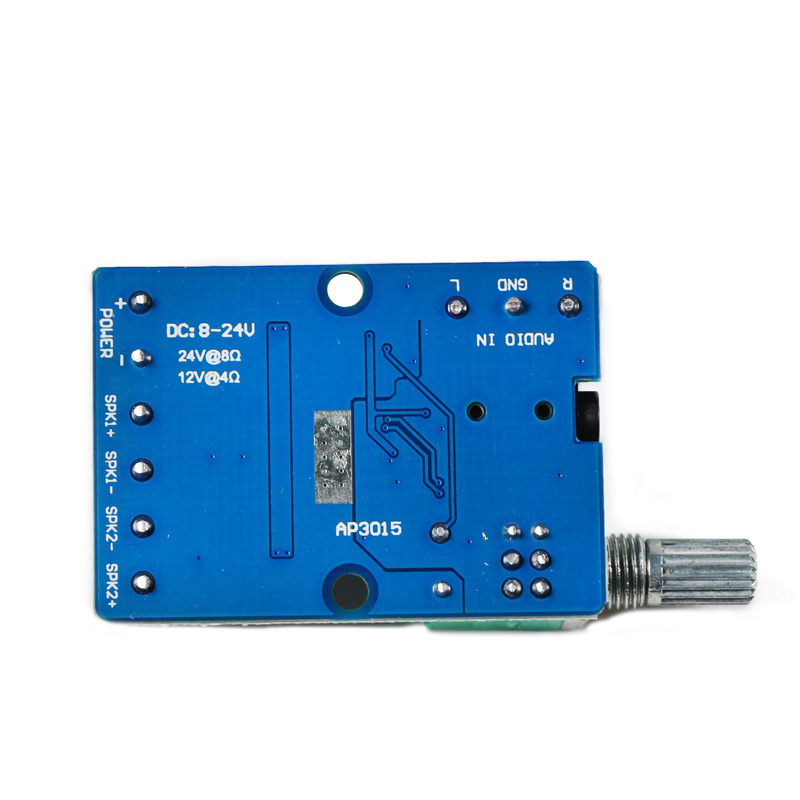

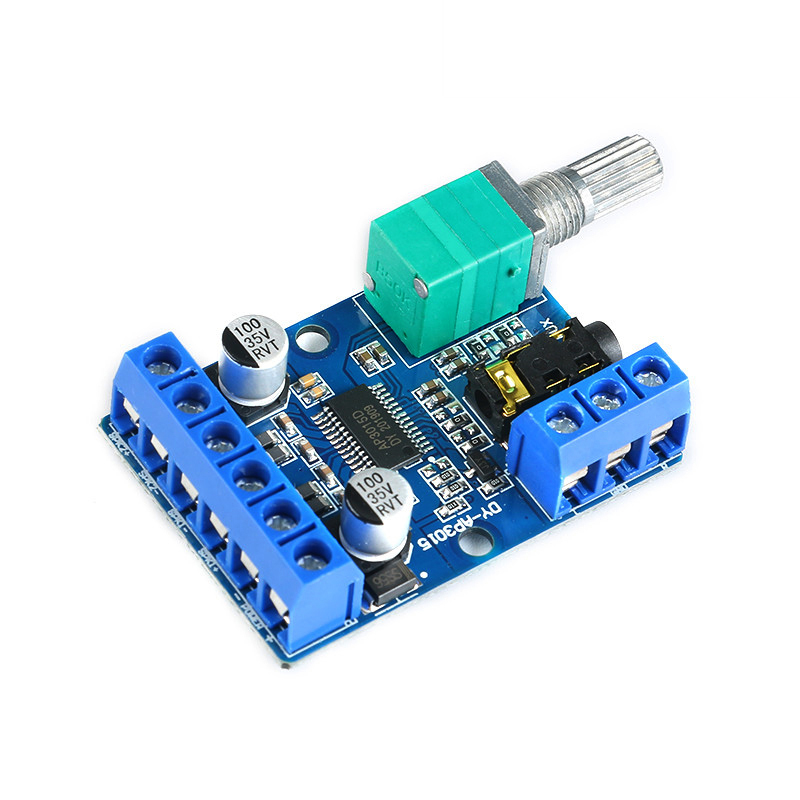

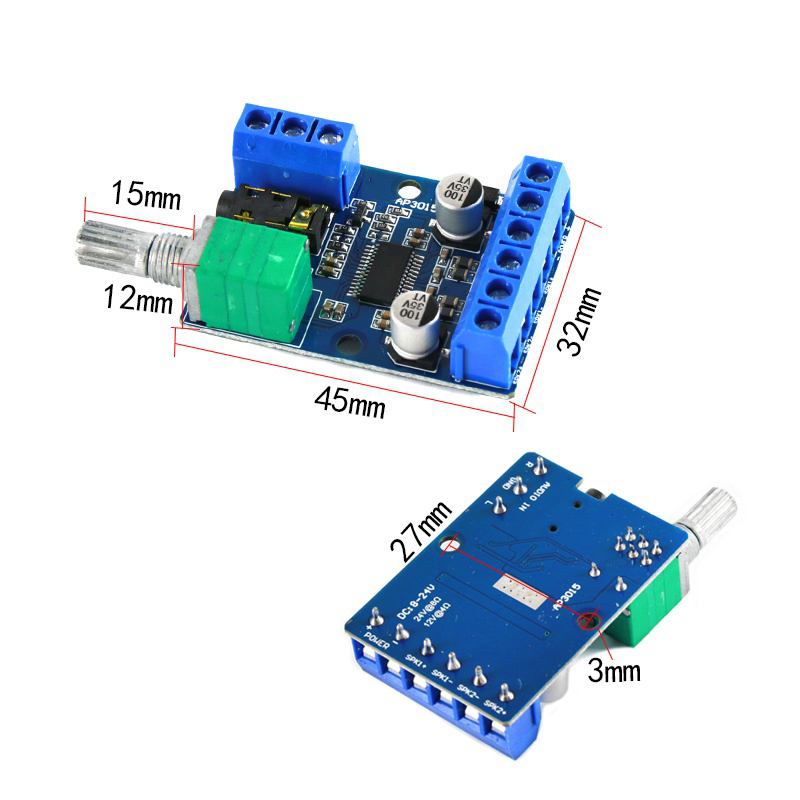

Das DY-AP3015 Verstärkermodul bietet hochwertige Stereo-Audioverstärkung in kompakter Bauform und unterstützt Ausgangsleistungen bis 2×30 W. Durch die Class-D Architektur mit PWM-Modulation erreicht das Modul hohe Effizienz bei geringem Energieverlust.

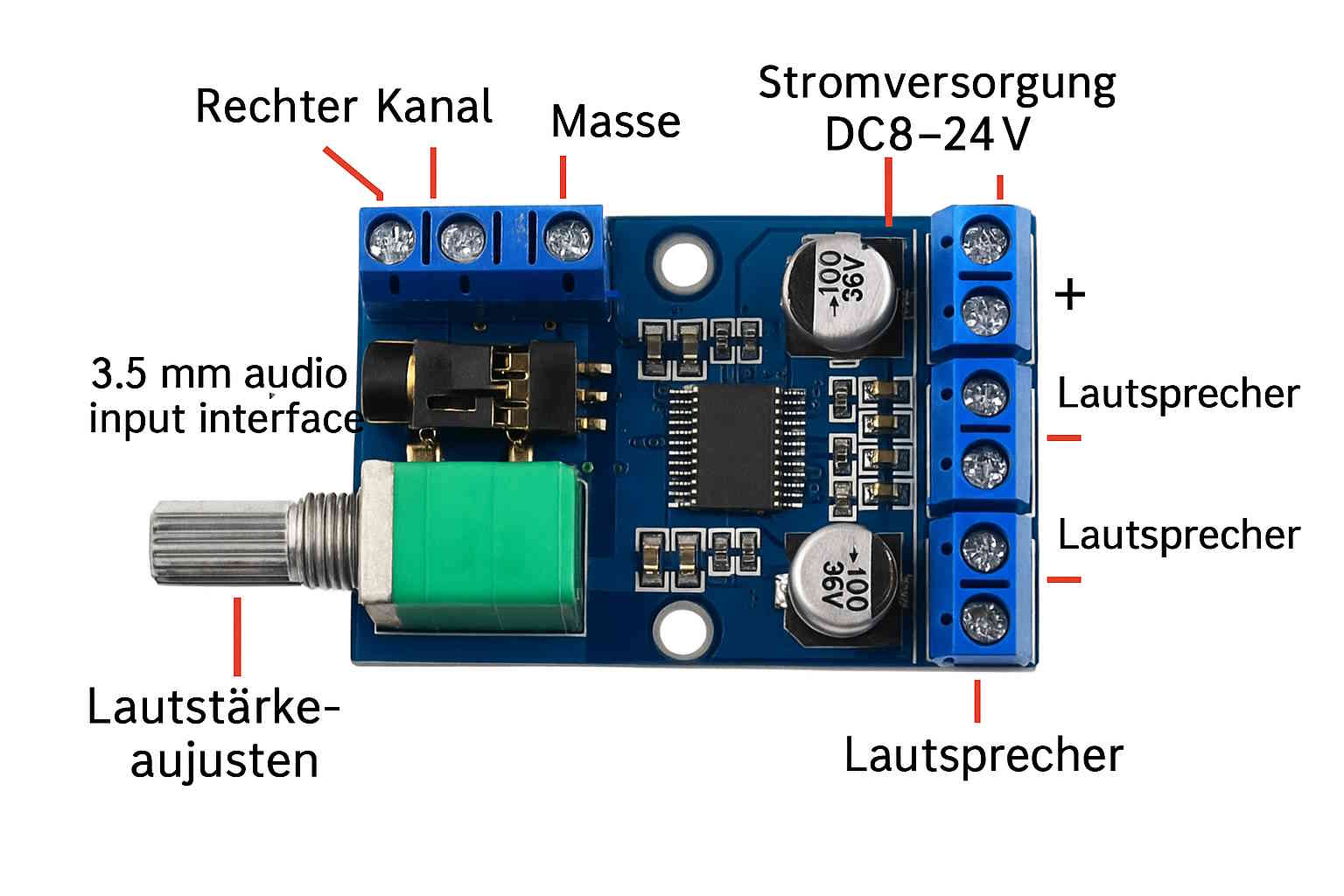

Es arbeitet mit einer Versorgungsspannung von 8 V bis 24 V DC (mindestens 2 A Stromversorgung erforderlich). Bitte beachten: Spannungen über 26 V können das Modul dauerhaft beschädigen, bei Spannungen unter 8 V kann es zu Störungen oder Rauschen kommen.
Für eine zuverlässige Funktion gelten folgende Empfehlungen:
Bei 4 Ω Last darf die Spannung 12 V nicht überschreiten
Bei 8 Ω Last sollte die Spannung unter 24 V bleiben
Ab einer Leistung über 2×20 W ist zusätzliche Kühlung empfehlenswert
Das Modul ist auf einen Audioeingang von 0,5–1,5 V ausgelegt
Lautsprecherleitungen sollten nicht länger als 1 m sein
Vor der Installation sollte eine ESD-Entladung erfolgen (z. B. durch Erden)

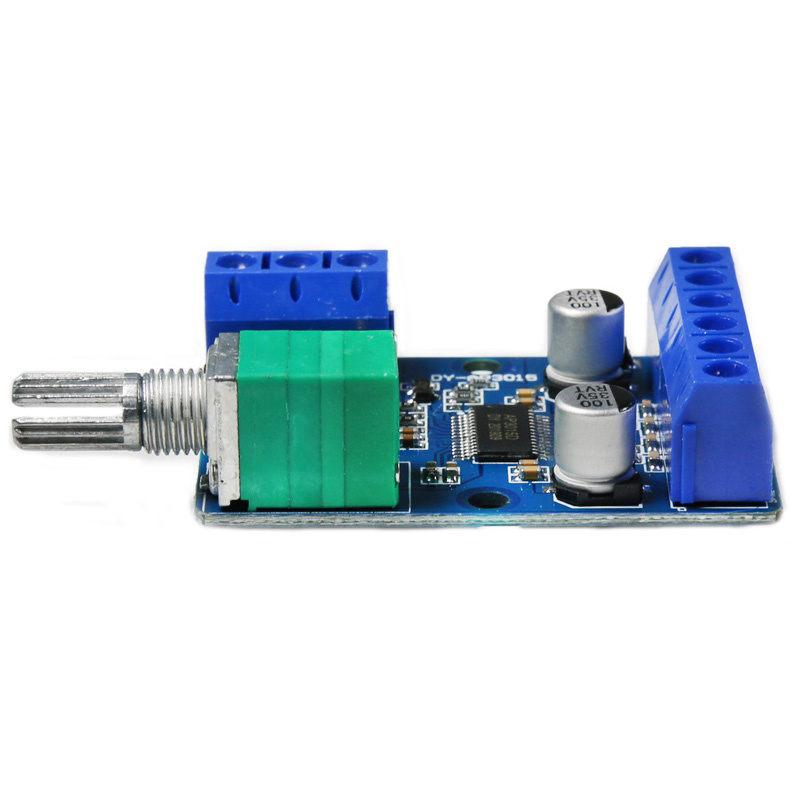

Ein integrierter Drehregler mit Ein-/Ausschaltfunktion (Klickmechanismus) ermöglicht die komfortable Lautstärkesteuerung. Ein Dreh im Uhrzeigersinn schaltet das Modul ein und erhöht die Lautstärke. Gegen den Uhrzeigersinn wird die Lautstärke verringert und das Modul mit einem Klick-Geräusch ausgeschaltet.
Fehlerdiagnose (FAUL CHECK) – typische Probleme:
Klickgeräusche beim Einschalten: Prüfen Sie, ob die Lautsprecherimpedanz zu niedrig ist oder die Stromversorgung nicht ausreicht
Störgeräusche während der Wiedergabe: Audioquelle, Kabelqualität oder Stromversorgung auf Fehler prüfen
Überhitzung der Lautsprecher: Verwenden Sie leistungsfähigere Lautsprecher oder reduzieren Sie die Lautstärke
Für optimale Ergebnisse wird die Verwendung von Lautsprechern mit mind. 30 W Leistung empfohlen.
