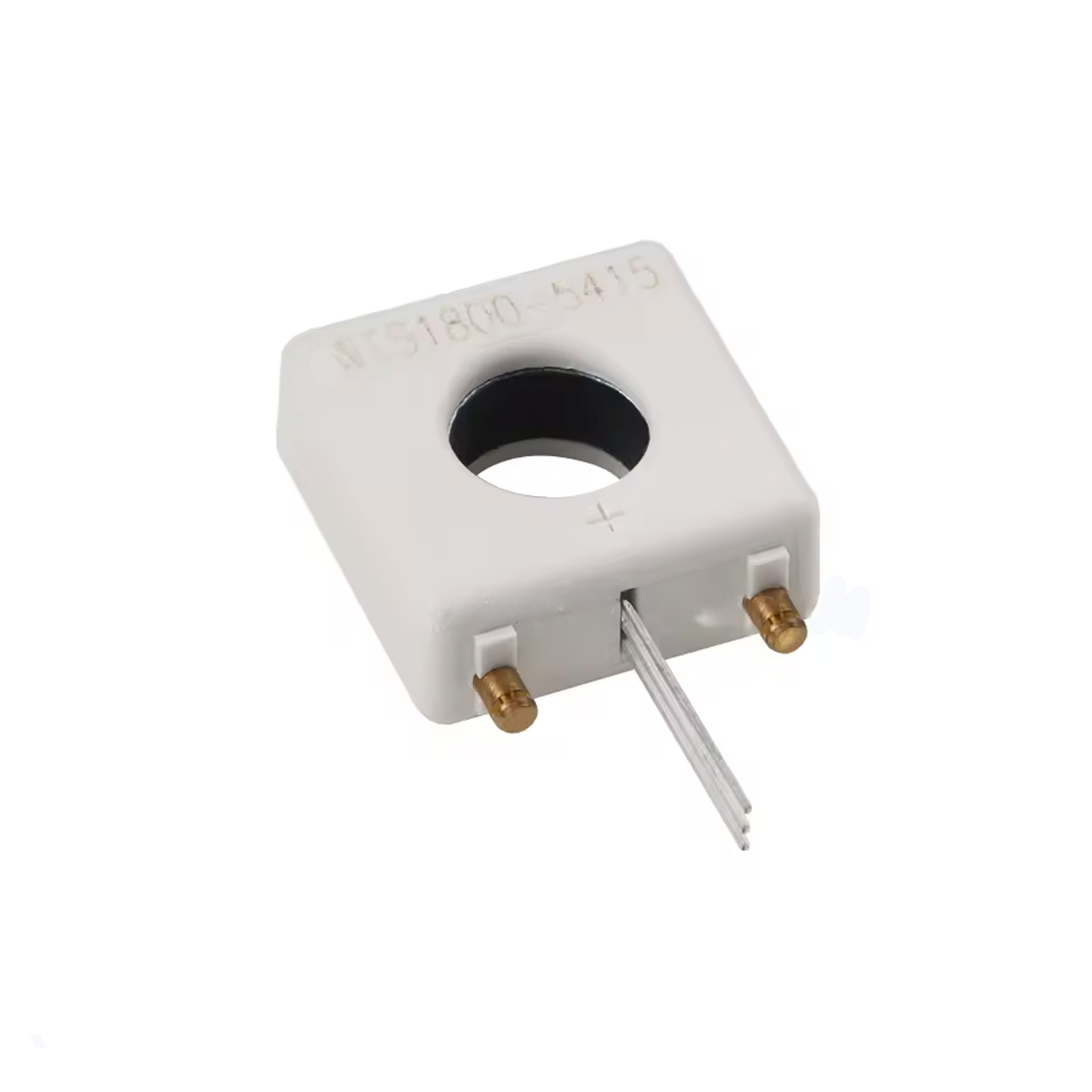

Das DC Hall-Stromsensor Modul WCS1800 ist ein vielseitiges Messmodul zur präzisen Erfassung von Strömen bis 35 A (DC) bzw. 25 A (AC). Es kombiniert zwei Funktionen:
Analogausgang – liefert ein Spannungssignal proportional zum gemessenen Strom, ideal für A/D-Wandlungen mit Mikrocontrollern (z. B. Arduino, ESP32, STM32).
Schaltausgang – ermöglicht das Einstellen eines Stromlimits (0,5–35 A). Wird der Grenzwert überschritten, wechselt das Signal von Low auf High und eine LED-Anzeige signalisiert den Überstrom.
Durch die kompakte Bauform (37 × 31 mm) und die einfache Spannungsversorgung mit 5 V DC ist das Modul besonders geeignet für DIY-Elektronik, Überstromschutz, Energieüberwachung, Ladegeräte, Netzteile oder Roboterprojekte.
Details
Modell: WCS1800
Sensortyp: Hall-Effekt Stromsensor
Betriebsspannung: 5 V DC
Messbereich: DC bis 35 A, AC bis 25 A
Einstellbarer Grenzwert: 0,5–35 A (für Schaltausgang)
Ausgangssignal:
Analog: proportionale Spannung
Digital: Schaltsignal (Low/High, LED-Indikator)
Platinenmaß: 37 × 31 mm
Anwendungen: Überstromschutz, Mess- und Steuertechnik, Energieüberwachung, DIY-Projekte
