Bigtreetech SKR Mini E3 TMC2209 V3.0 Ender-3 Upgrade Mainboard

BIGTREETECH
(1)
Vorschau: Bigtreetech SKR Mini E3 TMC2209 V3.0 Ender-3 Upgrade Mainboard Vorschau: Bigtreetech SKR Mini E3 TMC2209 V3.0 Ender-3 Upgrade Mainboard Vorschau: Bigtreetech SKR Mini E3 TMC2209 V3.0 Ender-3 Upgrade Mainboard Vorschau: Bigtreetech SKR Mini E3 TMC2209 V3.0 Ender-3 Upgrade Mainboard Vorschau: Bigtreetech SKR Mini E3 TMC2209 V3.0 Ender-3 Upgrade Mainboard Vorschau: Bigtreetech SKR Mini E3 TMC2209 V3.0 Ender-3 Upgrade Mainboard Vorschau: Bigtreetech SKR Mini E3 TMC2209 V3.0 Ender-3 Upgrade Mainboard Vorschau: Bigtreetech SKR Mini E3 TMC2209 V3.0 Ender-3 Upgrade Mainboard Vorschau: Bigtreetech SKR Mini E3 TMC2209 V3.0 Ender-3 Upgrade Mainboard Vorschau: Bigtreetech SKR Mini E3 TMC2209 V3.0 Ender-3 Upgrade Mainboard Vorschau: Bigtreetech SKR Mini E3 TMC2209 V3.0 Ender-3 Upgrade Mainboard Vorschau: Bigtreetech SKR Mini E3 TMC2209 V3.0 Ender-3 Upgrade Mainboard Vorschau: Bigtreetech SKR Mini E3 TMC2209 V3.0 Ender-3 Upgrade Mainboard Vorschau: Bigtreetech SKR Mini E3 TMC2209 V3.0 Ender-3 Upgrade Mainboard Vorschau: Bigtreetech SKR Mini E3 TMC2209 V3.0 Ender-3 Upgrade Mainboard Vorschau: Bigtreetech SKR Mini E3 TMC2209 V3.0 Ender-3 Upgrade Mainboard Vorschau: Bigtreetech SKR Mini E3 TMC2209 V3.0 Ender-3 Upgrade Mainboard
Bigtreetech SKR Mini E3 TMC2209 V3.0 Ender-3 Upgrade Mainboard
Bigtreetech SKR Mini E3 TMC2209 V3.0 Ender-3 Upgrade Mainboard
Bigtreetech SKR Mini E3 TMC2209 V3.0 Ender-3 Upgrade Mainboard
Bigtreetech SKR Mini E3 TMC2209 V3.0 Ender-3 Upgrade Mainboard
Bigtreetech SKR Mini E3 TMC2209 V3.0 Ender-3 Upgrade Mainboard
Bigtreetech SKR Mini E3 TMC2209 V3.0 Ender-3 Upgrade Mainboard
Bigtreetech SKR Mini E3 TMC2209 V3.0 Ender-3 Upgrade Mainboard
Bigtreetech SKR Mini E3 TMC2209 V3.0 Ender-3 Upgrade Mainboard
Bigtreetech SKR Mini E3 TMC2209 V3.0 Ender-3 Upgrade Mainboard
Bigtreetech SKR Mini E3 TMC2209 V3.0 Ender-3 Upgrade Mainboard
Bigtreetech SKR Mini E3 TMC2209 V3.0 Ender-3 Upgrade Mainboard
Bigtreetech SKR Mini E3 TMC2209 V3.0 Ender-3 Upgrade Mainboard
Bigtreetech SKR Mini E3 TMC2209 V3.0 Ender-3 Upgrade Mainboard
Bigtreetech SKR Mini E3 TMC2209 V3.0 Ender-3 Upgrade Mainboard
Bigtreetech SKR Mini E3 TMC2209 V3.0 Ender-3 Upgrade Mainboard
Bigtreetech SKR Mini E3 TMC2209 V3.0 Ender-3 Upgrade Mainboard
Bigtreetech SKR Mini E3 TMC2209 V3.0 Ender-3 Upgrade Mainboard

49,95 €
Inhalt: 1 Stück

inkl. MwSt. zzgl. Versandkosten

Sofort versandfertig, Lieferzeit ca. 1-3 Werktage

  • Artikel-Nr.: RBS15252
share
Tweet
Pin it
Email
share
Beschreibung Bewertungen 1 Dokumente 4
Beschreibung
Das SKR Mini E3 V3.0 von Bigtreetech wurde für den Ender-3 entwickelt und ersetzt 1:1 das... mehr
Menü schließen

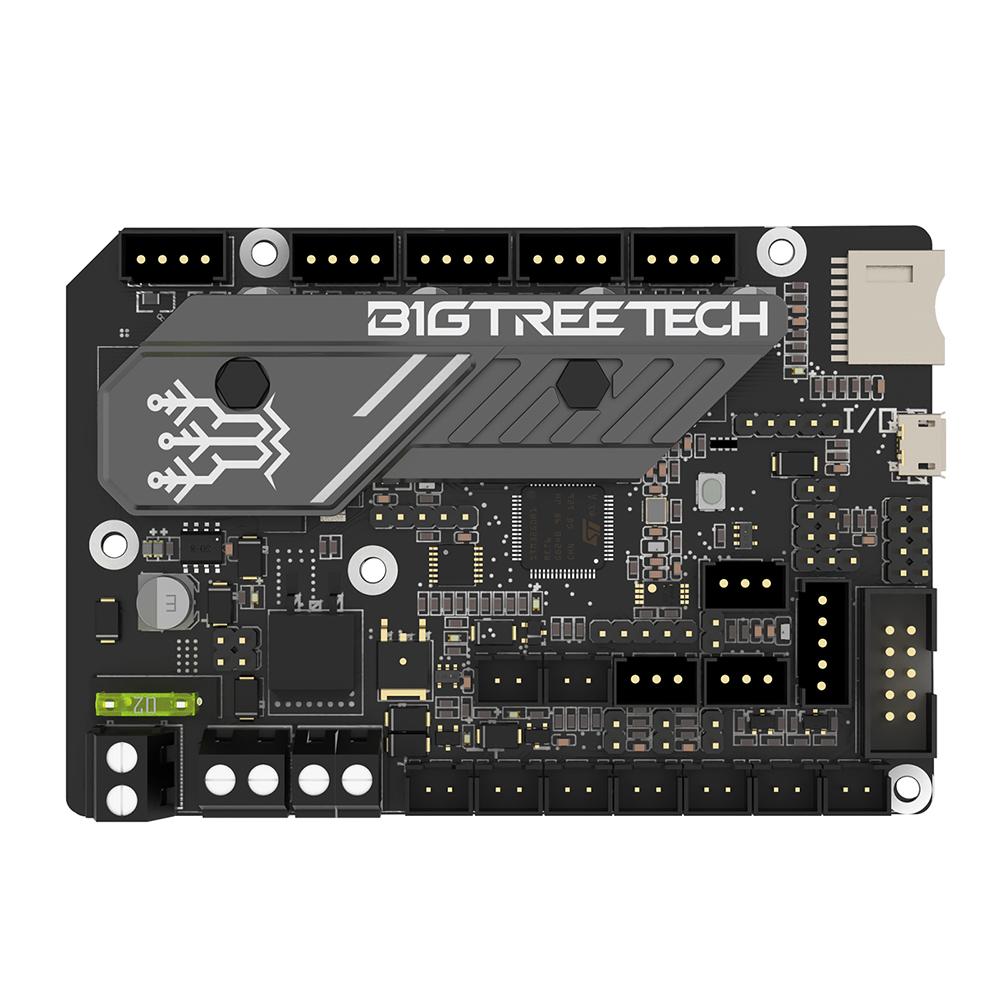

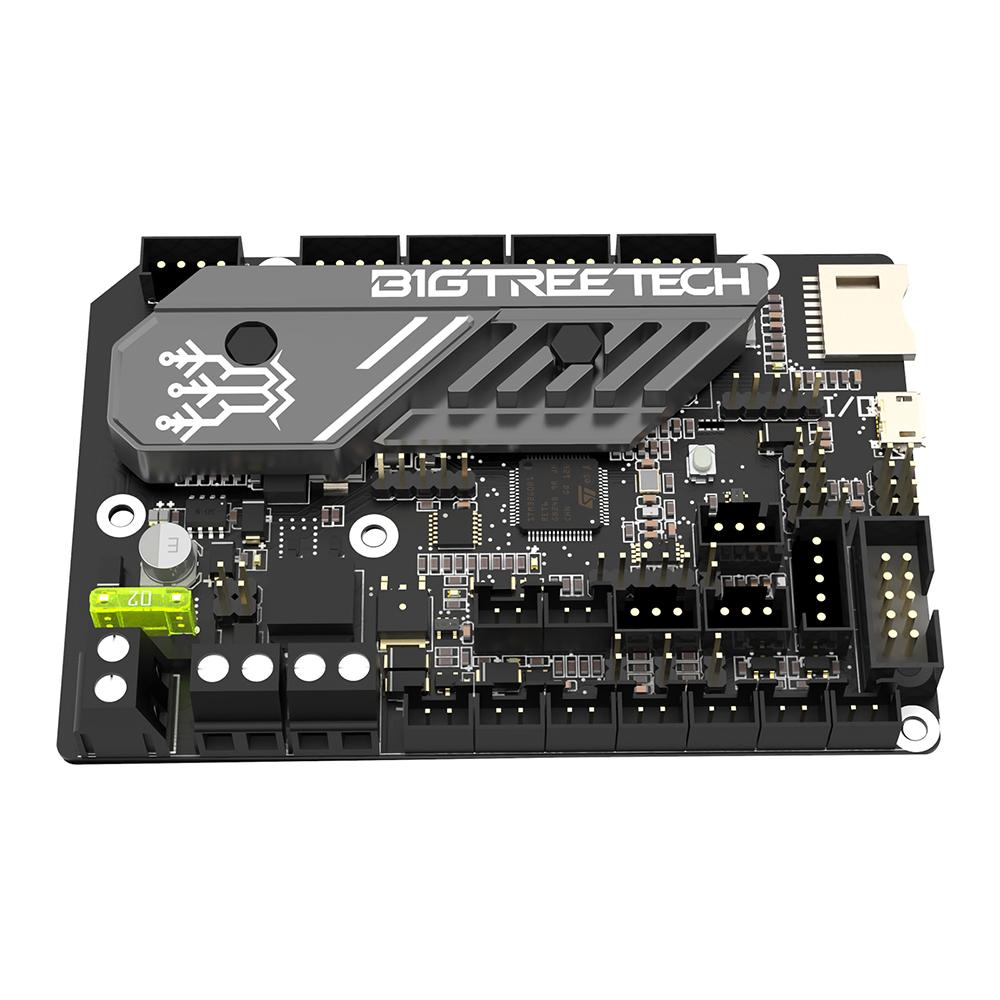

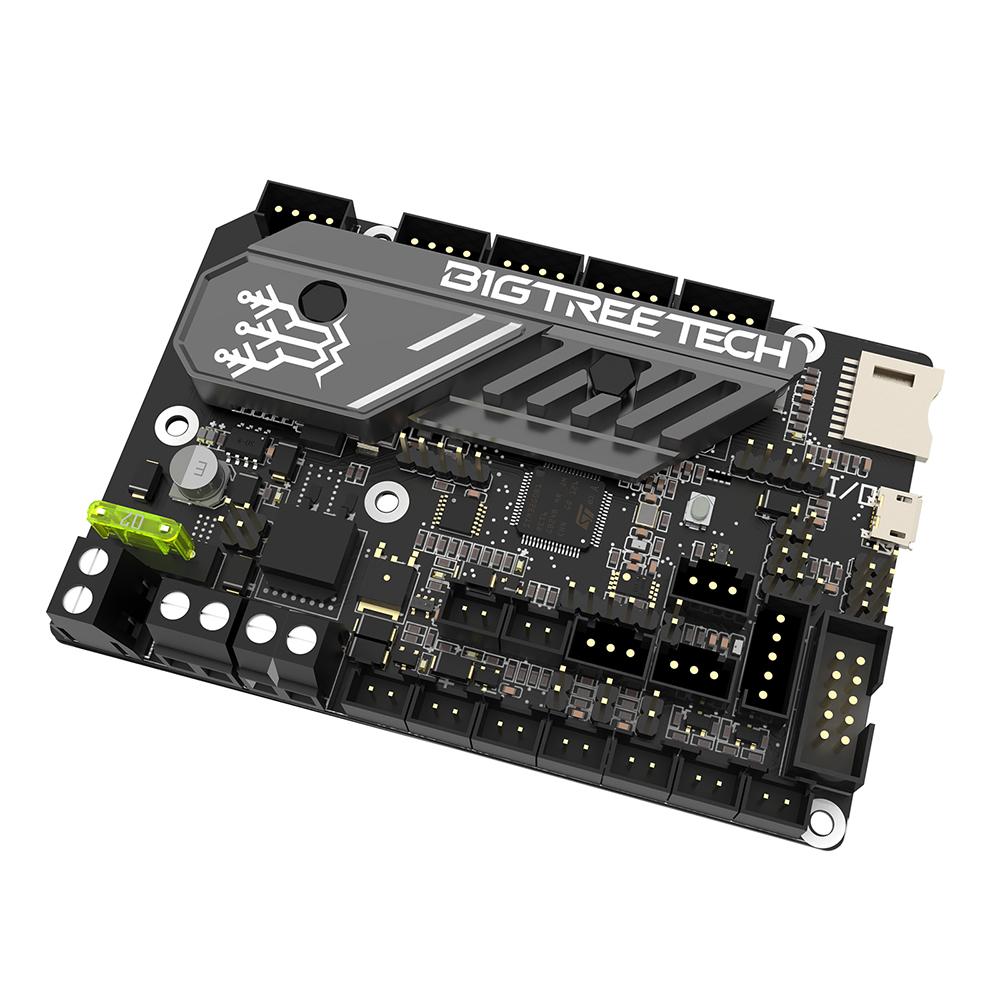

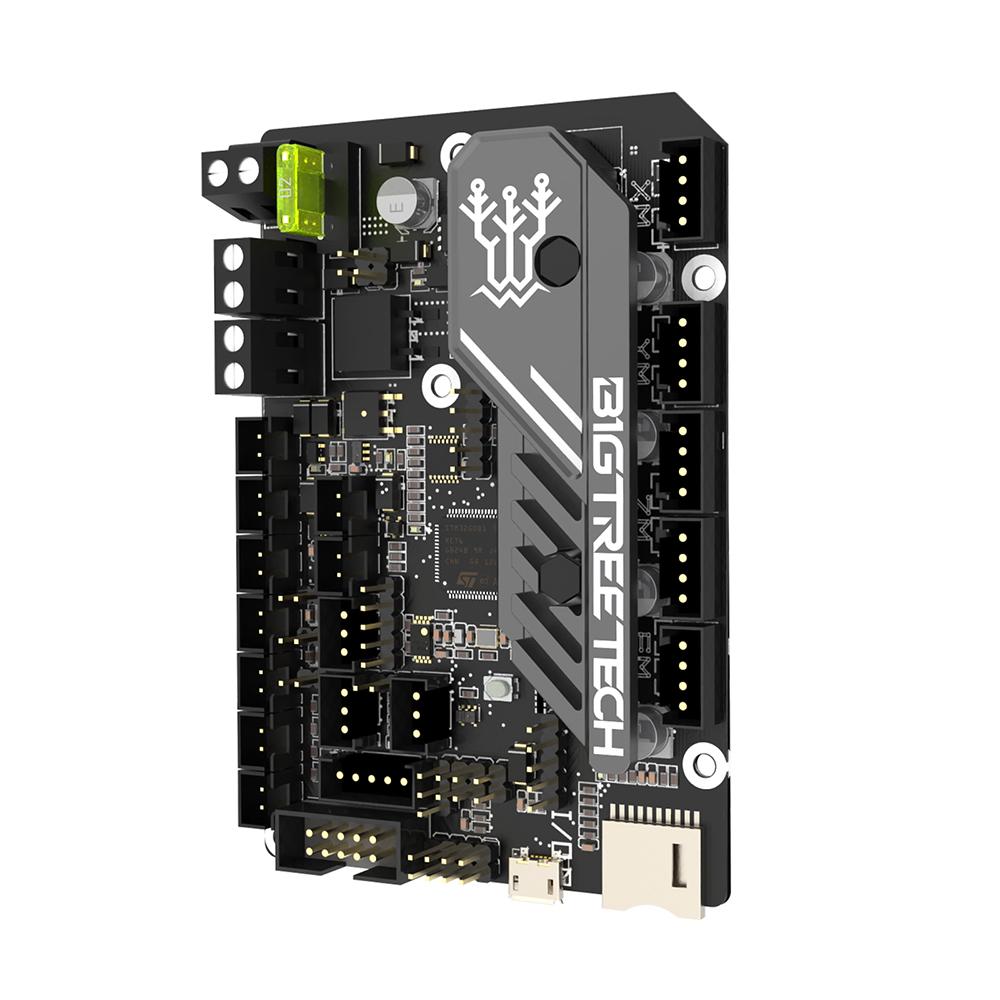

Das SKR Mini E3 V3.0 von Bigtreetech wurde für den Ender-3 entwickelt und ersetzt 1:1 das standard Mainboard von Creality. Es kommt mit einer vorinstallierten Firmware für ein übliches Ender-3 Setup. Die Firmware kann für verschiedene Druckermodelle und Extruder angepasst werden.

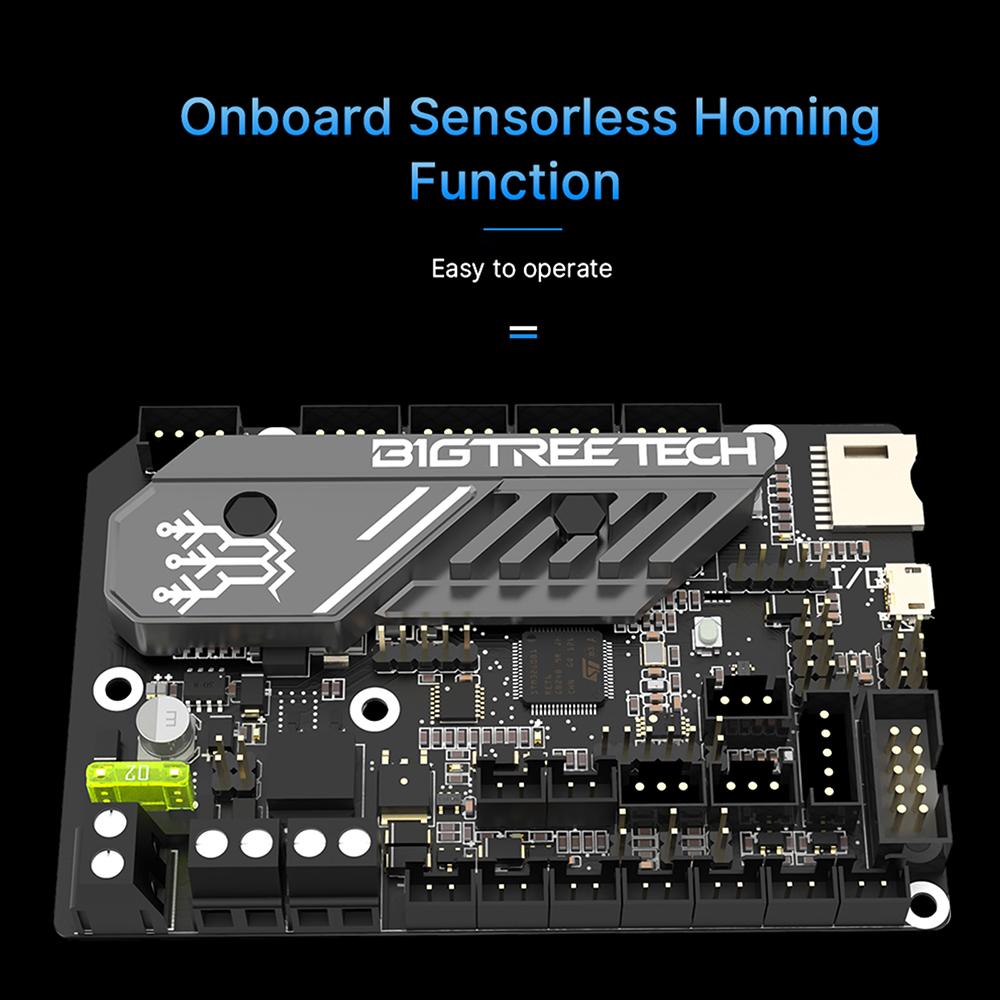

Neben der hohen Rechenleistung durch den 32 Bit Prozessor bietet das Board viele Anschlüsse für Module und besitzt integrierte TMC2209 Schrittmotorentreiber mit sensorless Homing.

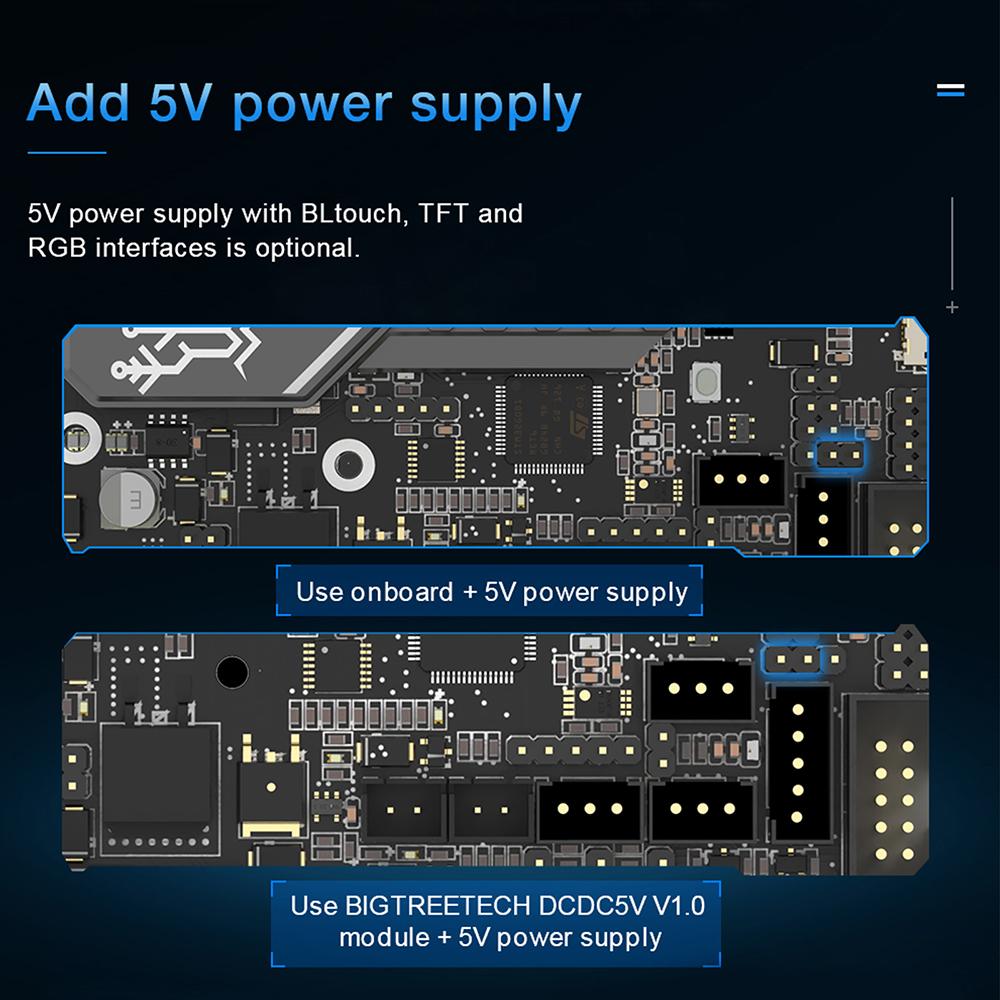

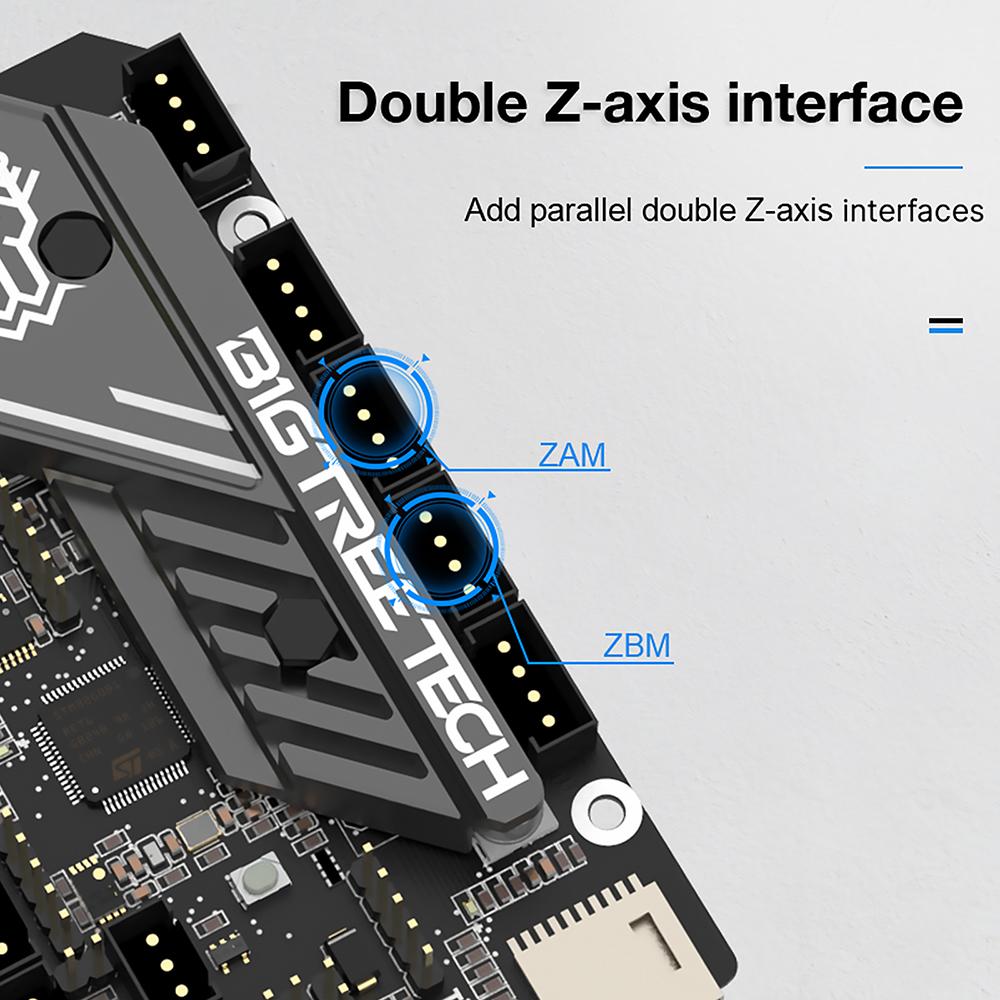

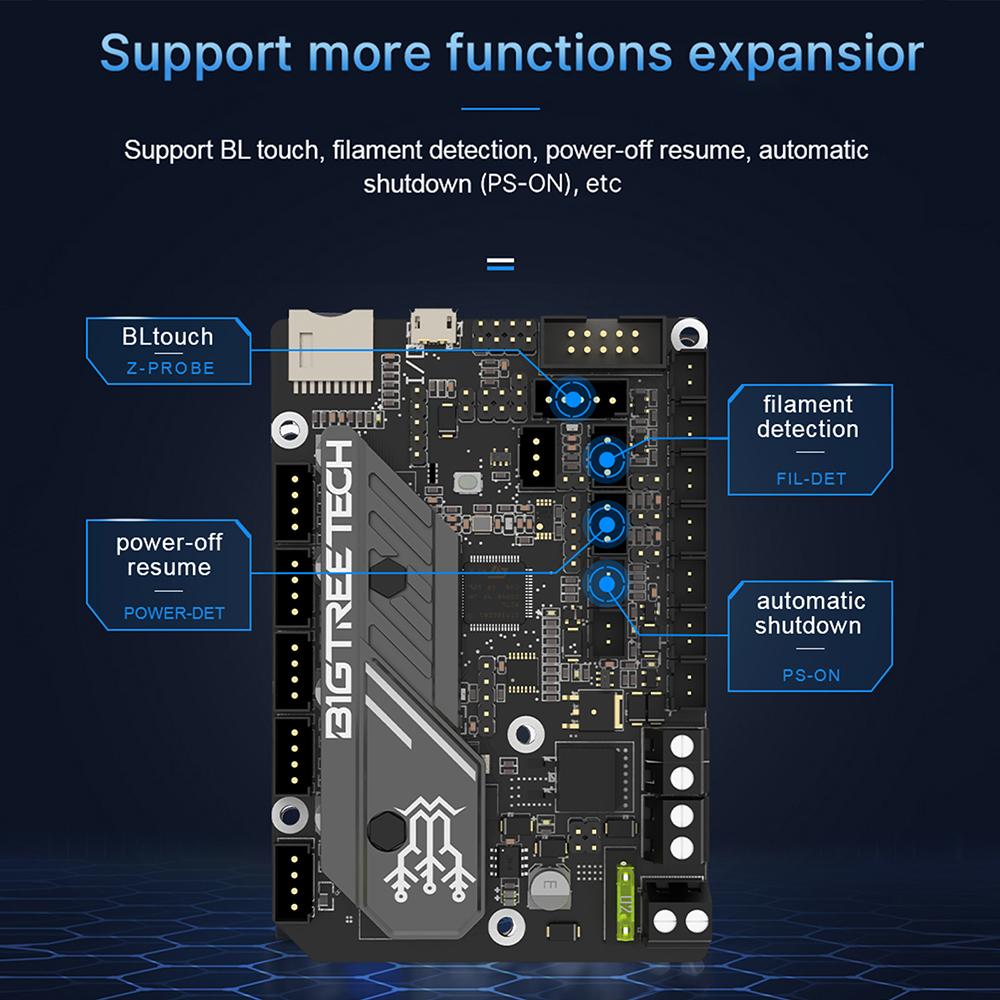

Das SKR Mini E3 V3.0 verfügt über Anschlüsse für duale Z-Achse, BLTouch, RGB LEDs, Filamentsensor, USV, auto shutdown sowie eine seperate 5V Stromversorgung für Module.

Verbesserungen gegenüber dem SKR Mini E3 V2.0

  • Neues industrielles Platinendesign

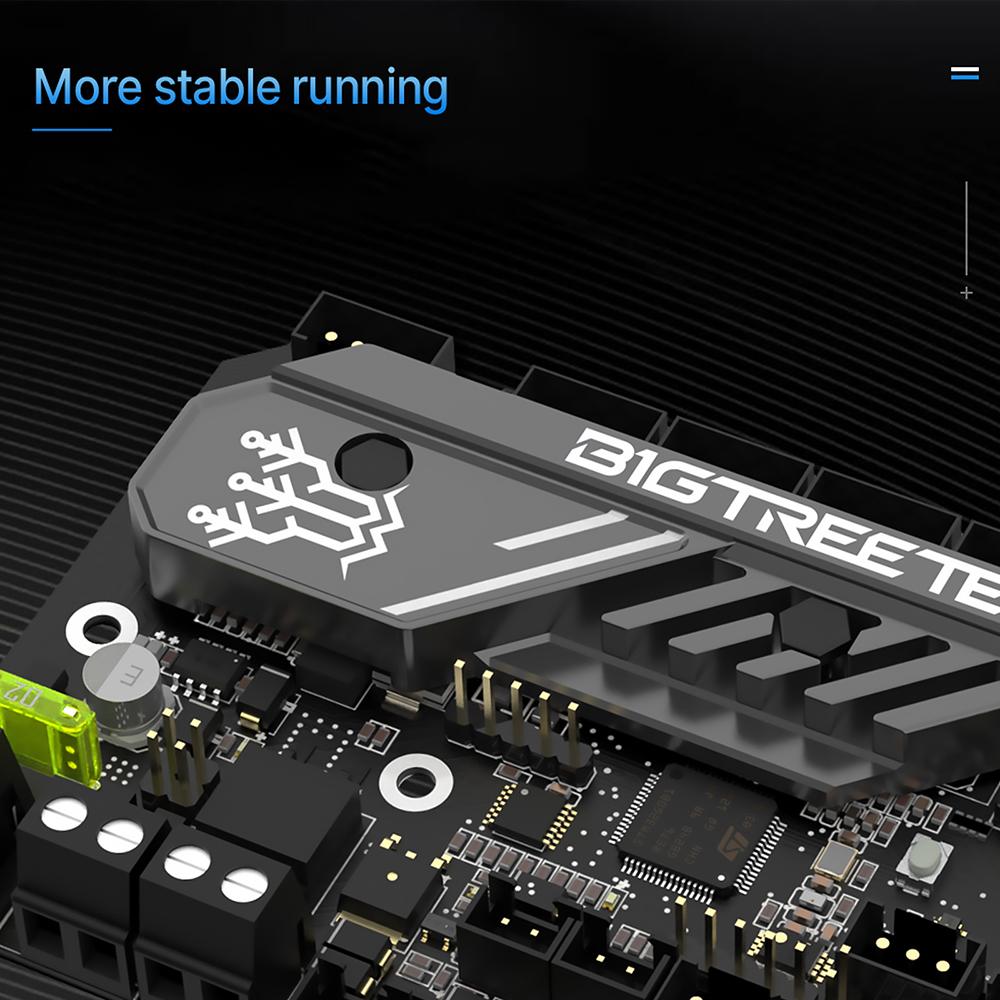

  • Neuer Kühlkörper mit größerer Fläche für wesentlich bessere Wärmeableitung
  • Leistungsfähiger Prozessor ARM Cortex-M0 STM32G0B1RET6
  • Neue Schutzschaltung für den Thermistor
  • Dritter PWM-Pin für Lüfter
  • MicroUSB Anschluss statt MiniUSB
  • 3.3V Stromversorgung für SPI Output Header

Details

  • Hersteller: BIGTREETECH

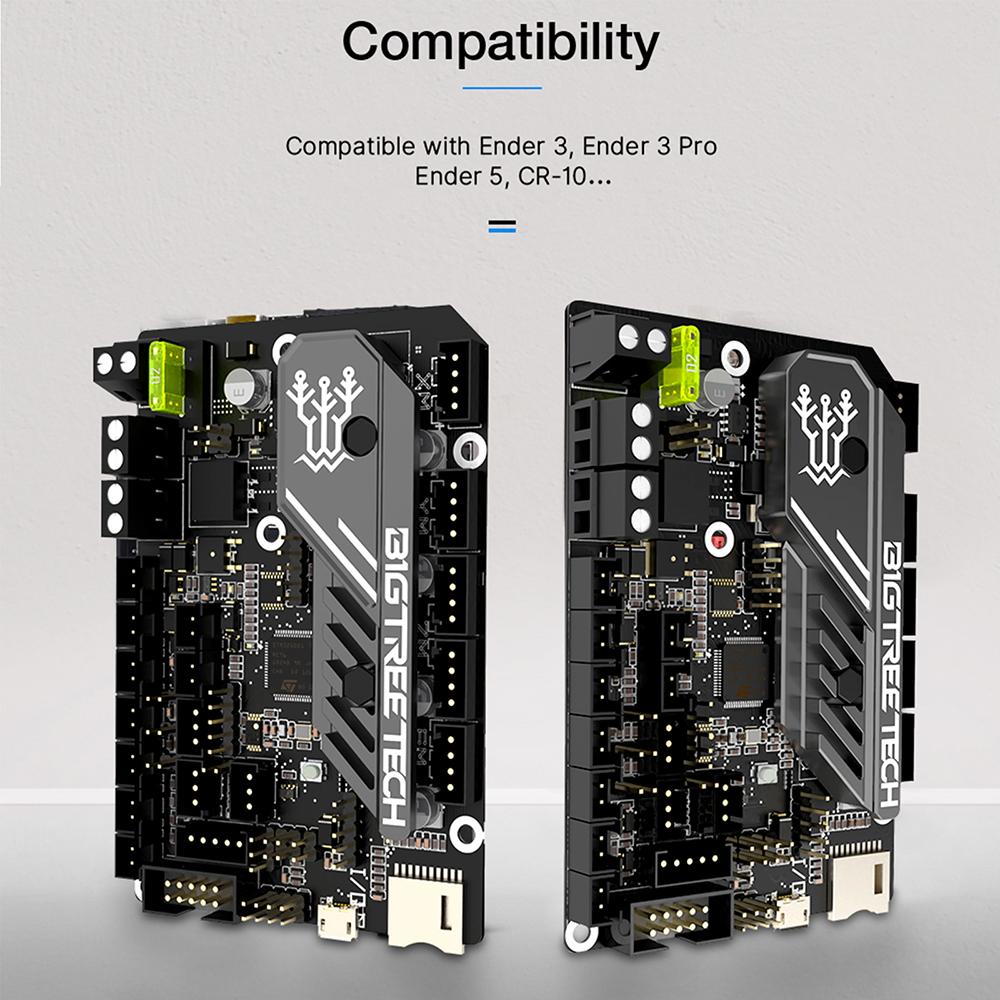

  • Passend für: Ender-3, Ender-3 Pro, Ender-5, Ender-5 Pro
  • Prozessor: ARM Cortex-M0 CPU 32 bit
  • Eingangsspannung: DC 12/24V
  • Logikspannung: 3.3V
  • Motortreiber: TMC2209
  • Interface: MicroUSB, MicroSD
  • Dateiformat: G-Code
  • Abmessungen: 103,75 x 70,25 mm
  • Version: 3.0

Lieferumfang

  • 1x Bigtreetech SKR Mini E3 TMC2209 V3.0
Modellkompatibilität: Creality Ender-3 Pro, Creality Ender 3, Creality Ender 5, Creality Ender 5 Pro
Produktart: 3D-Drucker Mainboard
Schrittmotortreiber: TMC2209
Filamentdurchmesser: Universal
Material: Universal

Verantwortlich i.S.d. GPSR:
Bewertungen 1
Bewertungen lesen, schreiben und diskutieren... mehr
Menü schließen
Kundenbewertungen für "Bigtreetech SKR Mini E3 TMC2209 V3.0 Ender-3 Upgrade Mainboard"
Von: Am: 12.03.2024

Super Board

Funktioniert perfekt, das erste Board war zwar defekt, aber es wurde mir sofort ein neues zugeschickt. Alles super, würde ich hier wieder bestellen.

Bewertung schreiben
Bewertungen werden nach Überprüfung freigeschaltet.

Die mit einem * markierten Felder sind Pflichtfelder.

Dokumente 4
Hilfreiche Dokumente und Downloads
Menü schließen
Dokumente & Downloads für Bigtreetech SKR Mini E3 TMC2209 V3.0 Ender-3 Upgrade Mainboard
Produktinformationen & Sicherheitshinweise
PDF
Download
User Manual
PDF
Download
Firmware (Marlin / Klipper)
Link
Öffnen
Hardware Dokumentation
Link
Öffnen
Ähnliche Artikel Kunden kauften auch
Ähnliche Artikel
BIGTREETECH BTT Pi V1.2 BIGTREETECH BTT Pi V1.2
ab 44,65 €
RAMPS 1.4 Kit + Mega2560 R3 + 5 x A4988 Treiber für RepRap 3D Drucker RAMPS 1.4 Kit + Mega2560 R3 + 5 x A4988 Treiber...
57,49 €
Ramps 1.4 Kit + 12864 LCD Controller + DRV8825 Schrittmotoren Ramps 1.4 Kit + 12864 LCD Controller + DRV8825...
ab 45,95 €
Kunden kauften auch
Bigtreetech TFT-35-E3 Dualmodus Touchscreen LCD Display für Ender-3/5 Bigtreetech TFT-35-E3 Dualmodus Touchscreen LCD...
48,95 €
Schrittmotorkabel 4Pin auf 6 Pin HX2.54 150cm Schrittmotorkabel 4Pin auf 6 Pin HX2.54 150cm
ab 1,89 €
BUNDLE
BLTouch Smart V3.1 Autolevel Sensor Antclabs BLTouch Smart V3.1
ab 38,45 €
Einschmelzgewinde Sortiment M2, M2.5, M3 500 Stück Einschmelzgewinde Sortiment M2, M2.5, M3 500 Stück
ab 17,92 €
Schrittmotorkabel 4Pin auf 6 Pin HX2.54 20cm Schrittmotorkabel 4Pin auf 6 Pin HX2.54 20cm
ab 0,75 €
V-Slot Aluminiumprofil 2020 1 Meter schwarz V-Slot Aluminiumprofil 2020 1 Meter schwarz
ab 5,55 €
MK8 Düse 0.6mm für Creality CR-10/Ender-3/Ender-5 Serie MK8 Düse 0.6mm für Creality...
ab 0,95 €
Bigtreetech TFT70 Dualmodus Touchscreen LCD Display Bigtreetech TFT70 Dualmodus Touchscreen LCD...
ab 69,45 €
Bigtreetech Smart Filamentsensor SFS V2.0 Bigtreetech Smart Filamentsensor SFS V2.0
ab 16,65 €
Bigtreetech BTT Writer Wifi Modul Firmware Programmer Bigtreetech BTT Writer Wifi Modul Firmware...
ab 4,45 €
Bigtreetech DCDC Power Modul V1.0 für SKR 1.4 Bigtreetech DCDC Power Modul V1.0 für SKR 1.4
ab 6,65 €
MGN12H Linearlager MGN12H Linearlager
ab 11,55 €
Dual Gear Extruder für 1.75mm Filament Dual Gear Extruder BMG Klon für 1.75mm Filament
ab 19,45 €
24V 4010 Lüfter 40x40x10mm 2Pin 24V 4010 Lüfter 40x40x10mm 2Pin
ab 1,55 €
Linearführung MGN12H 400mm Linearführung MGN12H 400mm
ab 28,15 €
Linearführung MGN12H 450mm Linearführung MGN12H 450mm
Inhalt 1 Stück
26,79 €
BUNDLE
BLTouch Verlängerungskabelset 1m BLTouch Verlängerungskabelset 1m
ab 1,85 €
BUNDLE
ACT Nema 17 Schrittmotor 17HS5425L20P1-X2 ACT Nema 17 Schrittmotor 17HS5425L20P1-X2
ab 12,65 €
Kamera für Raspberry Pi 2/3/B+ 720P 1080P 5MP Kamera für Raspberry Pi 2/3/B+ 720P 1080P 5MP
5,69 €
Radiallüfter 5015 24V Radiallüfter 5015 24V
Inhalt 1 Stück
ab 1,75 €
TF/Micro SD auf Micro SD-Karte Verlängerungskabel 25cm TF/Micro SD auf Micro SD-Karte...
ab 5,75 €
M3 Hammermutter T-Schlitz M3 Hammermutter T-Schlitz Nut 6
ab 0,25 €
Wantai Netzteil 24V 14.6A 350W für 3D-Drucker / CNC-Maschinen Wantai Netzteil 24V 14.6A 350W für 3D-Drucker /...
ab 38,95 €
Entlötpumpe Entlötpumpe
ab 2,29 €
Schrittmotorkabel 4 Pin auf 6 Pin HX2.54 80 cm Schrittmotorkabel 4 Pin auf 6 Pin HX2.54 80 cm
ab 1,15 €
GY-291 Accelerometer mit ADXL345 Chip GY-291 Beschleunigungssensor Accelerometer ADXL345
ab 3,19 €
Long-Distance J-Head V6 Hot End 0.4 -1.75mm Long-Distance J-Head V6 Hot End 0.4 / 1.75mm
ab 6,79 €
33m Rolle Kapton Klebeband 20mm breit 33m Rolle Kapton Klebeband 20mm breit
Inhalt 33 Laufende(r) Meter (0,10 € / 1 Laufende(r) Meter)
ab 3,29 €
1 Meter T2.5 Zahnriemen offen 1 Meter T2.5 Zahnriemen offen
Inhalt 1 Laufende(r) Meter
ab 1,95 €
Optischer Endschalter mit Kabelsatz Optischer Endschalter mit Kabelsatz 3-Pin, 50cm...
ab 1,19 €
Zuletzt angesehen
Artikelfragen 2
Artikelfragen 2
Lesen Sie von weiteren Kunden gestellte Fragen zu diesem Artikel mehr
Menü schließen

Frage Stellen

Mit * gekennzeichnete Felder sind Pflichtfelder.

Beantwortete Fragen

Frage von Thomas R*** , Datum: 29.01.2024

brauche ich für den Ender3 v2 noch ein spezielles Kabel für das Standarddisplay oder ist das Board Plug&Play und ich kann die Werksseitigen Kabel weiter verwenden?

Antwort des Shopbetreibers

Sie können das bereits verbaute Kabel verwenden. Das Board besitzt alle Anschlüsse und Maße, um direkt eingebaut und angeschlossen zu werden.

Eine Firmware für den Ender-3 V2 müssen Sie selbst aufspielen.

Frage von Michael D*** , Datum: 10.05.2022

Hallo, welche Displays kann ich für das Board verwenden ?

Antwort des Shopbetreibers

Wenn Sie kein Display von einem Ender-3 oder Ender-5 haben, empfehlen wir Ihnen das TFT-35 E3 https://www.roboter-bausatz.de/p/bigtreetech-tft-35-e3-dualmodus-touchscreen-lcd-display-fuer-ender-3-5 Sie können im Prinzip jedes Display anschließen, welches auch auf das Standard Ender-3 Mainboard passt.
