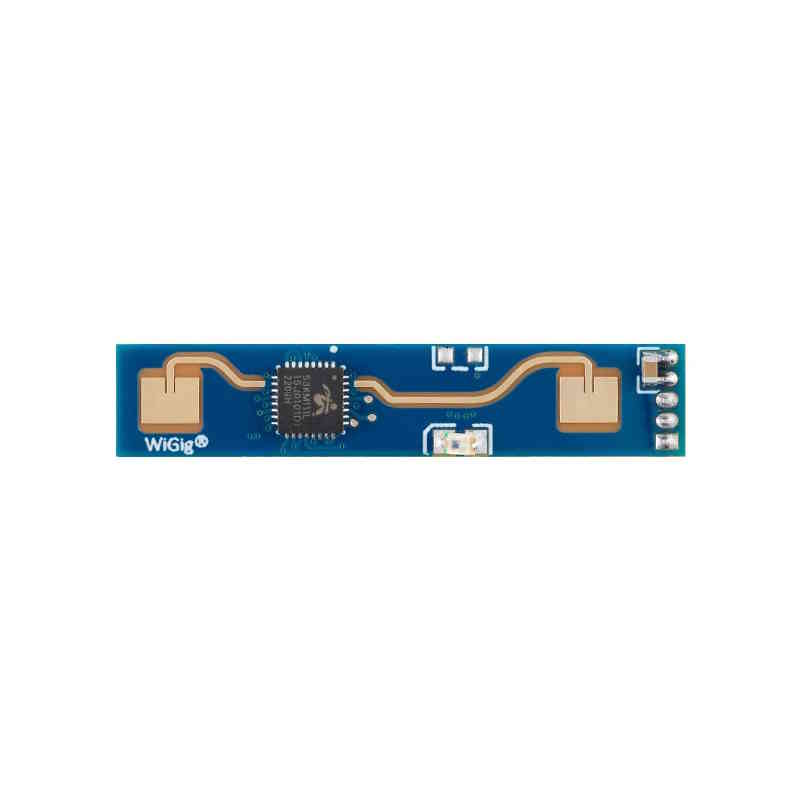

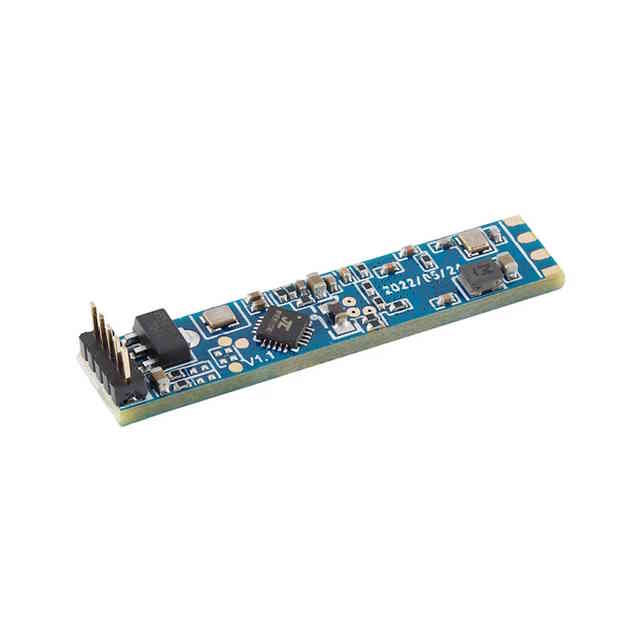

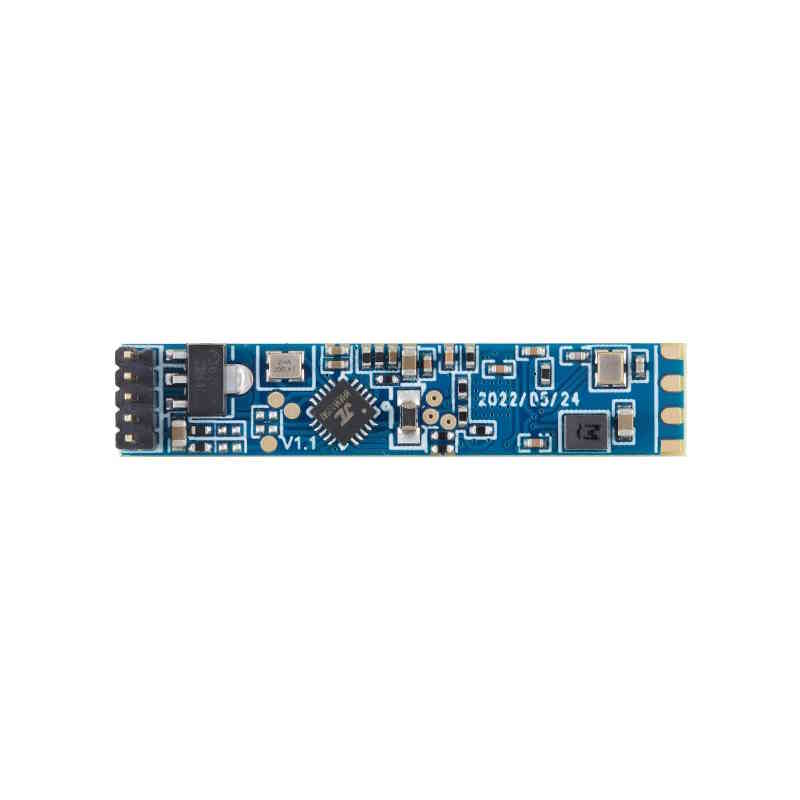

Das HLK-LD2410 von Hilink Electronics ist ein hochsensibles 24-GHz-Modul zur Erfassung der Anwesenheit von Personen. Es nutzt das FMCW-Prinzip (frequenzmodulierte kontinuierliche Welle) zur Detektion von menschlichen Zielen im festgelegten Raum.
Durch die Verarbeitung von Radarsignalen und präzise Algorithmen für die Körperinduktion erkennt das Modul hochsensibel die Anwesenheit von Personen, die sich bewegen oder stillstehen. Es kann auch Zusatzinformationen wie die Entfernung zum Ziel berechnen. Das Produkt wird hauptsächlich in Innenräumen eingesetzt, um in Echtzeit zu erkennen, ob sich eine bewegende oder leichtbewegliche Person im Bereich befindet.
Es kann eine Entfernung von bis zu 5 Metern erfassen und bietet eine visuelle Konfigurationstool, um den Erfassungsbereich, die Empfindlichkeit und die Verzögerungszeit einzustellen. Das Modul unterstützt GPIO- und UART-Ausgabe und kann flexibel für verschiedene intelligente Szenarien und Terminalprodukte angewendet werden. Es hat eine kompakte Größe von nur 7 mm x 35 mm und kann an der Wand oder an der Decke installiert werden.
Das HLK-LD2410 eignet sich für verschiedene Anwendungen wie Lichtsteuerung, Werbedisplays, Sicherheitsanwendungen und intelligente Haushaltsgeräte.
Hohe Empfindlichkeit: Das Modul nutzt die FMCW-Technologie und einen präzisen menschlichen Körperinduktionsalgorithmus, um hochsensible Ergebnisse bei der Erkennung der Anwesenheit von Personen zu liefern. Es kann zwischen bewegenden und stillstehenden Personen unterscheiden und sogar Mikrobewegungen erkennen, die von anderen Lösungen oft übersehen werden.

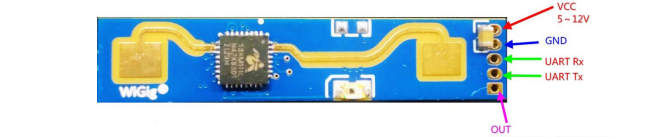

Flexibilität und Anpassbarkeit: Das Modul bietet eine visuelle Konfigurationstool, mit dem der Benutzer den Erfassungsbereich, die Empfindlichkeit und die Verzögerungszeit einstellen kann, um es an die spezifischen Anforderungen seiner Anwendung anzupassen. Darüber hinaus unterstützt es GPIO- und UART-Ausgabe, um eine flexible Integration in verschiedene intelligente Szenarien und Terminalprodukte zu ermöglichen.
Geringe Größe und einfache Montage: Mit einer Größe von nur 7 mm x 35 mm ist das Modul klein und einfach zu montieren. Es kann an der Wand oder Decke installiert werden und bietet eine Plug-and-Play-Lösung, um die Montage schnell und einfach zu machen.
Details
Plug and Play, einfache Montage
Der längste Erfassungsbereich beträgt bis zu 5 Meter
Großer Erfassungswinkel, Erfassungsbereich bis zu ±60 Grad
Genaue Identifizierung innerhalb des Intervalls, Unterstützung der Teilung des Erfassungsbereichs und Abschirmung der Störungen außerhalb des Intervalls
Intelligente Parameteranpassung auf mehreren Ebenen, um den Anforderungen von Szenenänderungen gerecht zu werden
Visuelles Debugging und Konfigurationstools

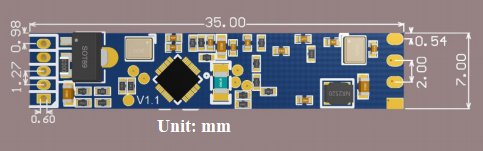

Klein und vereinfacht, die Mindestgröße beträgt nur 7mmx35mm

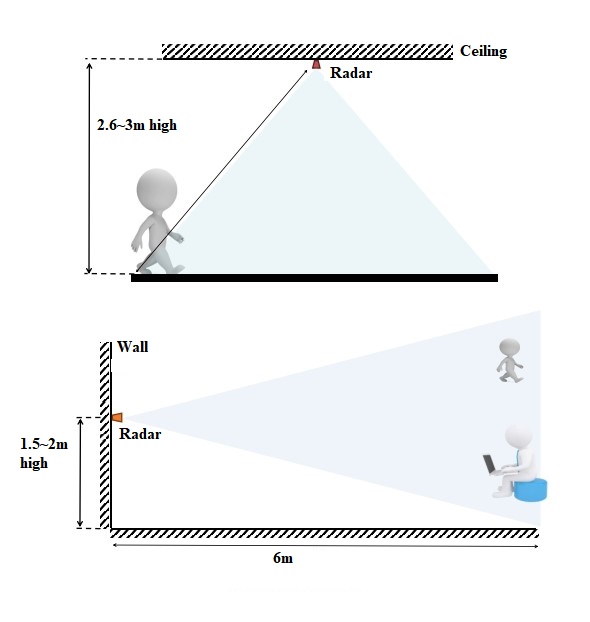

Unterstützt verschiedene Installationsmethoden wie Deckenaufhängung und Wandaufhängung
24GHz ISM-Band, konform mit FCC- und CE-Spektrumvorschriften
Kundenbewertungen für "Bewegungssensor HLK-LD2410 24G"
Von:
Benjamin Z
Am:02.11.2023
Ganz cool
Grundsätzlich ist es für den Preis einer der besten Radarsensoren. Das Problem besteht lediglich darin, dass es hierzu so gut wie keine Dokumentation gibt und alle Libraries zum Sensor entweder veraltet oder auf ein anderes Modell ausgerichtet sind. Ich habe es an meinem Esp8266 bis jetzt nicht im Zusammenhang mit ESPHome und Homeassistant zum Laufen bringen können. Beim nächsten Mal werde ich erst nach der Dokumentation schauen und dann einen Sensor kaufen.
In der Testsoftware lief er allerdings einwandfrei und hat mit seiner Präzision wirklich beeindruckt. Wer etwas mehr Ahnung vom Programmieren hat, bekommt den Sensor sicher eingebunden.
Von:
Oliver
Am:20.09.2023
Erster Eindruck
Mein erster Eindruck bzgl. des Sensors ist positiv. Man kann die Reichweite und Empfindlichkeit über z.B. einem USB-->TTL Konverter ganz gut einstellen. Besser wäre es natürlich wenn der LD2410B hier auch angeboten würde, damit kann man die Einstellungen über Bluetooth und Smartphone einstellen. Übrigens braucht es für die Anschlüsse Buchsen im 1,27mm Rastermass. Ich glaube das wird hier nicht angeboten.
