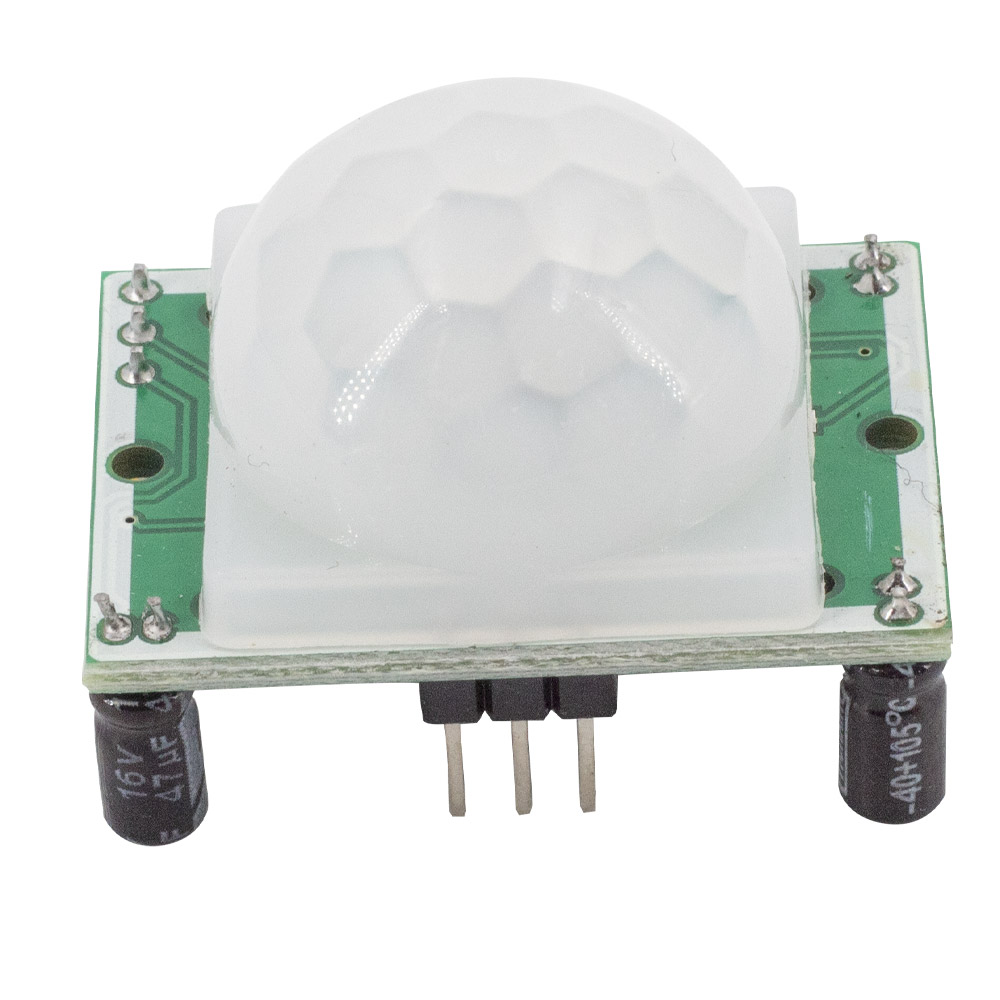

Bewegegungssensor HC-SR501 Infrarot PIR

Menge Stückpreis Preisempfehlung
bis 4 1,38 € 1,45 €
ab 5 1,28 € 1,35 €
ab 10 1,19 € 1,25 €

inkl. MwSt. zzgl. Versandkosten

Sofort versandfertig, Lieferzeit ca. 1-3 Werktage

  • RBS10003
Beschreibung: Passiver Infrarotsensor Bewegungssensor mit einstellbarer Empfindlichkeit... mehr
Produktinformationen "Bewegegungssensor HC-SR501 Infrarot PIR"

Beschreibung:

Passiver Infrarotsensor Bewegungssensor mit einstellbarer Empfindlichkeit und Auslösedauer

Dieser Infrarot Bewegungssensor ist ein passiver Infrarotsensor mit einstellbarer Empfindlichkeit und Auslösedauer. Der HC-SR501 basiert auf dem weitverbreiteten deutschen LHI778 PIR Sensor und zeichnet sich durch seine hohe Haltbarkeit, Verlässlichkeit und seinen niedrigen Stromverbrauch aus.

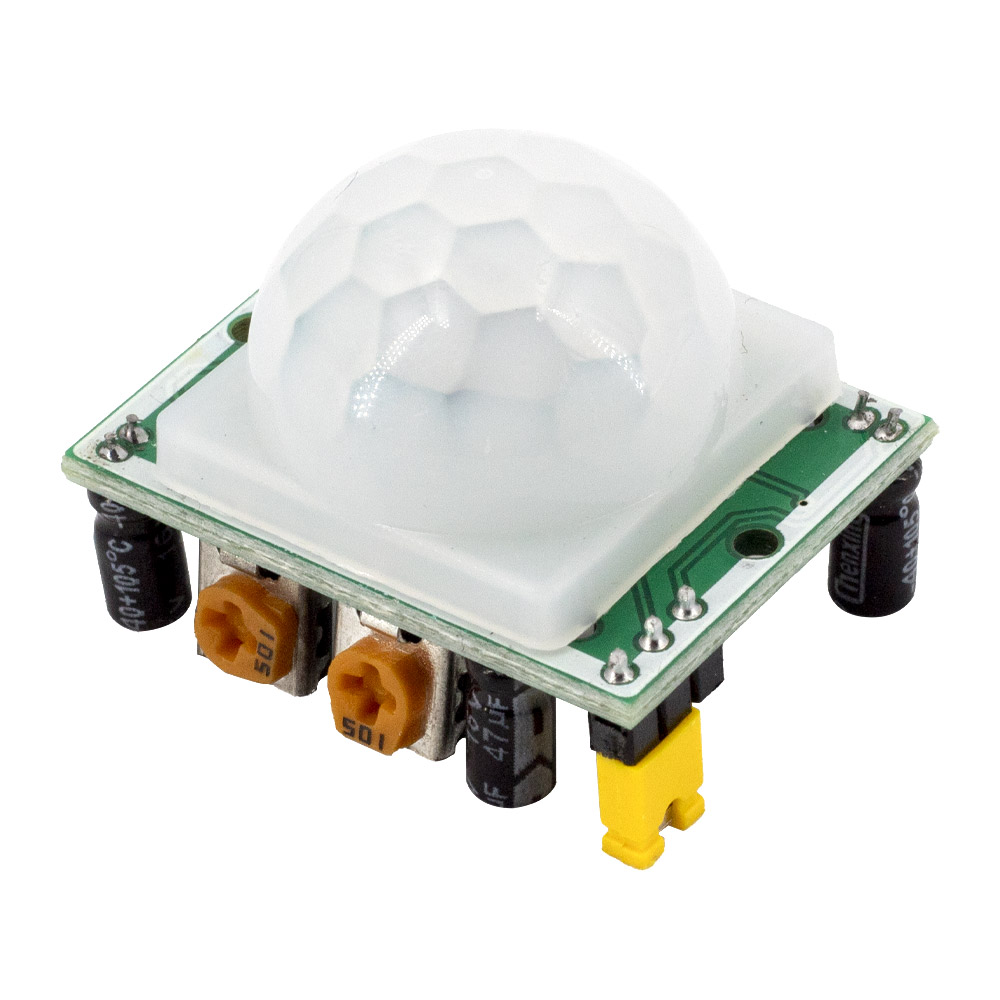

Der HC-SR501 erlaubt es, Bewegung zu erkennen und eignet sich ideal, um Beleuchtungen im Außenbereich automatisch zu aktivieren.   Der Bewegungssensor hat eine Reichweite von ca. 7 Metern und einen Erfassungsbereich von 120° bis 140°. Die Reichweite des Bewegungssensors lässt sich bei Bedarf problemlos über die beiden Potentiometer einstellen. Das linke Potentiometer regelt die Empfindlichkeit und das rechte die Verzögerung beim Schalten.

Mit der Kombination aus Reichweite und Erfassungsbereich lassen sich sehr große Bereiche abdecken. Deshalb erfreut sich der HC-SR501 immer größerer Beliebtheit im Bereich der Heimautomatisierung.

Anwendungsgebiete

Häufig findet der Bewegungssensor HC-SR501 Anwendung im Außenbereich, wo er verwendet wird, um beim erkennen von Bewegungen die Außenbeleuchtung zu aktivieren.

Seit einigen Jahren findet der HC-SR501 immer häufiger Anwendung im Innenbereich bei der Heimautomatisierung. Mit einem Infrarot Bewegungssensor lässt sich die Beleuchtung in selten genutzten Räumen wie Kellerräume oder Waschküchen automatisieren. Kombiniert mit einer Uhr lässt sich die Beleuchtung der Wohnung vom manuellen An-/Ausschalten zur Steuerung mit Infrarot Bewegungssensor ändern. Dies erspart einem das Suchen des Lichtschalters bei Dunkelheit.

Eine weitere Einsatzmöglichkeit ist ein eigenes Sicherheitssystem bei dem der Infrarot Bewegungssensor HC-SR501 zur Aktivierung einer Kamera oder eines Alarms dient.

Beispiele für den Einsatz des Bewegungssensors HC-SR501

  • Steuerung der Beleuchtung im Außenbereich

  • Heimautomatisierung

  • Sicherheitssysteme

  • Haustür Kamera

  • Babyfon

Einsatz mit Entwicklerboards

Der HC-SR501 ist geeignet für den Einsatz mit jedem Arduino kompatiblen Entwicklerboard oder dem Raspberry Pi. Zum Betrieb wird eine Versorgungsspannung von 5 V benötigt. Beim Einsatz mit z. B. Einem Arduino Mini wird ein Stepp-Up-Modul benötigt, da der Arduino Mini standardmäßig nur eine Spannung von 3,3 V liefert.

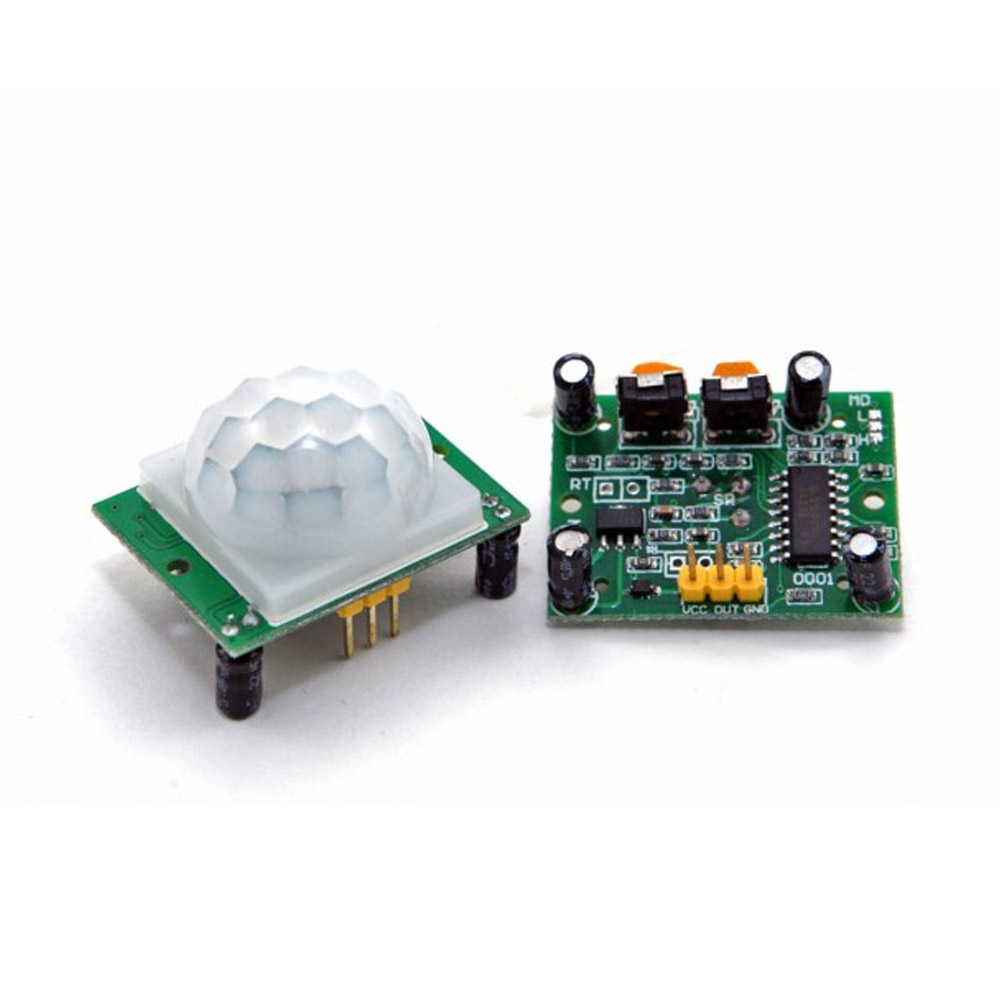

Pinbelegung

  1. GND (Erdung)
  2. VCC Versorgungsspannung 4,5V bis 20V
  3. OUT Datenleitung

Details:

  • Betriebsspannung: DC 4.5V- 20V
  • Stromaufnahme:<60uA
  • Ausgang: High/Low Signal, 3.3V TTL
  • Erfassungsentfernung: ca. 3-7m, einstellbar
  • Erfassungswinkel: <140°
  • Schaltdauer: 5-200s (einstellbar, Standard 5s +-3%)
  • Ruhezeit vor erneuter Auslösung: 2.5s (Standard)

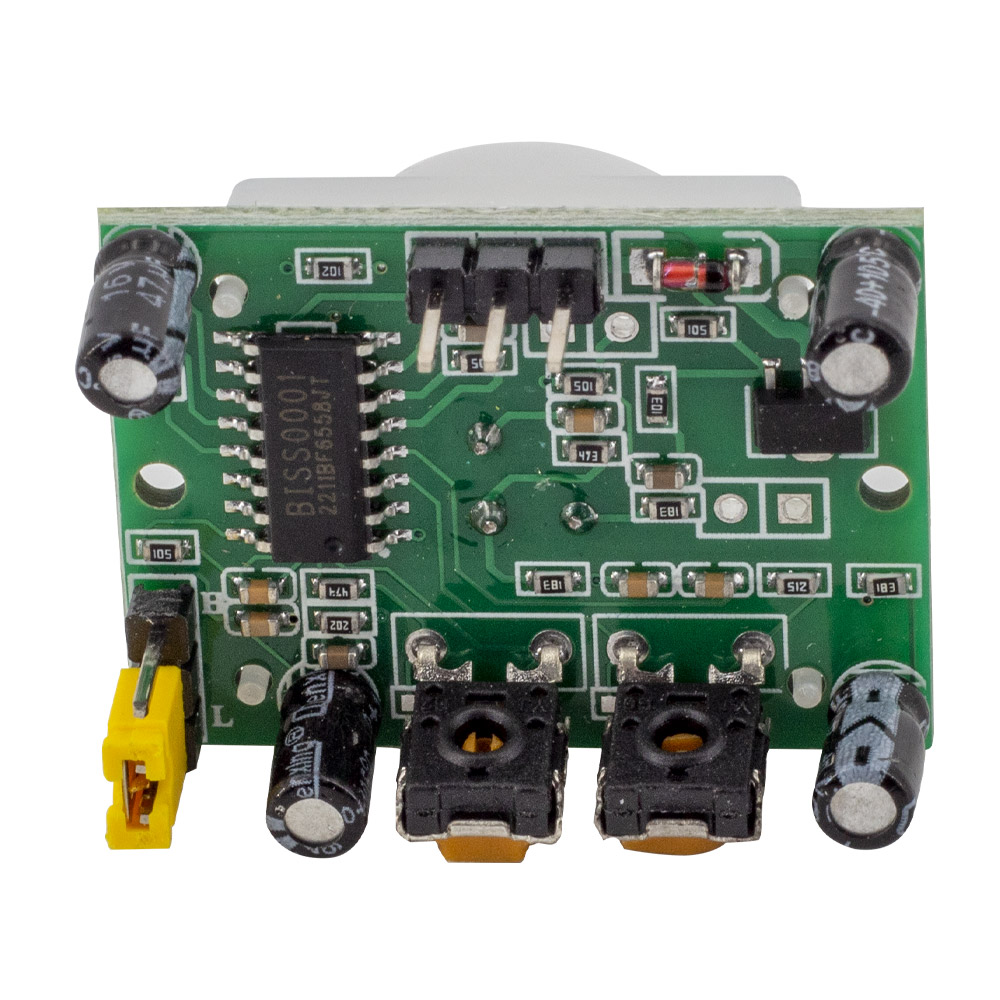

  • Trigger: L: Non-repeatable trigger  H: Repeat Trigger (default)
  • Umgebungstemperatur: -20 bis +80°C
  • Abmessungen: 3.2 x 2.4 x 1.8cm

Lieferumfang:

  • Lieferumfang: 1x HC-SR501 einstellbarer PIR Sensor/Bewegungsmelder
Betrriebsspannung (empfohlen): 4,5-20V
Ruhestrom: 60µA
Ausgangstyp: High/Low Signal, 3.3V TTL
Betriebstemperatur: -20° C bis 80° C
Abmessungen: 32x24x18 mm
Erfassungswinkel: <140°
Erfassungsbereich (cm): 300-500
Produktart: Infrarot-Sensor
Bewertungen lesen, schreiben und diskutieren... mehr
Kundenbewertungen für "Bewegegungssensor HC-SR501 Infrarot PIR"
15.11.2020

Alles bestens

03.07.2020

Super Teil

Er macht was er soll und das super. Leider war keine Pin Beschriftung auf der Plattine aber das war kein Problem Dank der Bilder ?

22.09.2019

Alles ok!

Hat alles super funktioniert.

11.10.2017

supergünstiger Bewegungsmelder

supergünstiger Bewegungsmelder tut was er soll und kann bei entsprechender Kenntnis auch an 3.3V betrieben werden

14.09.2017

einwandfrei

Bestellt, geliefert, gleich mal getestet: Funktioniert. Besonders angenehm der geringe Stromverbrauch: im ausgelösten Zustand 210µA, in den 2,5s Pause etwa 60µA und dann in Bereitschaft etwa 42µA. Toll! Für batteriebetriebene Geräte ist das ein Segen. Der breite Betriebsspannungsbereich macht die Benutzung zusätzlich einfach.

16.07.2017

alles gut

Bin mit allem zufrieden.

Bewertung schreiben
Bewertungen werden nach Überprüfung freigeschaltet.

Die mit einem * markierten Felder sind Pflichtfelder.

Hilfreiche Dokumente und Downloads
Dokumente & Downloads für Bewegegungssensor HC-SR501 Infrarot PIR
Anleitung und Datenblatt (Deutsch)
PDF
Beispielcode
Link
Videotutorial Arduino
Link
Arduino Tutorial (Englisch)
Link
