| Anzahl | Stückpreis |
|---|---|
| Bis 4 |
17,49 €
|
| Bis 19 |
16,79 €
-4,00 %
|
| Ab 20 |
14,79 €
-15,44 %
|
Sofort verfügbar, Lieferzeit: 1-3 Tage
Mit diesem DIY-Bausatz bauen Sie Ihr eigenes Mini-Oszilloskop – perfekt zum Lernen, Experimentieren und für kleine Messaufgaben.
Das Oszilloskop basiert auf einem STC8A8K64S4A12 Mikrocontroller und einem 0,96 Zoll OLED Display mit 128 x 64 Pixeln Auflösung. Es bietet eine Kanal-Messung mit verschiedenen Zeitbasen, Trigger-Funktionen und einem Spannungsbereich von 0 bis 30 V.
Durch den übersichtlichen Aufbau, die kompakte Größe und die leicht verständliche Software ist der Bausatz hervorragend für Elektronik-Einsteiger und Hobbyisten geeignet, die Grundlagen von Mess- und Oszilloskoptechnik kennenlernen möchten.
Details
- Produktmodell: TJ-56-646
- PCB-Größe: 57 x 34 mm
- Betriebsspannung: 4–5 V
- Mikrocontroller: STC8A8K64S4A12
- Display: 0,96 Zoll OLED, 128 x 64 Pixel
- Kanäle: 1 (Single Channel)
- Zeitbasis (Sec/Div):
- 500 ms, 200 ms, 100 ms, 50 ms, 20 ms, 10 ms, 5 ms,
- 2 ms, 1 ms, 500 µs, 200 µs, 100 µs (nur im Auto-Trigger)
- Spannungsbereich: 0–30 V
- Abtastrate: 10 kHz @ 100 µs/Div
- Trigger-Einstellungen:
- Triggerpegel: einstellbar
- Triggerflanke: steigende oder fallende Flanke
- Trigger-Modi: Auto (A), Normal (N), Single (S)
Lieferumfang

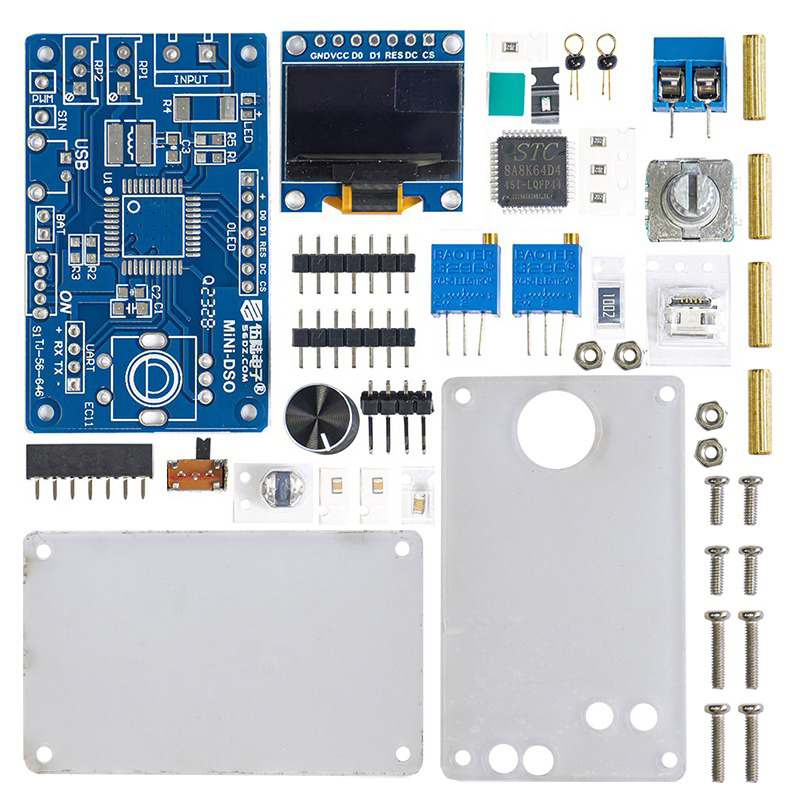

- 1x Mini Oszilloskop DIY-Bausatz
| Schwierigkeitsgrad: | Leicht |
|---|---|
| Spannung: | DC 4-5 V |
| Stromversorgung: | USB |
