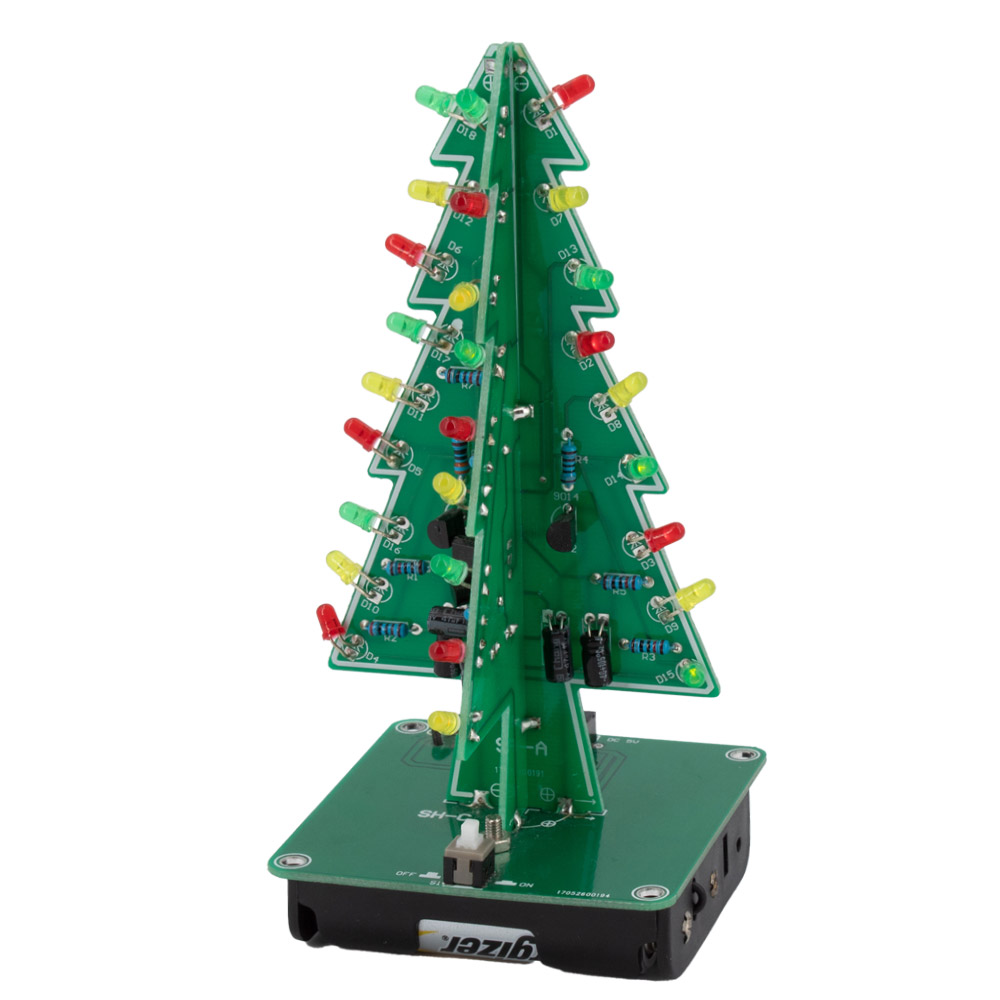

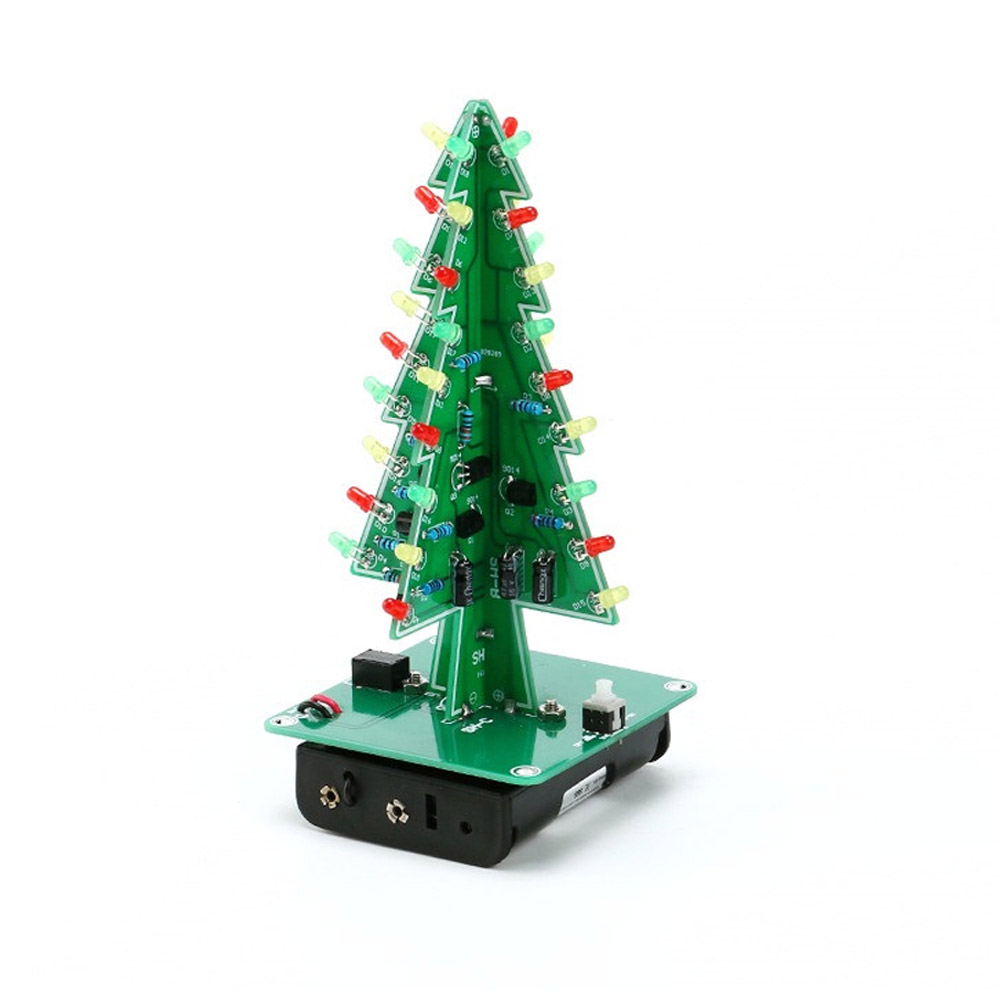

Bausatz LED-Weihnachtsbaum

6,84 €

inkl. MwSt. zzgl. Versandkosten

Sofort versandfertig, Lieferzeit ca. 1-3 Werktage

  • RBS11677
Beschreibung: Weihnachten ist nah und die Suche nach dem passenden Weihnachtsbaum und... mehr
Produktinformationen "Bausatz LED-Weihnachtsbaum"

Beschreibung:

Weihnachten ist nah und die Suche nach dem passenden Weihnachtsbaum und ausgefallenen Geschenkideen beginnt. Wie wäre es mit einem LED-Weihnachtsbaum zum selber basteln?

 Entweder für sich selbst, als Geschenk zu Weihnachten oder bereits in der Adventszeit. Ein günstiger DIY-Bausatz, der auch im Adventskalender seinen Platz finden kann!

 Ideal für die besinnliche Bastelzeit an kalten Abenden. Besonders in der dunklen Jahreszeit strahlt er warmes, buntes Licht aus. Machen Sie sich selbst eine kleine Freude oder überraschen Sie jemand anderen damit.

Dieser Weihnachtsbaum-Bausatz eignet sich für Anfänger der Löttechnik, da auf kleine SMD-Bauteile verzichtet wird. Er besteht aus Einzelteilen, welche auf drei beschriftete Leiterplatten aufgelötet werden müssen. Die Versorgungsspannung beträgt 4,5V bis 5,5V. Als Stromquelle dient ein Batteriehalter für 3 x AA-Batterien. Die Batterien sind NICHT im Lieferumfang enthalten. Die deutschsprachige, bebilderte Anleitung zum Zusammenbau finden Sie hier: Download: Anleitung zum Zusammenbau

Achtung: Bei diesem Produkt handelt es sich um einen Elektronik-Bausatz der noch zusammengebaut werden muss. Hierfür sind Lötkenntnisse erforderlich! Im Bausatz sind alle benötigten Platinenbauteile enthalten.

Details:

  • Abmessungen: 60 x 60 x 136 mm
  • Versorgungsspannung: DC 4,5V - 5,5V
  • Material: 1.6mm RF4 PCB

Lieferumfang:

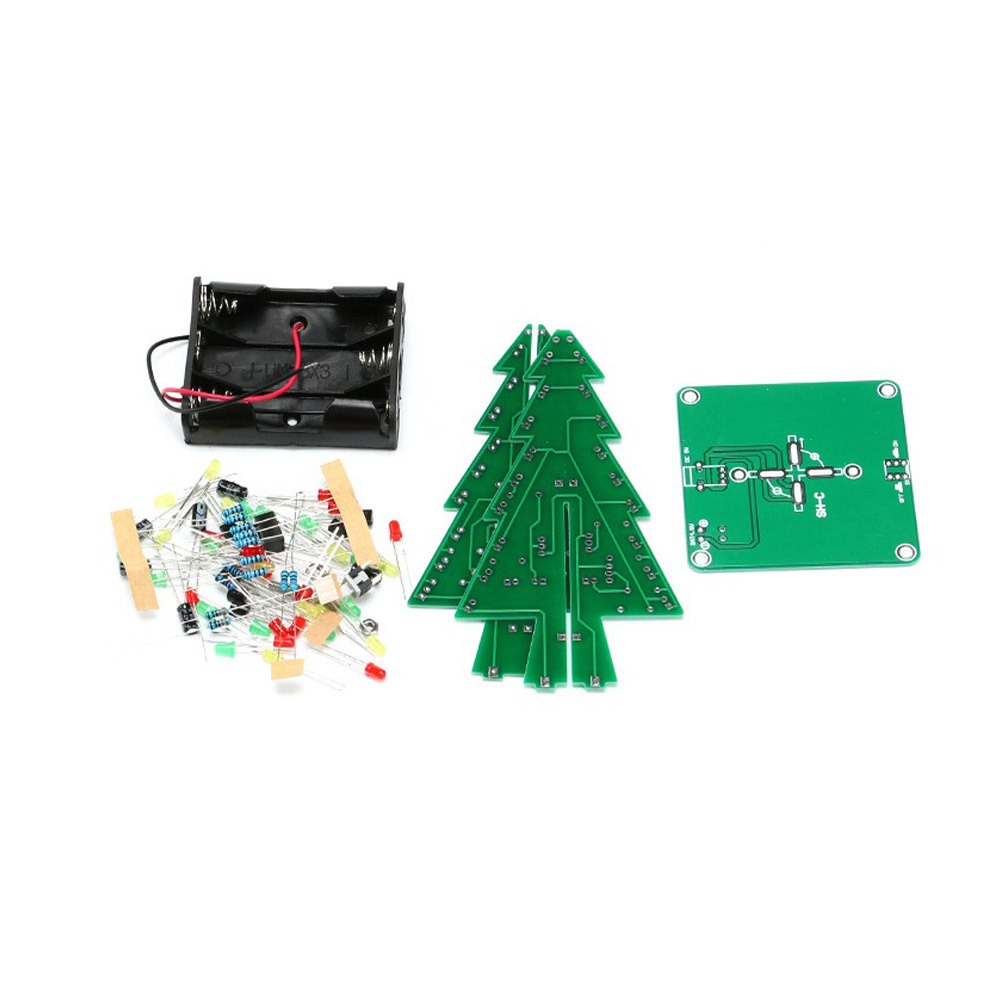

  • 1x Bausatz für einen dreidimensionalen LED-Weihnachtsbaum
  • Lieferung ohne Batterien!
Produktart: Elektronik Bausatz
Bewertungen lesen, schreiben und diskutieren... mehr
Kundenbewertungen für "Bausatz LED-Weihnachtsbaum"
02.06.2022

Idealer Freizeispaß (vor allem für Liebhaber kleiner Bastelprojekte), das ganze Jahr über!

Toller Bausatz, kinderleichter Zusammenbau, perfekte Funktion.

Würde mir persönlich auch Angebote wünschen mit ausschließlich weißen und/oder gelben LED`S

13.03.2022

Guter Bausatz

24.12.2021

Super Bausatz, okayish Anleitung

Schönes Ding. Beim ersten Versuch haben wir leider den Hinweis überlesen, dass die B-Seite via Stückliste gebaut werden muss, und nicht via Fließtext. Daher waren einige LEDs viel zu dunkel (Widerstände sind anders belegt auf der B-Seite, LED Reihenfolge ist auch anders).

Hier eine Cheat-Sheet wie die Bauteile gesetzt werden müssen:

https://data.perryflynn.de/weihnachtsbaum-korrektur-bauteile.pdf

10.12.2021

Alles gut

Vielfach Messinstrument wäre beim Aufbau hilfreich.

10.12.2021

Prima

Als Nikolausgeschenk für meine Mitarbeiter eine tolle Sache. Leicht zu bauen, alle hatte Spass und der Leuchtene Wald aus Weihnachtsbäumen sieht auch noch nett aus. Ganz klare Empfehlung.

08.12.2021

Rote LED an Tannenspitze nachgerüstet

Roboter Bausatz hat sich hier sehr viel Mühe gegeben bei der
Bauanleitung.Als ich das mit meiner Nichte zusammengelötet hatte,
auch mit Hilfe der Bilder war zum Schluss dennoch eine Rote LED übrig,
und zwar LED19 und die kommt an die Spitze von Platine A und ist mit Plus
und Minus bezeichnet.Die LED ist zwar in der Teileliste aufgeführt, aber auf keinem Bild zu sehen.
Hinweis:
Diese kann aber erst montiert werden
wenn beide Platinen zusammnengesteckt sind!!

Damit es auf Anhieb gelingt hier noch ein Paar Hinweise bzw. Tips von mir:

1.Nach Aufbau der Platine A und B sie jeweils einzeln testen an Plus
und Minus durch anlegen der Batteriepannung.
Hinweis:
Jede Platine sollte nun für sich blinken.

Jetzt erst gemäß der Anleitung die Platinen auf die Sockelplatine löten.
Somit ist hier schon mal ein Fehler an den beiden Baumplatinen ausgeschlossen.

2.Die Transistoren habe ich eingesteckt und nach unten mit der flachen Seite
auf die Platine gedrückt und dann verlötet.

3.Bei der DC-Buchse habe ich mit Hilfe eines Drahtabschnitts ein U gebogen und die Buchse
damit auf der Platine fixiert. (erspart das Kleben)

4.Jetzt erst die LED19 an Plus und Minus von Platine A einlöten.
Diese leuchtet dauernd und wird über den Widerstand R7 angesteuert laut Plan.
Achtung!!
Bei Platine B sitzen auch in diesem Bereich 2 Durchkontaktierungen,wo allerdings keine Leiterbahnen abführen.

Beim einlöten von LED19 an der Platine A darf an diese Lötpads von Platine B nichts kommen!!!
Hinweis:
Durch die Durchkontaktierung ensteht hier ein Kurzschluss wenn zuviel Lötzinn an Plus/Minus an Platine A aufgetragen wird!!!

Anmerkung:
Hier wären glatte Flächen von Vorteil gewesen so wie in der Mitte und unten zur
Stabilisierung der Beiden Platinen.Ich für mich habe die Lötpads an Platine B mit einem feinen Bohrer die Durchkontaktierung enfernt / zerstört.

Zum Schluss habe ich noch schnell eine einfache Wanne konstruiert zur Aufnahme des Batteriekästchen und mit einem 3D Drucker ausgedruckt,und 4 feine Klebefüße spendiert zum sicheren Stand.

Viel Spaß und Erfolg beim Bau des Tannenbäumchen.

01.06.2021

Schönes Basteln für Azubis

Für unsere Azubis mal was anderes zum Basteln gewesen :). Hat super geklappt und sieht schön aus.

27.01.2021

WeihnachtsLEDbaum

Schnelle Lieferung. Schöner Bausatz der auch mit Multi RGB Leuchtdioden funktioniert .
Nette Geschenke fürs nächste Weihnachten.

30.12.2020

Schöner Weihnachtsbaum

Ein sehr schöner Weihnachtsbaum.
Das Zusammenlöten hat gut funktioniert, allerdings ist die deutsche Anleitung nicht ganz korrekt. Die Stückliste war fehlerhaft sowie die beschriebene Codierung der Widerstände. Nichtsdestotrotz ist das Zusammenlöten auch als Leihe gut machbar.

30.12.2020

WeihnachtsLEDbaum

Tolle Kundenbetreung . Beim ersten Bausatz fehlten erstaunlicherweise alle Kondensatoren.Auf meine Reklamation hin erfolgte eine komplette Ersatzlieferung. Danke dafür. So bleibt man gerne Kunde. Gut ist auch das man sein Amazonkonto als Bezahldienst mit nutzen kann.

30.12.2020

cooles Bäumchen, guter Preis, professioneller Handler

Trusted Seller & very professional, Perfekt für Lötanfänger
Thankyou

26.12.2020

Schöner Weihnachtsbaum

Schöne Weihnachtsbastelarbeit für Kinder, für Anfänger geeignet.

24.12.2020

Schöne Bastelarbeit in der Vorweihnachtszeit

20.12.2020

Kinder haben sich gefreut

Das zusammen löten mit den Kindern hat viel Spaß gemacht.Die Kids waren sehr gespannt auf das Endprodukt.Anleitung war gut, alle Bauteile haben gestimmt.
Sehr zu empfehlen.

14.12.2020

Nette Spielerei

Kam voll gut in der Familie an. Jeder hatte seinen Spaß.

10.12.2020

LED-Weihnachtsbaum

Platinen von sehr guter Qualität. Beschreibung unvollständig und die Werte der Bauteile stimmen nicht mit dem beiliegenden Schaltplan überein.

09.12.2020

TOP Preis- Leistungsverhältnis; schöne "Spielerei"

sehr empfehlenswert

07.12.2020

Für Lötanfänger praktische Übung!

Zusammenbau kein Problem.

01.12.2020

Einige wichtige Hinweise

Im chinesischen Beipackzettel fehlt die (deutsche) Angabe der LED Farben! Hier die Info:
Board "A":
3mm LED rot: D1-D6, D19
3mm LED gelb: D7-D12
3mm LED grün: D13-D18
Board "B":
3mm LED rot: D7-D12
3mm LED gelb: D13-D18
3mm LED grün: D1-D6 !
Noch der Hinweis:
der + Pin der LED kommt in das eckige Lötpad,
der - Pin der LED (kürzere Draht) kommt in das runde Lötpad.

Admin 01.12.2020

Hallo,

vielen Dank für die Hinweise! Alle Infos auf Deutsch finden Sie unter der Artikelbeschreibung zum Download.

Freundliche Grüße

Ihr Team von Roboter-Bausatz

18.11.2020

Schön kleiner Baum

Macht Spaß zusammen zu bauen, Funktioniert einbandsfrei

03.11.2020

Insgesamt ganz ok

Ich habe diesen Bausatz für meine Kinder zum Lötenüben gekauft. Dafür ist er wirklich ganz gut. Der Versand ging Recht schnell und die Teile sind auch ganz gut. Das hier beschriebene Problem mit dem Batteriefach hatten wir nicht. Der Bausatz selbst kommt nur mit einem chinesischen Einlegeblatt. Auf der Tüte ist aber ein QR code, der zu einer ausführlicheren, deutschen Anleitung führt. Was nervt ist, dass die beiden Baumplatinen die gleichen Bezeichnungen für unterschiedliche Teile verwenden. Da sind wir beim Aufbauen mehrfach in die Falle getappt. Wenn man das weiß, kann man besser drauf achten und dann ist das auch kein so großes Problem mehr. Vielleicht könnte ein deutlicher Hinweis in der Anleitung das etwas entschärfen. Ansonsten kann ich den Bausatz aber zum Üben und Basteln mit Kindern voll empfehlen.

18.02.2020

Der Baum ist sehr schön und lässt sich gut verarbeiten Jeder Zeit gerne wieder

Der Baum ist sehr und lässt sich gut verarbeiten jeder Zeit gerne wieder

10.02.2020

Guter Bausatz, gute Beschreibung online

Der Bausatz ist auch von Laien gut zu bauen. Danke sehr.

27.12.2019

schönes Ausstellungsstück

Nach Zusendung der deutschen Anleitung sehr einfacher Aufbau.

17.12.2019

Es war eine gute Idee von mir, diesen kleinen Bausatz gekauft zu haben.

Das Bestücken und Verlöten der 3 Platinen war eine willkommene Abwechslung in der hektischen Vorweihnachtszeit und alles ging gut vonstatten.Die Qualität der 3 Platinen und der Bauteile ist sehr gut.Alles passte gut zusammen.Nur die Blinkfrequenz war mir persönlich zu kurz.Durch eine kleine Widerstandsänderung konnte ich das Umschalten auf meinen Geschmack ändern.Der kleine, elektronische Baum macht meiner Frau und mir sehr viel Spaß.

13.12.2019

Tolle Idee manchmal mit Macken

Habe die Bausätze im größeren Stil für ein Lötkurs bestellt. Gut geeignet für Einsteiger beim Löten. Die Anleitung auf der Website ist für Anfänger bei den letzten Schritten etwas oberflächlich. Das Batteriegehäuse machte mehrfach Probleme. Zwischen den Batterien und den Kontakten war teilweise Luft, weshalb der Blinkespaß nur durch Zusammendrücken des Gehäuses sichtbar wurde.

14.10.2019

Hübsch

Ist zwar noch kein Weihnachten, aber das Zusammenbasteln hat trotzdem sehr viel Spaß gemacht. :) Schwer ist es nicht und auch Lötanfänger haben hier eine gute Übung. Eine Bauanleitung ist hier bei der Artikelbeschreibung zu finden. Das fertige Bäumchen ist sehr hübsch anzusehen und macht sich später gut neben dem PC als Deko zur Weihnachtszeit.

15.11.2017

Sehr gute Idee

Der Baum ist dekorativ.
