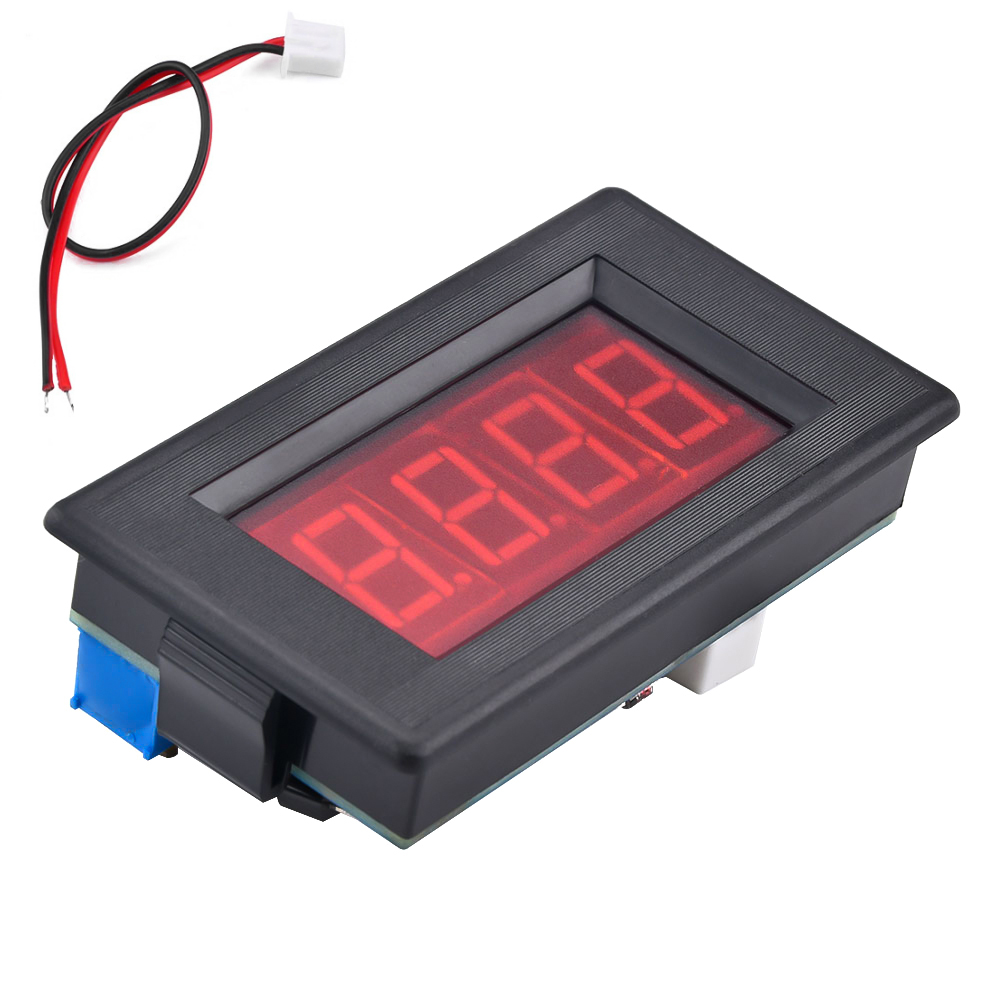

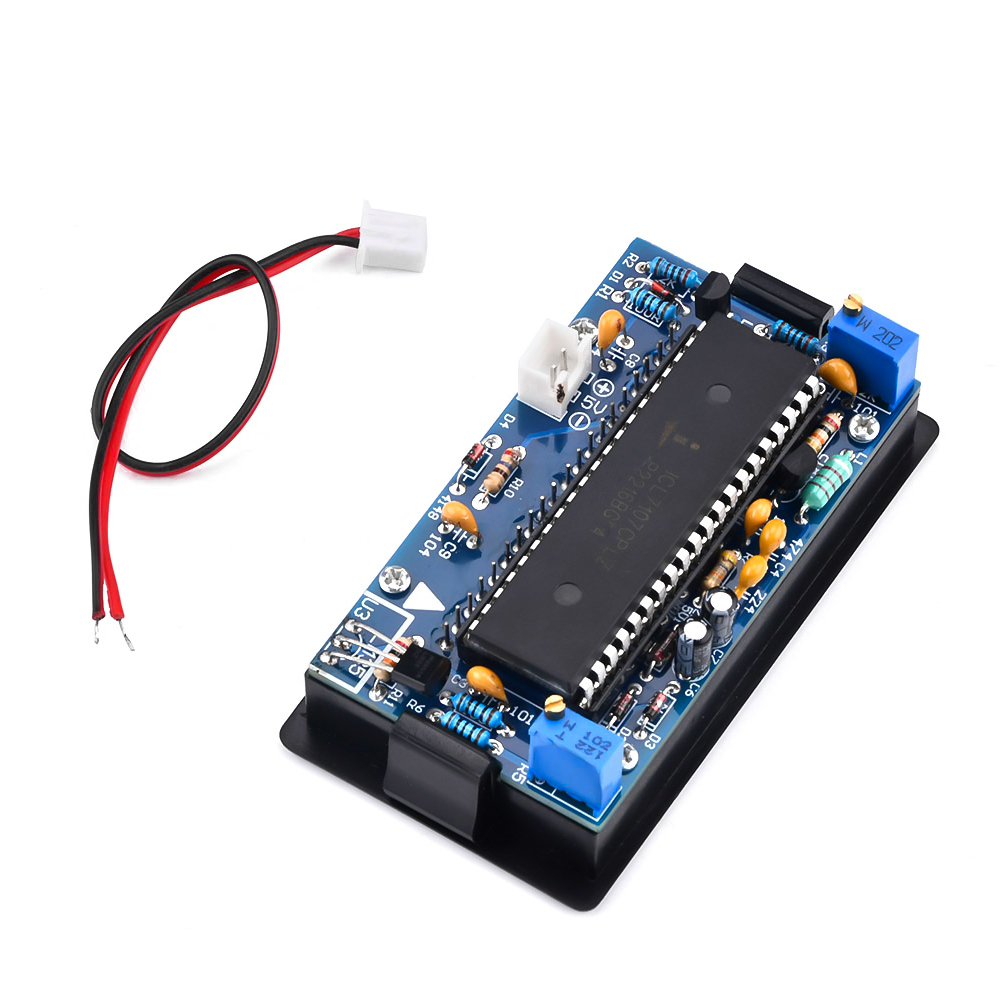

Der ICL7107 Voltmeter Bausatz ist ein hochwertiger DIY-Lötbausatz zur Realisierung eines digitalen Spannungsmessgeräts mit drei umschaltbaren Messbereichen.
Basierend auf dem bewährten ICL7107-IC bietet das fertige Voltmeter eine klare LED-Anzeige, hohe Genauigkeit und eine kompakte Bauform – ideal für Elektronikprojekte, Laboraufbauten, Lernzwecke oder Prüfstationen.
Das Set eignet sich hervorragend für Technikinteressierte, Maker, Schüler und Studierende, die praktische Lötkenntnisse erwerben oder erweitern möchten.
Besonderheiten:
- Der Messbereich wird über Lötpads und Widerstandswerte auf der Platine definiert (0–2 V / 0–20 V / 0–200 V).
- Mit Anpassung kann der Bausatz auch als Amperemeter (0–2 A) genutzt werden.
- Kalibrierung über Potentiometer möglich, um genaue Messwerte zu erzielen.
- Die Anzeige ist intuitiv – bei Bereichsüberschreitung wird -1 oder 1 angezeigt.
Achtung: Bei diesem Produkt handelt es sich um einen Elektronik-Bausatz der noch zusammengebaut werden muss. Hierfür sind Lötkenntnisse erforderlich! Im Bausatz sind alle benötigten Platinenbauteile enthalten.
Details
- IC-Typ: ICL7107
- Versorgungsspannung: DC 5 V
- Stromaufnahme: ca. 35 mA
- Messbereiche (per Lötbrücke wählbar):
- 0–2 V (RX = 1 kΩ)
- 0–20 V (RX = 100 kΩ)
- 0–200 V (RX = 1 MΩ)
- Anzeige: 7-Segment-LED (Rot)
- Anzeigefenster: 51 x 24 mm
- Platinengröße: 70,6 x 39 mm
- Einbauöffnung: 77 x 40 mm
- Kalibrierung: Über Potentiometer
- Umrüstbar zu Amperemeter (0–2 A):
- Hochpräziser 0,1 Ω / 2 W Widerstand notwendig
Lieferumfang

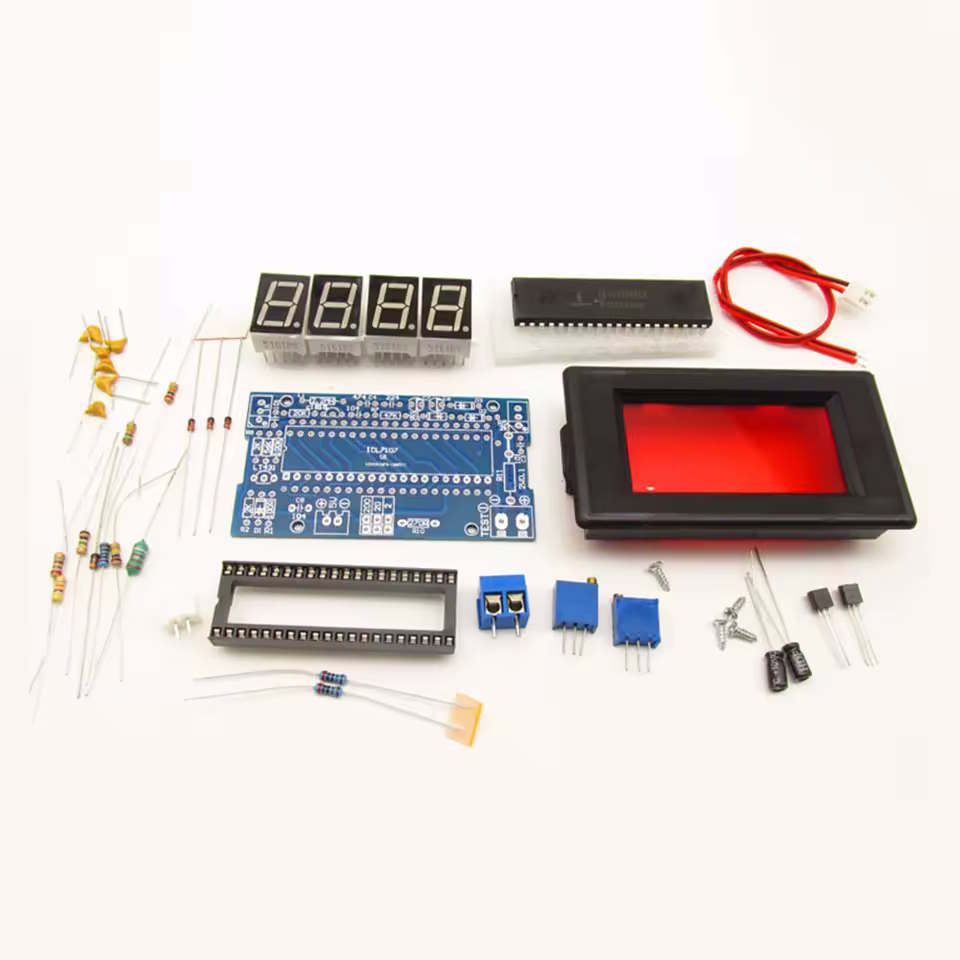

- 1x ICL7107 Voltmeter Bausatz (inkl. Platine, Bauteile, Anzeige)
Hersteller-Information: anzado GmbH, Römerstadt 2-4, 66121 Saarbrücken Deutschland, info@roboter-bausatz.de
