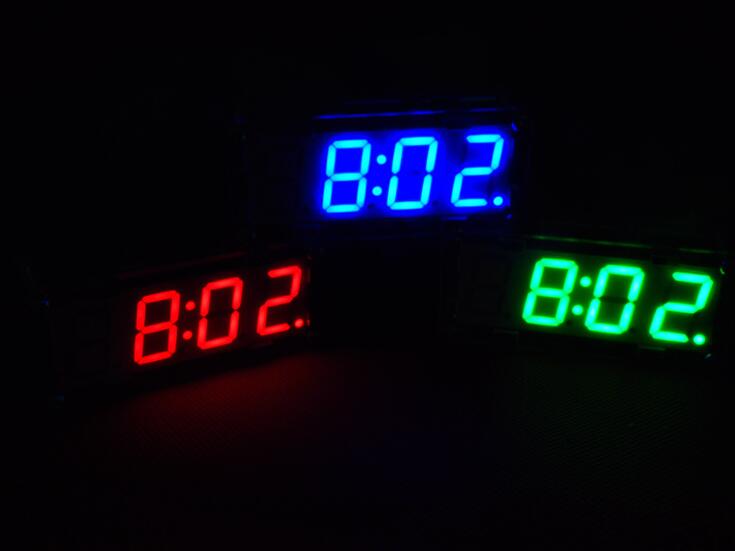

Bausatz Elektronische Uhr mit 4 Bit Display Rot

Menge Stückpreis
bis 4 7,65 €
ab 5 7,34 €
ab 20 7,23 €

inkl. MwSt. zzgl. Versandkosten

Sofort versandfertig, Lieferzeit ca. 1-3 Werktage

  • RBS13087
Günstiges und schönes DIY-Kit um die Grundlagen von Elektronik zu erlernen. Der Bausatz... mehr

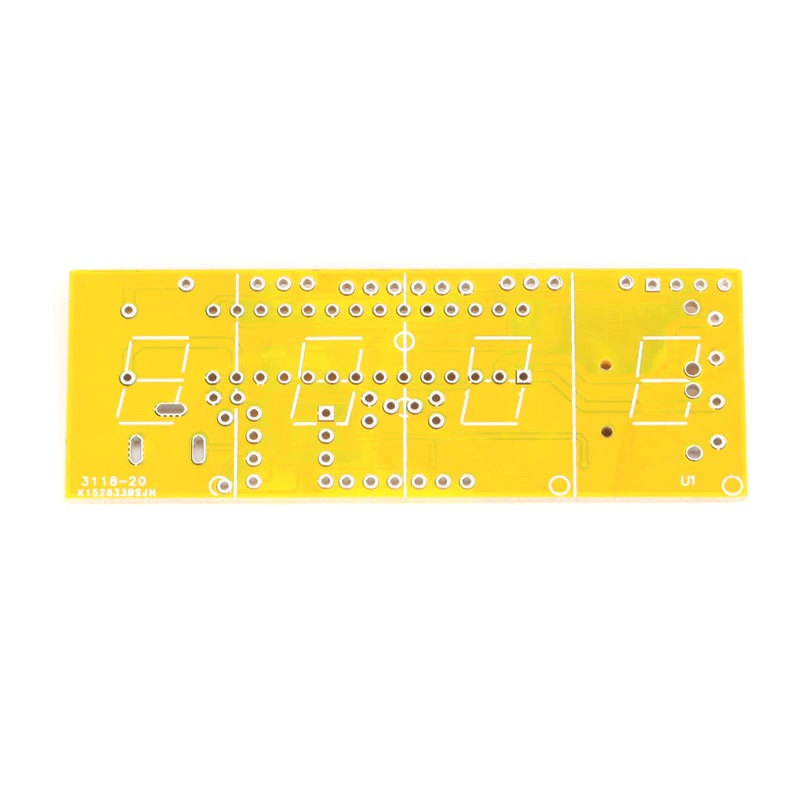

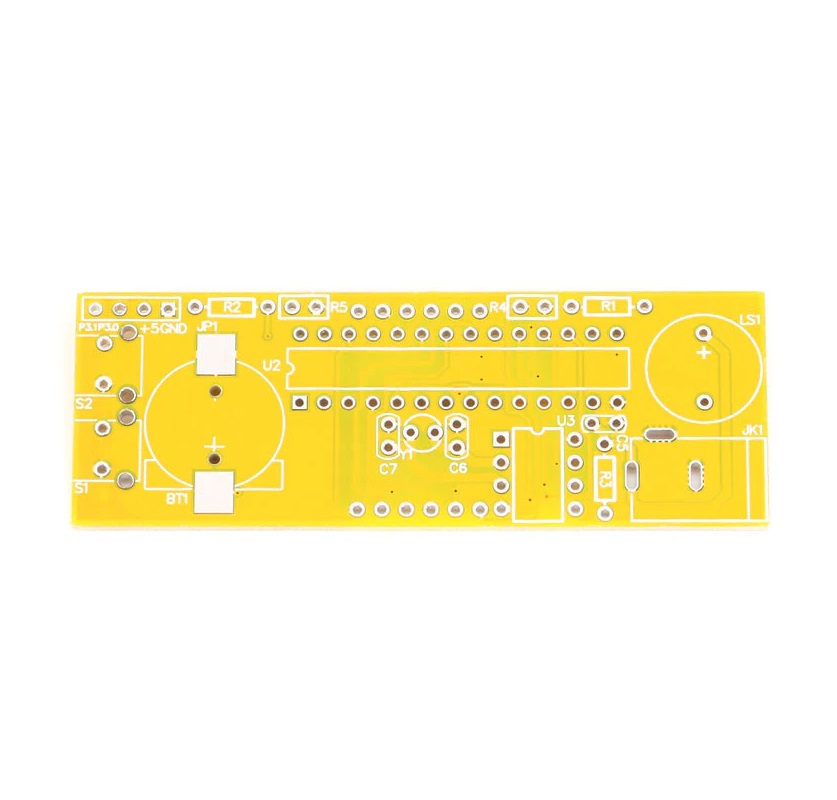

Günstiges und schönes DIY-Kit um die Grundlagen von Elektronik zu erlernen. Der Bausatz besteht aus Einzelteilen, die auf einer beschrifteten Leiterplatte aufgelötet werden müssen.

Dieser Bausatz eignet sich für Anfänger der Löttechnik, denn die digitale Uhr verzichtet auf winzige SMD-Komponenten und setzt auf normale Bauteile mit Durchsteckmontage.

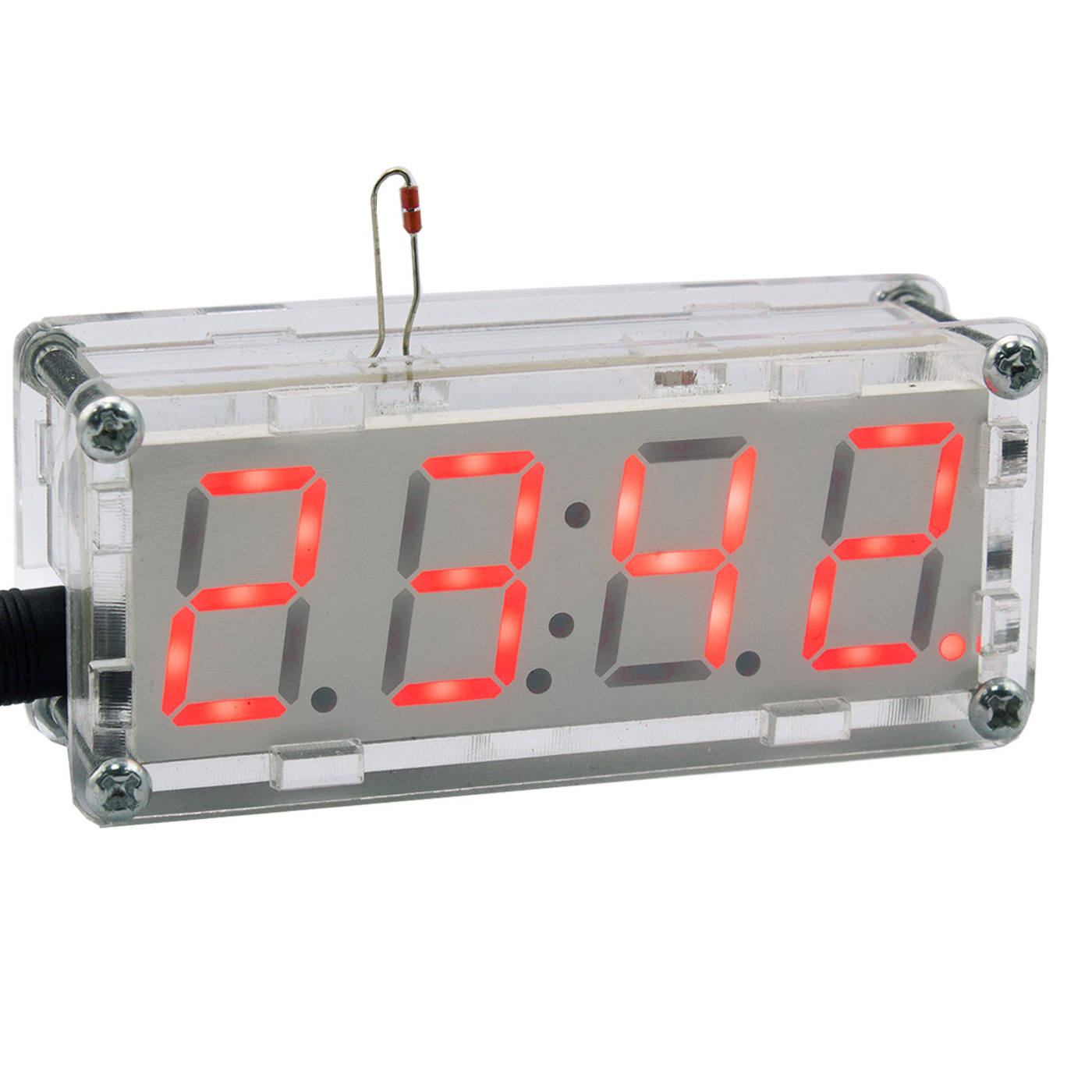

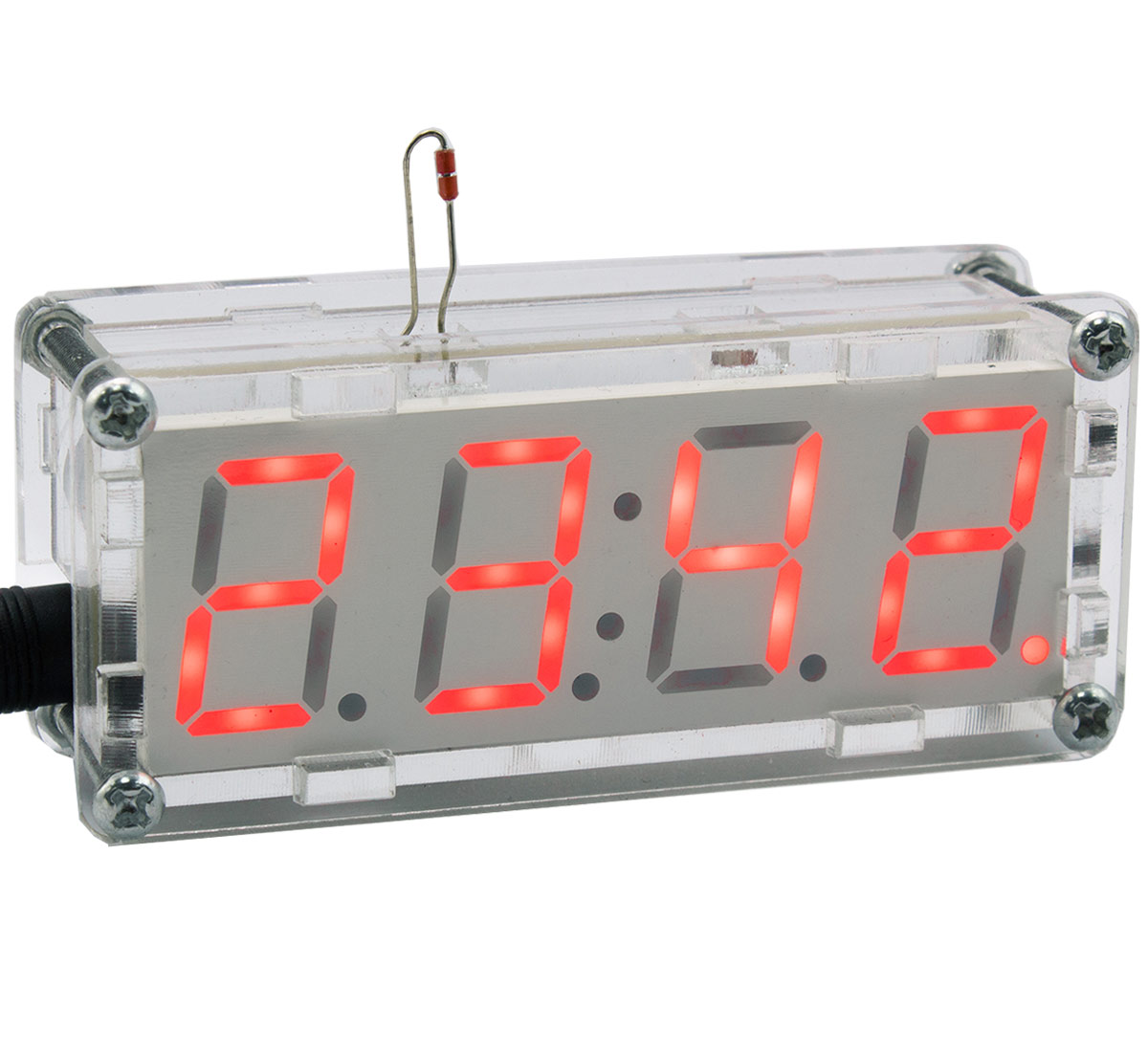

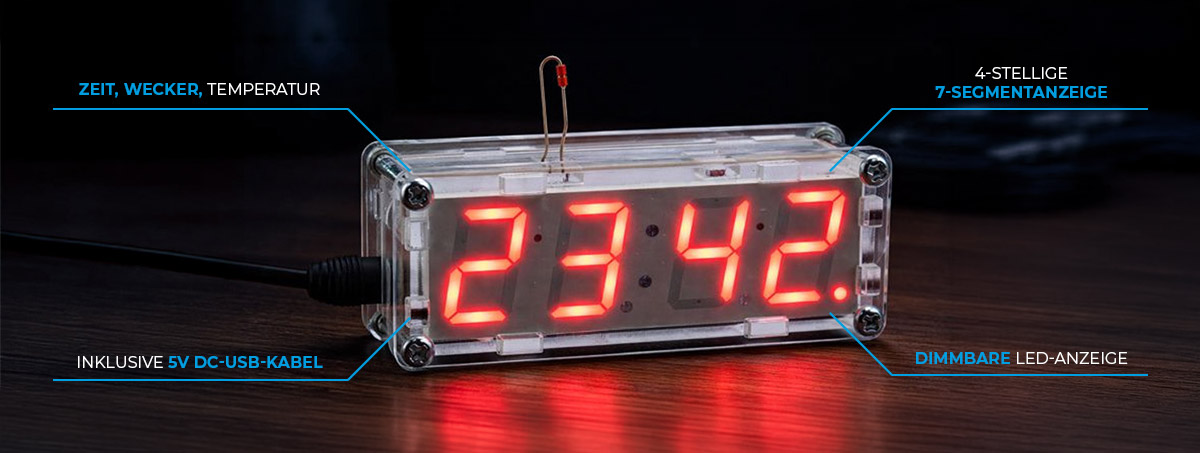

Die Echtzeituhranzeige besteht aus einem gut lesbarem, vierstelligem 7-Segment Display mit folgenden Funktionen: Uhrzeit, Weckzeit (Timer Alarm) und Temperaturanzeige.

Die Uhr ist mit einem Temperatur- und Lichtsensor ausgestattet. Sie können die Temperatur in Celsius oder Fahrenheit anzeigen lassen. Mithilfe des Photowiderstands als Lichtsensor, kann die LED-Anzeige automatisch gedimmt werden.

Die Uhr wird mit 5V betrieben und kommt mit einem DC-Stecker auf USB-Stecker Kabel. Somit können Sie die Uhr z. B. mit einem Handyladegerät betreiben. Außerdem kann eine Backup-Batterie eingesetzt werden, um die Uhrzeit auch im ausgeschaltetem Zustand zu behalten.

Anleitungsvideo zum Löten

Achtung: Bei diesem Produkt handelt es sich um einen Elektronik-Bausatz der noch zusammengebaut werden muss. Hierfür sind Lötkenntnisse erforderlich! Im Bausatz sind alle benötigten Platinenbauteile enthalten.

Details

  • Displaygröße: 0.8"
  • Displayfarbe: Rot
  • Stromversorgung: 5V DC

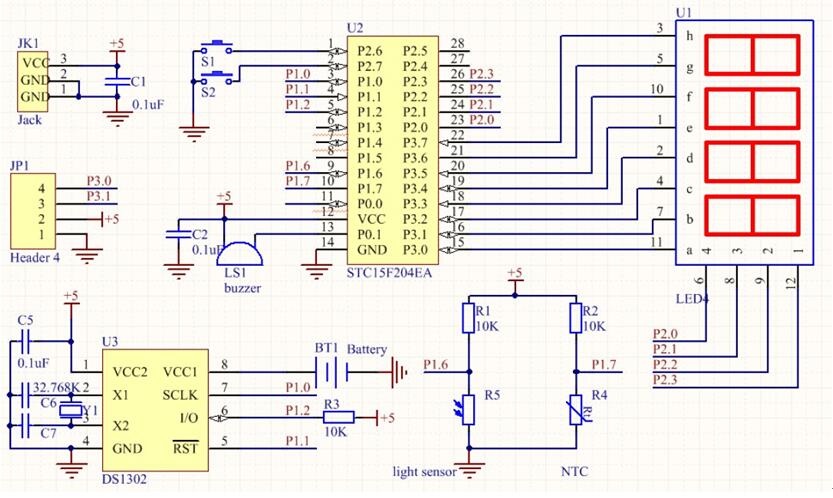

  • IC: STC15F204EA
  • RTC: DS1302
  • Batterie (optional): CR1220
  • Gehäuse: Acryl

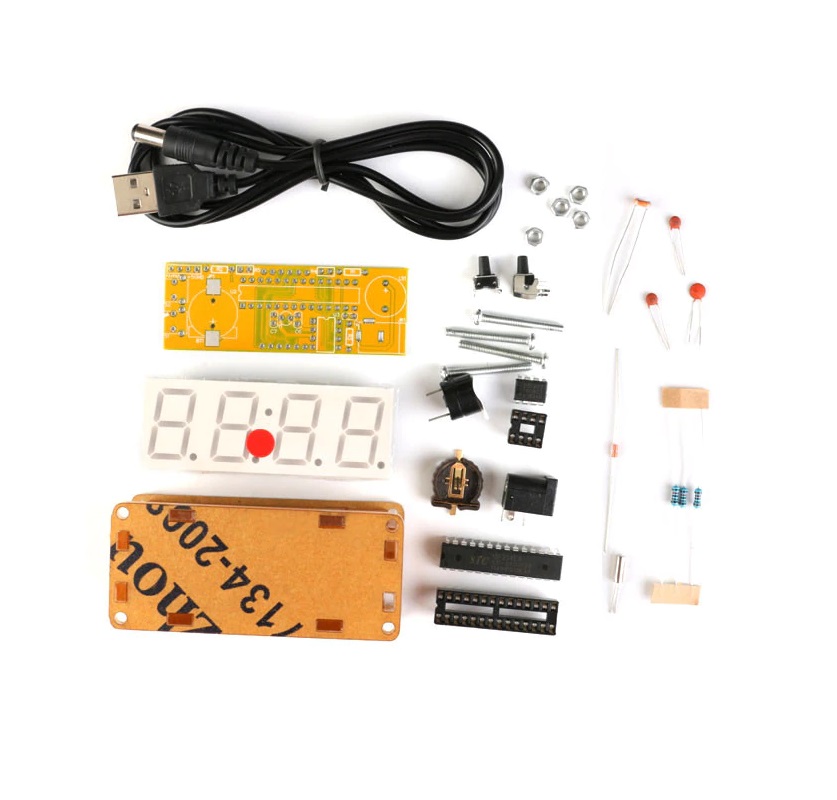

Lieferumfang

  • 1x Bausatz für eine digitale Uhr
  • 1x Anschlusskabel
  • Anleitung als Download
Spannung: DC 5 V
Montageart: THT
Produktart: Elektronik Bausatz
Stromversorgung: DC-Buchse
Schwierigkeitsgrad: Mittel
Bewertungen lesen, schreiben und diskutieren... mehr
Kundenbewertungen für "Bausatz Elektronische Uhr mit 4 Bit Display Rot"
15.07.2024

Guter kleiner Bausatz. Gibt einen genialen kleinen Wecker

03.06.2024

Für Anfänger super

Alles wie beschrieben sehr einfach. Gerne wieder.

25.01.2023

nettes kleines Projekt

Für Lötanfänger eines nettes kleines Projekt. Alles Teile vollzählig dabei. Die Anleitung lässt sich mit Hilfe des QR-Codes herunterladen und ist m.E. auch ausreichend. Dank zurückliegender Bewertungen bzw. die Reaktion von Roboterbausatz konnte auch der Batterietyp für die Puffferbatterie ausfindig gemacht werden. (Nein liebes Team von Roboterbausatz, trotz intensiver Suche konnte ich die Info nicht in der Beschreibung finden). Insgesamt ein durchaus dekoratives Teilchen, das über beinahe schon zuviele Einstellungsmöglichkeiten verfügt. Mir hat es jedenfalls Spaß gemacht.

24.01.2023

Noch nicht gebaut

01.12.2022

eine glatte 1

lötet sich sehr gut, Beschreibung ok

05.11.2022

Alles bestens, schneller Versand.

guter Bausatz, macht was er soll.

23.07.2021

gute Ware,sehr schnelle Lieferung

15.05.2021

Soweit OK

Alles soweit OK, nur nirgends eine Beschreibung, welche Lithium-Zelle benötigt wird um die Einstellungen des DS1302 nach USB-Abschaltung zu sichern. Für einen Anfänger eine ganz schöne Hürde. Bitte nachbessern!!

Admin 17.05.2021

Hallo,

vielen Dank für Ihr Feedback. Die Batterie ist eine CR1220, wie der Beschreibung zu entnehmen.

Freundliche Grüße

Ihr Team von Roboter-Bausatz

20.03.2021

Super Produkt für kleine Bastler, kann ich nur empfehlen

Super Produkt für kleine Bastler, mein Sohn mit 8 Jahren hat selbst gelötet und war begeistert, kann ich nur empfehlen.

08.06.2020

Hält was es verspricht

26.05.2020

Einfacher Bausatz

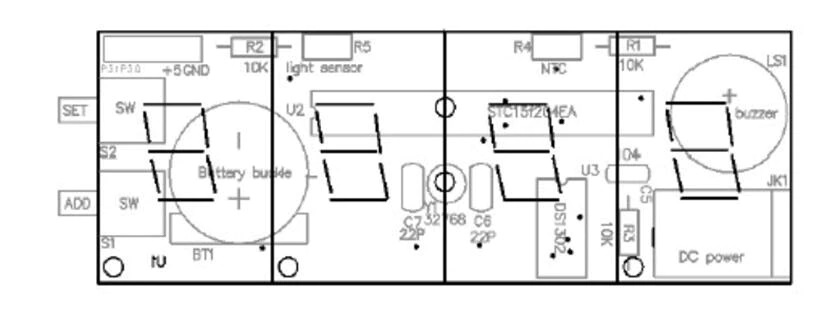

nach gut 2 Stunden war die Uhr fertiggestellt, läuft nun schon einige Tage, dank des Aufdruckes auf der Platine eigentlich keine weitere Anleitung erforderlich, detaillierte Aufbauanleitung auf der Webseite hinter dem QR-Code

15.05.2020

Hervorragendes Anfängerpaket

Dieser Bausatz eignet auch für junge Anfänger, da er nicht allzuviele Teile enthält, und anschließend ein einfaches wie nützliches Tool (Uhr) darstellt, das jeder irgendwo gebrauchen kann. Auch als Geschenk eine nette Sache.

06.02.2020

Tolle Uhr

Sehr schöne kleine Uhr mit gutem Plexiglas Gehäuse.

16.01.2020

Gelungener ausatz

Leicht im Zusammenbau, genaue Beschreibung

Bewertung schreiben
Bewertungen werden nach Überprüfung freigeschaltet.

Die mit einem * markierten Felder sind Pflichtfelder.

Hilfreiche Dokumente und Downloads
Dokumente & Downloads für Bausatz Elektronische Uhr mit 4 Bit Display Rot
Lötanleitung und Bedienungsanleitung (Deutsch)
PDF
Anleitungsvideo zum Löten
Link
-20%
-10%
BUNDLE
-10%
Bausatz LED Lauflicht Bausatz LED Lauflicht
ab 1,31 € 1,45 €
-54%
BUNDLE
AKTION
-20%
Bausatz LED Blitzlicht Bausatz LED Blitzlicht
ab 3,19 € 3,99 €
-30%
-20%
-10%
TIPP!
Bausatz LED Herz 5mm LEDs Bausatz LED Herz 5mm LEDs
ab 1,97 € 2,19 €
-20%
-10%
BUNDLE
-10%
Bausatz LED Lauflicht Bausatz LED Lauflicht
ab 1,31 € 1,45 €
-20%
-5%
Lötset Bundle yourDroid Mega Lötbundle
18,95 € 19,95 €
-30%
Zuletzt angesehen
Artikelfragen 1
Lesen Sie von weiteren Kunden gestellte Fragen zu diesem Artikel mehr

Frage Stellen

Mit * gekennzeichnete Felder sind Pflichtfelder.

Beantwortete Fragen

Frage von Anonym A*** , Datum: 29.03.2023

Sehr geehrte Damen und Herren, haben Sie zu diesem Bausatz den Quellcode für den Mikrokontroller? Ich möchte die Helligkeit der Anzeige reduzieren, sie stört in der Nacht. Danke, mit freundlichen Grüßen, Alexey

Antwort des Shopbetreibers

Der Quellcode liegt uns leider nicht vor, die Helligkeit lässt sich aber über die Menüführung einstellen.

Weitere Informationen, die Anleitung und Dokumente zum Artikel finden Sie in unserem Onlineshop, auf der Artikeldetailseite, unter dem Punkt "Dokumente".

Auszug aus der Anleitung:
"Stellen Sie die Anzeigehelligkeit des Displays ein: Drücken Sie die SET-Taste erneut, um br: 10 anzuzeigen (10 bedeutet die hellste, 1 die dunkelste Anzeige) Drücken Sie die ADD-Taste, um die Helligkeit einzustellen."
