Du suchst ein Lötprojekt, das deine Konzentration fordert, deinen Lötkolben herausfordert – und deinen Puls gelegentlich hochtreibt? Glückwunsch, du hast es gefunden: Das 64 SMD LED Matrix Lötkit mit Countdown-Anzeige ist nichts für schwache Nerven – aber genau das Richtige für alle, die SMD-Bauteile nicht für Krümel halten.
Bereits nach dem Aufbau startet automatisch eine vorprogrammierte Countdown-Sequenz von 9 bis 0, begleitet von verschiedenen Boot-Effekten (vertikale Linie, Vollbild, horizontale Linie). Die Steuerung erfolgt über einen integrierten Mikrocontroller, der bereits mit dem Programm bespielt ist – kein zusätzliches Flashen erforderlich.
Für alle, die eigene Inhalte anzeigen möchten, steht die Schnittstelle JP1 zur Verfügung. Darüber lassen sich individuelle Signale einspeisen, ohne den Mikrocontroller auslöten zu müssen.
Mit 88 Bauteilen und über 200 Lötpunkten ist dieses Kit ideal zum Üben und Verfeinern präziser SMD-Löttechniken – auch als Vorbereitung auf komplexere Reparaturen oder Eigenentwicklungen.
Achtung:
Bei diesem Produkt handelt es sich um einen Elektronik-Bausatz der noch zusammengebaut werden muss. Für den erfolgreichen Aufbau sind Grundkenntnisse in Elektronik, Erfahrung im SMD-Löten sowie eine ruhige Hand und geeignetes Werkzeug erforderlich. Nicht für Anfänger geeignet. Der Hersteller garantiert nur die Funktion der Komponenten im Auslieferungszustand – eine Erfolgsgarantie nach dem Zusammenbau kann nicht gegeben werden.
Details
ED-Typ: 64x SMD 0805 LEDs
Anzeige: Ziffern (9 bis 0), Zeichen, einfache Muster
Mikrocontroller: vorprogrammiert, kein Flashen erforderlich
Steuerung: 2 serielle Erweiterungschips, JP1-Schnittstelle zur externen Signalsteuerung
Gesamt: 88 Bauteile, 202 Lötstellen
Schwierigkeitsgrad: Fortgeschrittene / SMD-Profis
Stromversorgung: 5 V DC (extern, nicht enthalten)
Lieferumfang

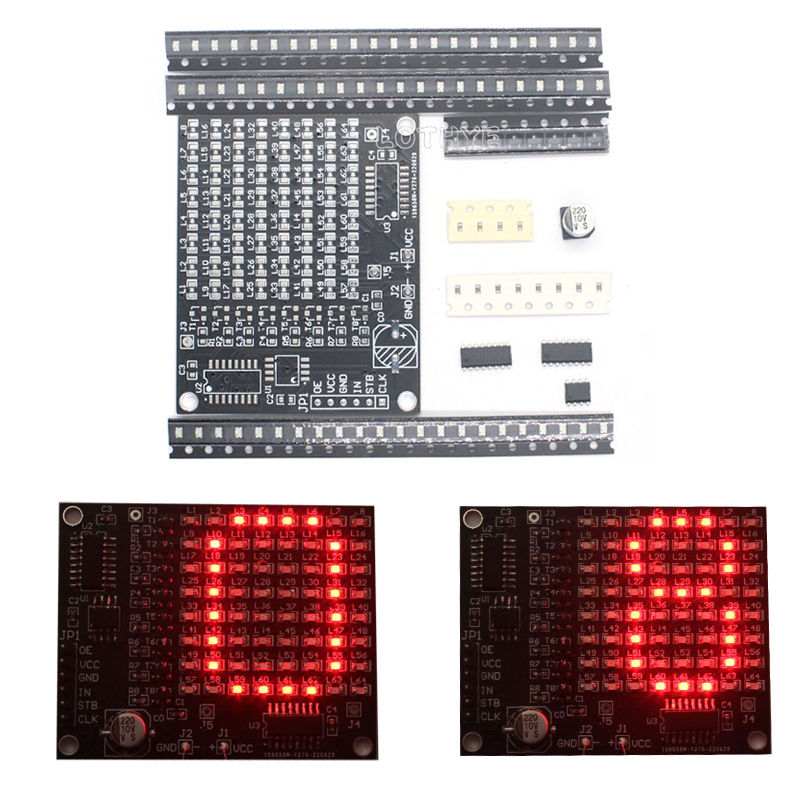

1x LED Matrix Bausatz (ungefertigt, lose Komponenten)
1x Mikrocontroller (vorprogrammiert, nicht eingelötet)
