Dieser superkleine Mono-Verstärker ist überraschend leistungsstark - er kann bis zu 2,5 Watt an Lautsprecher mit einer Impedanz von 4-8 Ohm liefern. Im Inneren des Miniatur-Chips befindet sich ein Class-D-Controller, der mit 2,0V-5,5VDC betrieben werden kann. Da es sich um einen Class-D-Verstärker handelt, ist er sehr effizient (über 90 % Effizienz bei der Ansteuerung eines 8-Ω-Lautsprechers mit mehr als einem halben Watt), was ihn perfekt für tragbare und batteriebetriebene Projekte macht. Er verfügt über einen eingebauten Überhitzungs- und Überstromschutz, aber wir konnten kaum feststellen, dass er heiß wurde.
Es gibt sogar ein Trimmpotentiometer, mit dem man die Lautstärke auf der Platine von den standardmäßigen 24 dB Gain herunterregeln kann. Diese Platine ist ein willkommenes Upgrade für einfache "LM386"-Verstärker!
Die A+ und A- Eingänge des Verstärkers laufen über 1,0uF-Kondensatoren, so dass sie vollständig "differentiell" sind - wenn Sie keine differentiellen Ausgänge haben, verbinden Sie einfach den Audio- Pin mit Masse. Der Ausgang ist "Bridge Tied" - das bedeutet, dass die Ausgangspins direkt mit den Lautsprecherpins verbunden sind und keine Verbindung zur Masse besteht. Der Ausgang ist ein hochfrequentes 250KHz Rechteck-PWM, das von der Lautsprecherspule "ausgemittelt" wird - die hohen Frequenzen werden nicht gehört. All dies bedeutet, dass Sie den Ausgang nicht an einen anderen Verstärker anschließen können, sondern die Lautsprecher direkt ansteuern müssen.

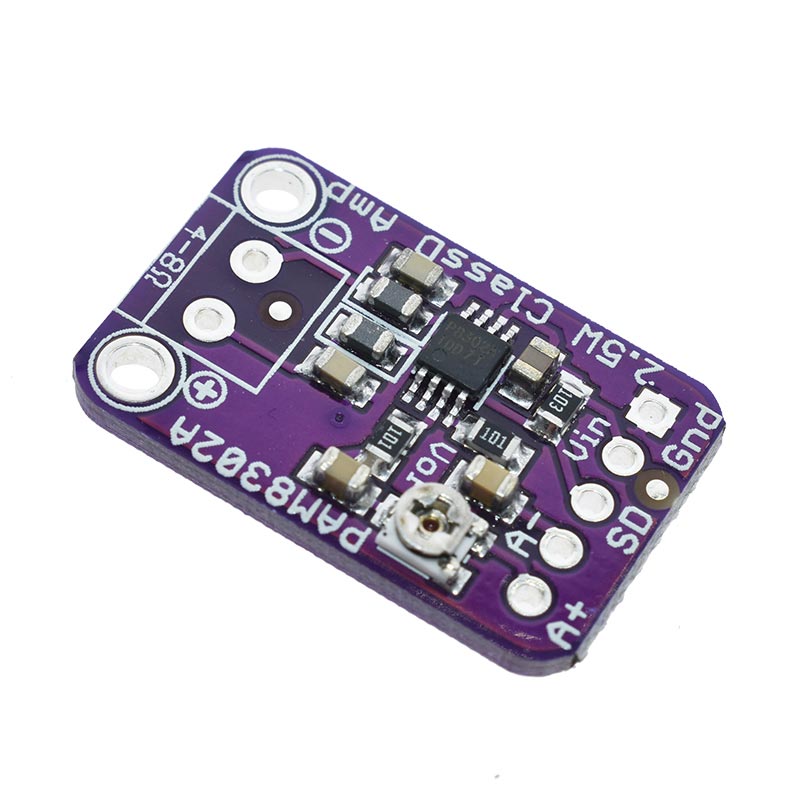

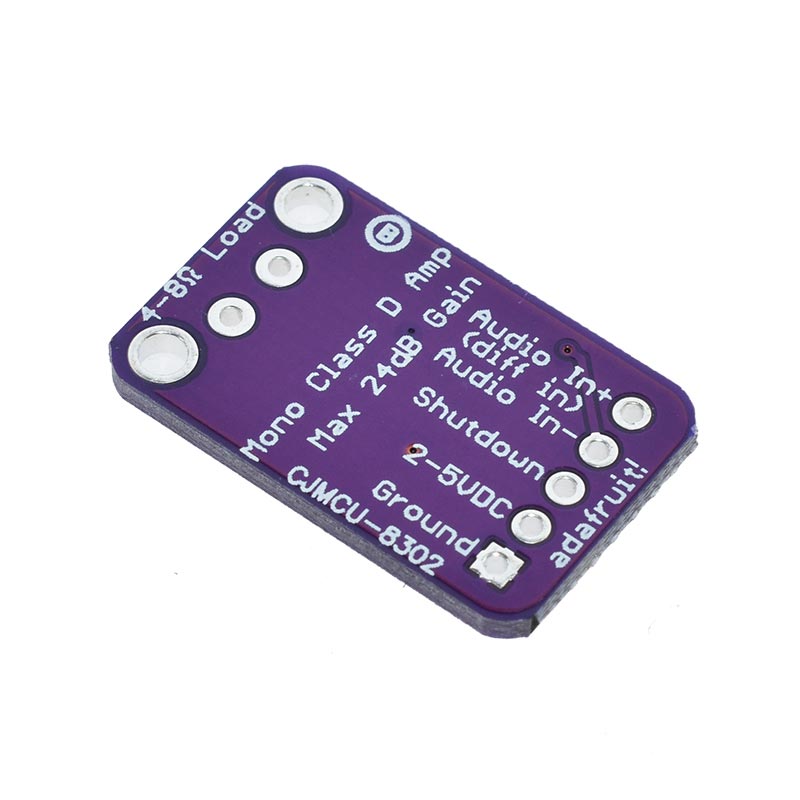

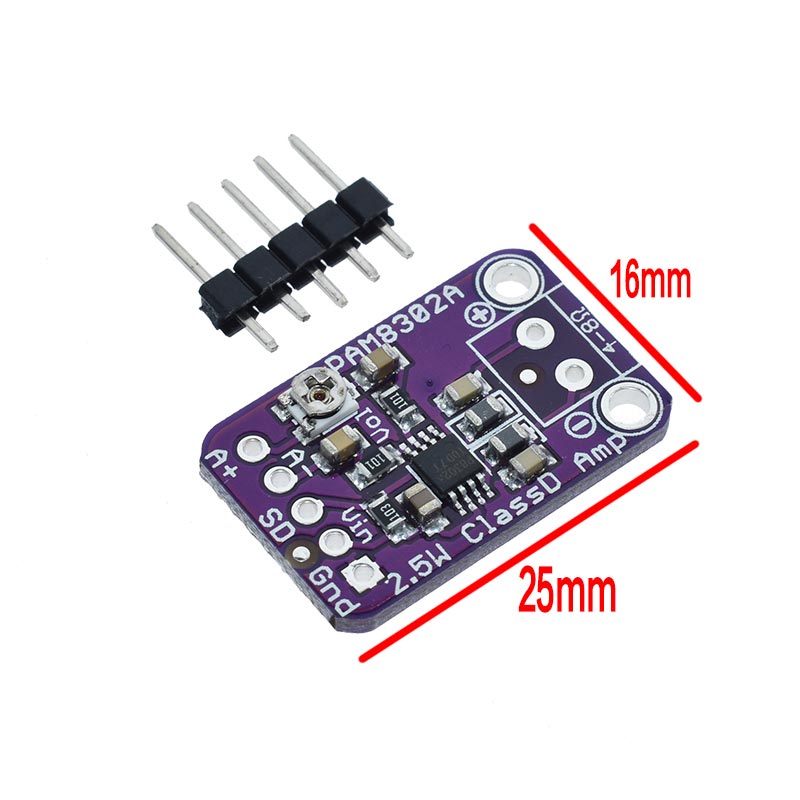

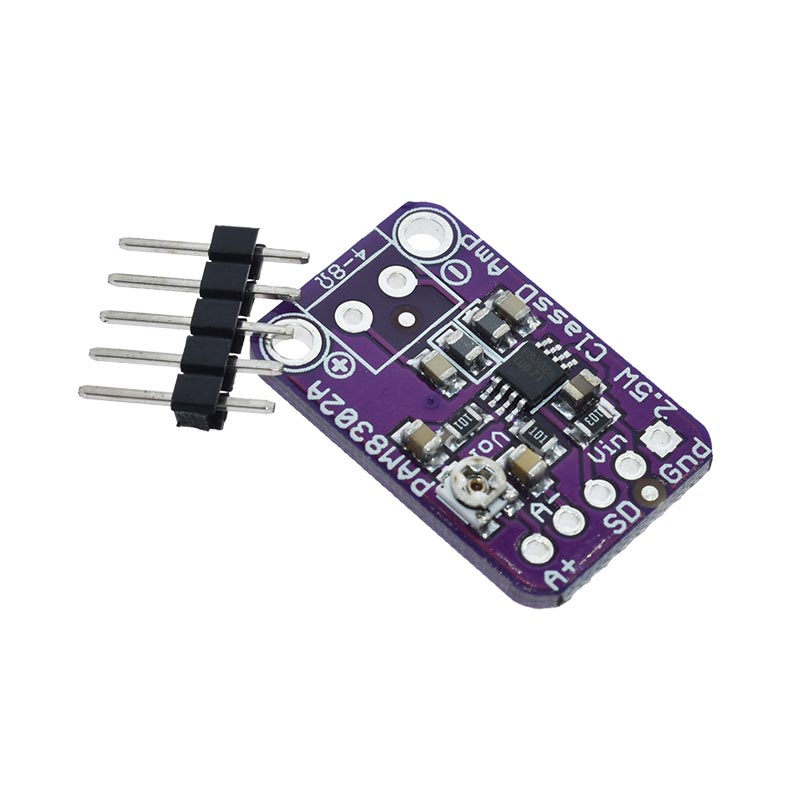

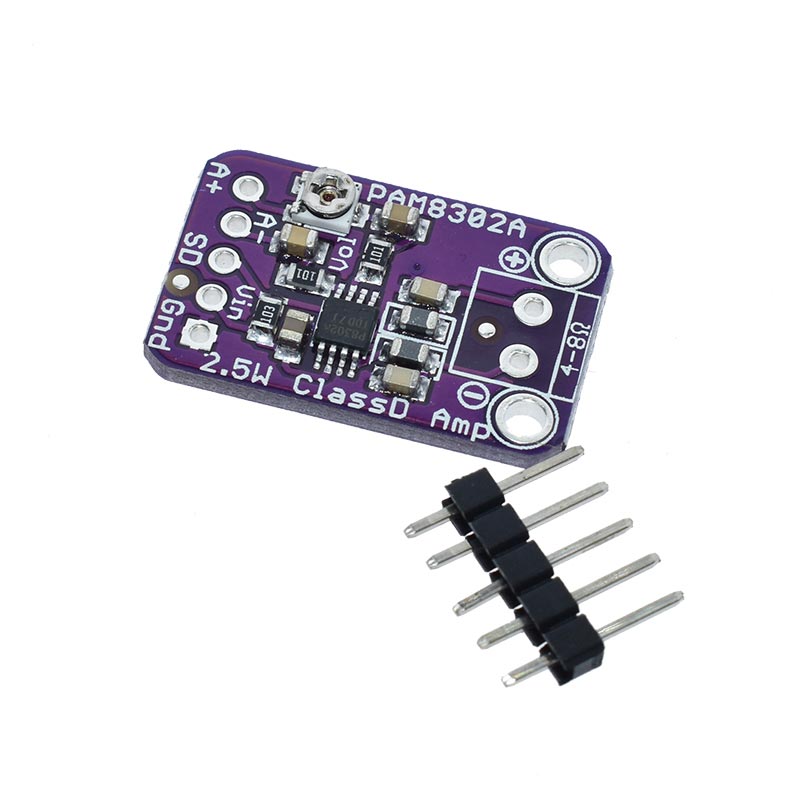

Das Modul wird mit einem vollständig montierten und getesteten Breakout-Board geliefert. Zum Anschließen an ein Breadboard oder Dupontkabel liegt eine Stiftleiste zum Anlöten bei. Ein Lautsprecher ist nicht im Lieferumfang enthalten, verwenden Sie einen beliebigen Lautsprecher mit einer Impedanz von 4 Ohm oder mehr.
Details
Ausgangsleistung: 2,5 W an 4Ω, 10% THD, 1,5 W an 8Ω, 10% THD, mit 5,5 V Versorgung
50dB PSRR bei 1KHz.
Filterloses Design, mit Ferritperlen und Kondensatoren am Ausgang.
Feste 24dB Verstärkung, integriertes Trimmpotentiometer zur Einstellung der Eingangslautstärke.
Thermischer und Kurzschluss-/Überstromschutz.
Niedrige Stromaufnahme: 4mA Ruhestrom und 1uA im Abschaltmodus.
