Audio/Spannung/Batterie Indikator KA2284 3.5V-12V AC DC

(3)
Vorschau: Audio/Spannung/Batterie Indikator KA2284 3.5V-12V AC DC Vorschau: Audio/Spannung/Batterie Indikator KA2284 3.5V-12V AC DC Vorschau: Audio/Spannung/Batterie Indikator KA2284 3.5V-12V AC DC Vorschau: Audio/Spannung/Batterie Indikator KA2284 3.5V-12V AC DC Vorschau: Audio/Spannung/Batterie Indikator KA2284 3.5V-12V AC DC
Audio/Spannung/Batterie Indikator KA2284 3.5V-12V AC DC
Audio/Spannung/Batterie Indikator KA2284 3.5V-12V AC DC
Audio/Spannung/Batterie Indikator KA2284 3.5V-12V AC DC
Audio/Spannung/Batterie Indikator KA2284 3.5V-12V AC DC
Audio/Spannung/Batterie Indikator KA2284 3.5V-12V AC DC

Menge Stückpreis
bis 4 1,65 €
ab 5 1,39 €
ab 20 1,35 €

inkl. MwSt. zzgl. Versandkosten

Sofort versandfertig, Lieferzeit ca. 1-3 Werktage

  • Artikel-Nr.: RBS13090
share
Tweet
Pin it
Email
share
Beschreibung Bewertungen 3 Dokumente
Beschreibung
Einfache Leistungspegelanzeige mit 5 LEDs für Audiosignale, Spannung, Batterien... mehr
Menü schließen

Einfache Leistungspegelanzeige mit 5 LEDs für Audiosignale, Spannung, Batterien uvm. Der zu messende Pegel kann über das Potentiometer eingestellt werden.

Bei gesetztem Jumper können DC Messungen durchgeführt werden, für AC Messungen muss der Jumper entfernt werden.

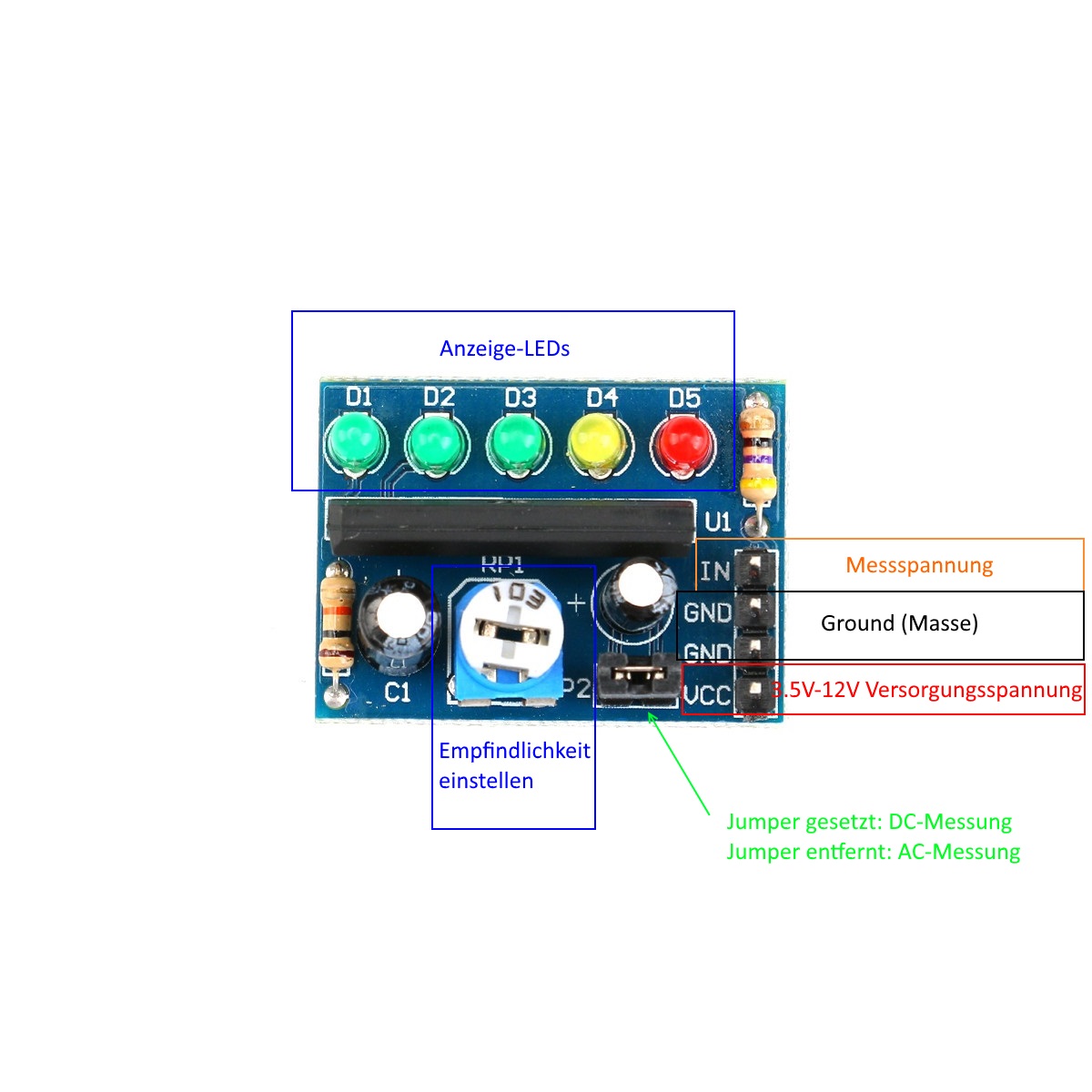

Pinbelegung KA2284 Modul

  • IN - zu messende Spannung
  • GND - Masseanschluss
  • GND - Masseanschluss
  • VCC . 3.5V bis 15V

Details

  • Chip: KA2284
  • Versorgungsspannung: 3.5V-12V
  • AC und DC Jumper
  • Potentiometer zum Einstellen der Empfindlichkeit
  • Abmessungen: 29 mm x 21 mm

Lieferumfang

  • 1x Modul wie abgebildet
Produktart: Messwerkzeug
