AT-09 BLE Bluetooth 4.0 Modul UART kompatibel mit HM-10

(1)
Vorschau: AT-09 BLE Bluetooth 4.0 Modul UART kompatibel mit HM-10 Vorschau: AT-09 BLE Bluetooth 4.0 Modul UART kompatibel mit HM-10 Vorschau: AT-09 BLE Bluetooth 4.0 Modul UART kompatibel mit HM-10
AT-09 BLE Bluetooth 4.0 Modul UART kompatibel mit HM-10
AT-09 BLE Bluetooth 4.0 Modul UART kompatibel mit HM-10
AT-09 BLE Bluetooth 4.0 Modul UART kompatibel mit HM-10

Menge Stückpreis
bis 4 5,45 €
ab 5 5,15 €
ab 20 4,99 €

inkl. MwSt. zzgl. Versandkosten

Sofort versandfertig, Lieferzeit ca. 1-3 Werktage

  • Artikel-Nr.: RBS13847
share
Tweet
Pin it
Email
share
Beschreibung Bewertungen 1 Dokumente
Beschreibung
Das AT-09 Bluetooth Modul ist mit dem HM-10 kompatibel und eignet sich ideal für... mehr
Menü schließen

Das AT-09 Bluetooth Modul ist mit dem HM-10 kompatibel und eignet sich ideal für DIY-Elektronik, IoT und Robotik-Projekte mit einem Arduino, Raspberry Pi oder anderen Microcontrollern. Das AT-09 Modul ermöglicht es Ihnen einen Microcontroller mit vielen verschiedenen Geräten über Bluetooth zu koppeln und serielle Daten in beide Richtungen zu übertragen.

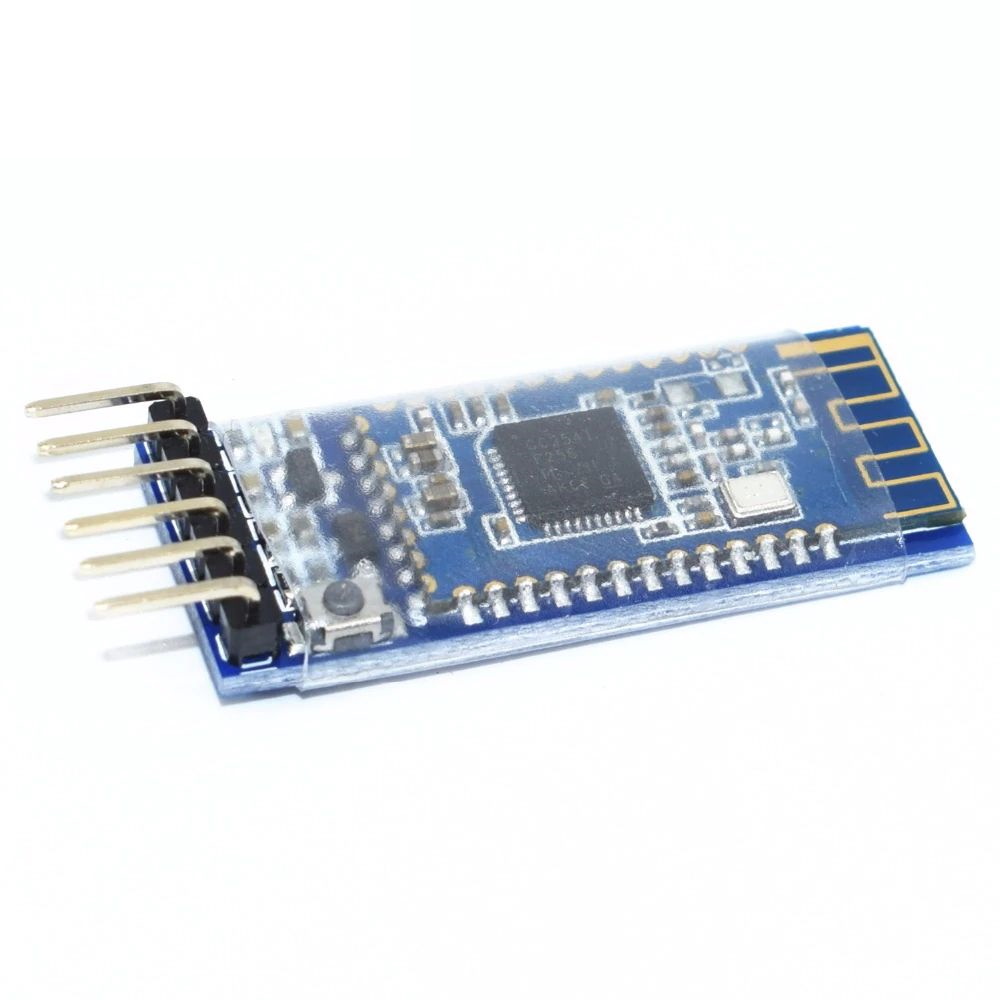

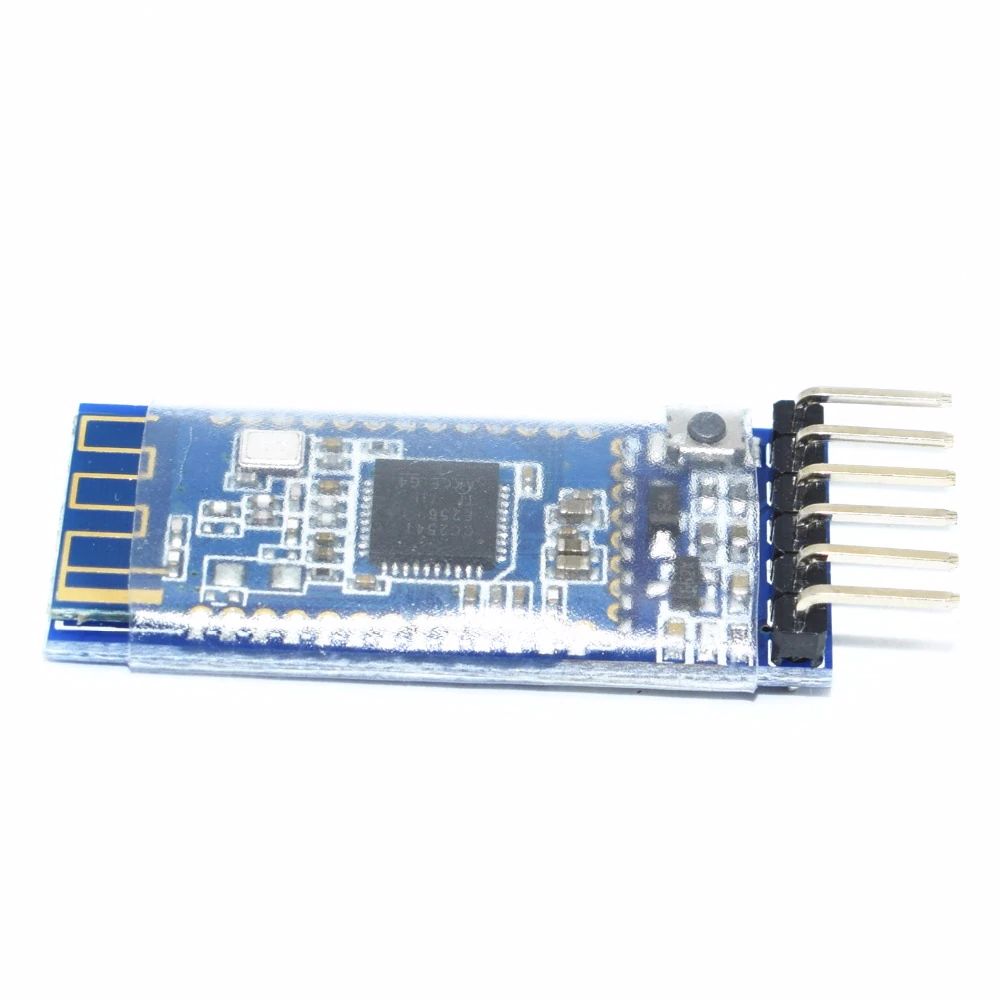

Das AT-09 Bluetooth Modul ist mit einem CC2541 Chip ausgestattet und funktioniert unter iOS und Android. Durch sehr niedrige Stromaufnahme eignet sich das AT-09 Bluetooth Modul besonders für mobile Projekte wie z. B. ferngesteuerte Roboter wie dem beliebten OTTO DIY Open Source Projekt.

Das Modul ist sehr leicht zu bedienen und lässt sich über AT-Befehle programmieren. Eine vollstände Liste aller AT-Befehle erhalten Sie mit dem AT-Befehl AT+HELP.

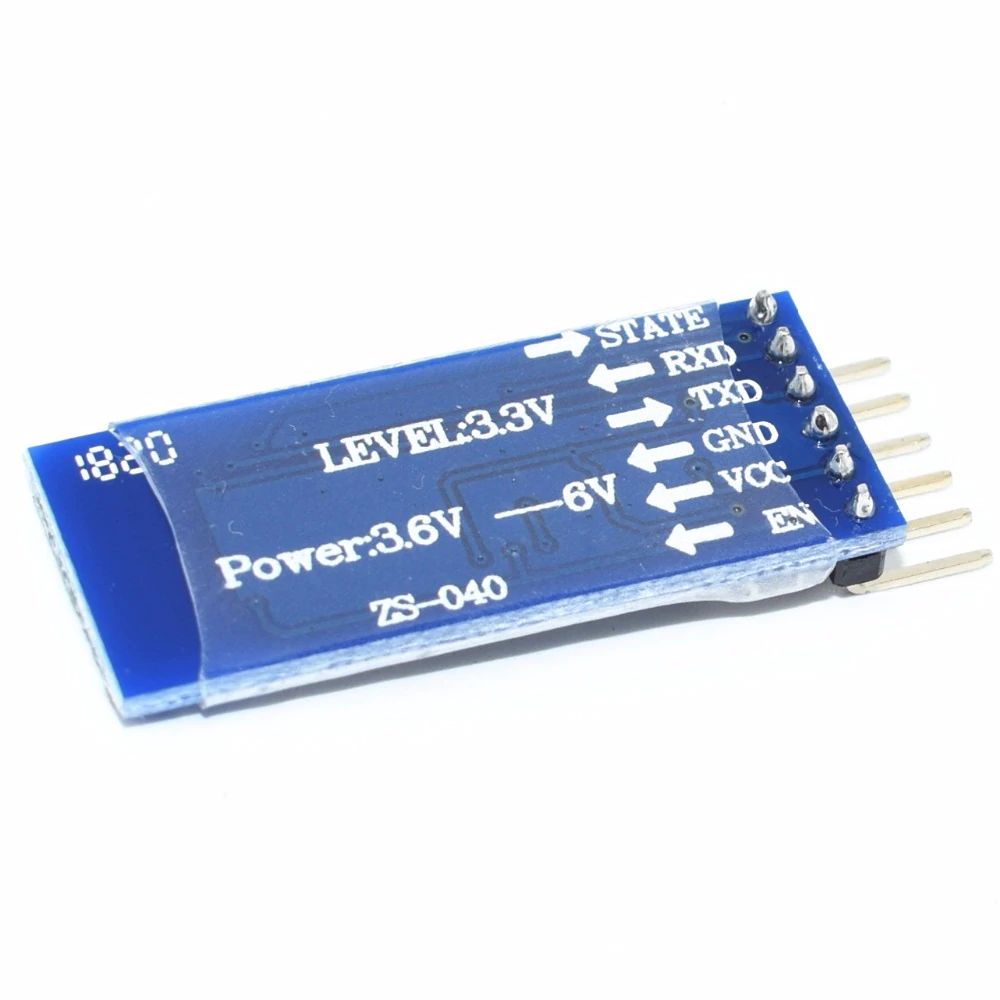

Pinbelegung am Arduino:

  • GND - GND (Masse)
  • VCC - 3.3V / 5V
  • TX - Pin 0 (RX)
  • RX - Pin 1 (TX)

Details

  • IC: CC2541
  • Betriebsspannung: 3,6V-6V
  • Logikpegel: 3.3V
  • Abmessungen: 43x15mm
  • Gewicht: 4g
  • Eingebaute PCB-Antenne
  • Ultra-Low Standby-Stromverbrauch: 90uA - 400uA
  • Stromverbrauch: Senden 15mA, Empfangen 8,5mA
  • Schnittstelle: Seriell RX,TX und Bluetooth 4.0 BLE
  • Konfiguration über AT-Befehle (Name, Pin, Baud-Rate, Master/Slave-Modus ect.)

Lieferumfang

  • 1x AT-09 Bluetooth Modul wie abgebildet
Bewertungen 1
Bewertungen lesen, schreiben und diskutieren... mehr
Menü schließen
Kundenbewertungen für "AT-09 BLE Bluetooth 4.0 Modul UART kompatibel mit HM-10"
Von: Am: 18.01.2023

Modul funktioniert in meiner Anwendung.

Die beworbene Kompatibilität mit HM-10 ist aber wohl nicht vollständig, z. B. sind nicht alle AT-Befehle, die mit Help angezeigt werden, auch genutzt werden.

Bewertung schreiben
Bewertungen werden nach Überprüfung freigeschaltet.

Die mit einem * markierten Felder sind Pflichtfelder.

Dokumente
Hilfreiche Dokumente und Downloads
Menü schließen
Dokumente & Downloads für AT-09 BLE Bluetooth 4.0 Modul UART kompatibel mit HM-10
CC2541 Datenblatt
PDF
Download
HM-10 Datenblatt
PDF
Download
HM-10 Datenblatt
PDF
Download
Arduino Tutorial
Link
Öffnen
