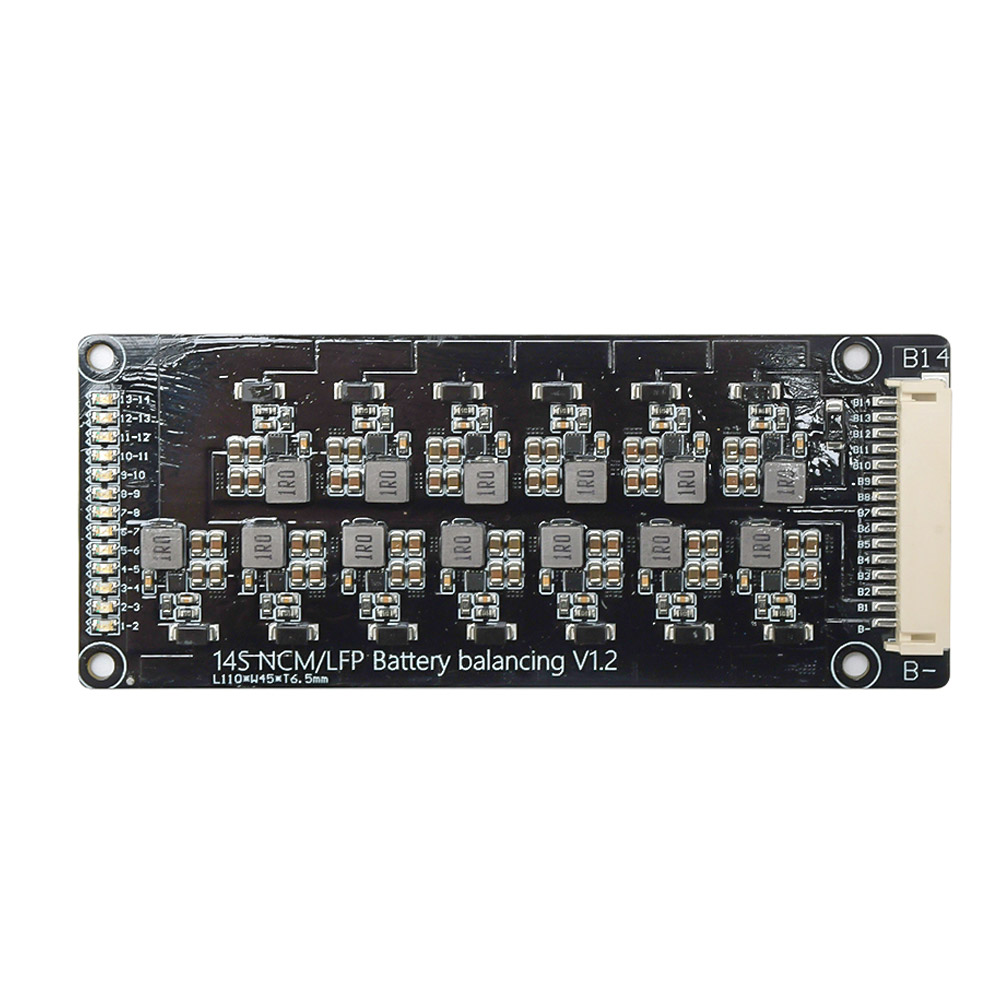

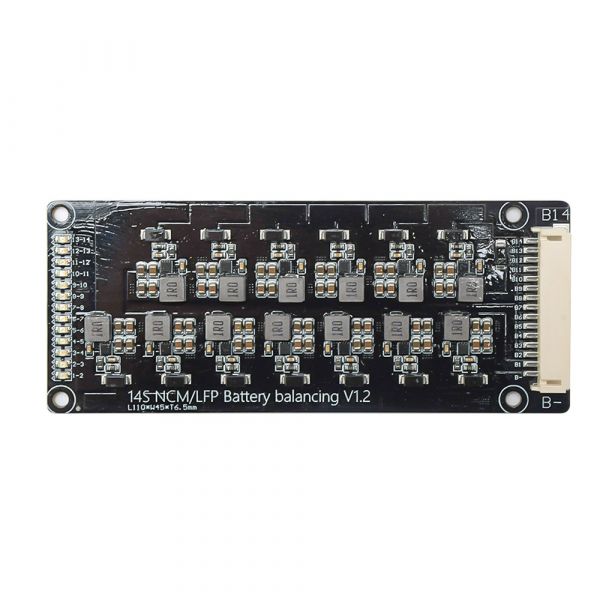

Aktiver Equalizer für Lithium-Ionen-Batterien für 14 Zellen
Dieses Balancer Modul für 18650 Lithium-Ionen-Akkus dient dazu, die Spannung von einzelnen Zellen innerhalb eines Batteriepacks auszugleichen. Dies maximiert die Leistungsfähigkeit Ihrer Batterien und verlängert deren Lebensdauer.
Funktionsweise
Der Balancer überwacht die Spannung jeder Zelle während des Lade- und Entladevorgangs. Wenn eine Zelle eine höhere oder niedrigere Spannung als die anderen hat, greift der Balancer ein, um diese Zelle auszugleichen. Mit einer induktiven Übertragung und einem hohen Gleichstrom von 1.2A stellt das Balancer Modul sicher, dass die Batteriespannung präzise ausgeglichen wird, wodurch die Leistung und Sicherheit optimiert werden.
Durch den Einsatz des Differentialspannungsausgleichs wird der Equalization-Prozess ausgelöst, wenn die Differenz zwischen den benachbarten Batteriezellen 0.1V oder mehr beträgt. Der Ausgleich stoppt, wenn die Differenz auf 0.03V oder weniger abfällt, was zu einem idealen Batteriepack-Spannungsniveau führt.
Die LED-Anzeige gibt klare Hinweise auf den Status des Ausgleichsprozesses. Wenn die Anzeige leuchtet, ist der Ausgleich aktiv. Bei erloschener Anzeige ruht das Modul. Blinkt die Anzeige, liegt eine Fehlermeldung oder ein Spannungsabfall vor.
Anschluss des Moduls
B- dient als Gesamtnegativpol des Batteriepacks.(Negativpol der ersten Batterie)
B1, B2 usw. dienen als Pluspol der einzelnen Zellen
B1 an Pluspol der ersten Batterie
B2 an Pluspol der ersten Batterie, usw...
Hinweis
Dieses Board basiert auf dem Prinzip der benachbarten Ausgleichung und darf nicht als Wartungswerkzeug verwendet werden. Um es mit der Batterie zu verbinden, muss es gemeinsam mit dem Schutz für Lithiumbatterien verwendet werden. Die durch Lade- und Entladevorgänge erzeugte Spannungsdifferenz löst die Funktion des Equalization-Boards aus, um Energieübertragung und Ausgleich zu erreichen.

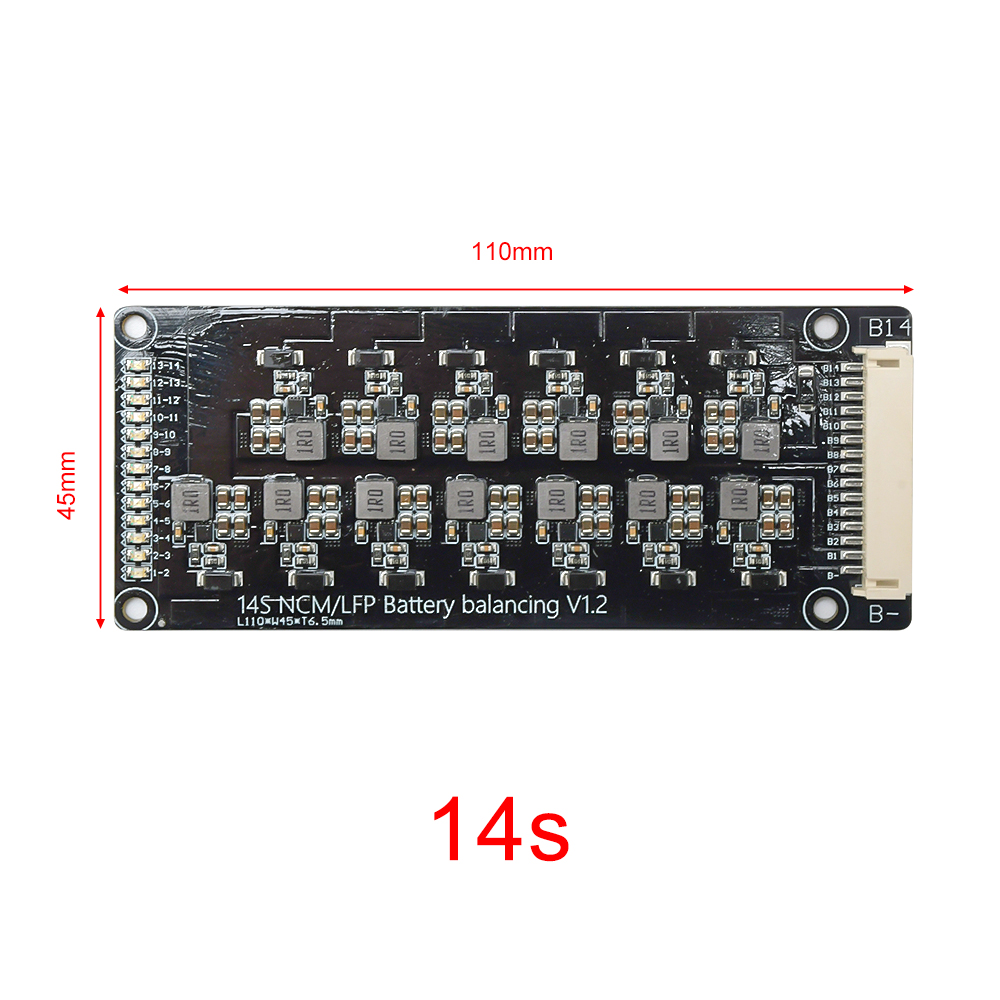

Details
Betriebsspannung: 2,0 V-4,5 V
Geeignet für Batteriepacks unter 30AH
Kompatibilität: Universell für ternäre Lithium-Eisen-Batterie, nicht anwendbar für Lithium-Titanat LTO Batterie
Ausgleich: Die Differenz der benachbarten Spannung beträgt mehr als 0,1 V (der Strom beträgt etwa 0,5-0,7 A);
