5x HC-SR04 Ultraschall-Modul Entfernungsmesser

5x HC-SR04 Ultraschall-Modul Entfernungsmesser
Dieser Artikel steht derzeit nicht zur Verfügung!
Benachrichtigen Sie mich, sobald der Artikel lieferbar ist.

Menge Stückpreis
bis 4 8,95 € *
ab 5 8,85 € *
ab 20 8,75 € *

inkl. MwSt. zzgl. Versandkosten

Lieferzeit: 4-8 Wochen

  • RBS10236
Beschreibung: 5er Set HC-SR04 Ultraschall-Modul Mit dem HC-SR04 Ultraschall-Modul... mehr
Produktinformationen "5x HC-SR04 Ultraschall-Modul Entfernungsmesser"

Beschreibung:

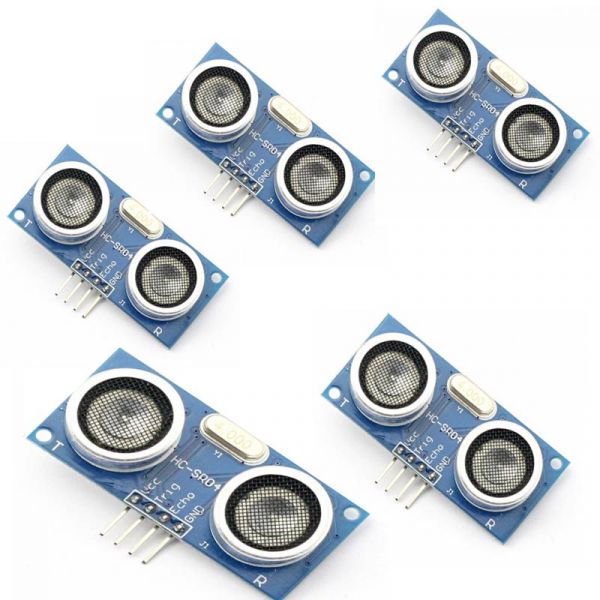

5er Set HC-SR04 Ultraschall-Modul

Mit dem HC-SR04 Ultraschall-Modul können Distanzen zwischen ca. 2 Zentimetern und 5 Metern (mit einer Genauigkeit von ca 3mm) gemessen werden. Zur programmierung wird eine Mikrocontrollerplattform, z.B. Arduino, empfohlen um die vom Sensor gemessenen Daten auswerten zu können. Nach einer Triggerung mit einer fallenden Flanke (TTL-Pegel) misst das Modul selbstständig die Entfernung mit einer Messzeit von 20ms/Intervall und wandelt das Messergebnis in ein PWM Signal um, welches am Ausgang ausgelesen werden kann. So können bis zu 50 Messungen pro Sekunde durchgeführt werden.

Pinbelegung HC-SR04

Das Modul verfügt über insgesamt 4 Anschlüsse, welche wie folgt belegt sind:

  • VCC: Spannungsversorgung 5V
  • Trig: Triggereingang, TTL-Pegel
  • Echo: Ausgang Messergebnis, TTL-Pegel
  • GND: Masseanschluss

Einsatzgebiete

Das HC-SR04 Ultraschall-Modul kann für folgende Aufgaben eingesetzt werden:

  • Hinderniserkennung
  • Abstandsmessung
  • Füllstandanzeige

Berechnung der Entfernung:

Der Echo-Pin sendet nach der Messung ein HIGH Signal. Die Dauer des HIGH-Pegels bestimmt die Entfernung nach folgender Formel:

Entfernung = ((Dauer_High_Pegel)*(Sonic: 340m/s))/2

Details:

  • Ultraschall-Sensor zur berührungslosen Abstandsmessung
  • Einfach zu Nutzen/Verbinden, Steckboard-kompatibel
  • 2fach-Wandler
  • Spannungsversorgung: 5V DC
  • Ruhestromaufnahme: <2mA
  • Abstrahlwinkel: <15°
  • Messentfernung: 2cm–500cm
  • Auflösung: 0.3cm
  • Ansteuerung über 4Pins: VCC, Trigger, Echo, Gnd.
  • Messung wird ausgelöst wenn Trigger länger als 10µs auf High ist

Lieferumfang:

  • 5 x Fertig aufgebautes Modul wie abgebildet
