| Anzahl | Stückpreis |
|---|---|
| Bis 4 |
30,95 €
|
| Bis 19 |
30,29 €
-2,13 %
|
| Ab 20 |
28,65 €
-7,43 %
|
Sofort verfügbar, Lieferzeit: 1-3 Tage

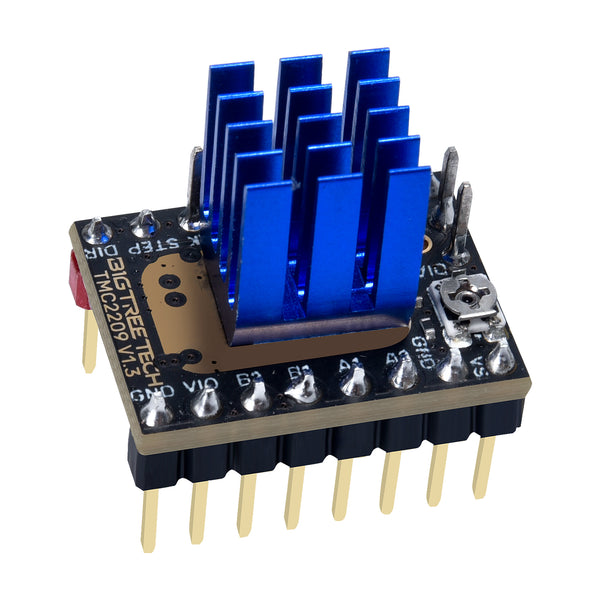

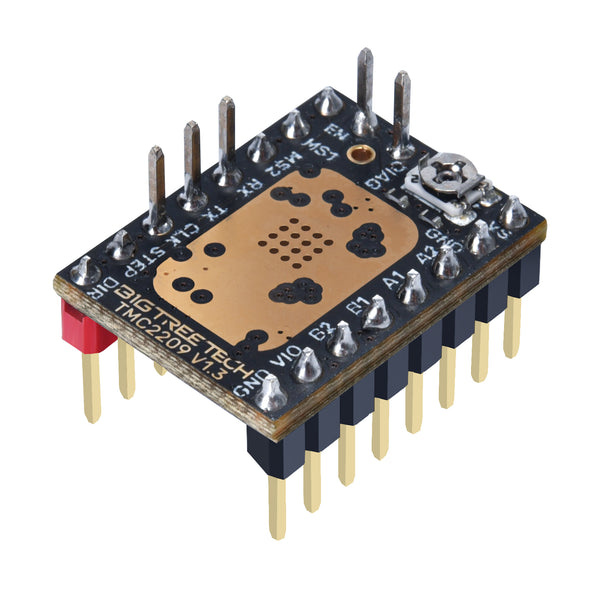

Bigtreetech TMC2209 Schrittmotorentreiber für 3D-Drucker und CNC-Maschinen
Die Polulu-kompatiblen TMC2209 Schrittmotorentreiber sind eine weiterentwicklung der TMC2208.Sie unterstützen wie Ihre Vorgänger den StealthChop2 Modus, welcher noch leiser und effizienter arbeitet.
Durch die StallGuard4 Technologie wird Sensorless Homing über den UART-Modus unterstützt, womit die Endschalter am 3D-Drucker ersetzt werden.

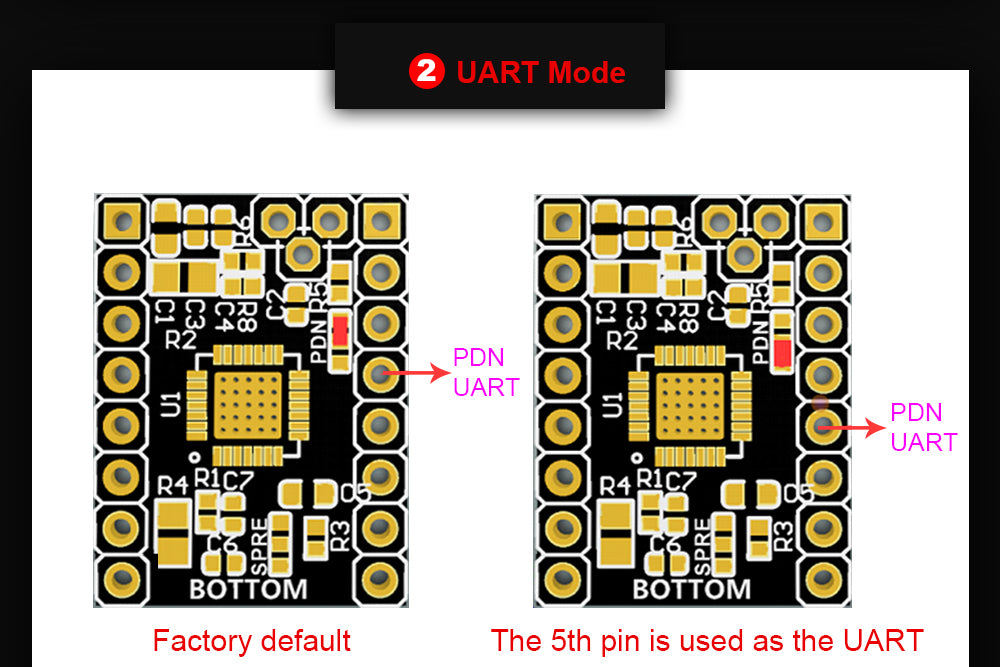

Die Konfiguration in den SpreadCycle Modus für besonderes hohe Dynamik und Drehmoment erfolg über die UART-Schnittstelle. Zusätzlich wurde bei den TMC2209 die Wärmeleitfähigkeit stark verbessert, wodurch deutlich mehr Leistung bei weniger Kühlung möglich ist.
Sie erreichen mit bis zu 1/256 Microschritte eine sehr hohe Präzision, dadurch eignen sich die TMC2209 vor Allem für 3D-Drucker und CNC-Maschinen mit Nema 17 Motoren bis 2A pro Phase.
Änderung gegenüber V1.2: Besserer MOSFET verbaut, um das Board besser zu schützen.

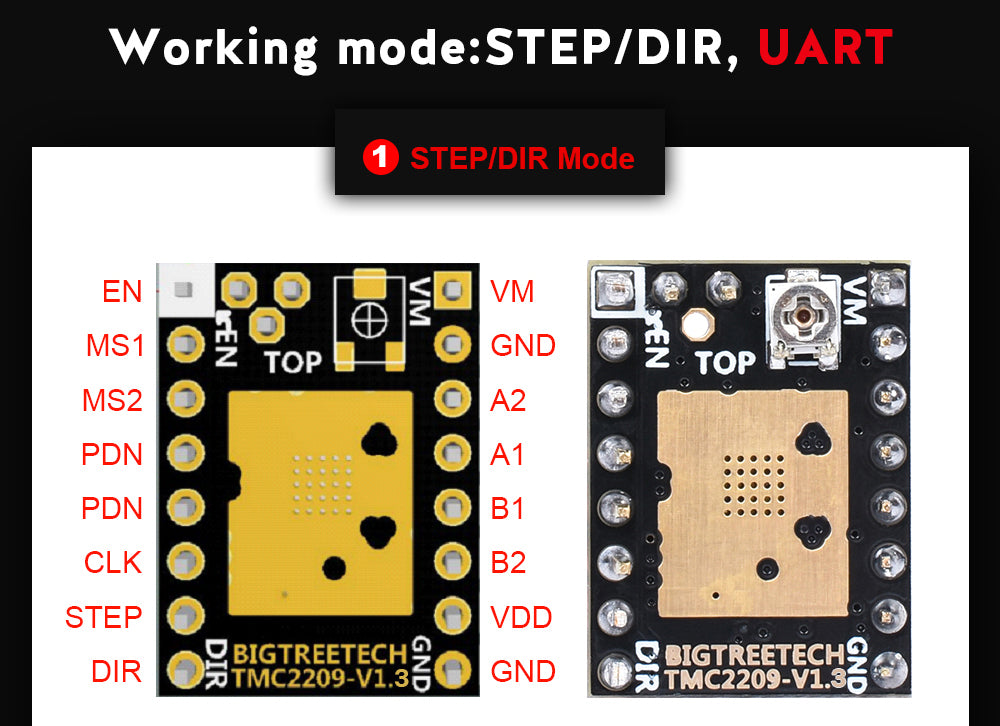

Achtung: Bitte die Pinkonfiguration beachten! Falsches Anschließen zerstört das Board und den Treiber!
Details
- Hersteller: BIGTREETECH
- Arbeitsspannung: 4.75 - 28V
- Logikspannung: 3V - 5V
- Arbeitsstrom: bis 2A pro Phase
- Schritte: bis zu 1/256 Microschritte
- Konfiguration über CFG-Pins und UART Interface
- StealthChop2 Modus - sehr leise (Standardeinstellung)
- SpreadCycle Modus -für hohe Dynamik und Drehmoment (aktivierbar über UART)
- Step/Dir Interface mit Mikroschrittfunktion (Interpolation von bis zu 256 Mikroschritte)
- StallGuard4 - Sensorlose Erkennung der Motorlast
- CoolStep - Strombegrenzung für sparsamen Betrieb
- Kompatibel mit StepStick und Pololu A4988
Lieferumfang

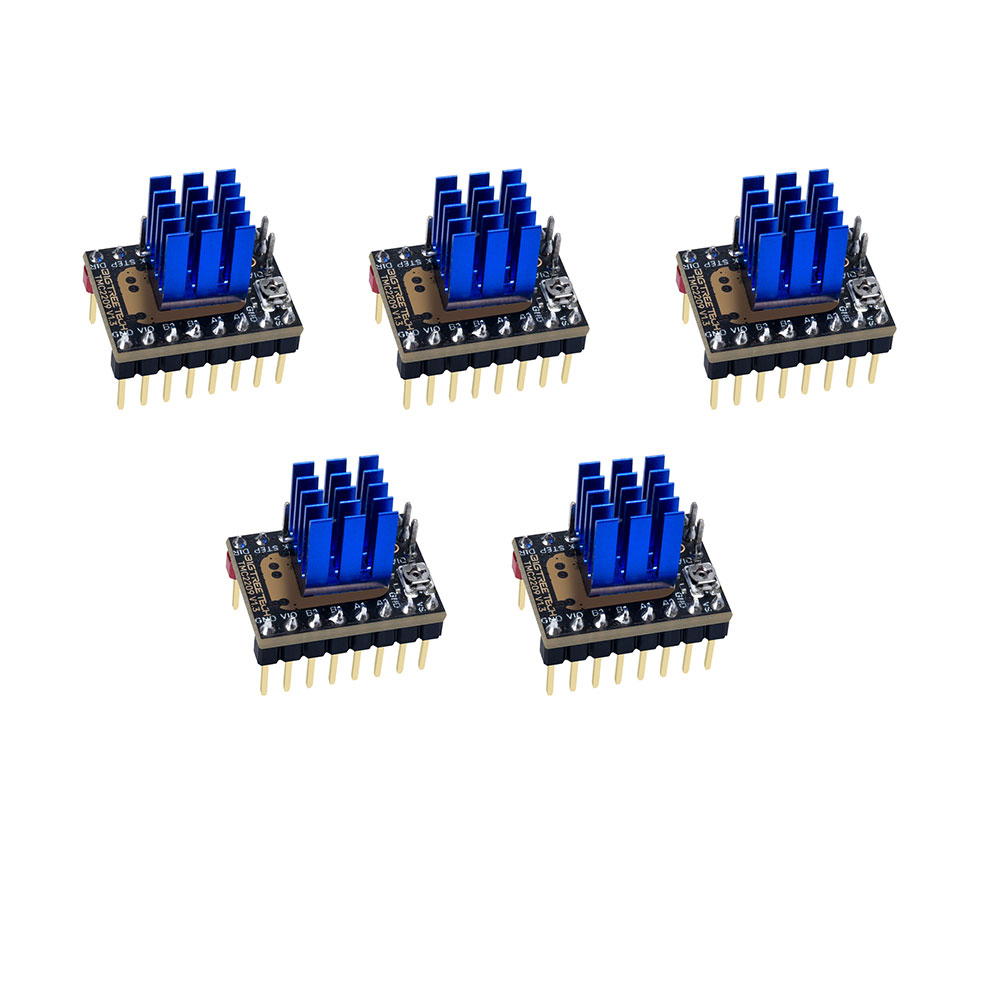

- 5x Bigtreetech TMC2209 V1.3 Schrittmotortreiber
- 5x Kühlkörper
Downloads
| Arbeitsspannung: | 4.75-28V |
|---|---|
| Konfiguration: | Step/Dir, UART |
| Logikspannung: | 3.3-5V |
| Mikroschritte (Max.): | 1/256 |
| Modellkompatibilität: | Universal |
| Motorstrom (Spitze): | 2.8 A |
| Motorstrom (max. pro Phase): | 2 A |
| Produktart: | Schrittmotortreiber |
BIGTREETECH
Die Bigtreetech Technology co. Ltd. ist eine 2014 gegründete high-tech Firma aus Shenzhen in China. Sie sind spezialisiert auf Entwicklung und Herstellung von 3D-Druckern und Zubehör. Zur Firma gehören die beiden Marken BIGTREETECH und BIQU.
Das Sortiment von Bigtreetech umfasst nicht nur komplette 3D-Drucker wie den BIQU B1, sondern auch hochwertige 3D-Drucker Elektronik. Mit dem SKR 1.4 erreichten Bigtreetech den Durchbruch mit einem der beliebtesten Mainboards für 3D-Drucker. Ausgestattet mit einem leistungsfähigen 32 Bit Prozessor, zog das SKR 1.4 an den langsameren 8 Bit Boards vorbei und zwang indirekt andere Hersteller nachzuziehen. Statt sich auf diesem Erfolg auszuruhen wurde fleißig weiterentwickelt, um die passenden Displays, Module, Sensoren und TMC-Schrittmotortreiber für die BIGTREETECH Mainboards an den Start zu bringen.
Die 3D-Drucker Mainboards von Bigtreetech werden stetig weiterentwickelt und werden mittlweile in über 100 Ländern auf der Welt verkauft. Mit aktuellen Boards wie dem Octopus, welches speziell für high-performance 3D-Druckern wie dem VORON 2.4 entwickelt wurde, steht BIGTREETECH heute an der Spitze der Industrie für 3D-Drucker Mainboards.
Anmelden
1 - 10 von 13 Bewertungen
28. Mai 2024 08:02
Sehr schneller Support, Sehr schnelle Lieferung, jederzeit zu empfehlen
Hallo,
ich habe diesen Artikel bestellt, um meinen 3D Drucker umzubauen und zu optimieren. Über den Artikel kann ich leider noch nicht viel sagen, da ich den Umbau von meinem 3D Drucker noch nicht durchgeführt habe.
Der Support von roboter-bausatz.de ist TOP ! Er hat mir vor- und während meiner Bestellung sehr schnell geantwortet, innerhalb weniger Minuten. Und auch die Bestellung wurde sehr schnell geliefert, sogar so schnell, dass ich an dem Tag garnicht damit gerechnet habe.
Ich werde die Bewertung nach dem Umbau nochmals ergänzen, für den Artikel selbst.
Mit freundlichen Grüßen
Tobias E.
25. Mai 2023 16:26
Die besten, durchdachtesten und leisesten Stepper-Treiber
Vom Allerfeinsten und mit Turbogeschwindigkeit geliefert!
21. Mai 2022 09:37
Sehr gute TMC2209
Ich habe sie für ein komplett Umbau vom Ender 3 Pro verwendet und sie laufen einwandfrei auf dem Octopuss Pro Bord
23. Januar 2022 20:12
TMC2209 V1.2 Alles Super! Gute Preise - Schnelle Lieferung - Schneller Kontakt! Super Vielen Dank
Treiber für mein BTT Octopus.
Guter Preis für die Bigtreetech TMC2209
Lieferung war Schnell und gut Verpackt.
Bei Fragen oder Problemen habe ich innerhalb von 24 Stunden Antwort erhalten.
Im bezug auf 3D Drucker Teile habe ich auch schon oft bei Facebook von Roboter-bausatz.de
gelesen, und jetzt auch Bestellt.
Bis zum nächsten mal, Vielen Dank!!!
18. Januar 2022 14:42
Ales OK
Funktioniert einwandfrei mit SKR 1.4 Turbo
27. Oktober 2021 12:44
Schnelle unkomplizierte Lieferung
...
3. Juli 2021 13:51
Alles Prima
Schnelle und gute Lieferung
5. Januar 2021 21:57
Geniale Stepper
Kompliment, sehr leise, und da UART vorbereitet entfällt die Geschichte mit dem Poti, da via Firmware steuerbar.
Tipp: Zinn des DIAG-PIN's einfach mit dem Lötkolben erhitzen, Pin selber nach oben ziehen, anstatt zu kappen.
31. Dezember 2020 16:24
Schnelle Lieferung, tolles Produkt
Sehr leise Treiber. Die Treiber sind für UART und Sensorlos vorbereitet.
Wer mechanische Endschalter benutzen möchte MUSS den DIAG-PIN abschneiden
2. November 2020 12:18
Alles super, großartige Mod für jeden 3d Drucker.
War zuerst skeptisch wegen des Preises, aber habe mich dann nach zwei Jahren mit dem Anycubic i3 Mega aufgerafft und mich um die Lautstärke gekümmert.
Installation ist ziemlich straight forward. Einstellen der vref ist ein bisschen fummelig, aber das liegt an der generellen Bauform der Potentiometer.
Sehr zufrieden und so viel leiser als vorher.
