5x Bigtreetech TMC2208 V3.0 Schrittmotortreiber UART

Menge Stückpreis
bis 4 23,95 €
ab 5 23,65 €
ab 20 23,60 €

inkl. MwSt. zzgl. Versandkosten

Sofort versandfertig, Lieferzeit ca. 1-3 Werktage

  • RBS13649
Bigtreetech TMC2208 UART Schrittmotorentreiber für 3D-Drucker und CNC-Maschinen... mehr

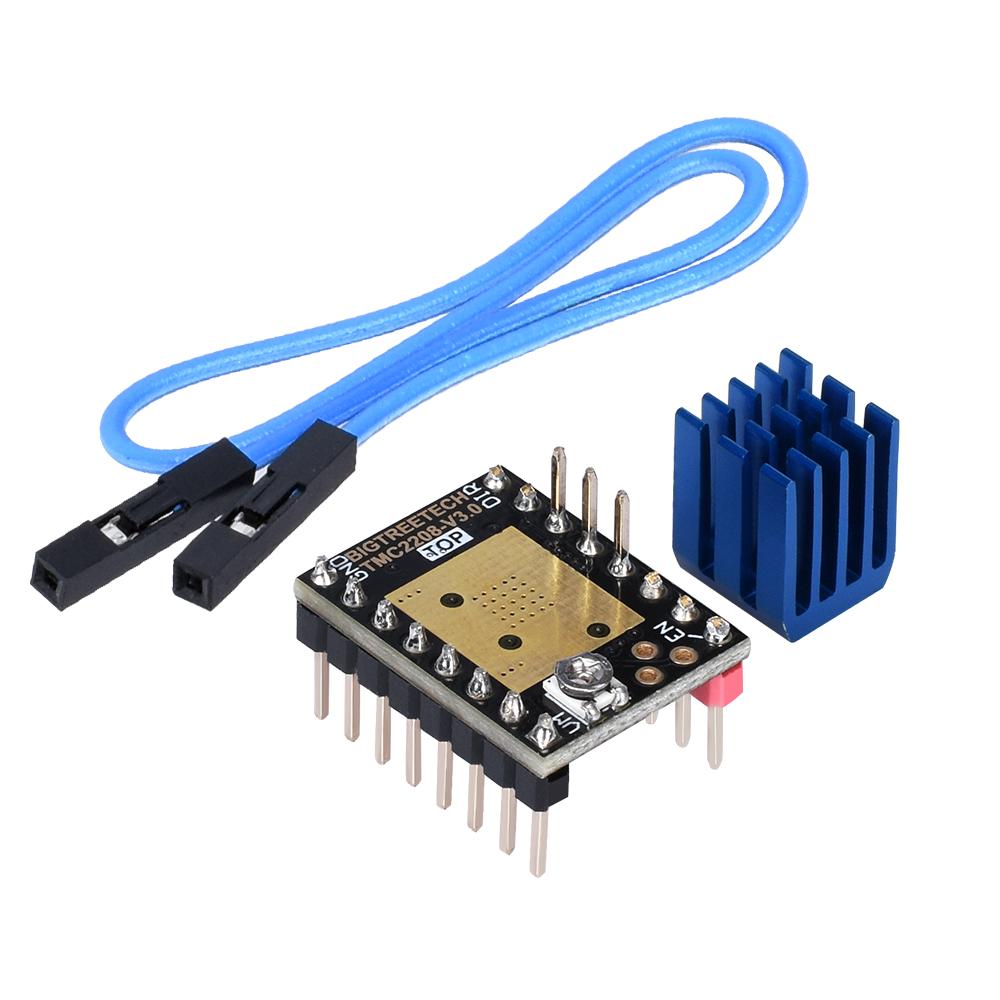

Bigtreetech TMC2208 UART Schrittmotorentreiber für 3D-Drucker und CNC-Maschinen

Die Polulu-kompatiblen TMC2208 Schrittmotorentreiber sind eine weiterentwicklung der TMC2100.Sie profitieren vom neuen StealthChop2 Modus, welcher noch leiser und effizienter arbeitet.

Diese Schrittmotorentreiber machen die Bewegungen der Motoren fast unhörbar!

Die TMC2208 erreichen mit bis zu 1/256 Microschritte eine sehr hohe Präzision, dadurch eignen sich diese Schrittmotortreiber vor Allem für 3D-Drucker und CNC-Maschinen mit Nema 17 Motoren bis 2A pro Phase.

Die Lötbrücke für den UART-Modus ist gesetzt und kann für DIR/STEP-Modus umgelötet werden. Die Konfiguration in den SpreadCycle Modus für besonderes hohe Dynamik und Drehmoment erfolg über die UART-Schnittstelle.

Achtung: Bitte die Pinkonfiguration beachten! Falsches Anschließen zerstört das Board und den Treiber!

Details

  • Hersteller: BIGTREETECH
  • Arbeitsspannung: 4.75V - 36V
  • Logikspannung: 3.3V - 5V
  • Arbeitsstrom: bis 1.2A pro Phase (2A Peak)
  • Schritte: bis zu 1/256 Microschritte
  • Konfiguration über CFG-Pins und UART Interface
  • StealthChop2 Modus - sehr leise (Standardeinstellung)
  • SpreadCycle Modus -für hohe Dynamik und Drehmoment (aktivierbar über UART)
  • Step/Dir Interface mit Mikroschrittfunktion (Interpolation von bis zu 256 Mikroschritte)
  • Kompatibel mit StepStick und Pololu A4988

Lieferumfang

  • 5x Bigtreetech TMC2208 V3.0 Schrittmotortreiber UART
  • 5x Kühlkörper
  • 1x Anschlusskabelset
Produktart: Schrittmotortreiber
Mikroschritte (Max.): 1/256
Konfiguration: Step/Dir, UART
Motorstrom (max. pro Phase): 1.2 A
Logikspannung: 3.3-5V
Arbeitsspannung: 4.75-36V
Motorstrom (Spitze): 2 A
Modellkompatibilität: Universal
Bewertungen lesen, schreiben und diskutieren... mehr
Kundenbewertungen für "5x Bigtreetech TMC2208 V3.0 Schrittmotortreiber UART"
07.04.2023

sehr gut, flexibel und sehr leise

Mein erster Eindruck - sehr gut, sehr leise. und wenn man mal dahinter gekommen wie man mit ihnen kommuniziert, sehr flexibel.

20.09.2022

bin Zufrieden damit

01.06.2021

Bestellung, Preis, Lieferung sehr gut. Über die Funktion kann ich noch nichts sagen, da noch nicht eingebaut

16.06.2020

Sehr leise, sehr gut!

Die Treiber sind wirklich extrem leise. Für die Anpassungen an ein RAMPS 1.4 unter Marlin 2.0 steht ein gutes Tutorial bereit (https://www.instructables.com/id/UART-This-Serial-Control-of-Stepper-Motors-With-th/). Habe ich so umgesetzt und funktioniert einwandfrei. Aufpassen, die Treiber brauchen unten und oben Kühlkörper, daher muss man die Treiber-Platinchen höher setzen, das geht nicht mit jedem Gehäuse. Und eine gute Kühlung über Lüfter ist zu empfehlen.
