5V Audioverstärkerplatine PAM8403 2*3W

Menge Stückpreis
bis 4 1,55 € *
ab 5 1,25 € *
ab 20 1,15 € *

inkl. MwSt. zzgl. Versandkosten

Sofort versandfertig, Lieferzeit ca. 1-3 Werktage

  • RBS10515
Beschreibung: Digitales Mini-Verstärkermodul PAM8403. Das Modul wird mit 5V... mehr
Produktinformationen "5V Audioverstärkerplatine PAM8403 2*3W"

Beschreibung:

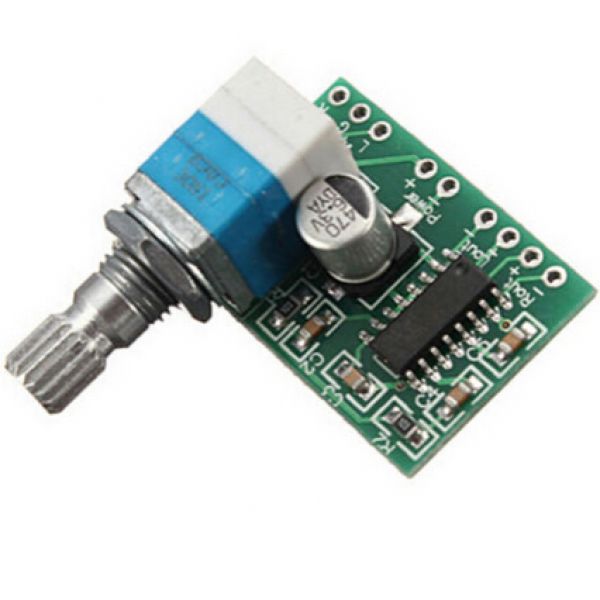

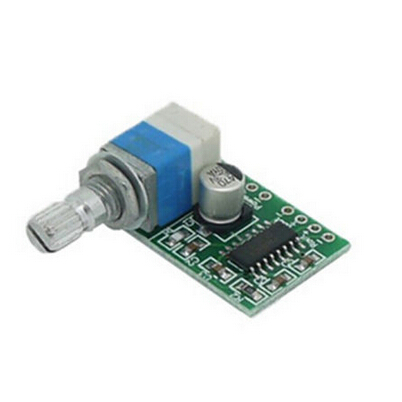

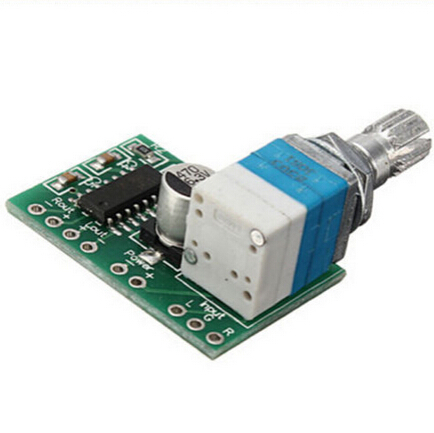

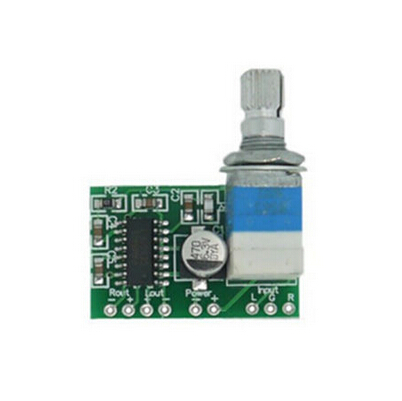

Digitales Mini-Verstärkermodul PAM8403. Das Modul wird mit 5V versorgt und kann dann ein Stereosignal mit 2x3 Watt ausgeben.
Die Verstärkung wird über den Drehregler eingestellt.

Details:

  • Spannung: 2.5V-5.5V
  • Ausgangsleistung: 2x3W
  • Größe: 29.5x20.2x15mm

Lieferumfang:

  • 1 x fertig aufgebautes Modul wie abgebildet
Bewertungen lesen, schreiben und diskutieren... mehr
Kundenbewertungen für "5V Audioverstärkerplatine PAM8403 2*3W"
13.06.2021

Geniales kleines Teil

Ein robuster kleiner Verstärker, den ich mittlerweile weit über 100x in Schülerprojekten zum Betrieb von mobilen Aktivboxen verbaut habe. Der integrierte Anschalter macht ihn zum absoluten Schnäppchen, da dieser sonst allein schon mit mind. 50ct zu Buche schlägt. In jedem Fall Lötpins für die Ein- und Ausgänge verwenden. Je nach Einbauort von oben, von unten oder gemischt einlöten. Die Spannungsversorgung an der Unterseite kann zum Anschluss einer Betriebs- LED genutzt werden. Sie wird mit geschaltet. Der Klang ist über jeden Zweifel erhaben. Tipp: Da er mit USB- Spannung läuft unbedingt 8 Ohm Lautsprecher verwenden. Bei 4 Ohm setzt er aus, weil die Powerbank nur 1A liefert (Ohmsches Gesetz). Das Gewinde für die Befestigung ist leider sehr kurz. Mehr als 3mm Sperrholz bekommt man nicht dazwischen, damit die Mutter noch greift. Nimmt man dieses aber als "Trägerplättchen", dann nur Knopf auf die Steckachse, Gehäusewand passend aufbohren, durchstecken und von innen das Plättchen verschrauben. Fertig. Lötpins und Knöpfe sind auch hier im Shop zu finden. Ich hoffe, dass die Robo- Shopler das Teil jetzt nicht aufgrund der guten Bewertung teurer machen ;)

01.01.2020

Robustes Bauteil, das hält, was es verspricht

Die Verarbeitung ist gut, die vorgesehenen Lötkontakte auch für Anfänger bestückbar. Ein kleiner Wermutstropfen stellen die Abstände der 9 Ösen dar, die nur in Teilen (4 - 2 - 3) dem Rastermaß von 2,54 mm entsprechen. Lötet man in alle 9 Ösen Stifte in der gleichen Richtung ein, passen sie nicht in eine maßgenaue Platine.

07.06.2019

...wie erwartet für meine Zwecke optimal , Preisleistungsverhältnis sehr gut , gerne mal wieder !

22.05.2017

RBS10522 LM386

Den RBS10522 LM386 habe ich inzwischen auch getestet. Qualität ist für meine Zwecke ausreichend. Er ist vielseitig einsetzbar und leicht anzuschließen.

20.05.2017

gutes Teil

Entschuldigung. Meine Bewertung zum RBS10522 LM386 bezieht sich eigentlich auf diese Platine (PAM8403 2*3W"). Die andere habe ich noch nicht getestet.

Bewertung schreiben
Bewertungen werden nach Überprüfung freigeschaltet.

Die mit einem * markierten Felder sind Pflichtfelder.

Hilfreiche Dokumente und Downloads
Dokumente & Downloads für 5V Audioverstärkerplatine PAM8403 2*3W

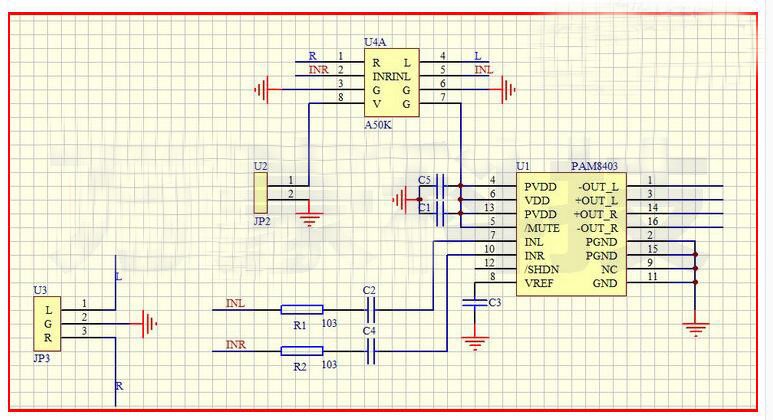

Schaltplan
JPG
Verfügbar
