4-in-1 MAX7219 8x32 LED Matrix-Display

Menge Stückpreis
bis 4 8,95 €
ab 5 8,45 €
ab 20 8,25 €

inkl. MwSt. zzgl. Versandkosten

Sofort versandfertig, Lieferzeit ca. 1-3 Werktage

  • RBS11314
Beschreibung: 4-in-1 8x8 Punkt-Matrixmodul zum Darstellen von Buchstaben, Zahlen,... mehr
Produktinformationen "4-in-1 MAX7219 8x32 LED Matrix-Display"

Beschreibung:

4-in-1 8x8 Punkt-Matrixmodul zum Darstellen von Buchstaben, Zahlen, Symbolen, ect...

Ein Modul verfügt über 64 rote 3 mm LEDs welche seperat angesteuert werden können. Es lassen sich beliebig viele Module zusammenschalten um so ein "Display" erstellen zu können welches sehr einfach über einen Arduino oder Rasperry Pi betrieben werden kann.

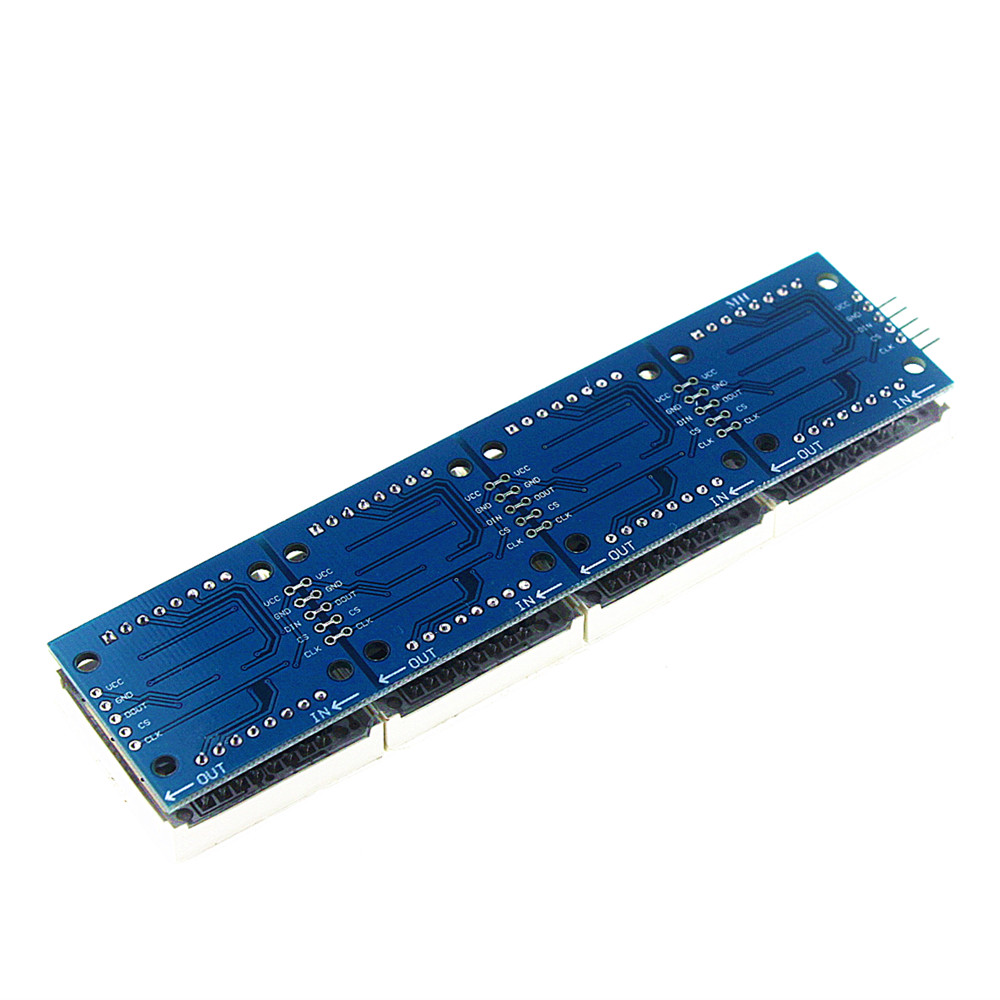

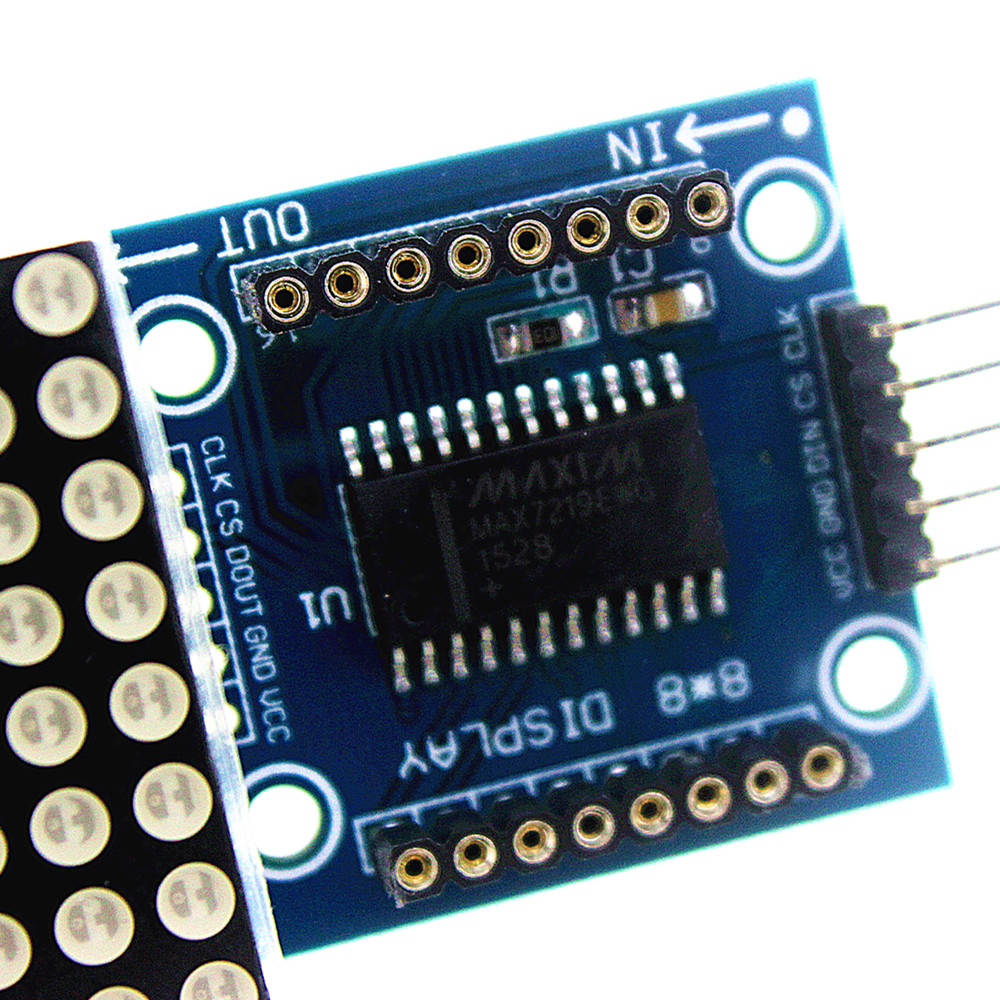

Das Ansteuern erfolgt über einen MAX7219 MCU Chip mit folgender Pinbelegung:

  1. VCC - 5 V
  2. GND - Masse
  3. DIN/DOUT - Daten Eingang/Ausgang
  4. CS - Chip Select
  5. CLK - Clock

Details:

  • 4-in-1 8x8 Punkt-Matrix-Display (rot)
  • angesteuert über MAX7219 MCU
  • Ansteuerung über gemeinsame Kathode
  • SPI Kompatibel
  • Bis zu 10 MHz serielle Datenübertragung möglich
  • Betriebsspannung: 5V
  • Abmessungen: 5 x 3,2 x 1,5 cm
  • Montagemöglichkeit über vier 3mm Bohrungen
  • Über den Ausgang können weitere Module kaskadiert werden
  • Lieferung inkl. Anschlusskabel

Lieferumfang:

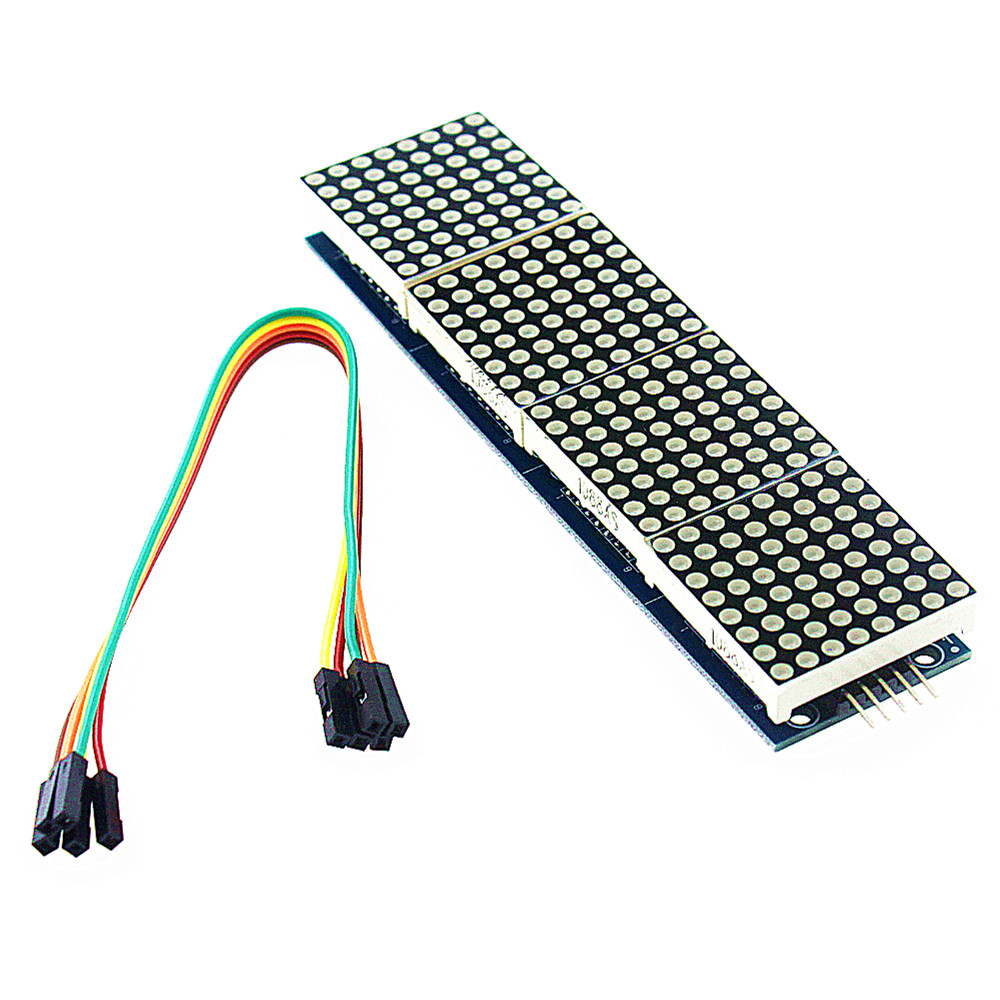

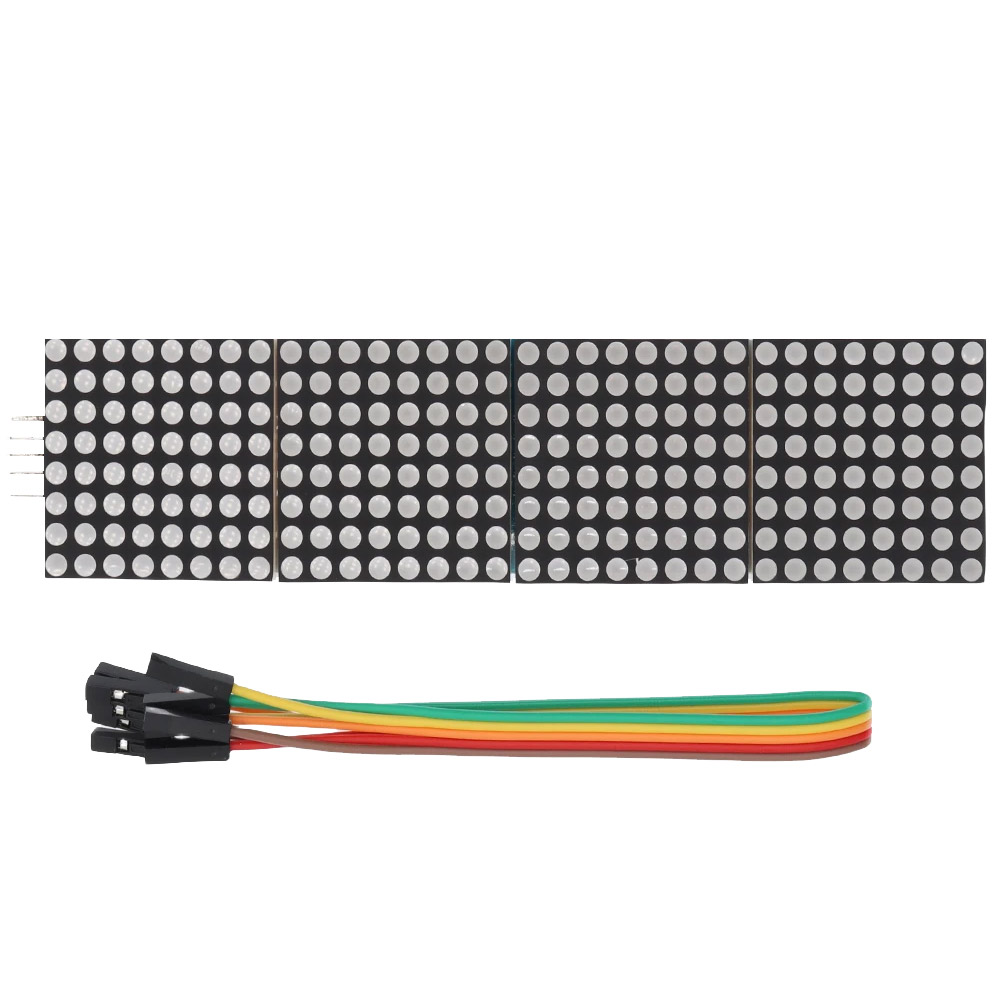

  • 1 x Fertig aufgebautes 4-in-1 8x8 Punkt-Matrix-Modul
  • 1 x Anschlusskabel
Spannung (V): 5
Schnittstellentyp: SPI-Bus
IC: MAX7219
Auflösung: 4x8x8
Produktart: LED-Display
Bewertungen lesen, schreiben und diskutieren... mehr
Kundenbewertungen für "4-in-1 MAX7219 8x32 LED Matrix-Display"
13.12.2020

Tolle Anzeige

Ist simpel anzusteuern, funktionierte alles auf Anhieb. Der Stromverbrauch ist geringer als gedacht.
