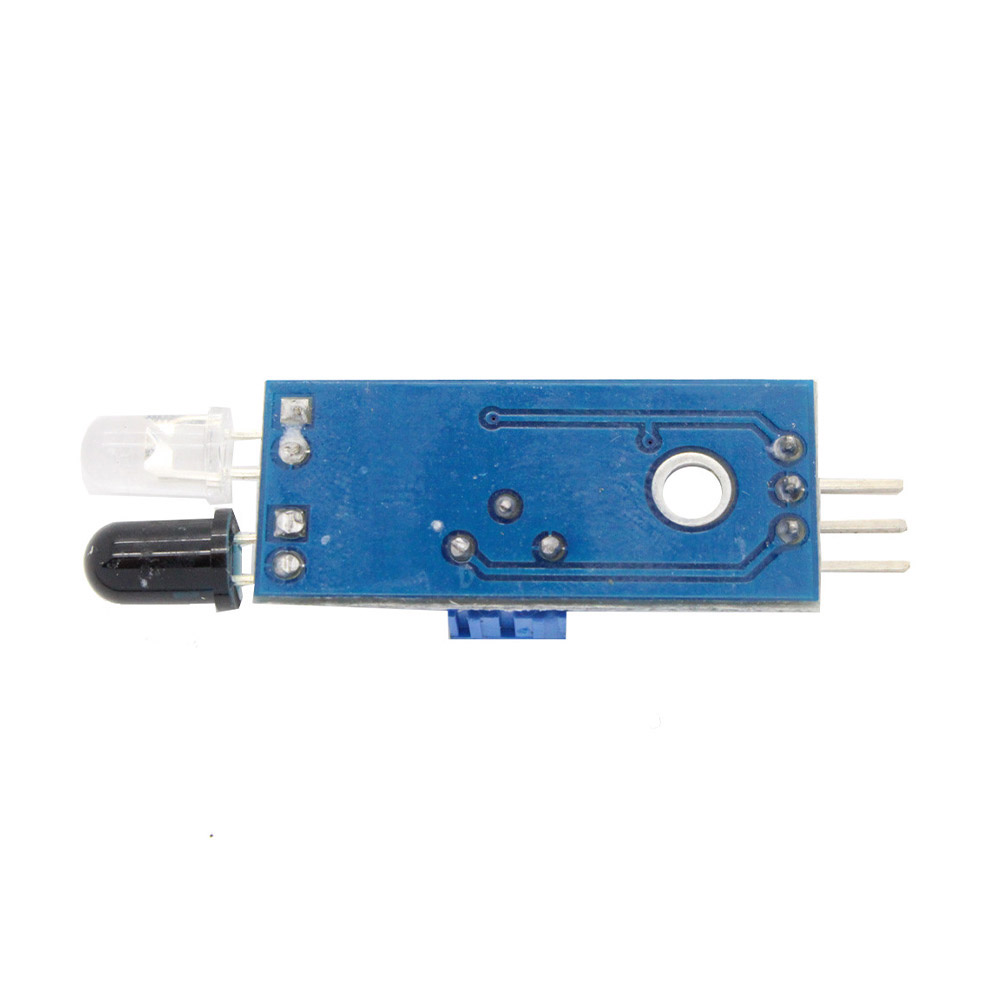

Infrarot-Sensor für Hinderniserkennung
Mit diesem fertig aufgebauten Modul können durch Infrarottechnik Kollisionen und Hindernisse erkannt werden. Angeschlossen an eine Microcontroller Plattform, z.B. Arduino, können Hindernisse durch das reflektierende Infrarotlicht zuverlässig als solche erkannt werden. Zwei sich auf dem Modul befindliche LEDs geben zusätzlich Auskunft über den derzeitigen Zustand des Schaltpegels. Dieser kann folgende zwei Zustände annehmen: High = Hindernis erkannt - Low = kein Hindernis erkannt. Über ein Drehpotentiometer lässt sich darüber hinaus die Empfindlichkeit des Sensors eingestellt werden, welcher auf einer Entfernung von 3-30cm Hindernisse erkennen kann.
Pinbelegung Infrarot-Modul für Hinderniserkennung

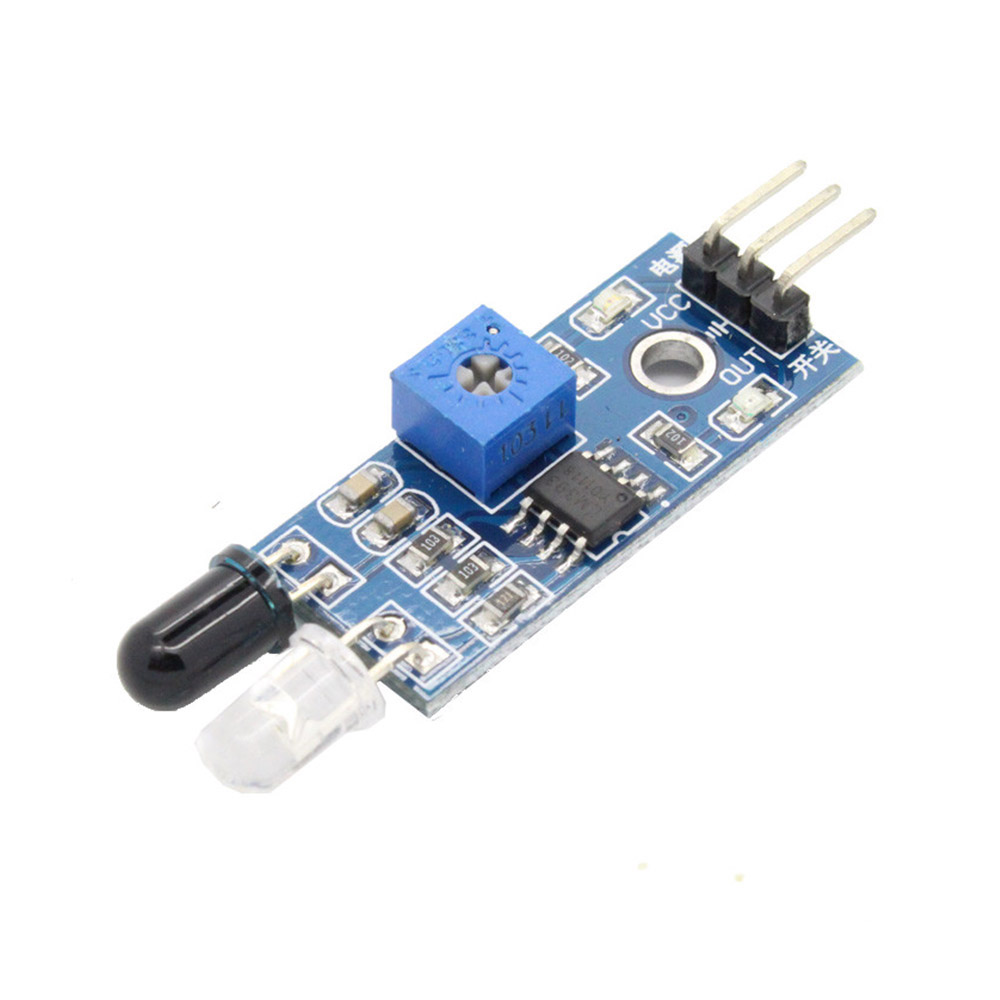

Das Modul verfügt über eine abgewinkelte Stiftleiste mit insgesamt drei Pins. Diese sind wie folgt anzuschließen:
- OUT: Schaltausgang
- GND: Masseanschluss
- VCC: Spannungsversorung +3,3V bis +5V
Anwendungsbeispiele
- Hindernis-Erkennung
- Linienfolger Roboter (Line Follower)
- Zählerimpuls abtasten
- Endschalter
- Erkennung von reflektierendem Material
Details
- Versorgungsspannung 3.3V-5V
- Entfernung ca. 3-30cm
- Empfindlichkeit über Poti einstellbar
- Einfacher Anschluss
- Schaltausgang zeigt Hinderniserkennung an an
Lieferumfang

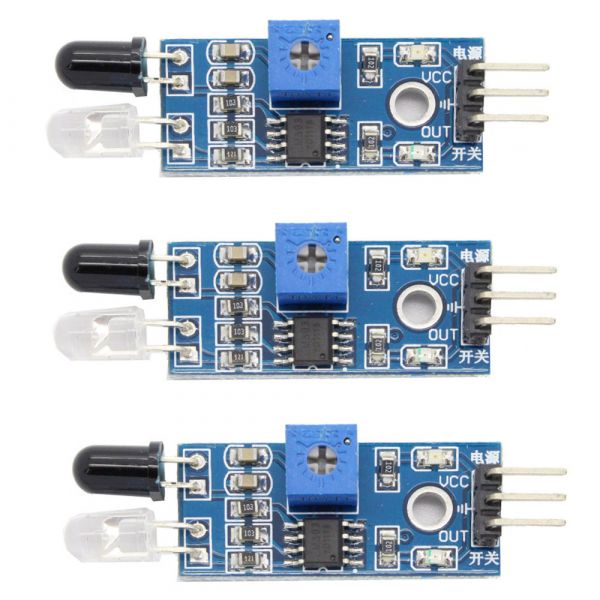

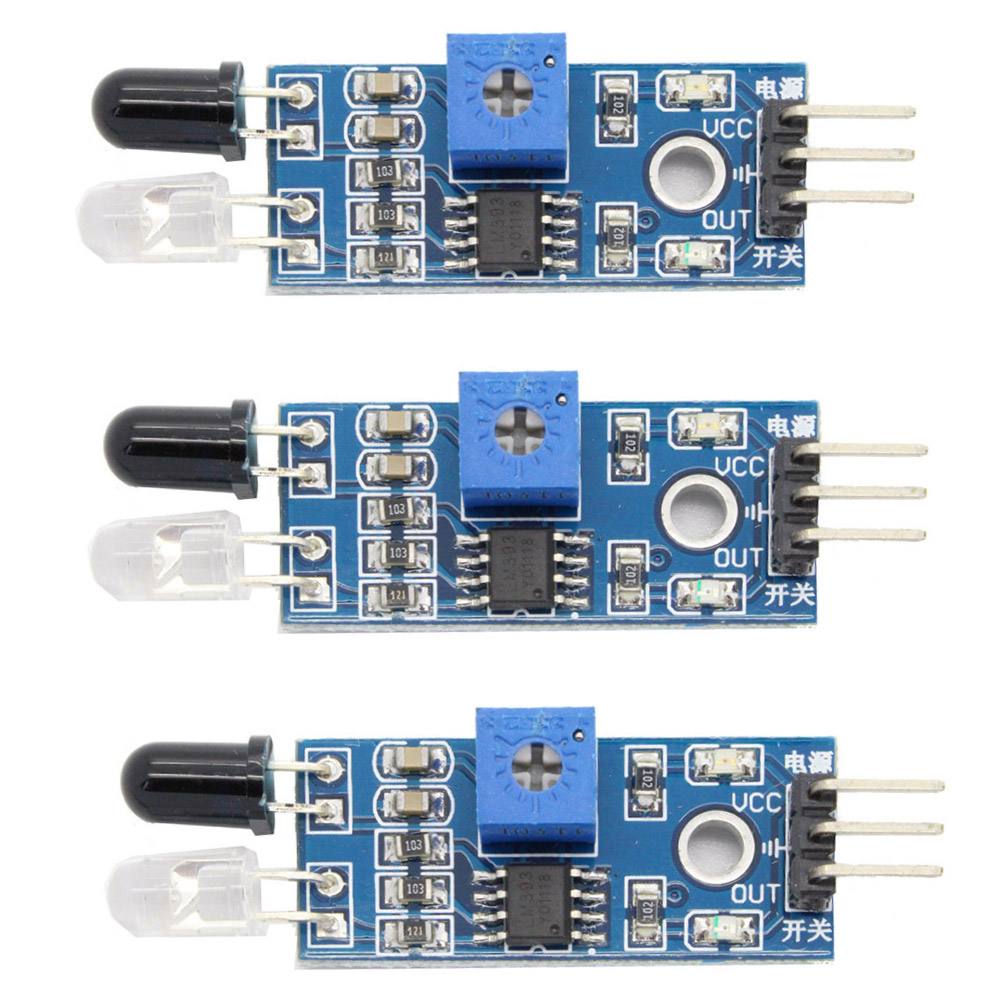

- 3x IR Infrarot Sensor Hinderniserkennung Abstandssensor
Anzahl der Pins: | 3 |
Herstellergarantie: | Keine |
Kompatibel mit: | Arduino, ESP32, Raspberry Pi, Raspberry Pi Pico, STM32 |
Produktart: | Infrarot-Sensor |
Versorgungsspannung: | 3.3 - 5V |
