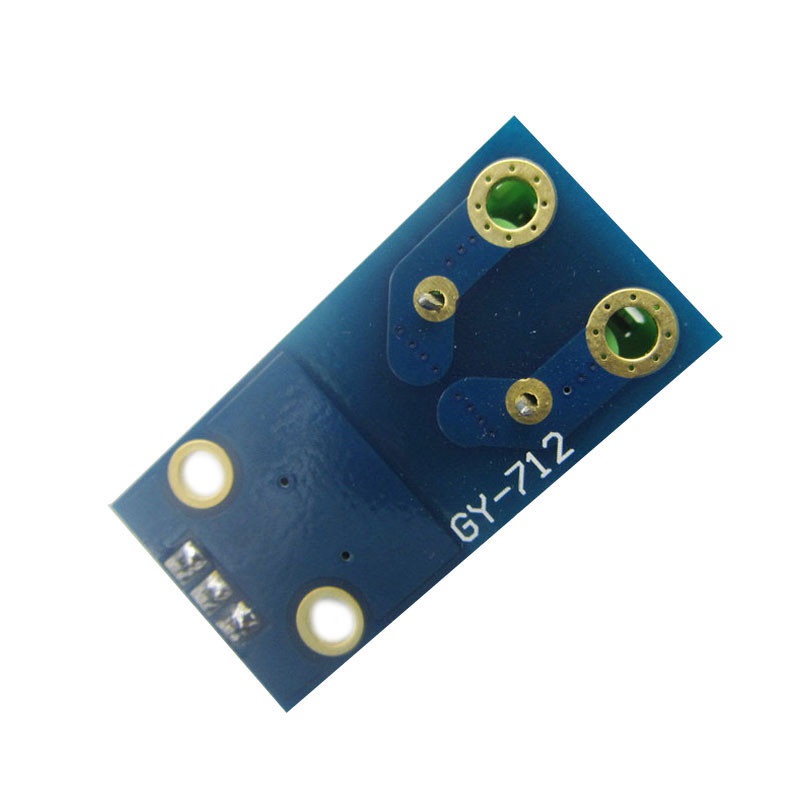

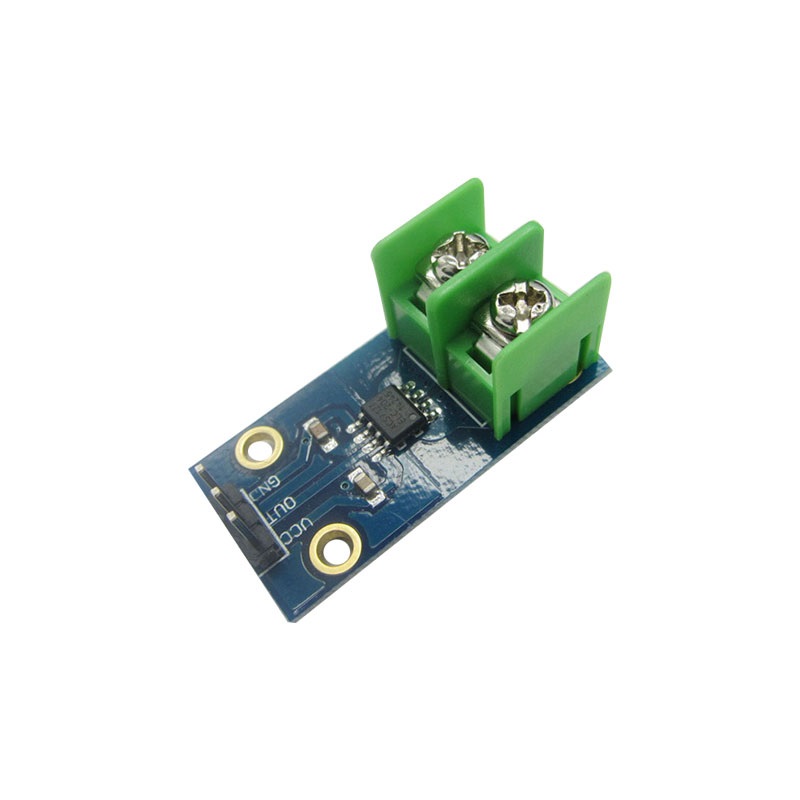

20A Stromsensor ACS712ELCTR-20A

Menge Stückpreis
bis 4 6,29 €
ab 5 5,99 €
ab 20 5,65 €

inkl. MwSt. zzgl. Versandkosten

Sofort versandfertig, Lieferzeit ca. 1-3 Werktage

  • RBS11824
Stromsensor bis 20A für Arduino und Raspberry Pi. Ideal für DIY-Elektronikprojekte. Dieses... mehr

Stromsensor bis 20A für Arduino und Raspberry Pi. Ideal für DIY-Elektronikprojekte.

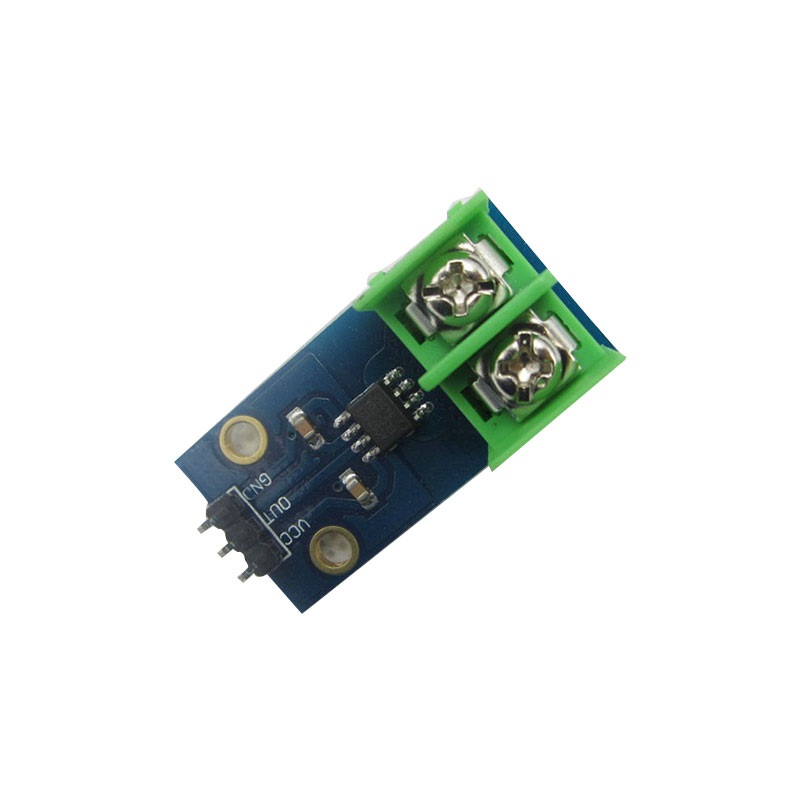

Dieses Modul misst Strom bis zu 20A, entsprechend einem analogen Output von 100 mV / A. Die Schraubklemme ist für eine größere Flexibilität nicht gelötet.

Bei 0 A liefert der Analogeingang des Arduino den Wert 473. Mit einem einfachen Programm ermitteln Sie mit der Formel "mA = (Wert-473)*52.5 " problemlos eine genaue Anzeige für - und + Ströme in beide Richtungen.

Details

  • Chip: ACS712ELCTR-20A
  • Maximaler Strom: 20A
  • Betriebsspannung: 5V

Lieferumfang

  • 1x 20A Stromsensor ACS712ELCTR-20A
Produktart: Strom-/Spannungssensor
Bewertungen lesen, schreiben und diskutieren... mehr
Kundenbewertungen für "20A Stromsensor ACS712ELCTR-20A"
27.02.2024

Lieferung sehr pünktlich, leider etwas teuer!!

06.01.2024

Sehr gutes Produkt!

+ Trotz dem ich u.a. davon 2 Stück zwischen Weihnachten und Neujahr (28.12.) bestellt habe, erfolgte die Lieferung ruckzuck am Sa, 30.12.2023, 13:59 Uhr in meinem Briefkasten.

- Die vier Bohrungen auf der Platine lassen sich für einen Normalsterblichen nicht verwenden. Dazu muss man wahrscheinlich Uhrmacher mit der entsprechenden Ausrüstung sein. Ich hebe mir einen Halter gefräst, mit dem ich das Ding auf einer Hutschiene befestigen kann.

++ Das Ding kann mehr als angegeben!! Es misst problemlos akkurat auch negative Ströme!!
Also zum Beispiel ob ein Akku geladen oder entladen wird.
Bei 0 A liefert der Analogeingang des Arduino den Wert 473.
(Wie Ihr sicher wisst: Wertebereich von 0 bis 1023)
Ich habe hier im Augenblick nur Lasten zur Hand die zwischen 250mA und 3,5A fließen lassen, aber ich habe mit einem sehr einfachen Programm
" mA = (Wert-473)*52.5 " problemlos eine genaue Anzeige für - und + Ströme in beide Richtungen bekommen.

Das Ding kann also weit mehr als angegeben!!

Bewertung schreiben
Bewertungen werden nach Überprüfung freigeschaltet.

Die mit einem * markierten Felder sind Pflichtfelder.

Hilfreiche Dokumente und Downloads
Dokumente & Downloads für 20A Stromsensor ACS712ELCTR-20A
Datenblatt
PDF
50 Stk
50 Miniatur Drucktaster / Tastschalter 6x6x4,3mm 50 Miniatur Drucktaster / Tastschalter 6x6x4,3mm
Inhalt 50 Stück (0,01 € / 1 Stück)
ab 0,59 €
Regensensor Regensensor
ab 1,05 €
BUNDLE
MP3 Audiomodul MP3 Audiomodul
ab 1,75 €
10x 40 Pin 2,54 mm Stiftleiste einreihig 10x 40 Pin 2,54 mm Stiftleiste einreihig
Inhalt 10 Stück (0,10 € / 1 Stück)
ab 0,99 €
BUNDLE
MB102 Breadboard 830 Kontakte MB102 Breadboard 830 Kontakte
Inhalt 1 Stück
ab 1,09 €
10x Laser Diode 5mW mit 650nm 10x Laser Diode 5mW mit 650nm
Inhalt 10 Stück (0,30 € / 1 Stück)
ab 2,95 €
1 Meter Flachbandkabel 34-polig 1,27mm (grau) 1 Meter Flachbandkabel 34-polig 1,27mm (grau)
Inhalt 1 Laufende(r) Meter
ab 1,39 €
-31%
BUNDLE
yourDroid UNO R3 Entwicklungsboard ATMEGA328P-PU arduino kompatibel yourDroid UNO R3 Entwicklungsboard...
Inhalt 1 Stück
10,95 € 15,95 €
UNO R3 Gehäuse UNO R3 Gehäuse
ab 0,89 €
Zuletzt angesehen
Artikelfragen 1
Lesen Sie von weiteren Kunden gestellte Fragen zu diesem Artikel mehr

Frage Stellen

Mit * gekennzeichnete Felder sind Pflichtfelder.

Beantwortete Fragen

Frage von Egon R*** , Datum: 21.08.2024

Ist der sensor für gleich oder wechselstrom ? Gibt es den sensor für 50 A?

Antwort des Shopbetreibers

Der Sensor misst AC und DC. Wir hätten den selben Sensor noch in der 30A Variante, für mehr müssen Sie auf einen anderen Sensor ausweichen.
