Produktinformationen "2,0" TFT LCD Display Modul ILI9225 176x220"

Beschreibung:

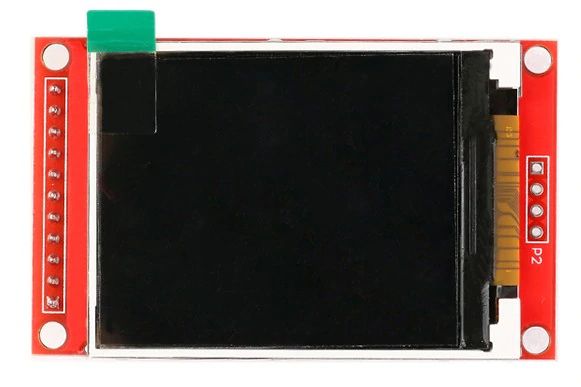

Einfach anzuschliessendes 2.0" TFT LCD mit einer Auflösung von 176x220 Pixel und SPI-Interface.
Als IC dient der ILI9225 Chip für den verschiedene Arduino Bibliotheken existieren.

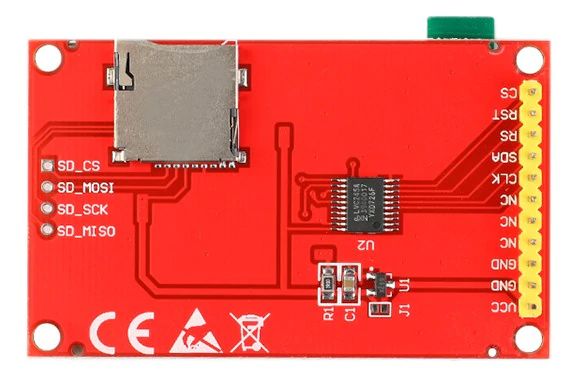

Pinout

11Pin LCD Interface

Vcc: Eingangsspannung 5 V oder 3,3 V
GND: Masseanschluss des Moduls
GND: Masseanschluss, erden oder floaten lassen
NC: Nicht angeschlossen
NC: Nicht angeschlossen
LED: Hintergrundbeleuchtung
CLK: Serielles SPI Clock Signal
SDI: Serielles SPI Datensignal
RS: Befehl (RS = 0) Parameter (RS 1) Auswahl
RST: LCD Reset-Signal
CS: Chip Select

4Pin SD-Interface

SD CS: SD-Karten Auswahl Signal
SD _ MOSI: SPI bus MOSI Dateneingang
SD _ MISO: SPI bus MISO Datenausgang
SD _ SCK: SPI bus Serielles Clock Signal

Details:

Typ: 2.0" TFT LCD ohne touch panel
Ansteuerung: Seriell / SPI
Treiber IC: ILI9225
Hintergrundbeleuchtung: Weiß LED
Farbtiefe: 262 K/65 K
Auflösung (Punkte): 176*220
Stromversorgung: 3.3V / 5V
Anschluss mit 4 IOs (SPI)
Anschluss mit 9 IOs (Seriell)
Mit SD-Karteneinschub

Lieferumfang:

1x 2,0" TFT LCD Display Modul ILI9225 176x220

Spannung (V):	3,3, 5
Farbraum:	65K, 262K
Schnittstellentyp:	SPI-Bus
IC:	ILI9225
Auflösung:	176x220 Pixel

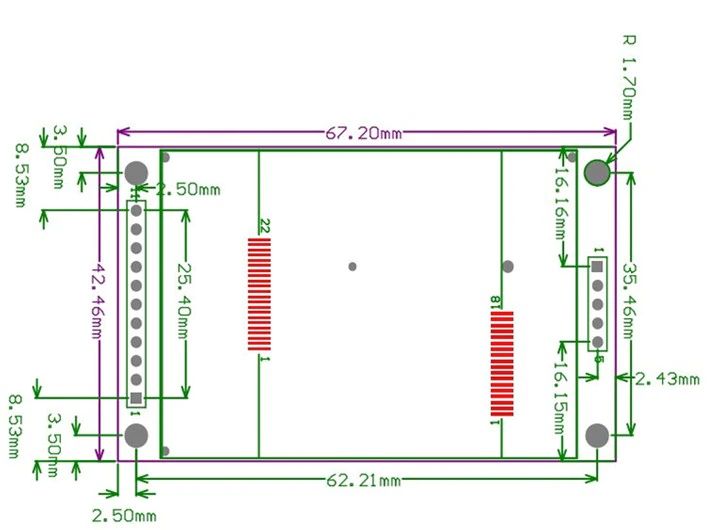

Abmessungen:	67x42 mm
Hintergrundbeleuchtung:	Weiß
Displaygröße:	2,0"
Produktart:	TFT-Display
