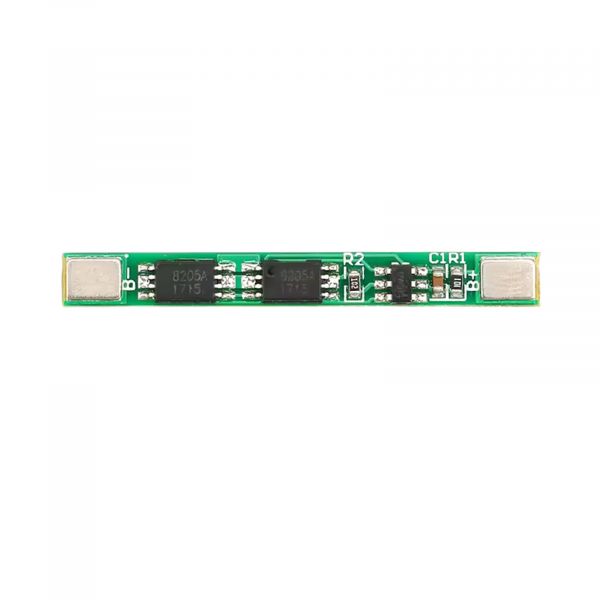

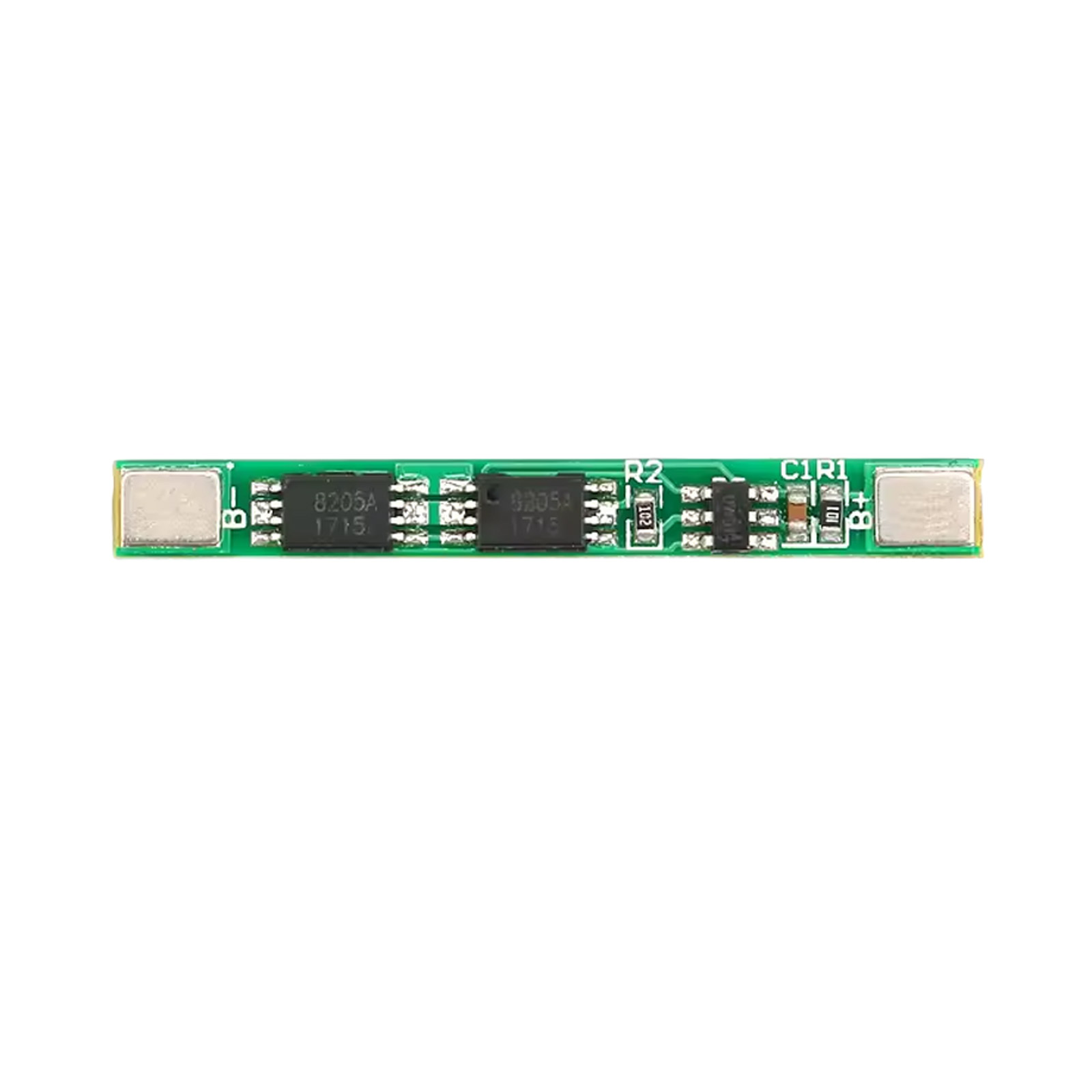

Dieses kompakte 1S 3,7 V BMS-/PCM-Schutzmodul wurde speziell für 18650 Lithium-Ionen-Zellen entwickelt und schützt zuverlässig vor Überladung, Tiefentladung, Kurzschluss und Überstrom. Mit einem maximalen Dauerstrom von 4 A eignet sich das Modul ideal für tragbare Geräte, DIY-Powerbanks oder Akku-Packs. Es nutzt den bewährten DW01-Schutzchip in Kombination mit zwei 8205A-MOSFETs für stabile und sichere Stromregelung. Die minimalistische Größe erlaubt den Einbau auch in engen Gehäusen. Perfekt für Entwickler, Tüftler und Akkuanwendungen jeder Art.
Anschlussbelegung:
B+: Pluspol der Batterie
B-: Minuspol der Batterie
P+: Ausgang + (zum Verbraucher/Ladegerät)
P-: Ausgang – (zum Verbraucher/Ladegerät)
Details
Zellentyp: 1S Lithium-Ionen-Akku (z. B. 18650)
Nennspannung: 3,7 V
Max. Dauerstrom: 4 A
Überstromerkennung: 5 A
Überladeschutz bei: 4,25 ± 0,05 V
Entladeschutz abschalten bei: 4,23 ± 0,05 V
Tiefentladeschutz bei: 2,45 ± 0,1 V
Empfohlene Ladespannung: 4,2 V
ICs: DW01 + 8205A × 2
Abmessungen: 35 × 4 × 2,2 mm
Lieferumfang
1x 1S 3,7V Li-Ion BMS Modul mit Doppel-MOS Schutz (DW01 + 8205A)
