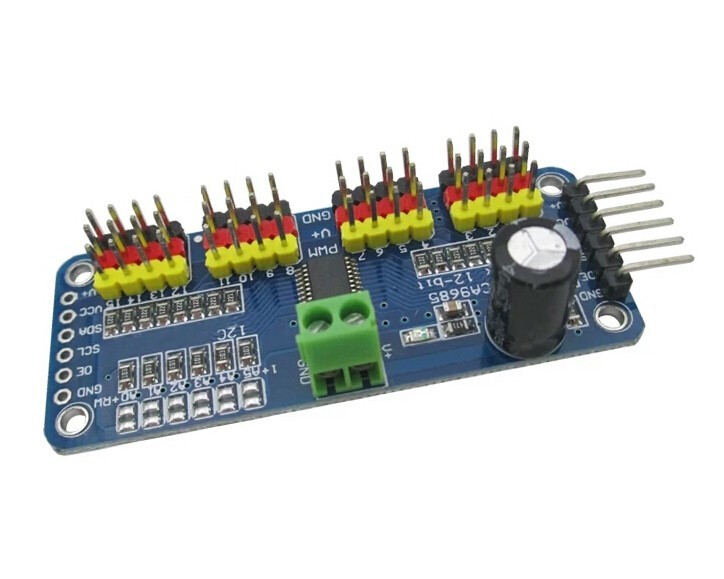

16 Kanal PWM/Servomotortreiber für Arduino Raspberry Pi

Menge	Stückpreis
bis 4	5,65 €
ab 5	5,39 €
ab 20	5,19 €

inkl. MwSt. zzgl. Versandkosten

Sofort versandfertig, Lieferzeit ca. 1-3 Werktage

Artikel-Nr.: RBS11156

Pin it

16 Kanal Servomotortreiber für PWM Motorsteuerung über I2C Mit diesem Modul... mehr

Menü schließen

16 Kanal Servomotortreiber für PWM Motorsteuerung über I2C

Mit diesem Modul lassen sich Robotik-Projekte mit vielen beweglichen Teilen oder PWM gesteuerter LEDs konstruieren! Mit nur 2 Pins lassen sich dank der I2C-Schnittstelle 16 PWM-Outputs steuern, welche auf bis zu 62 Breakouts erweiterbar sind, für insgesamt 992 PWM-Ouputs. Ideal zur Verwendung mit einem Microcontroller wie z. B. Arduino oder Raspberry Pi.

Funktionale Eigenschaften

Ausgangsfrequenz für alle Kanäle gleich (gemeinsame Taktbasis)
220 Ω Schutzwiderstände an PWM-Ausgängen
Integrierter 1000 µF Elektrolytkondensator zur Spannungsstabilisierung
Möglichkeit zum Daisy-Chaining mehrerer Module über I²C
Kompatibel mit Arduino, Raspberry Pi, ESP32, STM32, etc.
Unterstützt Servos, LEDs, Motorcontroller, RGB-Streifen, u.a.

Details

IC: PCA9685
Anzahl PWM-Kanäle: 16 unabhängige Ausgänge
Auflösung: 12 Bit (4096 Schritte)
PWM-Frequenz: bis ca. 1,6 kHz einstellbar
Typische Servofrequenz: 50–60 Hz
Kommunikation: I²C-Bus (SDA, SCL)
Standard-I²C-Adresse: 0x40, konfigurierbar über Adress-Jumper
Mehrere Module kaskadierbar (bis zu 62 Stück → 992 PWM-Kanäle)
Logikspannung (VCC): 3,3 V bis 5 V (I²C-Logik, 5 V-kompatibel)
Servospannung (V+): 4,8 V bis 6 V (separate Stromversorgung empfohlen)
Stromaufnahme (ohne Servos): ca. 10–20 mA

Lieferumfang

1x Modul wie abgebildet

Hersteller-Information: anzado GmbH, Römerstadt 2-4, 66121 Saarbrücken Deutschland, info@roboter-bausatz.de
