| Anzahl | Stückpreis | Grundpreis |
|---|---|---|
| Bis 4 |
1,70 €
1,89 €
(10.05% gespart)
|
0,17 € / 1 Stück |
| Bis 19 |
1,52 €
1,69 €
(10.06% gespart)
|
0,15 € / 1 Stück |
| Ab 20 |
1,49 €
1,65 €
(9.7% gespart)
|
0,15 € / 1 Stück |
Sofort verfügbar, Lieferzeit: 1-3 Tage

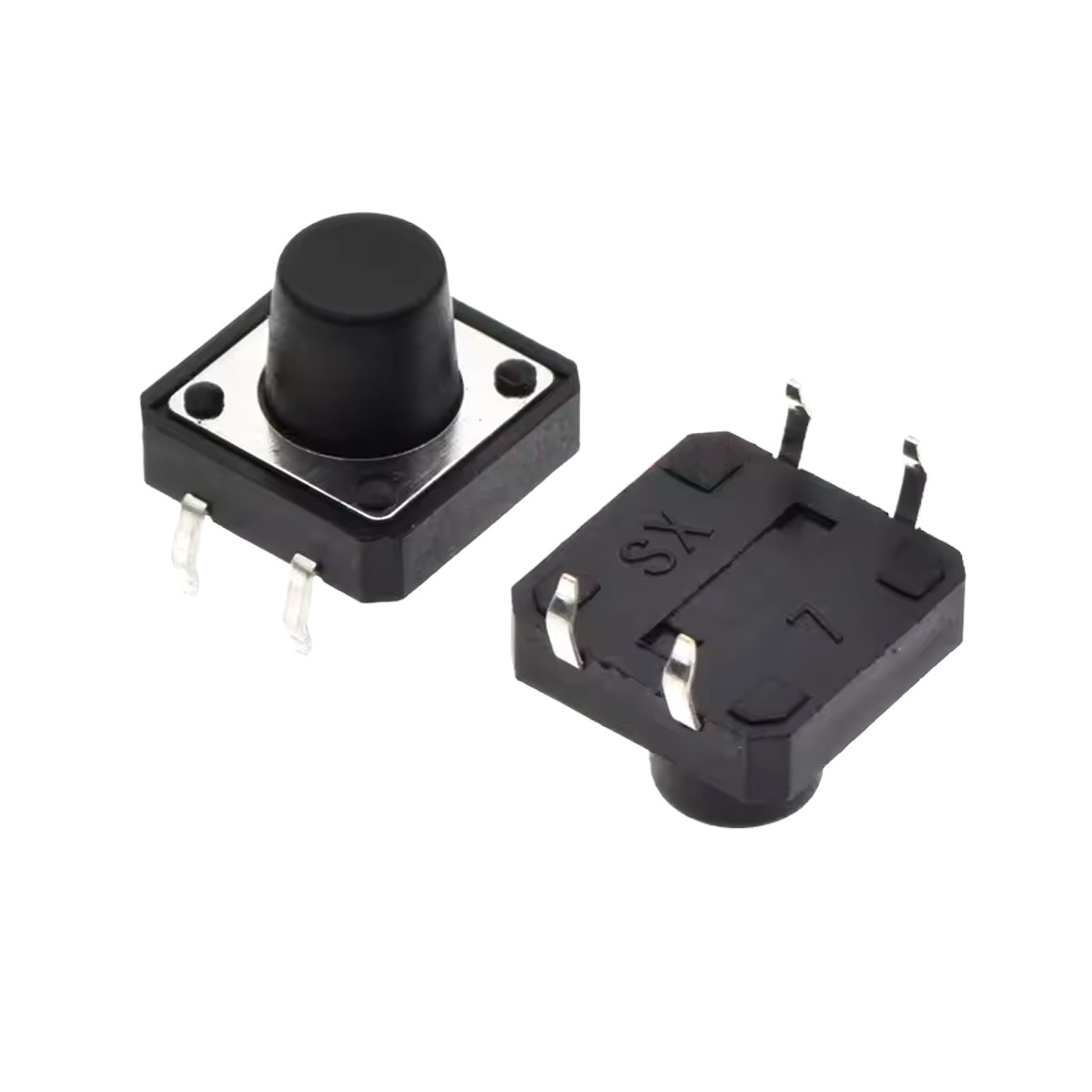

Kompakte Drucktaster für THT-Montage
Diese Microtaster im 12x12mm-Format sind Standardbausteine in der Elektronikentwicklung. Die Through-Hole-Bauform mit vier Anschlusspins ermöglicht eine mechanisch stabile Befestigung auf Leiterplatten und die direkte Verwendung auf Breadboards für schnelle Prototypen.
Technische Eigenschaften
Der Taster arbeitet als Schließer (NO): Bei Betätigung wird der Kontakt geschlossen, beim Loslassen federt die Taste zurück und unterbricht den Stromkreis. Die vier Pins sind paarweise intern verbunden, typischerweise Pin 1+2 und Pin 3+4. Die 9mm Bauhöhe bezieht sich auf die Gesamthöhe inklusive Tastenkappe über der Leiterplatte.
Einsatzgebiete
Diese Taster finden sich in unzähligen DIY-Projekten: als Reset-Button für Mikrocontroller, Eingabetasten für selbstgebaute Bedienfelder, in MIDI-Controllern, als Funktionstasten in Custom-Keyboards oder zur manuellen Steuerung von Robotik-Projekten. Die Baugröße ist ein De-facto-Standard, entsprechendes Gehäusezubehör und Tastenkappen sind weit verbreitet.
Anschluss und Verwendung
Bei der Verschaltung genügt es, zwei diagonal gegenüberliegende Pins zu verwenden (z.B. Pin 1 und 4). An Mikrocontrollern sollte ein Pull-up- oder Pull-down-Widerstand verwendet werden, alternativ können die internen Pull-ups des Controllers aktiviert werden. Beim Einsatz auf Breadboards erleichtern die vier Pins die Fixierung, da zwei Reihen überbrückt werden.
Technische Daten
- Bauform: Through-Hole (THT), 4 Pins
- Abmessungen: 12 x 12 x 9 mm (B x T x H)
- Schaltverhalten: Schließer (NO), tastend
- Pin-Belegung: paarweise intern verbunden (1+2, 3+4)
- Betätigungskraft: ca. 160–260 gf (je nach Charge)
- Kontaktmaterial: versilbert/vergoldet (üblich bei diesem Typ)
- Lebensdauer: typisch 100.000 Schaltzyklen
- Anwendungsbereich: Elektronik-Prototyping, Mikrocontroller-Projekte
Lieferumfang

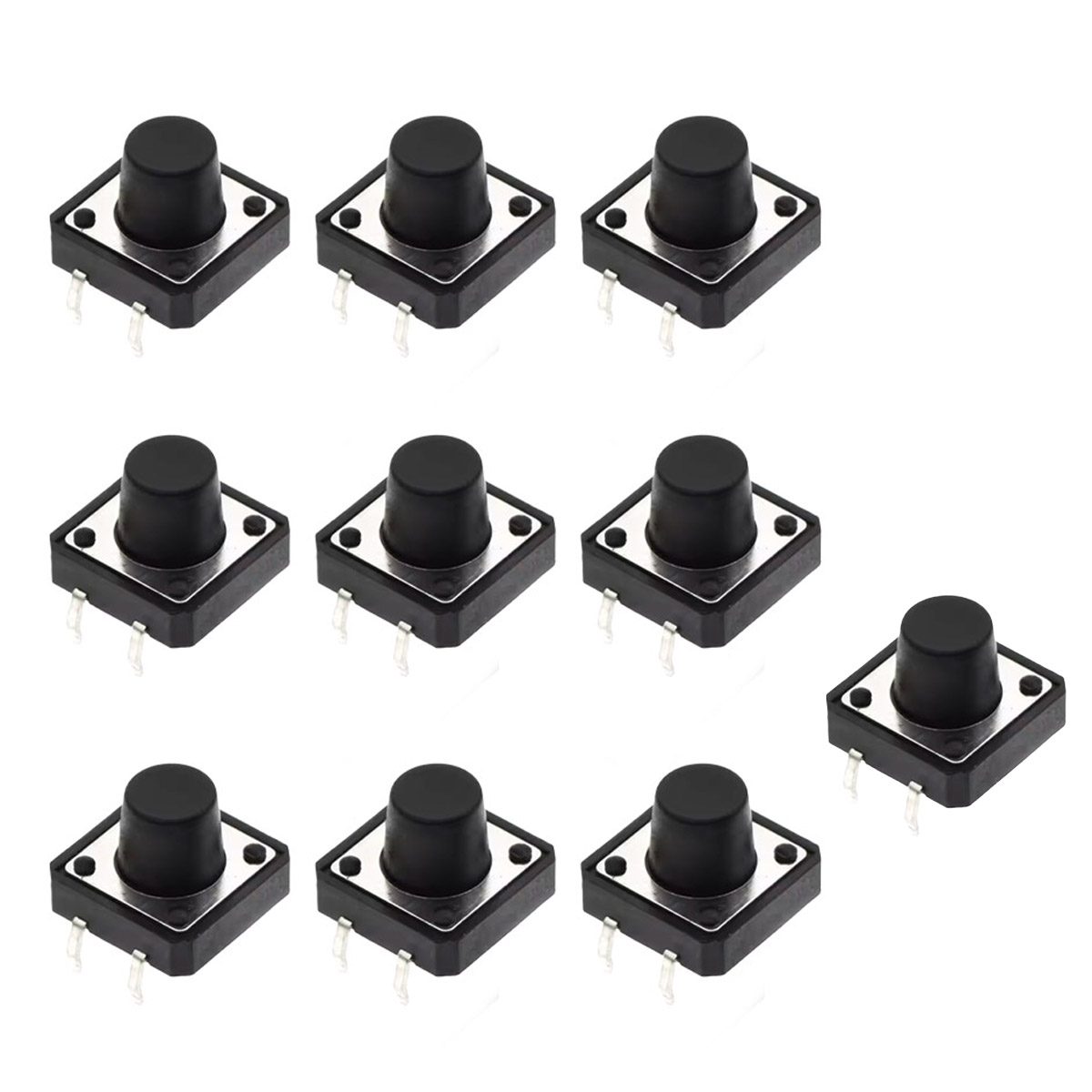

- 10x Taster 12x12x9mm THT
Hersteller-Information: anzado GmbH, Römerstadt 2-4, 66121 Saarbrücken Deutschland, info@roboter-bausatz.de
Downloads
| Abmessungen: | 12x12x9 mm |
|---|---|
| Anzahl der Pins: | 4 |
| Montageart: | Durchsteckmontage (THT) |
| Produktart: | Drucktaster |
