| Anzahl | Stückpreis | Grundpreis |
|---|---|---|
| Bis 4 |
2,46 €
|
0,25 € / 1 Stück |
| Bis 19 |
2,20 €
-10,57 %
|
0,22 € / 1 Stück |
| Ab 20 |
2,15 €
-12,60 %
|
0,22 € / 1 Stück |
Sofort verfügbar, Lieferzeit: 1-3 Tage
Kompakte Taster für Prototyping und Schaltungsaufbau

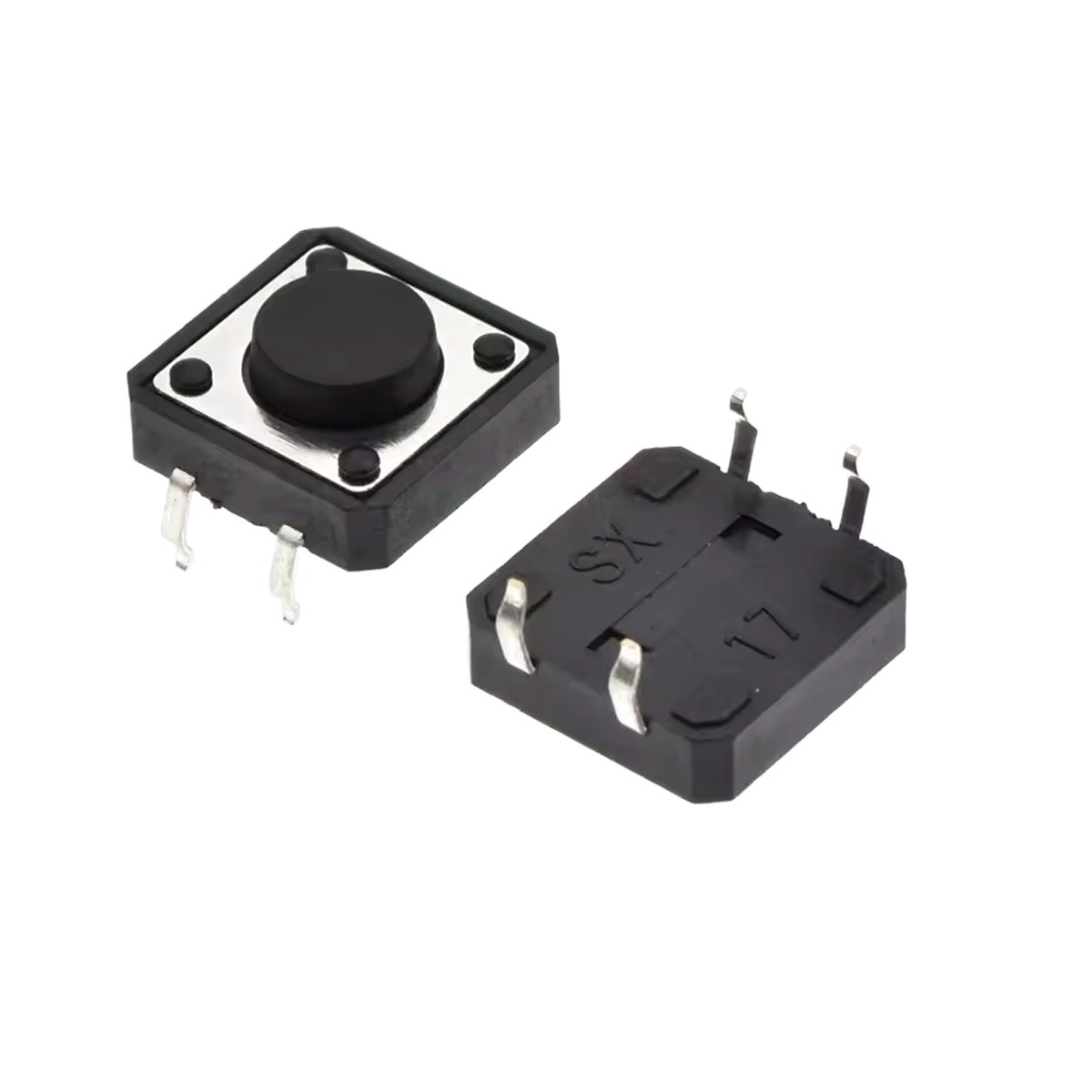

Diese Mikrotaster im Standardformat 12x12x5mm sind Standardkomponenten für DIY-Elektronik und Prototyping. Die Through-Hole-Bauform (THT) ermöglicht einfaches Einlöten auf Lochrasterplatinen oder direkte Verwendung auf Breadboards.
Funktion und Anschluss
Es handelt sich um momentary Taster (Schließer): Der Kontakt ist nur geschlossen, solange der Taster gedrückt wird. Die vier Pins sind paarweise verbunden – Pin 1+2 sowie Pin 3+4 sind jeweils intern gebrückt. Beim Drücken werden beide Paare verbunden. Das Rastermaß der Pins beträgt 2,54mm (0,1 Zoll), sodass der Taster direkt auf Breadboards oder Standard-Lochrasterplatinen passt.
Typische Einsatzgebiete
Reset-Taster für Mikrocontroller-Boards wie Arduino oder ESP32, Eingabetasten für Menüsteuerungen, Mode-Schalter bei selbstgebauten Geräten, Prototyping von Bedienpanels oder als Ersatzteil für defekte Taster in bestehenden Schaltungen.
Lieferumfang und Hinweise
Sie erhalten 10 Taster – praktisch für mehrere Projekte oder als Reserve. Die Taster sind nicht für hohe Schaltströme ausgelegt; für Lasten sollten sie ein Relais oder einen Transistor ansteuern, nicht direkt schalten.
Technische Daten
- Bauform: 12x12x5mm (L×B×H ohne Pins)
- Montageart: THT (Through-Hole Technology)
- Kontakttyp: Momentary / Schließer (SPST-NO)
- Betätigungskraft: ca. 160gf
- Tastweg: ca. 0,25mm
- Elektrische Belastbarkeit: 12V DC, max. 50mA
- Pin-Rastermaß: 2,54mm (0,1 Zoll)
- Lebensdauer: ca. 100.000 Betätigungen
- Material Gehäuse: Kunststoff
- Anzahl Pins: 4 (paarweise verbunden)
Lieferumfang

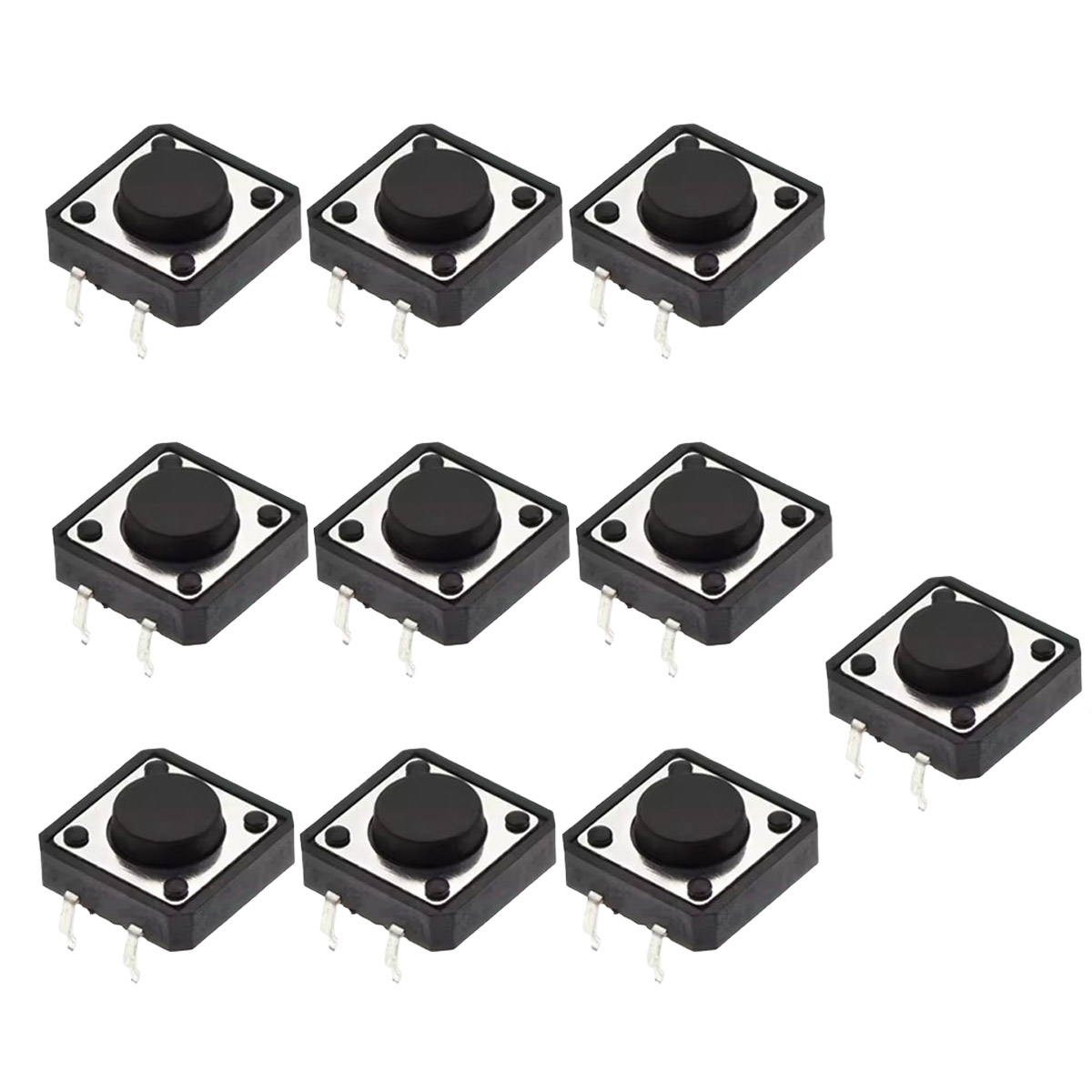

- 10x Mikrotaster 12x12x5mm THT
Hersteller-Information: anzado GmbH, Römerstadt 2-4, 66121 Saarbrücken Deutschland, info@roboter-bausatz.de
Downloads
| Abmessungen: | 12x12x5 mm |
|---|---|
| Anzahl der Pins: | 4 |
| Montageart: | Durchsteckmontage (THT) |
| Produktart: | Drucktaster |
