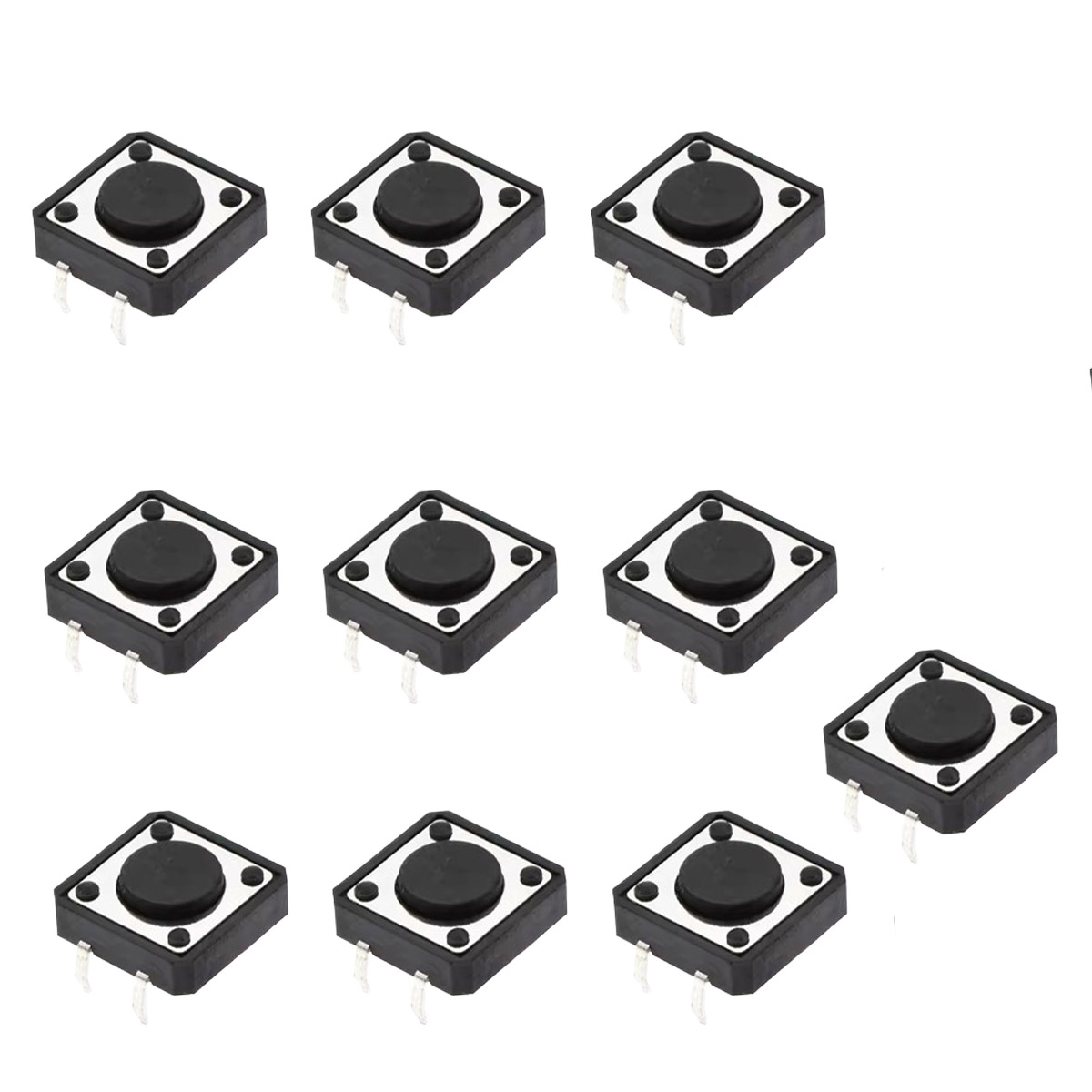

Kompakter Taster für Prototyping und Mikrocontroller-Projekte
Dieser Drucktaster im 12x12mm-Raster ist der Standard-Taster für Arduino-Shields, Breadboard-Aufbauten und selbstgebaute Elektronik. Die THT-Bauform (Through-Hole Technology) ermöglicht einfaches Einlöten in Lochrasterplatinen oder direkte Verwendung auf dem Breadboard mit entsprechenden Jumper-Kabeln.
Typische Anwendungen
Reset-Button für Mikrocontroller (Arduino, ESP32, Raspberry Pi Pico)
Menü-Navigation in selbstgebauten Geräten
Eingabetasten für Zähler, Timer oder Steuerungen
Prototyping von Bedienoberflächen
Ersatztaster für defekte Buttons in elektronischen Geräten

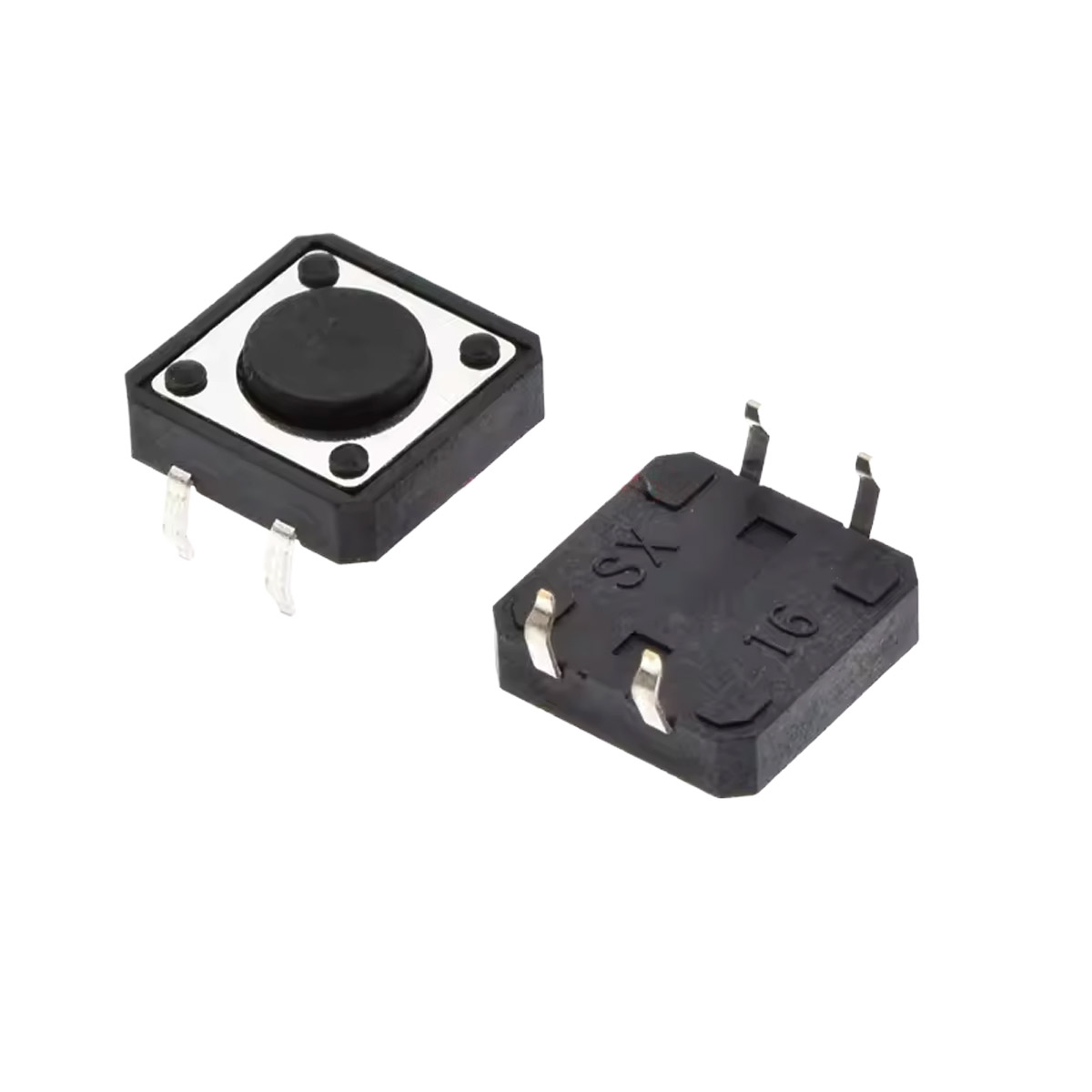

Mechanischer Aufbau
Der Taster verfügt über vier Anschlusspins, wobei jeweils zwei Pins intern verbunden sind. Beim Drücken wird der Kontakt zwischen den beiden Pin-Paaren hergestellt. Die Tastkappe hat eine leicht gewölbte Oberfläche für bessere Betätigung.
Hinweise zur Verwendung
Für Mikrocontroller-Eingänge sollte der Taster mit einem Pull-Down- oder Pull-Up-Widerstand (typisch 10kΩ) beschaltet werden, um einen definierten Zustand zu gewährleisten. Alternativ können interne Pull-Up-Widerstände des Mikrocontrollers aktiviert werden. Für kapazitive Entprellung kann ein 100nF-Kondensator parallel zum Taster geschaltet werden.
Technische Daten
Abmessungen: 12x12mm Grundfläche, 4,3mm Höhe (ohne Pins)
Anschlüsse: 4 Pins THT, 2,54mm Raster
Schaltfunktion: SPST-NO (Single Pole Single Throw, Normally Open)
Betätigungskraft: ca. 160–260 gf (typisch für diesen Tastertyp)
Lebensdauer: ca. 100.000 Schaltzyklen
Kontaktmaterial: Metall, vergoldet oder vernickelt
