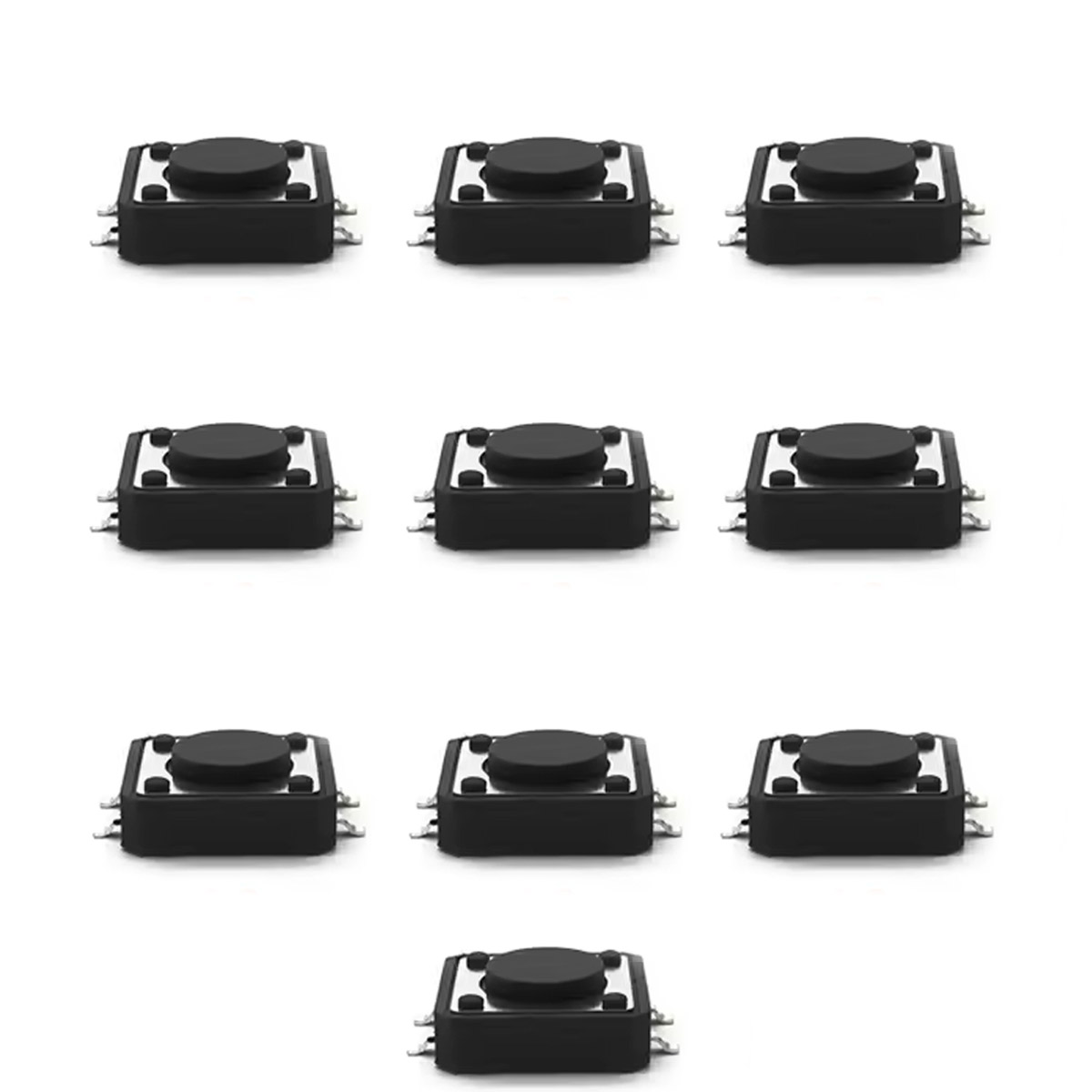

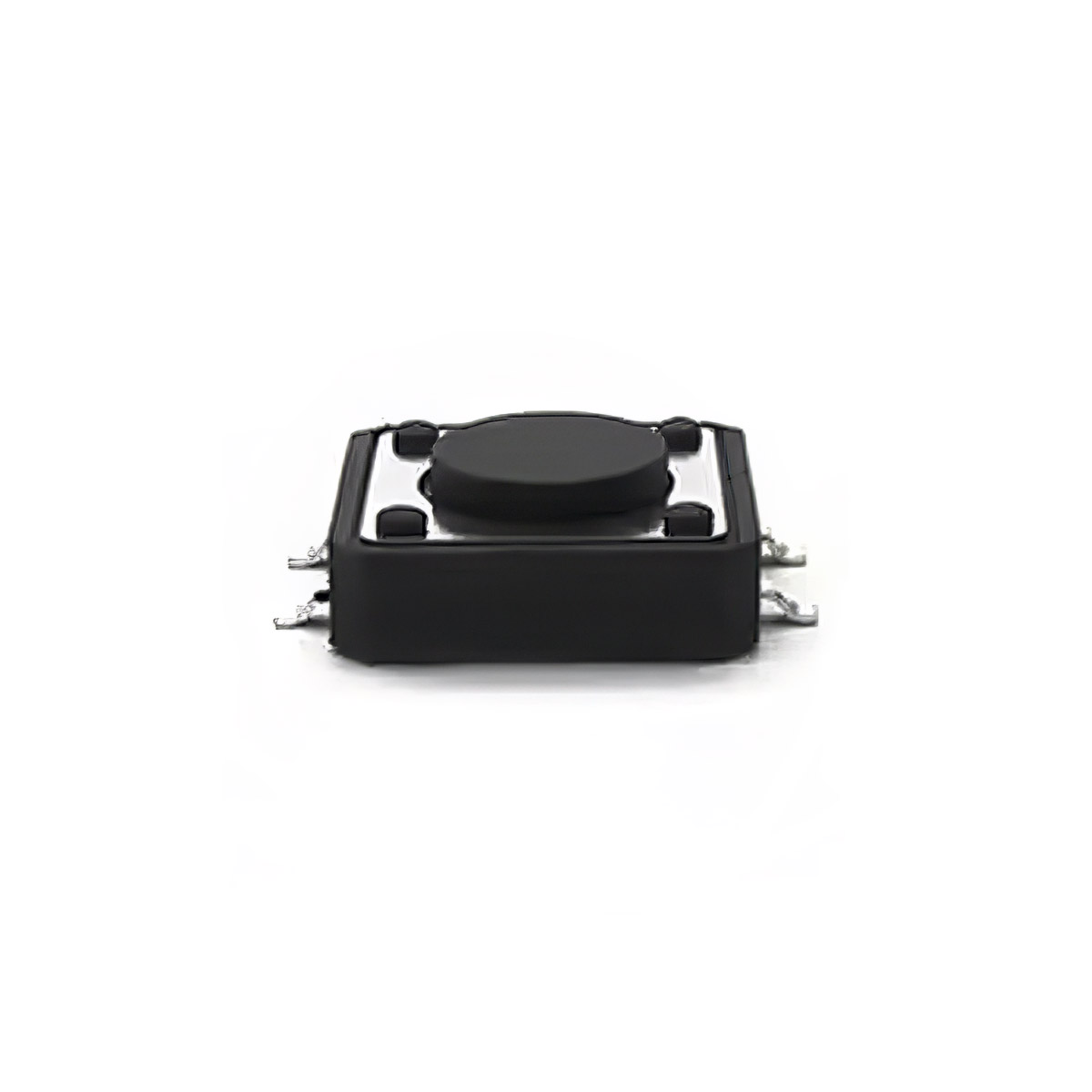

Diese Taster im 12x12mm-Standardformat eignen sich für die Oberflächenmontage auf Leiterplatten. Mit 4,3mm Bauhöhe passen sie in flache Gehäuse und auf dicht bestückte Platinen. Der taktile Druckpunkt gibt dem Nutzer haptisches Feedback – man spürt das Schalten, ohne auf eine LED schauen zu müssen.
Typische Einsatzbereiche
Bedienfelder für Mikrocontroller-Projekte (Arduino, ESP32, STM32)
Reset- und Bootmode-Taster auf Entwicklerboards
Eingabemodule für DIY-Keyboards oder MIDI-Controller
Prototyping und Kleinserienfertigung eigener Platinen
Montage und Verarbeitung
Die vier Pins sind so angeordnet, dass jeweils zwei diagonal gegenüberliegende Pins elektrisch verbunden sind. Beim Tastendruck wird die Verbindung zwischen den Pin-Paaren hergestellt. Die Montage erfolgt per Reflow-Löten oder manuell mit dem Lötkolben – die SMD-Pads bieten ausreichend Fläche für handgeführtes Löten.
Der Taster hält mechanischen Belastungen beim Drücken stand, ist aber nicht für raue Industrieumgebungen oder extrem hohe Schaltzyklenzahlen ausgelegt. Für Prototypen, Maker-Projekte und Kleinserien ist er eine praxistaugliche Lösung.
Technische Daten
Abmessungen: 12 x 12 x 4,3 mm (L x B x H)
Bauform: SMD (Surface-Mount Device)
Anschlüsse: 4 Pins (2 Paare, diagonal verbunden)
Schaltverhalten: Taktil, mit spürbarem Druckpunkt
Betätigungskraft: ca. 160–260 gf (typisch für diese Bauform)
Kontaktmaterial: Vergoldete Kontakte
Lebensdauer: ca. 100.000 Schaltzyklen (herstellertypisch)
