Der LM358P ist ein bewährter Dual-Operationsverstärker, der zwei unabhängige OpAmps in einem kompakten DIP-8-Gehäuse vereint. Dank Single-Supply-Betrieb (3–32 V) und Rail-to-Rail-Ausgang eignet er sich besonders für batteriebetriebene Geräte und Mikrocontroller-Schaltungen, bei denen die Ausgangsspannung nahe an die Versorgungsspannung heranreichen muss.
Typische Einsatzbereiche
Der LM358 wird häufig in folgenden Schaltungen eingesetzt:
Aktive Tiefpass-, Hochpass- und Bandpassfilter für Audiosignale
Komparatoren mit einstellbaren Schwellwerten (z. B. Lichtschranken, Bewegungsmelder)
Spannungsfolger und Impedanzwandler
Transimpedanzverstärker für Photodioden
Instrumentenverstärker mit niedrigem Offset
Technische Eigenschaften
Das Gain-Bandwidth-Product von 1 MHz begrenzt die Verstärkung bei höheren Frequenzen – für NF-Anwendungen bis etwa 10 kHz ist der LM358 aber völlig ausreichend. Die Input-Offset-Spannung liegt bei typisch 2 mV, was für viele Anwendungen unkritisch ist. Der niedrige Ruhestrom von ca. 700 µA pro Verstärker macht den IC attraktiv für portable Geräte.
Lieferumfang und Hinweise

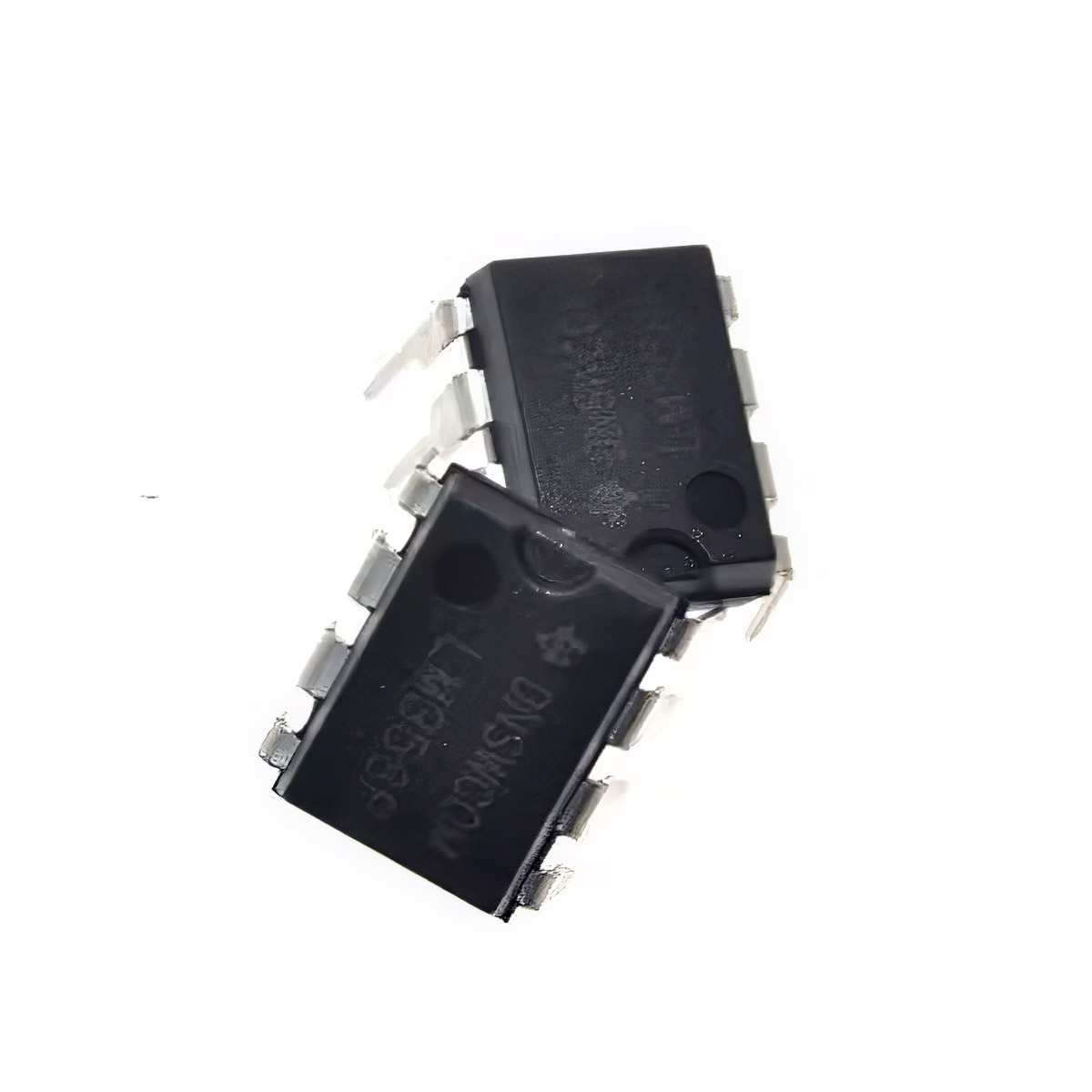

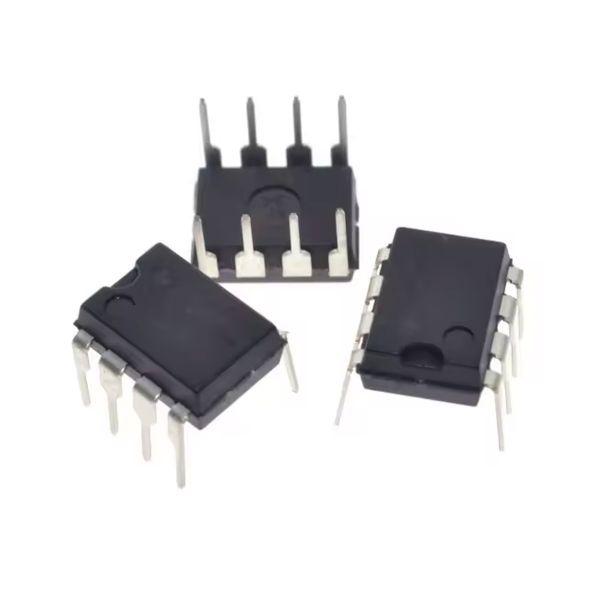

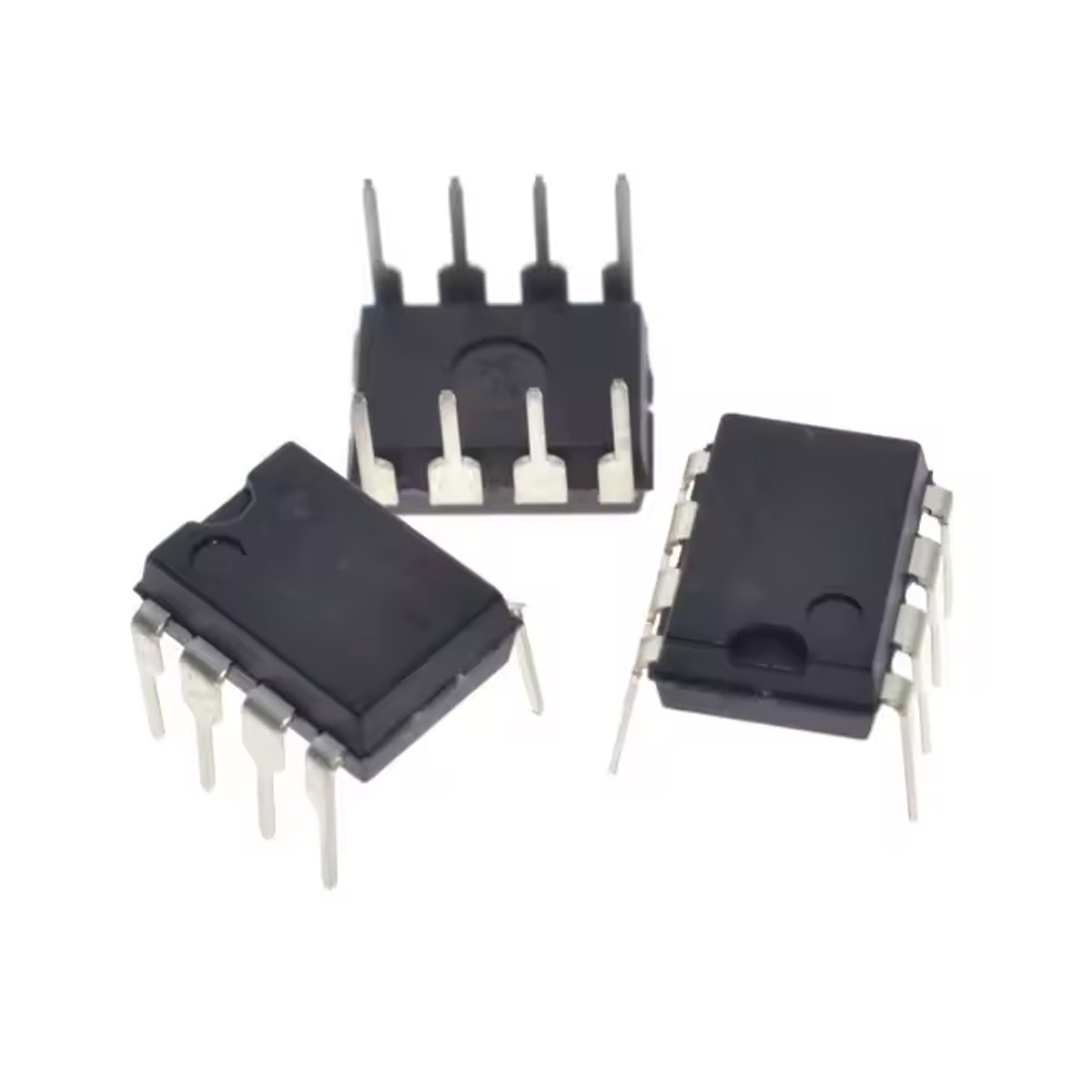

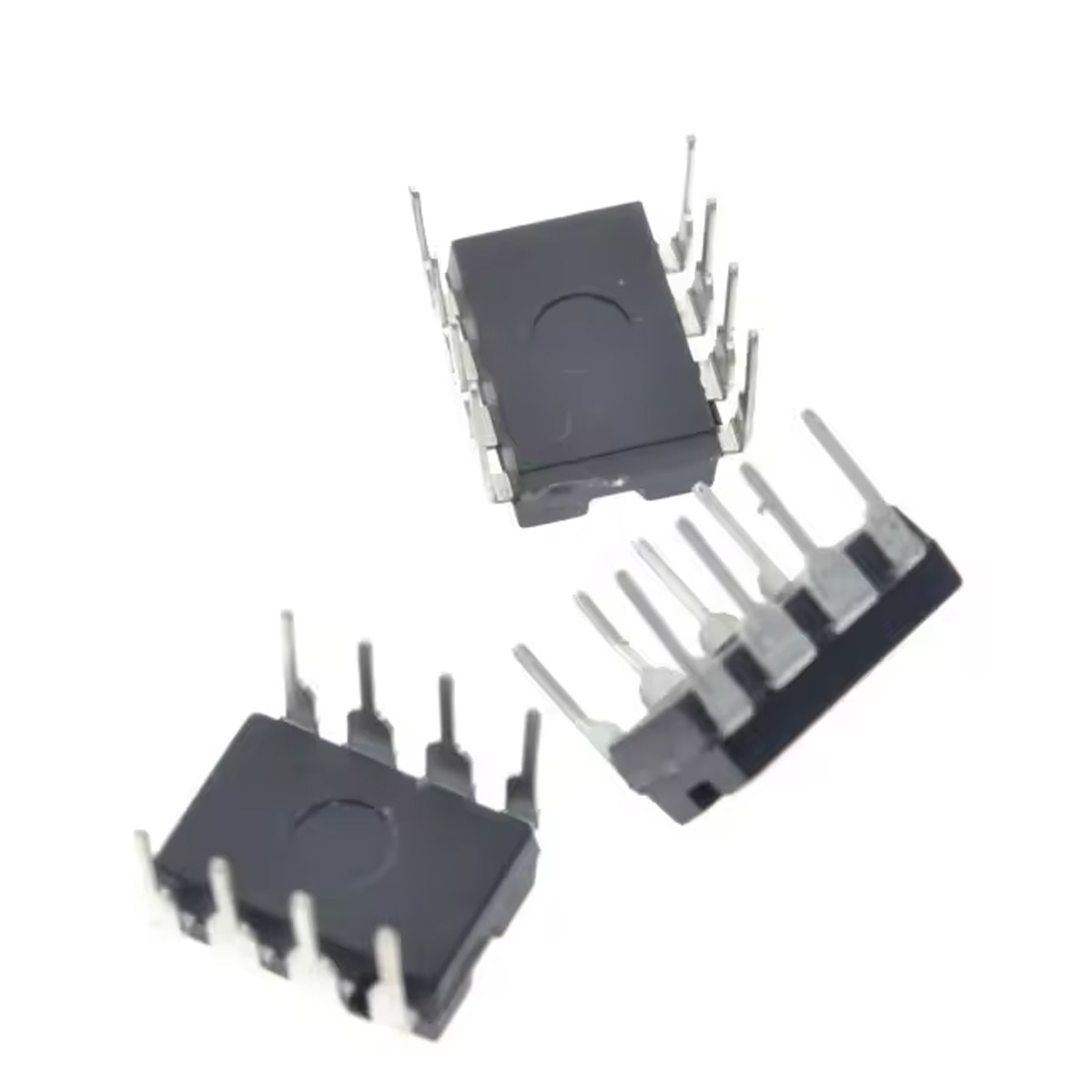

Sie erhalten 10 Stück LM358P im klassischen DIP-8-Durchsteckgehäuse, das sich problemlos in Breadboards und Lochrasterplatinen einsetzen lässt. Die Pin-Belegung entspricht dem Industriestandard und ist kompatibel zu anderen Dual-OpAmps wie dem TL072 oder NE5532 (letztere haben allerdings andere elektrische Eigenschaften).
Technische Daten
IC-Typ: LM358P (Dual Operationsverstärker)
Gehäuse: DIP-8 (Dual In-line Package)
Anzahl OpAmps pro IC: 2
Versorgungsspannung: 3–32 V (Single Supply) oder ±1,5–±16 V (Dual Supply)
Gain-Bandwidth-Product: 1 MHz (typisch)
Input Offset Voltage: 2 mV (typisch)
Input Bias Current: 45 nA (typisch)
Output Voltage Swing: Rail-to-Rail (bis ca. 20 mV an Versorgungsspannung)
Ruhestrom: ca. 700 µA pro Verstärker
Betriebstemperatur: 0 bis +70 °C
Lieferumfang
10 Stück LM358P Dual-Operationsverstärker IC im DIP-8-Gehäuse
